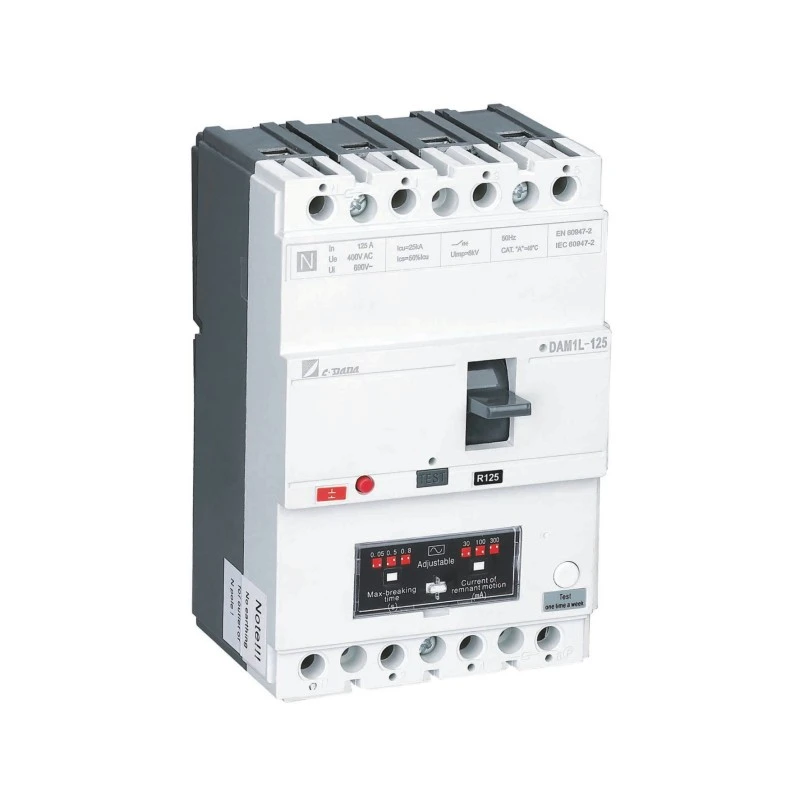

AnMCCB z zaščito proti puščanjuzdružuje običajne funkcije odklopnika v oblikovanem ohišju z zaščito na diferenčni tok v eni usklajeni rešitvi. Za komercialne zgradbe, industrijske objekte, proizvajalce opreme in izvajalce električnih del lahko to obravnava pogost izziv: zaščititi napajalni tokokrog pred preobremenitvami in kratkimi stiki, hkrati pa zaznati potencialno nevaren tok uhajanja.
Ključ ni le izbira odklopnika z več funkcijami. Naprava mora ustrezati sistemski napetosti, nazivnemu toku, pogojem kratkega stika, konfiguraciji polov, nastavitvi uhajalnega toka, namestitvenemu okolju in zahtevam glede koordinacije. Ta priročnik pojasnjuje, kako tehnologija deluje, katere težave rešuje in kaj morajo kupci preveriti, preden določijo MCCB z zaščito pred uhajanjem.
Kazalo
- 1. Kaj je MCCB z zaščito pred uhajanjem?
- 2. Kako deluje zaščita pred uhajanjem?
- 3. Katere električne težave lahko odpravi?
- 4. Zakaj združiti MCCB in zaščito pred uhajanjem?
- 5. Kje se uporablja MCCB z zaščito pred uhajanjem?
- 6. Kaj naj kupci preverijo pred izbiro?
- 7. Razlaga ključnih parametrov
- 8. MCCB z zaščito pred uhajanjem v primerjavi z ločenimi zaščitnimi napravami
- 9. Premisleki glede namestitve in vzdrževanja
- 10. Shanghai DaDa Electric Co., Ltd. in rešitve za zaščito pred uhajanjem
- 11. Pogosto zastavljena vprašanja
- 12. Zaključek
1. Kaj je MCCB z zaščito pred uhajanjem?
Odklopnik v oblikovanem ohišju, običajno imenovan MCCB, je zasnovan za zaščito nizkonapetostnih električnih tokokrogov pred pogoji, kot sta preobremenitev in kratek stik. Za razliko od osnovnega zaščitnega stikala je MCCB mogoče izbrati v širokem razponu nazivnih tokov in prekinitvenih zmogljivosti, zaradi česar je primeren za komercialne in industrijske distribucijske sisteme.
AnMCCB z zaščito proti puščanjutem običajnim zaščitnim funkcijam doda zaznavanje preostalega toka ali ozemljitvenega uhajanja. Ko je zaznan neobičajni tok uhajanja in doseže konfigurirano raven delovanja, lahko zaščitni mehanizem sproži izklop in odklopi prizadeto vezje.
Ta kombinacija je še posebej uporabna, ko načrtovalci elektrotehnike želijo večplastno zaščito brez ustvarjanja nepotrebno zapletene razporeditve plošč. Komercialni izdelki so na voljo kot integrirane rešitve za diferenčni tok MCCB-plus ali kot MCCB v kombinaciji z združljivimi moduli za diferenčni tok. IEC 60947-2 vključuje zahteve za odklopnike, ki vključujejo zaščito pred preostalim tokom, medtem ko lahko proizvajalci zagotovijo različne konfiguracije in nastavitvena območja.
2. Kako deluje zaščita pred uhajanjem?
V zdravem električnem tokokrogu mora tok, ki teče skozi izhodne vodnike, ustrezno ustrezati toku, ki se vrača skozi tokokrog. Stanje uhajanja se pojavi, ko del toka ubere nenamerno pot, na primer zaradi poslabšanja izolacije, povezane opreme ali stika osebe z delom pod napetostjo.
Zaščita pred uhajanjem spremlja preostali tok, povezan s tem neravnovesjem. Če izmerjeni diferenčni tok preseže konfigurirani prag delovanja naprave, zaščitni sistem pošlje izklopni signal mehanizmu MCCB.
Odvisno od zasnove izdelka lahko zaščita pred uhajanjem zagotavlja nastavljiv preostali obratovalni tok, časovni zamik, funkcijo testiranja, indikacijo alarma ali druge nadzorne funkcije. Komercialni izdelki za zaščito pred puščanjem MCCB dokazujejo, da se nastavitve občutljivosti in zakasnitve lahko zelo razlikujejo glede na predvideno uporabo.
Zakaj se to razlikuje od zaščite pred preobremenitvijo?
Zaščita pred preobremenitvijo in zaščita pred uhajanjem se odzivata na različne težave. Preobremenjeno vezje lahko črpa čezmeren tok, ker je priključenih preveč bremen ali ker oprema deluje preko predvidene zmogljivosti. Napaka pri uhajanju pa zadeva tok, ki uhaja iz predvidene prevodne poti.
Zato preprosto povečanje zmogljivosti zaščite pred preobremenitvijo ne zagotavlja samodejno ustrezne zaščite pred uhajanjem. Pri načrtovanju električnega distribucijskega sistema je treba obe funkciji obravnavati ločeno.
3. Katere električne težave lahko odpravi?
Električna oprema, ki se uporablja v tovarnah, poslovnih stavbah in infrastrukturnih projektih, lahko deluje dlje časa v zahtevnih pogojih. Vlaga, prah, staranje izolacije, mehanske poškodbe, napake pri namestitvi in poslabšanje opreme lahko prispevajo k nenormalnim tokovnim potem.
Poškodovana ali starana izolacija lahko ustvari nenamerne tokovne poti, ki se morda ne obnašajo kot običajen kratek stik.
Zaščita na diferenčni tok lahko pomaga odkriti pogoje uhajanja, ki zahtevajo hiter odklop tokokroga.
Združevanje zaščitnih funkcij lahko poenostavi ureditev v primerjavi z uporabo več neodvisnih komponent.
Dejanska raven zaščite je odvisna od celotnega električnega sistema, konfiguracije naprave in pogojev namestitve. MCCB z zaščito pred uhajanjem je zato treba obravnavati kot del ustrezno zasnovane zaščitne sheme in ne kot univerzalno rešitev za vsako električno nevarnost.
4. Zakaj združiti MCCB in zaščito pred uhajanjem?
Pri številnih električnih projektih je glavna privlačnost zmožnost obravnavanja več zaščitnih zahtev znotraj usklajene razporeditve naprav. To je lahko koristno, če so pomembni prostor plošče, čas namestitve in koordinacija sistema.
1. Več zaščitnih funkcij
Pravilno konfigurirana naprava lahko zagotovi zaščito pred preobremenitvijo, kratkim stikom in diferenčnim tokom znotraj iste zaščitne arhitekture. To inženirjem olajša vzpostavitev definirane strategije zaščite za napajalni ali distribucijski krog.
2. Učinkovitejša zasnova plošče
Integrirane ali tesno povezane zaščitne komponente lahko zmanjšajo potrebo po ločenih napravah, ožičenju in montažnih ureditvah. Proizvajalci MCCB z zaščito pred diferenčnim tokom kot praktične prednosti posebej poudarjajo kompaktno namestitev in zmanjšane zahteve po komponentah.
3. Nastavljiva zaščita
Nekateri izdelki nudijo nastavljive pragove preostalega toka in časovne zakasnitve. To omogoča, da se zaščitna ureditev prilagodi različnim tokokrogom, namesto da bi se zanašali na eno fiksno nastavitev za vsako aplikacijo.
4. Lažje načrtovanje sistema
Ko se zahteve glede preobremenitve, kratkega stika in uhajanja upoštevajo skupaj, lahko inženirji ocenijo celotno zaščitno strategijo, namesto da neodvisno izbirajo posamezne komponente.
5. Kje se uporablja MCCB z zaščito pred uhajanjem?
Ustrezna uporaba je odvisna od električne zasnove, lokalnih zahtev in specifikacij izdelka. Tipična področja uporabe vključujejo:
- Razdelilne deske za poslovne zgradbe
- Industrijski sistemi za distribucijo električne energije
- Oprema za tovarniško proizvodnjo
- Napajalniki motorjev in strojev
- Delavnice in proizvodni obrati
- Infrastrukturne in komunalne instalacije
- Električna oprema, ki zahteva nadzor ozemljitvenega uhajanja
- Distribucijski sistemi, kjer je prostor na ploščah omejen
- Projekti, ki zahtevajo usklajeno zaščito pred preobremenitvijo, kratkim stikom in diferenčnim tokom
MCCB se pogosto uporabljajo v industrijski in komercialni distribuciji, ker lahko njihove trenutne vrednosti in prekinitvene zmogljivosti pokrivajo aplikacije, ki presegajo običajni obseg majhnih odklopnikov vej.
6. Kaj naj kupci preverijo pred izbiro?
Izbira MCCB z zaščito proti uhajanju, ki temelji samo na nazivni amperaži, lahko povzroči težave med namestitvijo. Kupci morajo proizvajalcu ali inženirju elektrotehnike zagotoviti zadostne informacije o sistemu, preden potrdijo model.
- Nazivni tok:Določite pričakovano neprekinjeno obremenitev in izberite ustrezno nazivno vrednost toka na podlagi celotne zasnove vezja.
- Delovna napetost:Preverite sistemsko napetost in ali je izdelek primeren za predvideno uporabo izmeničnega toka.
- Število polov:Preverite, ali sistem zahteva 3P, 4P ali drugo konfiguracijo.
- Zmogljivost kratkega stika:Preverite razpoložljivi predvideni tok napake in zagotovite, da ima odklopnik ustrezno prekinitveno moč.
- Občutljivost na puščanje:Določite preostali delovni tok, ki je potreben za predvideno zaščitno strategijo.
- Časovni zamik:Razmislite, ali je za usklajevanje z napravami v zgornjem ali spodnjem toku potrebno takojšnje delovanje ali odziv s časovnim zamikom.
- Pogoji namestitve:Preglejte temperaturo okolice, ohišje, vlažnost, nadmorsko višino in druge pomembne dejavnike okolja.
- Standardi in certifikati:Potrdite standarde in odobritve, zahtevane na ciljnem trgu.
7. Razlaga ključnih parametrov
Naslednji parametri so še posebej pomembni pri primerjavi različnih izdelkov za zaščito pred puščanjem MCCB.
| Parameter | Zakaj je pomembno | Kaj morajo kupci potrditi |
|---|---|---|
| Nazivni tok (in) | Določa raven toka, ki naj bi jo prenašal odklopnik v določenih pogojih. | Odklopnik prilagodite obremenitvi tokokroga in izvedbi vodnika. |
| Nazivna napetost (Ue) | Določa električno delovno napetost za aplikacijo. | Potrdite združljivost s sistemsko napetostjo. |
| Prelomna zmogljivost | Označuje napakni tok, ki ga lahko odklopnik varno prekine pod določenimi preskusnimi pogoji. | Primerjajte nazivno vrednost izdelka z razpoložljivim tokom kratkega stika. |
| Nastavitev toka uhajanja | Določa raven preostalega toka, pri kateri deluje zaščita pred uhajanjem. | Potrdite zahtevano občutljivost in območje nastavitve. |
| Časovni zamik | Lahko pomaga uskladiti zaščito pred uhajanjem z drugimi zaščitnimi napravami. | Preverite, ali je zahtevani odziv trenuten ali z zakasnitvijo. |
| Število polj | Določa, kateri vodniki so preklopljeni in zaščiteni. | Potrdite 3P, 4P ali drugo zahtevano konfiguracijo. |
| Standardi | Zagotavlja okvir za delovanje in testiranje izdelka. | Preverite veljavne IEC, regionalne in projektne zahteve. |
Trenutni komercialni izdelki z zaščito pred diferenčnim tokom lahko na primer ponujajo različne kombinacije nazivnega toka, konfiguracije polov, delovne napetosti in izklopne zmogljivosti. Te specifikacije je treba vedno preveriti glede na dejanski podatkovni list izdelka, namesto da bi jih predpostavili samo na podlagi kategorije izdelka.
8. MCCB z zaščito pred uhajanjem v primerjavi z ločenimi zaščitnimi napravami
Tehnično ustrezna sta lahko tako integrirana kot ločena zaščitna ureditev. Boljša konfiguracija je odvisna od električne arhitekture projekta, prostorskih zahtev, strategije usklajevanja in preferenc pri nabavi.
| Upoštevanje | MCCB z zaščito proti puščanju | Ureditev ločene zaščite |
|---|---|---|
| Postavitev plošče | Lahko zagotovi kompaktno ureditev. | Morda bo potreben dodaten prostor za namestitev. |
| Ožičenje | Lahko zmanjša medsebojno povezavo med ločenimi zaščitnimi komponentami. | Morda bo potrebno dodatno ožičenje in usklajevanje. |
| Zaščitne funkcije | Zasnovan na podlagi kombinirane zaščite. | Funkcije je mogoče izbrati neodvisno. |
| Vzdrževanje | Manj ločenih komponent lahko poenostavi pregled. | Posamezne komponente je mogoče zamenjati ločeno, odvisno od izvedbe. |
| Prilagajanje | Odvisno od razpoložljivih konfiguracij odklopnika in zaščite pred uhajanjem. | Lahko ponudi prilagodljivost s kombiniranjem različnih naprav. |
Pomembno je, da integracija ne pomeni samodejno primernosti. Izbrana kombinacija mora še vedno izpolnjevati električne zahteve napeljave.
9. Premisleki glede namestitve in vzdrževanja
Pravilna namestitev je prav tako pomembna kot izbira pravilnega odklopnika. Celo dobro zasnovan MCCB z zaščito pred uhajanjem morda ne bo zagotovil predvidene zmogljivosti, če so ožičenje, ozemljitev, nastavitve ali okolje namestitve nepravilni.
Previdno preverite ožičenje
Upoštevajte proizvajalčev načrt ožičenja in navodila za namestitev. Fazni in ničelni vodniki, kjer je to primerno, morajo biti pravilno nameščeni, da sistem za zaznavanje preostalega toka deluje, kot je predvideno.
Preverite nastavitev puščanja
Ne domnevajte, da je najnižja razpoložljiva nastavitev toka uhajanja samodejno ustrezna. Nastavitev mora ustrezati predvideni zaščitni funkciji in električnim značilnostim tokokroga.
Razmislite o selektivnosti
Veliki distribucijski sistemi lahko vsebujejo več zaščitnih naprav. Njihove značilnosti delovanja je treba pregledati skupaj, tako da ustrezna napaka na nižji stopnji ne odklopi po nepotrebnem veliko večjega dela napeljave.
Izvedite funkcionalno testiranje
Kadar izdelek zagotavlja preskusno funkcijo, mora testiranje slediti postopku, ki ga priporoča proizvajalec, in zahtevam, ki veljajo za namestitev. Nekatere naprave za diferenčni tok nudijo preskusne funkcije in dodatne nadzorne funkcije.
10. Shanghai DaDa Electric Co., Ltd. in rešitve za zaščito pred uhajanjem
Shanghai DaDa Electric Co., Ltd. ponuja rešitve MCCB, zasnovane za aplikacije, kjer morata običajna zaščita vezja in zaščita pred uhajanjem delovati skupaj. Njegova serija DAM1L je primer MCCB z integrirano zaščito na diferenčni tok, zasnovan za aplikacije, vključno z električnimi sistemi zgradb, industrijskimi lokacijami in drugimi nizkonapetostnimi distribucijskimi okolji.
Podatki o izdelku označujejo konfiguracije, kot so štiripolna konstrukcija, širok razpon nazivnega toka in nastavljiva zaščita pred zemeljskim uhajanjem. Odvisno od modela je mogoče delovni tok uhajanja konfigurirati v določenem območju, kar omogoča prilagajanje strategije zaščite različnim aplikacijam.
Za čezmorske kupce, distributerje, proizvajalce plošč in izvajalce električnih del je najbolj uporaben pristop, da dobavitelju zagotovijo projektne zahteve, preden zahtevajo ponudbo. To pomaga ugotoviti, ali so v predvideni konfiguraciji na voljo zahtevani nazivni tok, razporeditev polov, nastavitev uhajanja, prekinitvena zmogljivost in certificiranje.
Informacije, ki jih je treba vključiti v povpraševanje
- Potreben nazivni tok
- Sistemska napetost in frekvenca
- Število polov
- Zahtevana občutljivost na uhajanje toka
- Zahtevana funkcija časovnega zamika
- Pričakovani kratkostični tok ali zahtevana prekinitvena zmogljivost
- Namestitveno okolje
- Ciljni trg in zahteve glede certificiranja
- Zahtevana količina
- OEM ali prilagojene zahteve, če je primerno
Zagotavljanje teh podrobnosti na začetku lahko naredi tehnično komunikacijo učinkovitejšo in zmanjša tveganje izbire odklopnika, ki se ne ujema s končno namestitvijo.
11. Pogosto zastavljena vprašanja
Zaščita pred uhajanjem zazna preostali tok, ki ga povzroči nenamerna tokovna pot, in lahko sproži sprožitev odklopnika, ko je dosežen konfigurirani prag delovanja. Obravnava drugačno stanje od običajne zaščite pred preobremenitvijo in kratkim stikom.
Ne. Navaden MCCB zagotavlja funkcije, kot sta zaščita pred preobremenitvijo in kratkim stikom, medtem ko konfiguracija, zaščitena pred uhajanjem, doda zaznavanje diferenčnega toka in zaščito.
Zaščita pred uhajanjem lahko pomaga odkriti določene nenormalne tokovne poti, ki lahko prispevajo k električnim nevarnostim. Vendar je preprečevanje požara odvisno od celotne električne napeljave, stanja opreme, nastavitev zaščite in veljavnih varnostnih ukrepov.
Za vsako namestitev ni primerne posamezne nastavitve. Ustrezna vrednost je odvisna od cilja zaščite, značilnosti vezja, opreme in veljavnih električnih zahtev. Nastavitev mora določiti usposobljeno osebje.
Konfiguracija MCCB je običajno zasnovana okoli običajnih zaščitnih funkcij odklopnika, vendar so natančne zaščitne funkcije odvisne od specifičnega modela in konfiguracije sprožilne enote. Vedno preverite tehnično dokumentacijo proizvajalca.
IEC 60947-2 je pomemben standard za nizkonapetostne odklopnike in vključuje zahteve, pomembne za odklopnike, ki vključujejo zaščito pred diferenčnim tokom. Veljajo lahko tudi regionalni standardi in zahteve, specifične za projekt.
Da, primerne modele je mogoče uporabiti v industrijski distribuciji in aplikacijah opreme, če se njihove električne vrednosti, zaščitne značilnosti in okoljske specifikacije ujemajo z namestitvijo.
Navedite zahtevani tok, napetost, poli, izklopno zmogljivost, nastavitev uhajalnega toka, zahtevo za časovni zamik, pogoje namestitve, količino in ciljno certificiranje. To daje proizvajalcu dovolj informacij, da lahko priporoči ustrezno konfiguracijo.
12. Zaključek
MCCB z zaščito pred uhajanjem obravnava dve pomembni področji električne zaščite: običajno zaščito pred prevelikim tokom in zaznavanje preostalega toka. Z združitvijo teh funkcij v usklajeno rešitev lahko pomaga poenostaviti načrte distribucije električne energije, kjer so pomembna električna varnost, prostor na plošči in koordinacija sistema.
Najpomembnejši korak je pogledati dlje od imena izdelka. Nazivni tok, delovna napetost, izklopna zmogljivost, konfiguracija polov, občutljivost na uhajanje, časovna zakasnitev, pogoji namestitve in veljavni standardi vplivajo na to, ali je določen MCCB primeren za projekt.
Za kupce, ki ocenjujejo MCCB z zaščito pred uhajanjem za poslovne stavbe, industrijske objekte, razdelilne plošče ali aplikacije OEM, je delo neposredno na podlagi dejanskih električnih zahtev najbolj zanesljiv način za identifikacijo ustrezne konfiguracije.
