Dobavitelj visokokakovostnih zračnih odklopnikov
CDADAje profesionalni proizvajalec električne opreme s sedežem na Kitajskem. Vabimo vas, da raziščete našo ponudbo zračnih odklopnikov, ki ima obsežen izbor specifikacij in je v skladu z mednarodnimi standardi. S strogim nadzorom kakovosti smo zavezani, da vam zagotovimo napredne izdelke in celovite storitve.
Kaj je zračni odklopnik?
Zračni odklopnik (ACB) je težka nizkonapetostna stikalna naprava, zasnovana za zaščito električnih distribucijskih sistemov pred preobremenitvami, kratkimi stiki in ozemljitvenimi napakami. ACB, ki delujejo na nivojih napetosti do 690 V AC (50/60 Hz) z nazivnimi tokovi v razponu od 630 A do 6300 A, služijo kot primarne zaščitne naprave v glavnih stikalnih ploščah, centrih za distribucijo električne energije in kritični industrijski infrastrukturi.
Za razliko ododklopniki v oblikovanem ohišju (MCCB), ACB uporabljajo atmosferski zrak kot medij za gašenje obloka, pri čemer uporabljajo sofisticirane sisteme obločnih žlebov in magnetne tuljave za varno gašenje okvarnih tokov. Ta zasnova odprte konstrukcije omogoča popolno vidljivost notranjih komponent, kar omogoča preventivno vzdrževanje in podaljša življenjsko dobo delovanja na 15-20 let ali več s pravilnim servisiranjem.
Kategorije in konfiguracije izdelkov ACB
| Razvrstitev | Vrsta | Trenutni obseg | Ključne značilnosti |
| Montažna konfiguracija | Fiksni tip | 630A – 4000A | Stalna namestitev, stroškovno učinkovita, kompakten odtis |
| Izvlečna vrsta | 630A – 6300A | Izvlečno ohišje, prijazno za vzdrževanje, testiranje servisnega položaja | |
| Konfiguracija pola | 3-polni | Vse ocene | Standardnonone industrijske aplikacije, trifazni sistemi |
| 4-polni | Vse ocene | Sistemi, ki zahtevajo nevtralno zaščito, nastavljive nevtralne nastavitve (50-100 % nazivnega toka) | |
| Delovni mehanizem | Priročnik | 630A – 3200A | Delovanje z vzmetnim ročajem, primerno za redko uporabo |
| Na motorni pogon | 800A – 6300A | Univerzalni AC/DC motor (110V/220V), možnost daljinskega upravljanja, samodejno polnjenje vzmeti | |
| Tehnologija potovalnih enot | Toplotno-magnetno | 630A – 1600A | Osnovna zaščita, fiksne nastavitve, varčen |
| Elektronski LSIG | 800A – 6300A | Mikroprocesorsko zasnovane, nastavljive krivulje L-S-I-G, consko selektivno zaklepanje, komunikacijski protokoli |
Standardnonoi velikosti okvirja:
1600A okvir:630A – 1600A (kompaktna distribucija)
3200A okvir: 800A – 3200A (industrijsko omrežje)
6300A okvir: 2000A – 6300A (proizvodnja električne energije, infrastruktura)
Osnovne funkcije in zaščitne zmogljivosti
| funkcija | Opis | Tehnični parametri |
| Zaščita pred preobremenitvijo (L) | Dolgotrajno izklop inverzne krivulje | Nastavljivo: 0,4 – 1,0 × In, Časovni zamik: 1 s – 1000 s |
| Zakasnitev kratkega stika (S) | Selektivna zaščita kratkega stika | Nastavljivo: 2 – 10 × Ir, zakasnitev: 0,05 s – 0,5 s |
| Takojšnje potovanje (I) | Hitro odpravljanje napak | Fiksno ali nastavljivo: 5 – 20 × Ir, delovanje <50 ms |
| Zemeljska napaka (G) | Odkrivanje zemeljskega uhajanja | 20 % – 100 % In, občutljiva zaščita pred zemeljskim stikom |
| Podnapetostna sprostitev | Samodejni odklop ob izgubi napetosti | 35% – 70% Un, nastavljiv časovni zamik |
| Zaščita pred izgubo faze | Zaznavanje trifaznega neravnovesja | <80 % napetosti na kateri koli fazi sproži izklop |
Aplikacijska okolja in primeri uporabe
| Industrijski sektor | Posebna uporaba | Tipične specifikacije |
| Podatkovni centri | Glavni NN vhod, UPS bypass, vodilni sklopnik | 3200A-6300A, 100kA Icu, elektronski LSIG, omogočena komunikacija |
| Zdravstvene ustanove | Glavna distribucija bolnišnice, sinhronizacija generatorja | 4-polni, 4000 A, izolirani nevtralni, prenos z dvojnim virom |
| Proizvodni obrati | Centri za krmiljenje motorjev, zaščita transformatorjev | 1600A-3200A, visoka mehanska vzdržljivost (10.000+ ciklov) |
| Poslovne zgradbe | Distribucija visokih stolpnic, nakupovalna središča, letališča | 800A-2500A, izvlečni tip, kompakten odtis |
| Obnovljiva energija | Zbirka sončne elektrarne, stikalna oprema vetrnih turbin | Nazivna napetost 1000 V AC, razširjeno temperaturno območje (-25 °C do +70 °C) |
| Nafta in plin | Platforme na morju, rafinerije, petrokemikalije | Tropicalized (T2), odporen proti koroziji, IP54 minimum |
| Infrastruktura | Metro sistemi, železniška vleka, čiščenje vode | Visoka odpornost na udarce/tresljaje, elektromagnetna združljivost |
Proizvodni proces in potek proizvodnje
Natančno zaporedje izdelave
Vhodni pregled surovin → Izdelava kontaktnega sklopa → Konstrukcija obločnega žleba → Sklop mehanizma → Integracija potovalne enote → Primarni sklop → Umerjanje in testiranje → Končni pregled → Pakiranje
Kritične proizvodne faze
| Oder | Podrobnosti postopka | Točke nadzora kakovosti |
| Contact System Production | Posrebreni bakreni kontakti (AgNi 90/10 ali AgCdO), kontaktne roke, obdelane s CNC, spajkanje v kontrolirani atmosferi | Testiranje trdote (HV 80-120), merjenje debeline srebra (≥8μm), kontaktni upor <50μΩ |
| Izdelava obločnega žleba | Keramične razdelilne plošče, jeklena obločna vodila, deionizacijske mreže, izolacija, odporna na visoke temperature | Preskus dielektrične trdnosti (2,5 kV/1 min), dimenzijska toleranca ±0,1 mm |
| Sklop mehanizma | Polnilni mehanizmi iz vzmetnega jekla, pogonski sistemi z odmikačem, naprave proti črpanju | Testiranje mehanske vzdržljivosti (10.000 operacij), preverjanje navora |
| Integracija potovalne enote | Montaža tiskanega vezja, namestitev tokovnega transformatorja, programiranje strojne programske opreme, namestitev komunikacijskega modula | Funkcionalno testiranje pri 0,5%, 5×, 10× nazivnem toku, časovna natančnost ±5% |
| Končna montaža | Modularna konstrukcija, integracija izvlečnega ohišja, priključki na terminalih, namestitev ohišja | Dielektrična odpornost (3,5kV/1min), izolacijska upornost (>100MΩ) |
Primarne surovine in specifikacije komponent
| Komponenta | Specifikacija materiala | Standardnonoi dobaviteljev | Ključne lastnosti |
| Glavni kontakti | Elektrolitski baker (Cu-ETP) + posrebrenje (Ag 99,9%) | ASTM B152, IEC 60368 | Prevodnost ≥100% IACS, odpornost proti oksidaciji |
| Obločni kontakti | Baker-volframov (CuW 80/20) ali srebrov-volframov karbid | ASTM B702 | Visoka obločna odpornost proti eroziji, nizka kontaktna odpornost |
| Kontaktirajte Springs | Berilijev baker (CuBe2) ali nerjavno jeklo 301 | ASTM B196 | Življenjska doba ob utrujenosti > 50.000 ciklov, dosleden kontaktni tlak |
| Obločne žlebne plošče | Hladno valjano jeklo SPCC + keramična prevleka | JIS G 3141 | Toplotna odpornost >1000°C, odklon magnetnega obloka |
| Izolacijsko ohišje | BMC (Bulk Moulding Compound) steklena vlakna DMC ali SMC | UL 94 V-0 | Indeks sledenja >600 V, zaviralec gorenja |
| Delovni mehanizem | Ogljikovo jeklo S45C, toplotno obdelano | JIS G 4051 | Natezna trdnost ≥600MPa, odporen proti obrabi |
| Zbirke | T2 baker (99,9 % čistosti) ali 6061-T6 aluminij | ASTM B187 | Gostota toka 1,5-2,0 A/mm², pocinkanje po izbiri |
| Elektronske komponente | PCB industrijskega razreda, Hallovi senzorji, procesorji ARM | IEC 60721-3-3 | Delovna temperatura -25°C do +70°C, skladen z EMC |
| Ohišje | Jeklena pločevina CRCA (1,5-2,0 mm) + epoksi praškasti premaz | JIS G 3141, ISO 12944 | Odpornost proti koroziji C3-C5, IP40-IP54 |
Skladnost s standardi in testni protokoli
Okvir mednarodnih standardov
| Standardnono | Področje uporabe | Veljavne ocene |
| IEC 60947-2 | Nizkonapetostne stikalne naprave - Odklopniki | Globalna osnova za načrtovanje, testiranje in delovanje ACB |
| EN 60947-2 | Evropsko usklajena različica IEC 60947-2 | Skladnost z oznako CE, dostop do trga EU |
| GB/T 14048.2 | Kitajski nacionalni standard, enakovreden IEC 60947-2 | Certificiranje CCC, kitajski trg |
Obvezni tipski preskusi (IEC 60947-2)
| Testna kategorija | Poseben test | Merila sprejemljivosti |
| Dielektrična zmogljivost | Odpornost na moč frekvence (2,5kV-3,5kV/1min) | Brez okvare, brez preplaha |
| Prenosna impulzna napetost (8kV-12kV 1,2/50μs) | Brez motečega izcedka | |
| Dvig temperature | Trajni tok pri nazivni In | Temperatura terminala ≤80K (posrebreno), ≤65K (goli baker) |
| Prekinitev kratkega stika | Končna prekinitvena zmogljivost (Icu) - 3 operacije | Uspešna prekinitev, brez trajne škode |
| Delovna prekinitvena zmogljivost (Ic = 50%-100% Icu) | 3 operacije, nadaljnja uporabnost | |
| Kratkotrajna vzdržljivost | Icw za 1 s ali 3 s (toplotna in dinamična obremenitev) | Brez deformacije, kontaktnega varjenja ali poškodbe izolacije |
| Mehanska vzdržljivost | Delovanje brez obremenitve (običajno 10.000–20.000 ciklov) | <5 % zamik parametrov, brez mehanske okvare |
| Električna vzdržljivost | Obremenitve pri nazivnem toku (običajno 2.000–6.000 ciklov) | Obraba kontakta <50%, dosledne lastnosti sprožitve |
| Natančnost potovalne enote | Preverjanje krivulj L-S-I-G | ±10% tokovna natančnost, ±20% časovna natančnost |
| Okoljski | Vlažna vročina (IEC 60068-2-30), mraz, suha vročina | Funkcionalen po kondicioniranju, brez korozije |
Tovarniški nadzor kakovosti in inšpekcijski standardi
Vhodni material QC (IQC)
| Material | Inšpekcijski predmeti | Načrt vzorčenja | Oprema |
| Bakreni kontakti | Kemična sestava, prevodnost, dimenzijska toleranca | AQL 0,65, ISO 2859 | Spektrometer, merilnik prevodnosti, CMM |
| Posrebrenje | Debelina (XRF), oprijem (test s trakom), poroznost | 100 % vizualno, 5 % preverjanje debeline | Rentgenska fluorescenca, metalurški mikroskop |
| Jeklene komponente | Trdota, natezna trdnost, površinska obdelava | AQL 1.0 | Rockwellov merilnik trdote, natezni stroj |
| Elektronske komponente | Test delovanja, preverjanje parametrov, spajkanje | 100 % AOI, 5 % delujoč | LCR meter, osciloskop, rentgenski pregled |
Medprocesni nadzor kakovosti (IPQC)
| Postaja | Nadzorni parametri | Pogostost | Metoda |
| Kontaktna montaža | Kontaktna vrzel, pritisk, poravnava | Vsakih 100 enot | Merilec sile, merilnik sile, optični primerjalnik |
| Sklop obločnega žleba | Razmik razdelilne plošče, celovitost magnetnega vezja | Vsakih 50 enot | Go/no-go merilniki, merilnik gostote pretoka |
| Kalibracija mehanizma | Čas polnjenja vzmeti, sprožilna sila, hitrost zapiranja | Vsaka enota | Avtomatizirana preskusna naprava, beleženje podatkov |
| Programiranje potovalnih enot | Preverjanje krivulje, komunikacijski test | 100 % | Komplet za testiranje primarnega vbrizgavanja, analizator protokola |
Končna kontrola kakovosti (FQC) in izhodna kontrola kakovosti (OQC)
| Preizkusni predmet | Standardnono | Velikost vzorca |
| Dielektrična vzdržljiva napetost | 3,5 kV AC/1 min | 100 % |
| Izolacijska upornost | >100MΩ pri 500V DC | 100 % |
| Kontaktni upor | <50μΩ na pol | 100 % |
| Časovne značilnosti | Čas zaprtja/potovanja, sinhronizacija med poli | 100 % |
| Preverjanje izklopa nadtoka | 3 × In (trenutna), 1,05 × In (preobremenitev) | 100 % |
| Mehansko delovanje | 5 ciklov zapri-odpri | 100 % |
| Vizualni in dimenzijski pregled | Nič napak na kritičnih dimenzijah | 100 % |
| Celovitost embalaže | Preskus padca, preskus vibracij (ISTA 3A) | AQL 1,0 na lot |
Proizvodna infrastruktura in proizvodne zmogljivosti
Napredna proizvodna oprema
| Kategorija opreme | Specifikacija stroja | funkcija | Zmogljivost |
| CNC obdelovalni center | 5-osni vertikalni obdelovalni center (Mazak/Haas) | Natančna kontaktna obdelava, kompleksne geometrije | 5000 kontaktnih kompletov/mesec |
| Žigosanje in oblikovanje | 200-tonska progresivna stiskalnica (Bruderer) | Oblikovanje bakrenih zbiralk, proizvodnja kontaktnih vzmeti | 10.000 komponent/dan |
| Površinska obdelava | Avtomatizirana linija za posrebrenje (cev/stojalo) | Debelina kontaktne prevleke 8-20μm | 2.000 kg/dan |
| Oblikovanje plastike | Stroj za brizganje BMC (300 ton) | Ohišja obločnih žlebov, izolacijske komponente | 5.000 kosov/dan |
| Avtomatizacija montaže | Robotske montažne celice (ABB/Fanuc) | Sestavljanje mehanizma, doslednost kritičnih operacij | 500 enot/dan na linijo |
| Testna oprema | Komplet za testiranje primarnega vbrizgavanja (kapaciteta 10.000 A) | Preverjanje izklopa visokega toka | 200 enot/dan |
| Visokonapetostni tester vzdržljivosti (5kV AC) | Dielektrično testiranje | 300 enot/dan | |
| Preskusna miza za mehansko vzdržljivost | 20.000 ciklov avtomatskega testiranja | 50 enot hkrati |
Proizvodna zmogljivost in dobavni roki
| Kategorija izdelka | Mesečna zmogljivost | Standardnononi dobavni rok | Možnost nujnega naročila |
| ACB fiksnega tipa (630A-1600A) | 3.000 enot | 2-3 tedne | 5 dni (komponente na zalogi) |
| Fiksni tip ACB (2000A-4000A) | 1.500 enot | 3-4 tedne | 7 dni |
| Izvlečni tip ACB (800A-3200A) | 2.000 enot | 3-4 tedne | 10 dni |
| Izvlečni tip ACB (4000A-6300A) | 800 enot | 4-6 tednov | 14 dni |
| Konfiguracije po meri | Osnova projekta | 6-8 tednov | 4 tedne |
Struktura inženirske in tehnične ekipe
| Oddelek | Osebje | Strokovnost | Odgovornosti |
| Inženiring za raziskave in razvoj | 5 inženirjev | Napajalni sistemi, elektromagnetna zasnova, vgrajena programska oprema | Razvoj novih izdelkov, prilagajanje, patentni portfelj |
| Procesno inženirstvo | 15 inženirjev | Proizvodni procesi, avtomatizacija, sistemi kakovosti | Optimizacija proizvodne linije, SOP dokumentacija, izboljšanje donosa |
| Testiranje in validacija | 12 inženirjev | Preskušanje visoke moči, simulacija okolja, inženiring zanesljivosti | Usklajevanje tipskega testiranja, analiza napak, vodenje certificiranja |
| Inženiring aplikacij | 10 inženirjev | Zaščita EES, selektivna koordinacija, zagon na terenu | Tehnična podpora strankam, načrtovanje sheme, zagon spletnega mesta |
| Zagotavljanje kakovosti | 20 tehnikov | ISO 9001, statistična kontrola procesov | Revizija dobaviteljev, revizija procesov, upravljanje korektivnih ukrepov |
Certifikati in dokumentacija o skladnosti
| Certificiranje | Izdajatelj | Področje uporabe | Veljavnost |
| ISO 9001:2015 | ZHONGDA/ SGS | Sistem vodenja kakovosti | Letni nadzor |
| IEC 60947-2 Tipski preskus | Intertek | Varnost in učinkovitost izdelka | Na serijo izdelkov |
| Oznaka CE | Priglašeni organ (Intertek) | dostop do trga EU | Odvisno od oblikovanja |
| CCC (Kitajska) | CQC | Kitajsko obvezno certificiranje | 5-letna veljavnost |
Zakaj se naša proizvodnja ACB razlikuje
Naš proizvodni obrat predstavljadve desetletji specializacijev nizkonapetostni opremi za distribucijo električne energije, zagotavljanje zračnih odklopnikov, ki presegajo industrijska merila z:
Vertikalna integracija: Interna prevleka kontaktov, natančna obdelava in programiranje elektronskih potovalnih enot zagotavljajo popoln nadzor kakovosti
Testna naložba: 2 milijona USD+ v visoko zmogljivih laboratorijih za testiranje, ki lahko preverijo 150 kA kratkega stika
Digitalna proizvodnja: MES integrirane proizvodne linije s popolno sledljivostjo (serijski zapisi, serializacija komponent)
Sposobnost prilagajanja: Od specializiranih tropskih premazov do lastniških komunikacijskih protokolov, načrtujemo po specifikaciji
Globalna skladnost: Strategija certificiranja z več standardi omogoča nemoten vstop na trg v več kot 80 državah
Za tehnične specifikacije, študije selektivnega usklajevanja ali načrtovanje tovarniške revizije naša ekipa inženirjev nudi neposredno svetovanje, da zagotovi, da vaša arhitektura zaščite električne energije izpolnjuje tako trenutne zahteve kot zahteve glede prihodnje širitve.
- View as
1600A zračni odklopnik
CDADA je zanesljiv proizvajalec zračnega odklopnika 1600 A, ki ima certifikat CB z inteligentno zaščito in je izdelan za potrebe industrijske distribucije električne energije v težkih razmerah. Ta zračni odklopnik, izdelan iz visokokakovostnih komponent in robustne konstrukcije, je enostaven za uporabo in vzdrževanje ter se brezhibno prilega industrijskim energetskim sistemom. Je najboljša izbira za veleprodajo in nabavo OEM, saj zagotavlja stabilno in zanesljivo delovanje za vse zahteve industrijske zaščite električne energije.
2000A zračni odklopnik
Zračni odklopnik 2000A je izdelek tovarne CDADA, popoln je za veleprodajo in masovno nabavo, s certifikatom IEC/GB. Izdelek ponuja izvlečne ali fiksne možnosti, idealne za industrijsko distribucijo električne energije. Pozdravljamo naročila OEM, kot zanesljiv dobavitelj ACB z odprtim komunikacijskim vmesnikom, ki ga je enostavno namestiti v elektroenergetske sisteme.
Zračni odklopnik 3200A
CDADA je profesionalni proizvajalec in dobavitelj ACB na Kitajskem. Ta zračni odklopnik 3200 A (serija DAA2-3200) je kot nalašč za nakup na veliko, primeren za omrežja AC 50 Hz, 690 V. Ponaša se z inteligentno zaščito in natančnim selektivnim proženjem, z izvlečnimi/fiksnimi možnostmi. To je zanesljiv nizkonapetostni ACB za velike kupce, ki potrebujejo stabilno zmogljivost distribucije električne energije.
4000A zračni odklopnik
Zračni odklopnik 4000A ponuja zanesljiv proizvajalec CDADA. Je najboljša izbira za nabavo v velikem obsegu, zasnovana za težke napajalne sisteme AC 50Hz, 690V. Ta ACB ima inteligentno zaščito in natančno selektivno proženje s prilagodljivim izvlekom in fiksnimi konfiguracijami. Idealen za nastavitve stikalnih naprav, pozdravljamo naročila v razsutem stanju in projekte OEM za ta visokozmogljivi ACB.
Zračni odklopnik 6300A
Izberite CDADA za svojega dobavitelja, naš zračni odklopnik 6300A je najboljša izbira za nabavo v razsutem stanju, visokozmogljiva enota s certifikatom IEC/GB, izdelana za elektrarne in težko industrijsko uporabo. Na voljo je v izvlečnih in fiksnih vrstah, izdelanih za zanesljivo nizkonapetostno zaščito. Smo zaupanja vreden proizvajalec, ki pozdravlja projekte OEM in množična naročila ACB za globalne industrijske kupce.

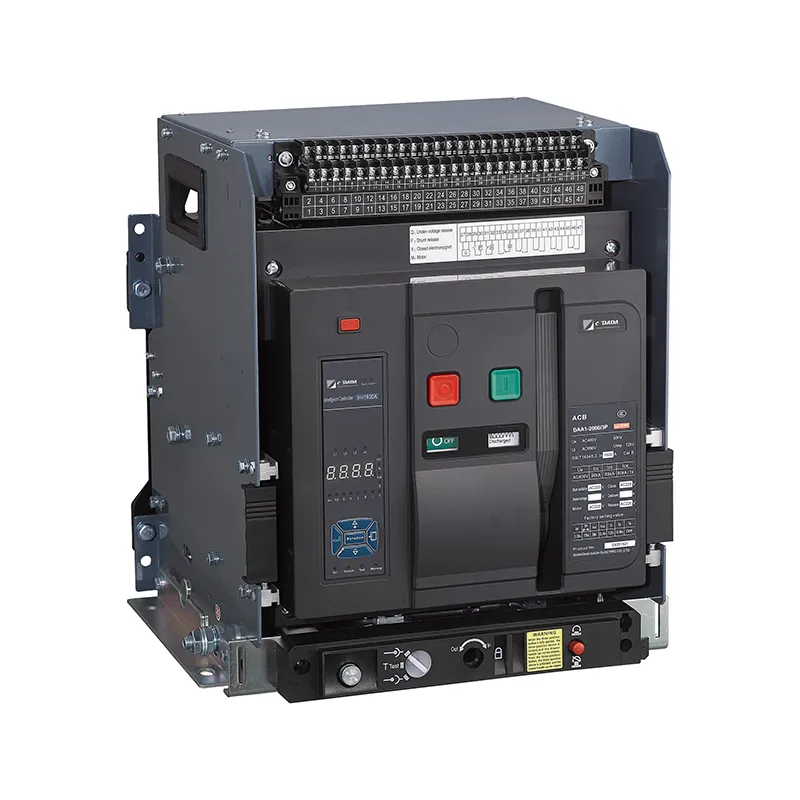

3-fazni zračni odklopnik
