Proizvajalec vzdržljivega odklopnika za zaščito motorja

CDADAje profesionalni proizvajalec odklopnikov za zaščito motorja, ki se ponaša s proizvodnim obratom v velikosti 52.400 m² in obsežnimi proizvodnimi linijami. Z 20-letnimi izkušnjami pri proizvodnji in prodaji teh izdelkov ponujamo napredne in trajne rešitve, ki jih je mogoče prilagoditi posebnim operativnim zahtevam.

Kaj je odklopnik za zaščito motorja?

A Odklopnik za zaščito motorja (MPCB), znan tudi kot aodklopnik motorja ozročni zaganjalnik motorja, je specializiranaelektromehanska zaščitna napravazasnovan posebej za zaščito električnih motorjev pred napakami v delovanju. Za razliko od univerzalnih MCCB so MPCB vgrajenizaščita pred preobremenitvijo, zaščita pred kratkim stikom in ročno preklapljanje v eni sami kompaktni enoti, optimizirani za edinstvene zahteve glede zagona in delovanja motorja.

Delovanje podIEC 60947-4-1 (kontaktorji in zaganjalniki motorjev) inIEC 60947-2 (odklopniki), MPCB-ji upravljajo z nazivnimi tokovi0,63 A do 100 A (razširitev na150A v specializiranih območjih), z nastavljivimi termičnimi nastavitvami, ki ustrezajo specifičnim tokovom polne obremenitve motorja. Zasnovani so tako, da vzdržijo motorzagonski tokovi (običajno 6-8 × tok polne obremenitve med zagonom) brez motečega izklopa, hkrati pa zagotavlja natančno zaščito pred trajnimi preobremenitvami in izpadi faze.

Ključna prednost MPCB je v njihovimotorno optimizirane vozne lastnosti—toplotni elementi, kalibrirani za krivulje ogrevanja motorja in magnetne sprožilce, nastavljene precej nad začetnim tokom, vendar pod nivoji škodljive napake. To odpravlja potrebo po ločenih kontaktorjih in preobremenitvenih relejih v številnih aplikacijah, kar zmanjšuje prostor na plošči in kompleksnost namestitve.

Kategorije in konfiguracije izdelkov MPCB

Razvrstitev	Vrsta	Trenutni obseg	Ključne značilnosti
Velikost okvirja	Kompakten (serija NS2-25)	0,63 A – 25 A	Montaža na DIN letev, 100kA Icu pri 400V, vijačne/vzmetne sponke
	Standard (serija NS2-32)	0,1 A – 32 A	Razširjen doseg, toplotno-magnetni sprožilec, zaščita pred izpadom faze
	Moč (serija NS2-80/100)	10A – 100A	Večja toplotna zmogljivost, 15-50kA Icu, montaža na ploščo
Tehnologija potovanja	Toplotno-magnetno	0,63 A – 100 A	Bimetalna preobremenitev + elektromagnetni kratek stik, nastavljiv Ir
Tehnologija potovanja	Elektronski	25A – 150A	Mikroprocesorsko, fazno neravnovesje, ozemljitvena napaka, komunikacija

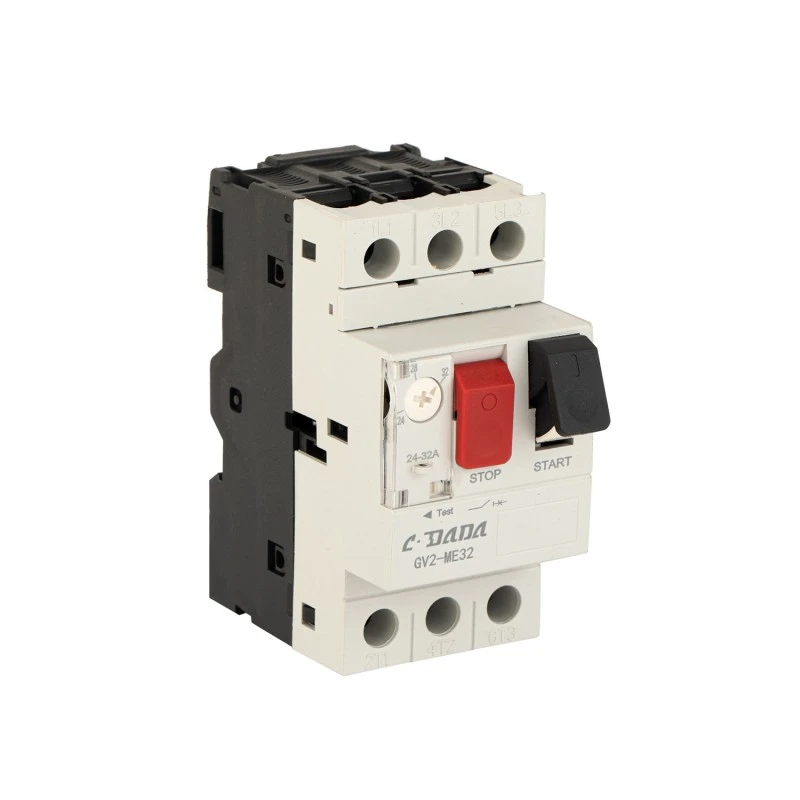

Vrsta nadzora	Pritisni gumb	0,63 A – 32 A	Rdeča tipka za IZKLOP, neposredno krmiljenje motorja, lokalno delovanje
	Vrtljivi ročaj	10A – 100A	Možnost zaklepanja v položaju IZKLOP, pritrditev ključavnice (3 ključavnice)
	Pripravljen za daljinski upravljalnik	25A – 100A	Združljivost s sprožilcem/podnapetostnim sprožilcem
Kategorija uporabe	AC-3	Vse ocene	Zagon/ustavitev motorja z veveričjo kletko med delovanjem
Kategorija uporabe	AC-4	0,63 A – 32 A	Zagon motorja z veveričjo kletko, zamašitev, paljenje (10×in)
Konfiguracija pola	3-polni	0,63 A – 100 A	Standardna zaščita trifaznega motorja
Konfiguracija pola	4-polni	0,63 A – 32 A	Trifazni + nevtralni ali dvohitrostni preklop motorja

Primeri trenutnega območja nastavitve:

NS2-25E:0,63-1A, trenutni izklop 13A (13×In)

NS2-25F:1–1,6 A, trenutni izklop 22,5 A (14 × In)

NS2-25G:1,6–2,5 A, trenutni izklop 33,5 A (13,4 × In)

NS2-25H:2,5–4 A, trenutni izklop 51 A (12,75 × In)

NS2-25J:6-10 A, trenutni izklop 138 A (13,8 × In)

NS2-25L:13-18A, trenutni izklop 223A (12,4×In)

NS2-80B:40-63A, trenutni izklop 756A (12×In)

Osnovne funkcije in zaščitne zmogljivosti

Integrirane funkcije za zaščito motorja

funkcija	Načelo odkrivanja	Tehnični parametri
Zaščita pred preobremenitvijo (toplotna)	Toplotna ekspanzija bimetalnega traku	Nastavljiv 0,63-100 A, razred proženja 10 A (2-10 s pri 6 × In), kompenzacija okolice -20 °C do +60 °C
Zaščita pred kratkim stikom (magnetna)	Elektromagnetni solenoidni bat	Fiksni 12-14×In (optimiziran za motor), <20ms delovanja, 100kA prekinitvena zmogljivost
Zaščita pred izpadom faze	Diferencialno segrevanje bimetalov	Izklop v 10 sekundah pri 0,9 × In z enofazno odprtino, preprečuje poškodbe zaradi enofazne povezave
Zaščita pred faznim neravnovesjem	Toplotna razlika med fazami	Izklop, ko je trenutno neuravnoteženost >30 % za >2 minuti
Zaščita zaklenjenega rotorja	Trajen visok tok (>6×In za >2s)	Integriran s toplotno krivuljo, preprečuje poškodbe rotorja/statorja
Ročno preklapljanje	Mehanski preklopni/pritisni gumb	100.000 električnih operacij, krmiljenje motorja ON-OFF, funkcija izolacije

Značilnosti potovanja in koordinacija

MPCB-ji imajo inverzne časovne toplotne krivulje, ki so posebej prilagojene ogrevalnim karakteristikam motorja:

Časi termičnega izklopa (tipični razred 10A):

1,05 × Ir: Brez vožnje (2h)

1,2 × Ir: Pot 10-20 minut

1,5 × Ir: Vožnja 2-4 minute

6×Ir: Izklop 2-10 sekund (vzdržljivost začetnega toka)

12-14×Ir: Trenutni magnetni izklop (<20 ms)

Nastavitve magnetnega potovanja:

Nastavite 20-30 % nad tok zaklenjenega rotorja motorja

Preprečuje moteče izklope med zagonom (6-8×FLC za 1-3 sekunde)

Zagotavlja hitro odpravo napak kratkega stika

Aplikacijska okolja in primeri uporabe

Industrijski sektor	Posebna uporaba	Tipične specifikacije
Industrijska avtomatizacija	Transportni sistemi, črpalke, kompresorji, ventilatorji	4A-25A, AC-3, 100kA Icu, tipka za upravljanje, DIN letev
HVAC sistemi	Hladilniki, klimatske naprave, hladilni stolpi	10A-32A, ambientalna kompenzacija, visoka zagonska frekvenca
Voda in odpadna voda	Potopne črpalke, tlačne postaje, namakanje	6A-40A, zaščita pred suhim tekom (integracija tlačnega stikala), ohišja IP65
Strojna orodja	Stružnice, rezkalni stroji, brusilniki	1,6A-10A, visoka odpornost na udarce, pogost zagon (AC-4)
Ravnanje z materialom	Žerjavi, dvigala, tekoči trakovi, dvigala	10A-63A, vrtljiva ročica, možnost zaklepanja OFF, mehanska blokada
Hrana in pijača	Mešalniki, mlinčki, pakirni stroji	2,5A-16A, dodatki iz nerjavečega jekla, možnost pranja
Obnovljiva energija	Motorji za sledenje soncu, pomožne naprave za vetrne turbine	1A-10A, razširjeno temperaturno območje (-25°C do +70°C)
Nafta in plin	Pomožna oprema za vrtalne naprave, dvigalke	25A-100A, tropski (T2), odporen proti koroziji, visoka odpornost na udarce

Proizvodni proces in potek proizvodnje

Natančno zaporedje izdelave

Surovine IQC → Proizvodnja bimetalnih elementov → Elektromagnetno navijanje → Izdelava kontaktnega sistema → Sklop obločnega žleba → Integracija mehanizma → Kalibracija in testiranje → Končna montaža → Preverjanje kakovosti → Pakiranje

Kritične proizvodne faze

Oder	Podrobnosti postopka	Točke nadzora kakovosti
Proizvodnja bimetalnih elementov	Inconel/pasivirano jekleno kompozitno valjanje, toplotna obdelava za karakteristike upogiba, vtiskovanje v obliko, kalibracijsko označevanje	Stopnja upogiba 0,15–0,25 mm/°C, temperatura izklopa ±3 % toleranca, testiranje stabilnosti 1000 h pri 200 °C
Proizvodnja elektromagnetnih tuljav	Navijanje bakrene žice (0,3-0,8 mm), impregnacija z vakuumskim lakom, sklop magnetnega jedra	DC upornost ±5%, dielektrična trdnost 2kV/1min, testiranje dvigalne/izpadne napetosti
Kalibracija toplotnega izklopa	Avtomatizirana kalibracijska postaja z natančnim vbrizgavanjem toka, temperaturna komora (-20°C do +60°C)	Zabeležen čas potovanja pri 1,05×Ir, 1,25×Ir, 6×Ir, toleranca ±10%, trajna oznaka
Nastavitev magnetnega potovanja	Nastavitev zračne reže elektromagneta, kalibracija prednapetosti vzmeti, zatesnjena po nastavitvi	Trenutni izklop pri 12-14×Ir ±10%, delovanje <20ms, tesnjenje, zaščiteno pred posegi
Montaža kontaktnega sistema	Kontakti iz srebrove zlitine (AgNi ali AgCdO), spajkani na bakrene nosilce, geometrija brisanja	Kontaktni upor <1mΩ, trdota HV 100-150, trdnost spajkanja >50MPa
Integracija obločnega žleba	Keramične razdelilne plošče (6-12 plošč), poravnava obločnega tekača, sklop deionizacijske komore	Dielektrična trdnost >2,5kV, gašenje obloka <10ms pri 400V, dimenzijsko ±0,1mm
Končni sklop mehanizma	Preklopni/pritisni mehanizem, preklop brez spotikanja, kontaktne tlačne vzmeti, povezava ročaja	Mehanska vzdržljivost 100.000 operacij, kontaktni pritisk 5-10N, čas odboja <3ms
Celovito testiranje	Testiranje primarnega vbrizgavanja (0,5-1000 A), preverjanje krivulje časovni tok, simulacija izpada faze	100 % avtomatizirano testiranje, beleženje podatkov, sledljivost QR kode

Primarne surovine in specifikacije komponent

Komponenta	Specifikacija materiala	Standardi dobaviteljev	Ključne lastnosti
Bimetalni trak	Inconel 718/kompozit pasiviranega jekla (ASTM TM2) ali medenina/jeklo	ASTM B388, IEC 60404	Stopnja upogiba 0,2 mm/°C, stabilnost ±3 % v 20 letih, odpornost proti lezenju
Elektromagnetna tuljava	Emajlirana bakrena žica razreda F (155 °C) ali razreda H (180 °C)	IEC 60317, NEMA MW 35	Prebojna napetost >2kV, spajkanje 390°C/2s, fleksibilnost
Magnetno jedro	Silikonske jeklene laminacije (0,35-0,5 mm) ali trdno železo	IEC 60404-8, JIS C 2552	Visoka prepustnost, nizka remanentnost, dosledne lastnosti zajemanja
Glavni kontakti	Elektrolitski baker (Cu-ETP) + konice AgNi 90/10 ali AgCdO	ASTM B152, IEC 60368	Prevodnost ≥100% IACS, odpornost proti eroziji obloka, proti varjenju
Kontaktirajte Springs	Berilijev baker (CuBe2) ali nerjavno jeklo 301	ASTM B196	Življenjska doba ob utrujenosti >100.000 ciklov, stalni tlak 5-10N
Obločne žlebne plošče	Steatitna keramika ali aluminijev oksid (Al₂O₃ 95 %)	IEC 60672	Toplotna odpornost >1000°C, dielektrična trdnost >15kV/mm
Arc Runners	Baker-volfram (CuW) ali jeklo z bakreno prevleko	ASTM B702	Odpornost proti eroziji obloka, odklon magnetnega obloka
Oblikovano ohišje	BMC (DMC-2) termoreaktivna plastika ali PA66 GF30	IEC 60664-1, UL 94 V-0	Indeks sledenja >600V, toplotna odpornost 180°C, udar >7 kJ/m²
Delovni mehanizem	Pocinkano jeklo ali nerjavno jeklo 304	ISO 898-1, ASTM A240	Natezna trdnost> 400 MPa, odpornost proti koroziji, odporen proti obrabi
Terminali	Medenina C36000 ali baker C11000 s kositrno prevleko (5–8 μm)	ASTM B16/B187	Gostota toka 1,0–1,5 A/mm², vzdržljivost navora 1,5–3,0 Nm

Skladnost s standardi in testni protokoli

Okvir mednarodnih standardov

Standardno	Področje uporabe	Veljavne ocene
IEC 60947-2	Nizkonapetostne stikalne naprave - Odklopniki	Zaščita pred kratkim stikom, prekinitvena zmogljivost, izolacija
IEC 60947-4-1	Kontaktorji in motorski zaganjalniki - Elektromehanski kontaktorji in motorski zaganjalniki	Zagon motorja, zaščita pred preobremenitvijo, koordinacija s kontaktorji
EN 60947-2 / EN 60947-4-1	evropsko usklajene različice	Oznaka CE, skladnost s trgom EU
GB/T 14048,2 / GB/T 14048,4	Kitajski nacionalni standardi	Certificiranje CCC, kitajski trg

Obvezni tipski preskusi (IEC 60947-4-1 & IEC 60947-2)

Testna kategorija	Poseben test	Merila sprejemljivosti
Dvig temperature	Trajni tok pri nazivnem Ir	Terminali ≤80K (srebrni), ≤65K (goli), bimetalni ≤85K
Dielektrične lastnosti	Odpornost na močnostno frekvenco (2kV-2,5kV/1min), impulz (6kV-8kV)	Brez okvare, brez preplaha
Zaščita pred preobremenitvijo	1,05×Ir (brez potovanja 2h), 1,25×Ir (potovanje ≤2h), 1,5×Ir (potovanje <4min)	Običajni izklopni časi na izklopni razred
Prekinitev kratkega stika	Icu (končna), Ics (servis) pri nazivni napetosti	100kA pri 400V (kompakt), 15-50kA pri 400V (razpon moči)
Usklajevanje	Tip 1 ali tip 2 s SCPD	Tip 2: brez poškodb, takojšnja ponovna operacija
Občutljivost izpada faze	Enofazno delovanje pri 0,9×Ir	Izklop v 10 sekundah, preprečuje enofazni motor
Mehanska vzdržljivost	100.000 operacij brez obremenitve	<5 % zamik parametrov, brez mehanske okvare
Električna vzdržljivost	100.000 operacij AC-3 (0,63-32 A)	Obraba kontakta <50 %, lastnosti sprožitve ohranjene
Okoljski	Vlažna vročina (IEC 60068-2-30), mraz, suha vročina	Funkcionalen po kondicioniranju, brez korozije
EMC	Odpornost na sevane/prevodjene motnje (elektronske vrste)	Brez motečega spotikanja, EN 60947-4-1 Priloga L

Tovarniški nadzor kakovosti in inšpekcijski standardi

Vhodni material QC (IQC)

Material	Inšpekcijski predmeti	Načrt vzorčenja	Oprema
Bimetalni trakovi	Stopnja upogiba, odpornost, stabilnost, dimenzijska toleranca	Na serijo, testiranje vzorcev	Termo peč, upogibno merilo, uporovni most
Emajlirana žica	Premer, debelina izolacije, prebojna napetost, fleksibilnost	AQL 0,65	Mikrometer, dielektrični tester, tester raztezkov
Srebrni kontaktni nasveti	Čistost, gostota, trdota, združljivost zlitin za spajkanje	Na serijo	Spektrometer, merilnik trdote, metalurški mikroskop
Plastične spojine	Vsebnost stekla, viskoznost, lastnosti strjevanja, vnetljivost	Na serijo	Indeksator pretoka taline, DSC, preskusna naprava UL 94
Jeklene komponente	Trdota, natezna trdnost, dimenzijska toleranca	AQL 1.0	Rockwellov merilnik trdote, natezni stroj, CMM

Medprocesni nadzor kakovosti (IPQC)

Postaja	Nadzorni parametri	Pogostost	Metoda
Bimetalna kalibracija	Temperatura potovanja, deformacija pri referenčni temperaturi, oznaka	Vsaka enota	Avtomatizirana kalibracijska postaja z vbrizgavanjem toka
Navijanje tuljave	Število obratov, napetost, upor, izolacija	Vsaka enota	Avtomatski navijalni stroj s povratno informacijo, ohmmeter
Nastavitev magnetnega odklopnika	Zračna reža, prednapetost vzmeti, trenutni sprožilni tok	Vsaka enota	Tester primarnega vbrizga (50-1000A), merjenje časa
Kontaktna montaža	Kontaktna vrzel, pritisk, poravnava, upor	Vsakih 100 enot	Merilnik sile, mikroohmmeter, optični primerjalnik
Integracija mehanizma	Preklopna sila, funkcija brez spotikanja, upravljanje ročaja	Vsaka enota	Avtomatski funkcionalni tester, krivulja sila-premik

Končna kontrola kakovosti (FQC) in izhodna kontrola kakovosti (OQC)

Preizkusni predmet	Standardno	Velikost vzorca
Preverjanje termičnega odklopnika	1,05×Ir (brez izklopa), 1,25×Ir (izklop), beleženje časa	100 %
Preverjanje magnetnega potovanja	12-14×Ir trenutna pot, <20ms	100 %
Preskus izpada faze	Enofazno delovanje, izklop v 10 s	100 %
Dielektrična vzdržljiva napetost	2 kV AC/1 min	100 %
Izolacijska upornost	>100MΩ pri 500V DC	100 %
Kontaktni upor	<1mΩ na pol	100 %
Mehansko delovanje	10 ciklov VKLOP-IZKLOP, gladko delovanje	100 %
Vizualni in dimenzijski pregled	Nič napak na kritičnih dimenzijah	100 %
Označevanje trajnosti	Brisanje s topilom, preskus abrazije	AQL 1.0
Celovitost embalaže	Preizkus padca, vibracije (ISTA 3A)	Na lot

Proizvodna infrastruktura in proizvodne zmogljivosti

Napredna proizvodna oprema

Kategorija opreme	Specifikacija stroja	funkcija	Zmogljivost
Bimetalna proizvodna linija	Precizna valjarna, peč za toplotno obdelavo, stiskalnica	Izdelava bimetalnih trakov, kalibracija	50.000 trakov/dan
Samodejna kalibracija	6-stopenjski rotacijski kalibracijski sistem s temperaturnimi komorami	Kalibracija termičnega sprožilca (-20°C do +60°C)	2.000 enot/dan
Primarno testiranje vbrizgavanja	Komplet za vbrizgavanje primarnega toka 1000 A	Preverjanje časovno-tokovne krivulje	500 enot/uro
Navitje tuljave	CNC navijalni stroji z nadzorom napetosti	Proizvodnja elektromagnetnih tuljav	10.000 tuljav/dan
Kontakt Spajkanje	Peč za trdo spajkanje v kontrolirani atmosferi (H₂/N₂)	Srebrna konica za spajkanje na bakrene nosilce	5000 stikov/uro
Montaža	Delovne montažne celice	Montaža mehanizma, kalibracija, testiranje	3000 enot/dan na linijo
Testiranje vzdržljivosti	Preskusne mize za mehansko/električno življenjsko dobo (100.000 ciklov)	Preverjanje življenjske dobe, spremljanje obrabe	200 enot hkrati
Okoljsko testiranje	Temperaturne/vlažne komore, vibracijske mize	Preverjanje skladnosti z IEC 60068-2	100 enot/dan

Proizvodna zmogljivost in dobavni roki

Kategorija izdelka	Mesečna zmogljivost	Standardni dobavni rok	Možnost nujnega naročila
Kompaktni MPCB (0,63 A-25 A)	100.000 enot	4-5 tednov	3 dni (komponente na zalogi)
Standardni MPCB (0,1 A-32 A)	80.000 enot	4-5 tednov	5 dni
Power MPCB (10A-63A)	60.000 enot	4-5 tednov	7 dni
MPCB za težke obremenitve (40A-100A)	20.000 enot	4-5 tednov	10 dni
Elektronski MPCB (25A-150A)	20.000 enot	4-5 tednov	7 dni

Struktura inženirske in tehnične ekipe

Oddelek	Osebje	Strokovnost	Odgovornosti
Inženiring za raziskave in razvoj	5 inženirjev	Algoritmi za zaščito motorja, bimetalni materiali, elektromagnetna zasnova, gašenje obloka	Razvoj novih izdelkov, toplotno modeliranje, patentni portfelj (40+ patentov)
Procesno inženirstvo	18 inženirjev	Natančna kalibracija, avtomatizirana montaža, vitka proizvodnja, industrija 4.0	Optimizacija proizvodnje, SOP dokumentacija, izboljšanje donosa (>99,5%)
Testiranje in validacija	15 inženirjev	Visokotokovno testiranje, simulacija motorja, okoljsko testiranje, EMC	Usklajevanje tipskega testiranja (IEC 60947-4-1), analiza napak, certificiranje
Inženiring aplikacij	10 inženirjev	Izračuni zagona motorja, študije koordinacije, zagon na terenu	Tehnična podpora strankam, načrtovanje sheme, usposabljanje za zaščito motorja
Zagotavljanje kakovosti	30 tehnikov	ISO 9001, IATF 16949, statistična kontrola procesov (SPC), meroslovje	Revizija dobavitelja, revizija procesa, korektivni ukrep, kalibracijski laboratorij

Certifikati in dokumentacija o skladnosti

Certificiranje	Izdajatelj	Področje uporabe	Veljavnost
ISO 9001:2015	ZHONGDA HUAYUAN	Sistem vodenja kakovosti	Letni nadzor
IEC 60947-2 Tipski preskus	SGS	Zmogljivost odklopnika	Na serijo izdelkov
Oznaka CE	Priglašeni organ	dostop do trga EU	Odvisno od oblikovanja
CCC (Kitajska)	CQC	Kitajsko obvezno certificiranje	5-letna veljavnost

Zakaj se naša proizvodnja MPCB razlikuje

Naš proizvodni obrat predstavlja 20-letno specializacijo v tehnologiji zaščite motorjev in zagotavlja MPCB, ki presegajo svetovne standarde z:

Vertikalna integracija: notranja proizvodnja bimetalnih elementov, natančna kalibracija in proizvodnja elektromagnetnih tuljav, ki zagotavljajo popoln nadzor kakovosti in hitro prilagoditev

Napredna tehnologija kalibracije: 6-postajni avtomatizirani kalibracijski sistemi s temperaturnimi komorami (-20 °C do +60 °C), ki dosegajo ±3 % natančnost potovanja v celotnem območju delovanja

Testiranje infrastrukture: 3 milijone USD+ vloženih v testiranje primarnega vbrizgavanja (zmogljivost 1000 A), 100.000-ciklično preverjanje vzdržljivosti in celovito okoljsko simulacijo

Strokovno znanje o motorju: Globoko razumevanje značilnosti zagona motorja, termičnih krivulj in zahtev glede koordinacije s kontaktorji in mehkimi zaganjalniki

Sposobnost prilagajanja: Od specializiranih tokovnih nastavitev do edinstvenih konfiguracij vgradnje in ureditev pomožnih kontaktov – zasnovanih za vaše zahteve glede zaščite motorja

CDADA je Odklopnik za zaščito motorja proizvajalec in dobavitelj na Kitajskem. Naša tovarna služi različnim industrijam, kot so elektroenergetski sistemi, avtomatizacija zgradb in industrijska proizvodnja, ter ponuja prilagodljive rešitve OEM/ODM.
