V tem priročniku je razloženo, kako deluje miniaturni odklopnik 6kA AC, kaj dejansko pomeni nazivna vrednost 6kA, kako sprožilne krivulje B, C in D vplivajo na delovanje ter kako izbrati ustrezen nazivni tok in konfiguracijo polov. Prav tako identificira pogoste napake pri nakupu in nudi praktičen kontrolni seznam za inženirje, izvajalce in kupce, ki ocenjujejo rešitve MCB proizvajalcev, kot je npr.Shanghai DaDa Electric Co., Ltd.
Kazalo
- Kaj je 6kA AC miniaturni odklopnik?
- Zakaj je izklopna zmogljivost 6kA pomembna?
- Kako miniaturni odklopnik AC ščiti tokokrog?
- Katere tehnične parametre naj kupci preverijo?
- Kako krivulje vožnje B, C in D vplivajo na izbiro?
- Kje se običajno uporabljajo miniaturni odklopniki 6kA AC?
- Katere težave lahko prepreči pravi MCB?
- Kako lahko kupci izberejo ustrezen 6kA MCB?
- Pogoste napake pri izbiri, ki se jim je treba izogibati
- Zakaj sodelovati z izkušenim proizvajalcem MCB?
- Pogosto zastavljena vprašanja
- Obrnite se na Shanghai DaDa Electric Co., Ltd.

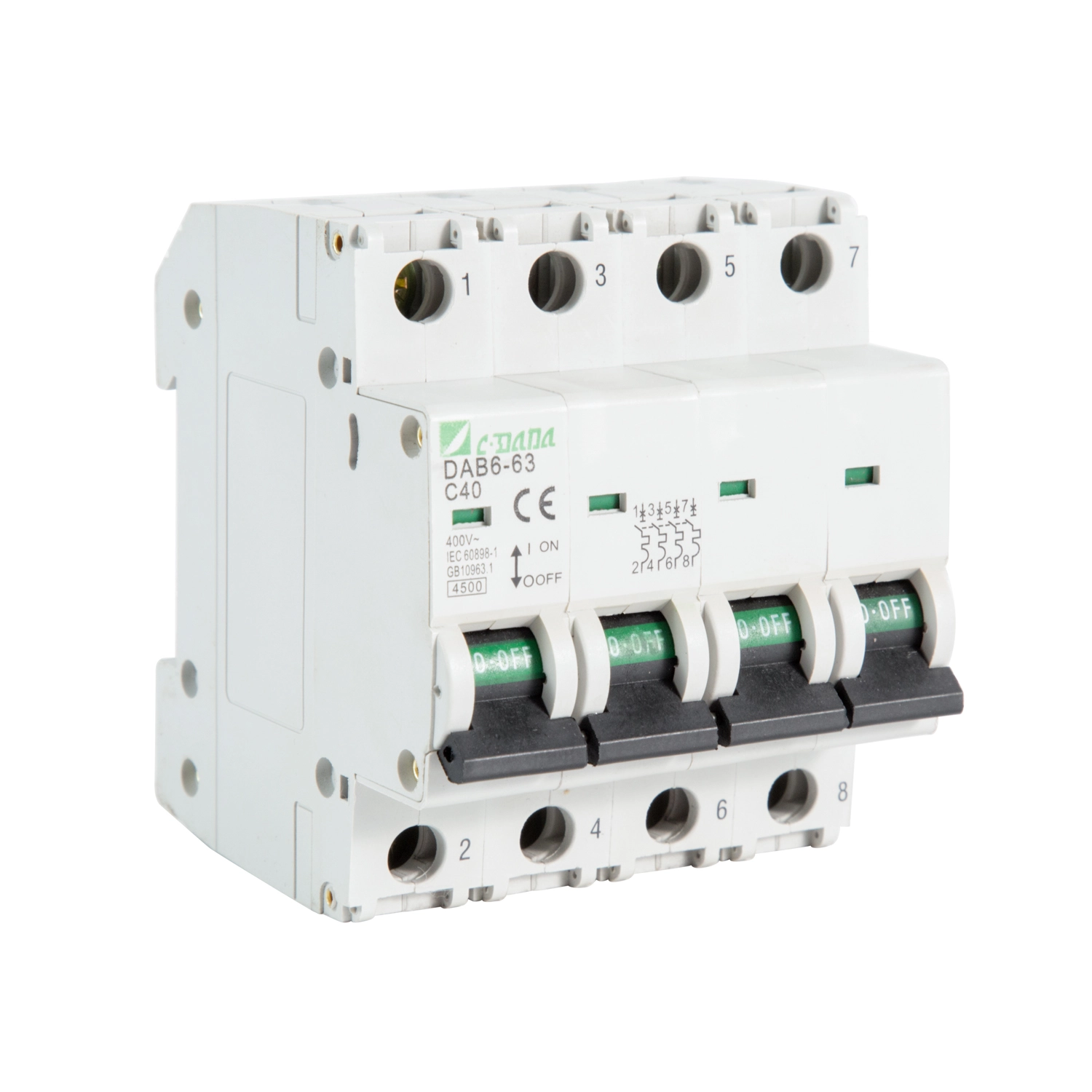

Kaj je 6kA AC miniaturni odklopnik?
Miniaturni odklopnik, običajno imenovan MCB, je zaščitna stikalna naprava, zasnovana za samodejni odklop električnega tokokroga, ko pride do nenormalnih trenutnih pogojev. Za razliko od običajne varovalke je MCB običajno mogoče ponastaviti po odpravi napake, zaradi česar je primeren za večkratno delovanje in vzdrževanje.
Izraz6kAse nanaša na nazivno kratkostično prekinitveno zmogljivost odklopnika pod veljavnimi preskusnimi pogoji. Preprosto povedano, 6kA MCB je zasnovan tako, da varno prekine predvideni tok kratkega stika do 6000 amperov, ko so izpolnjene navedene zahteve.
Izdelki, ki so skladni s standardom IEC/EN 60898-1, običajno določajo parametre, kot so nazivni tok, nazivna napetost, frekvenca, prekinitvena zmogljivost in trenutne karakteristike sprožitve. Komercialne serije MCB lahko ponujajo nazivne vrednosti 6kA pri različnih nazivnih tokovih in konfiguracijah polov.
6kA ni običajni obratovalni tok odklopnika. 16A MCB je na primer namenjen prenašanju nazivnega toka pod določenimi pogoji, medtem ko številka 6kA opisuje njegovo zmožnost prekinitve kratkega stika. Ti dve specifikaciji odgovarjata na povsem različna inženirska vprašanja.
Zakaj je izklopna zmogljivost 6kA pomembna?
Kratki stiki lahko povzročijo izjemno visoke tokove v zelo kratkem času. Če zaščitna naprava ne more varno prekiniti okvarjenega toka, ki je na voljo na njeni namestitveni točki, lahko posledice vključujejo resno poškodbo kontakta, prekomerno toploto, okvaro opreme ali nevaren električni oblok.
Zato prekinitvena zmogljivost ne bi smela biti izbrana samo zato, ker je 6kA splošno dostopna specifikacija. Oceniti je treba predvideni tok kratkega stika na mestu namestitve, izbrani odklopnik pa mora imeti ustrezno prekinitveno sposobnost za ta sistem.
| Parameter | Kaj to pomeni | Zakaj je pomembno |
|---|---|---|
| 6kA | Nazivna prekinitvena zmogljivost kratkega stika | Določa, ali lahko odklopnik varno prekine podano raven okvarnega toka |
| Nazivni tok (in) | Običajni nazivni tok MCB | Uskladiti se mora z zmogljivostjo prevodnika in pričakovano obremenitvijo |
| Nazivna napetost (Ue) | Delovna napetost za aplikacijo | Mora biti združljiv z električnim sistemom |
| Krivulja potovanja | Določa trenutno območje magnetnega sprožitve | Pomaga preprečiti neprijetno sprožitev, hkrati pa ohranja zaščito pred napakami |
| Število polj | Število preklopljenih/zaščitenih vodnikov | Ujemati se mora s konfiguracijo vezja |
Proizvajalčeve specifikacije kažejo, da so 6kA MCB na voljo za vrsto nazivnih tokov in napetostnih konfiguracij, vključno z običajnimi distribucijskimi sistemi 230 V in 400 V AC.
Kako miniaturni odklopnik AC ščiti tokokrog?
Tipični MCB združuje termične in magnetne zaščitne mehanizme. Ti dve funkciji obravnavata različne električne težave.
- Toplotna zaščita:Trajna preobremenitev segreje bimetalni element. Ko temperatura doseže delovni prag, se mehanizem sprosti in odpre vezje.
- Magnetna zaščita:Visok tok kratkega stika ustvari močan magnetni učinek, ki aktivira takojšnji sprožilni mehanizem in hitro prekine vezje.
- Ročno preklapljanje:MCB je običajno mogoče ročno preklopiti za izolacijo tokokroga med vzdrževalnimi ali inštalacijskimi deli.
Zaradi te kombinacije je MCB primeren za tokokroge, kjer je treba obravnavati dolgotrajne preobremenitve in nenadne napake kratkega stika. Sodobne serije izdelkov MCB običajno združujejo toplotne in magnetne sprožilce in lahko zagotavljajo značilnosti B, C ali D, odvisno od predvidene obremenitve.
Katere tehnične parametre naj kupci preverijo?
Kupci se pogosto osredotočajo na trenutno oceno in ceno, medtem ko spregledajo druge parametre. Za zanesljivo specifikacijo projekta je treba skupaj preveriti naslednje značilnosti.
| Specifikacija | Tipičen premislek | Kontrolna točka kupca |
|---|---|---|
| Prelomna zmogljivost | 6kA | Potrdite, da je primeren za predvideni tok napake |
| Nazivni tok | Odvisno od aplikacije | Uskladite z obremenitvijo in zmogljivostjo prevodnika |
| Nazivna napetost | Običajne AC distribucijske napetosti | Uskladite sistemsko napetost |
| Pogostost | 50/60Hz običajno določeno | Potrdite združljivost z lokalnim omrežjem |
| Značilnost potovanja | B/C/D | Uskladite krivuljo z značilnostmi zagona obremenitve |
| Konfiguracija pola | 1P, 1P+N, 2P, 3P, 4P odvisno od izdelka | Uskladite razporeditev ožičenja |
| Montaža | DIN letev je običajna | Potrdite združljivost z razdelilno ploščo |
| Standardi | IEC/EN 60898-1 ali drug veljaven standard | Zahtevajte tehnično dokumentacijo in certificiranje, kjer je potrebno |
Dokumentacija izdelka uveljavljenih proizvajalcev običajno zagotavlja te parametre skupaj, namesto da obravnava prekinitveno zmogljivost kot ločeno specifikacijo.
Kako krivulje vožnje B, C in D vplivajo na izbiro?
Krivulja sprožitve je ena najpomembnejših odločitev pri določanju MCB. Črka opisuje približno območje, v katerem deluje magnetna trenutna sprostitev glede na nazivni tok odklopnika.
| Krivulja | Tipično območje magnetnega proženja | Tipična uporaba |
|---|---|---|
| B | 3–5 × In | Obremenitve z nizkimi udarci, razsvetljava, uporovna vezja |
| C | 5–10 × In | Splošna in zmerno induktivna bremena |
| D | 10–20 × In | Večje zagonske obremenitve, kot so nekateri motorji in transformatorji |
Ta območja so običajno povezana z značilnostmi MCB IEC 60898-1.
Na primer, če motor proizvede začasni zagonski tok, ki je nekajkrat višji od običajnega delovnega toka, se lahko med zagonom po nepotrebnem sproži zelo občutljiva krivulja. Naprava s C-krivuljo ali D-krivuljo je morda primernejša, odvisno od opreme in celotne zasnove vezja.
Kje se običajno uporabljajo miniaturni odklopniki 6kA AC?
Miniaturni odklopnik 6kA AC je lahko primeren za številne nizkonapetostne aplikacije, ko dejanska raven napake, napetost, tok in zahteve glede namestitve spadajo v specifikacije naprave.
- Stanovanjska distribucija:tokokrogi razsvetljave, tokokrogi vtičnic, gospodinjski aparati in razvejni tokokrogi.
- Poslovne zgradbe:pisarniške razdelilne plošče, sistemi razsvetljave, maloprodajni objekti in vezja majhne opreme.
- Industrijske nadzorne plošče:pomožna vezja, krmilna oprema, majhni motorji in druga primerna nizkonapetostna bremena.
- Gradbene storitve:Pomožna vezja, črpalke, razsvetljava in splošna distribucija električne energije, povezana s HVAC, kjer so specifikacije ustrezne.
- Električne razdelilne omare:zaščita razvejnih tokokrogov in modularni distribucijski sistemi.
Dejansko uporabo je treba vedno preveriti v skladu s proizvajalčevo dokumentacijo izdelka in zahtevami namestitve. Ocena 6kA se nikoli ne sme domnevati, da je primerna za vsako električno okolje.
Katere težave lahko prepreči pravi MCB?
Eden največjih pomislekov pri nakupu ni samo to, ali lomil deluje, ampak ali dosledno deluje pod pogoji, za katere je bil izbran.
1. Stalna preobremenitev
Tokokrog, v katerem predolgo teče čezmerni tok, lahko povzroči segrevanje prevodnika in prezgodnje poslabšanje opreme. Toplotni sprožilec je zasnovan tako, da se odziva na pogoje trajne preobremenitve.
2. Poškodba zaradi kratkega stika
Ustrezna izklopna zmogljivost omogoča MCB, da prekine previsok okvarni tok, ne da bi presegel določeno prekinitveno zmogljivost naprave.
3. Moteče spotikanje
Neustrezna krivulja vožnje lahko povzroči nepotrebne prekinitve ob zagonu opreme. Ujemanje značilnosti B, C ali D z obremenitvijo pomaga rešiti to težavo.
4. Težavno vzdrževanje
Modularni MCB lahko zagotovi priročno ročno izolacijo, ki električarjem pomaga prepoznati in delati na posameznih tokokrogih, ne da bi morali nujno izklopiti celoten distribucijski sistem.
5. Negotovost pri nabavi
V projektih B2B lahko nepopolne tehnične specifikacije povzročijo napačne izdelke, zamude pri odobritvah ali stroške zamenjave. Jasen podatkovni list izdelka in opredeljeni tehnični parametri zmanjšajo ta tveganja.
Kako lahko kupci izberejo ustrezen 6kA MCB?
Praktični izbirni postopek lahko razdelimo na več korakov. To pomaga inženirjem in nabavnim skupinam, da se izognejo izbiri izdelka samo iz naslova kataloga.
-
Določite sistemsko napetost.
Preverite nazivno AC napetost in ali je aplikacija enofazna ali trifazna. -
Izračunajte ali potrdite projektni tok.
Nazivni tok MCB mora biti usklajen s pričakovano obremenitvijo tokokroga in dovoljenim tokom vodnika. -
Določite predvideni tok kratkega stika.
Preverite razpoložljivi okvarni tok na mestu namestitve in potrdite, da je izbrana izklopna moč 6kA ustrezna. -
Ocenite naval obremenitve.
Ugotovite, ali vezje vsebuje motorje, transformatorje, kapacitivno opremo, stikalne napajalnike ali druga bremena, ki proizvajajo znaten zagonski tok. -
Izberite ustrezno krivuljo potovanja.
Izberite B, C ali D glede na dejansko obremenitev in zahteve glede zaščite, namesto da preprosto izberete najpogostejšo možnost. -
Izberite konfiguracijo drogov.
Potrdite, ali projekt zahteva 1P, 1P+N, 2P, 3P, 3P+N ali drugo konfiguracijo, ki jo podpira serija izdelkov. -
Preverite standarde in dokumentacijo.
Zahtevajte veljaven podatkovni list, informacije o preskusih, certifikate, risbe z dimenzijami in navodila za namestitev. -
Preverite združljivost plošče.
Preverite dimenzije DIN-tirnice, razporeditev sponk, obseg vodnikov, dodatke in razpoložljiv prostor za namestitev.
- □ Nazivna napetost potrjena
- □ Nazivni tok potrjen
- □ Preverjena izklopna zmogljivost 6kA
- □ Krivulja B/C/D izbrana glede na obremenitev
- □ Konfiguracija droga potrjena
- □ Veljavni standard potrjen
- □ Mere in pritrditev na DIN-letev preverjene
- □ Zahtevana je certifikacija in testna dokumentacija
- □ Pregledano delovno okolje
- □ Upoštevana je koordinacija z zaščito navzgor/nazadnje
Pogoste napake pri izbiri, ki se jim je treba izogibati
Tudi če so osnovne specifikacije pravilne, lahko več napak povzroči težave po namestitvi.
| Napaka | Potencialna težava | Boljša praksa |
|---|---|---|
| Izbira samo po amperaži | Drugi kritični parametri se morda ne ujemajo | Skupaj ocenite napetost, krivuljo, prekinitveno zmogljivost, poli in standarde |
| Ob predpostavki, da je vsak odklopnik 6kA zamenljiv | Različni izdelki imajo lahko različne dimenzije in specifikacije delovanja | Primerjajte celotne podatkovne liste |
| Uporaba napačne krivulje potovanja | Neprijeten spotik ali neustrezna primernost uporabe | Ocenite dejanski naval obremenitve |
| Ignoriranje predvidenega toka napake | Prekinitvena zmogljivost je lahko nezadostna | Preverite stopnjo napake na mestu namestitve |
| Spremljanje koordinacije dirigenta | Zaščita morda ne ustreza pravilno sistemu ožičenja | Uskladite oceno MCB z zmogljivostjo vodnika |
| Nakup brez dokumentacije | Odobritev in namestitev lahko postaneta težavna | Pred nakupom zahtevajte tehnične dokumente in dokumente o skladnosti |
Pravilno usklajevanje med nazivnim tokom, zmogljivostjo prevodnika, karakteristiko izklopa in nivojem napake je osrednjega pomena za zanesljivo izbiro MCB.
Zakaj sodelovati z izkušenim proizvajalcem MCB?
Pri naročilih velikega obsega, projektih OEM, distribucijskih partnerstvih in proizvodnji električnih plošč je kakovost izdelka le ena točka. Kupci potrebujejo tudi dosledne specifikacije, stabilno proizvodnjo, odzivno tehnično komunikacijo in dokumentacijo, ki podpira odobritev projekta.
Shanghai DaDa Electric Co., Ltd.se lahko obravnava kot proizvodni partner za stranke, ki iščejo rešitve za miniaturne odklopnike in sorodne izdelke za nizkonapetostno električno zaščito. Za kupce B2B bi se moralo najbolj uporabno ocenjevanje dobavitelja osredotočiti na merljive tehnične informacije in ne zgolj na tržne trditve.
- Jasne specifikacije izdelka in tehnični parametri
- Določena območja nazivnega toka in napetosti
- Razpoložljive možnosti izklopne zmogljivosti
- Informacije o krivulji vožnje za različne pogoje obremenitve
- Risbe izdelkov in informacije o namestitvi
- Veljavno certificiranje in dokumentacija o skladnosti
- Stabilni postopki proizvodnje in nadzora kakovosti
- Tehnična komunikacija za specifične zahteve projekta
- Podpora OEM/ODM, kjer je primerno
Za uvoznike in distributerje električne energije so lahko ti dejavniki še posebej pomembni, ko je treba izdelke vključiti v različne distribucijske sisteme ali jih prodati na več trgih.
Pogosto zastavljena vprašanja
6kA se nanaša na nazivno kratkostično prekinitveno zmogljivost pod veljavnimi preskusnimi pogoji. Predstavlja 6000 amperov in ga ne smemo zamenjevati z normalnim nazivnim tokom MCB.
Ne. Primernost je odvisna od predvidenega toka kratkega stika, sistemske napetosti, nazivnega toka, karakteristike izklopa, konfiguracije polov, pogojev namestitve in veljavnih predpisov. Pred izbiro odklopnika je treba preveriti razpoložljivi tok napake.
Dve številki opisujeta različne parametre. 6kA je nazivna izklopna zmogljivost, medtem ko je 6A vrednost nazivnega toka. Odklopnik bi lahko imel nazivni tok 6 A in izklopno zmogljivost 6 kA.
Identificirajo različne trenutne karakteristike magnetnega proženja. V skladu z IEC 60898-1 je B na splošno povezan s približno 3–5-kratnim nazivnim tokom, C s približno 5–10-kratnim in D s približno 10–20-kratnim.
Motorji imajo lahko precejšen zagonski tok, zato so lahko značilnosti C ali D ustrezne glede na motor in vezje. Pri končni izbiri je treba upoštevati začetni tok, tok napake, impedanco kabla in koordinacijo z drugimi zaščitnimi napravami.
Ne samodejno. Če pričakovani tok kratkega stika presega nazivno prekinitveno zmogljivost odklopnika, naprava 6kA morda ni primerna. Odklopnik mora biti izbran glede na stopnjo napake in veljavne zahteve za namestitev.
Kupci bi morali običajno zahtevati podroben podatkovni list, tehnične specifikacije, risbe z dimenzijami, navodila za namestitev, veljavne preskusne ali certifikacijske dokumente in ustrezne standarde za izdelke. Zahteve, specifične za projekt, lahko zahtevajo dodatno dokumentacijo.
Skladnost med proizvodnimi serijami, sledljivost, tehnična dokumentacija, nadzor kakovosti, zmogljivost dostave in poprodajna tehnična podpora lahko znatno vplivajo na skupne stroške in zanesljivost električnega projekta B2B.
Zgradite bolj zanesljivo rešitev za zaščito tokokrogov
Izbira a6kA AC miniaturni odklopnikse mora začeti z električnimi pogoji aplikacije in ne samo z oznako izdelka. Nazivni tok, izklopna zmogljivost, krivulja sprožitve, napetost, konfiguracija polov, okolje namestitve in tehnična dokumentacija prispevajo k zanesljivi rešitvi zaščite.
Če nabavljate MCB za projekte distribucije električne energije, nadzorne plošče, poslovne zgradbe, stanovanjske aplikacije ali distribucijo na debelo,Shanghai DaDa Electric Co., Ltd.vam lahko pomaga oceniti ustrezne specifikacije izdelka glede na vaše projektne zahteve.
Potrebujete tehnične specifikacije, informacije o izdelku ali podporo za projekt množičnega nakupa?Kontaktirajte nasza razpravo o vaši aplikaciji in iskanje ustrezne rešitve za miniaturne odklopnike.
