Zakaj postaja zaščita tokokroga enosmernega toka ključnega pomena za prihodnost energetskih sistemov?

Svetovna elektroindustrija postaja vse bolj odvisna od enosmernega toka. Sončni fotovoltaični nizi, sistemi za shranjevanje energije iz baterij, polnilne postaje za električna vozila, telekomunikacijska oprema in podatkovni centri vsebujejo pomembne odseke enosmernega toka. Ko se te aplikacije razširijo, se zaščita vezja premakne iz podporne komponente v osrednji del sistemske varnosti. ADC odklopnikmora hitro in varno odklopiti neobičajni tok ter tako omejiti poškodbe kablov, pretvornikov, baterij in povezane opreme.

Prekinitev enosmernega toka se tehnično razlikuje od prekinitve izmeničnega toka. V tokokrogu izmeničnega toka tok seveda prečka ničlo večkrat na sekundo, kar pomaga ugasniti električni oblok. DC nima naravnega prehoda skozi ničlo, tako da lahko lok ostane stabilen po ločitvi kontaktov. Odklopniki, zasnovani za enosmerni tok, zato zahtevajo ustrezne kontaktne strukture, obločne žlebove, ureditve magnetnega izpihovanja, izolacijske razdalje in konfiguracije ožičenja. Za odklopnik izmeničnega toka se nikoli ne bi smelo domnevati, da je primeren za uporabo z enosmernim tokom samo zato, ker se njegova trenutna vrednost zdi primerna.

Eden od jasnih industrijskih trendov je premik k višjim sistemskim napetostim in večji gostoti moči. Višja enosmerna napetost lahko zmanjša tok za enako preneseno moč, kar pomaga zmanjšati izgube prevodnika in zahteve po kablu. Vendar pa je tudi bolj zahtevna koordinacija izolacije in prekinitev obloka. Pri izbiri izdelka je treba upoštevati nazivno delovno napetost, nazivni tok, število polov, prekinitveno zmogljivost kratkega stika, okolje uporabe in proizvajalčev način povezave. Zahteve glede polarnosti so še posebej pomembne za nekatere izvedbe enosmernih odklopnikov.

Drug trend je tesnejše usklajevanje med odklopniki in elektronskim nadzorom. Sodobni energetski sistemi vse pogosteje uporabljajo senzorje, krmilnike in komunikacijska omrežja za prepoznavanje pregrevanja, preobremenitev, napak pri izolaciji in nenormalnih vzorcev delovanja. Mehanska zaščita ostaja bistvena, vendar postaja del širše zaščitne arhitekture, ki lahko vključuje varovalke, prenapetostne zaščitne naprave, kontaktorje, naprave za nadzor izolacije in sisteme za upravljanje baterij. Več pozornosti je deležna tudi selektivnost med napravami v zgornjem in spodnjem toku, saj lahko nepotrebna zaustavitev vpliva na celoten solarni niz, stojalo za shranjevanje, polnilno omarico ali industrijski proces.

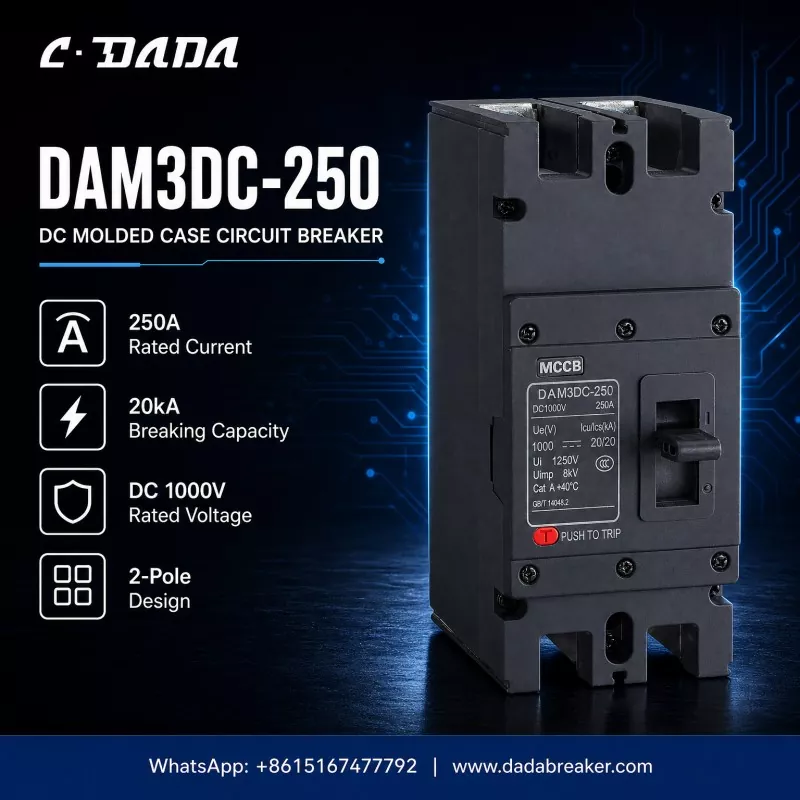

Prikazan DAM3DC-250Shanghai Dada Electricponazarja vrsto enosmernega odklopnika v oblikovanem ohišju, ki se uporablja pri distribuciji večjega toka. Vidne specifikacije kažejo nazivni tok 250 A, nazivno enosmerno napetost 1000 V, izklopno moč 20 kA in dvopolno zasnovo. Te vrednosti opisujejo predvideno električno območje; sami po sebi ne določajo primernosti za vsako namestitev. Inženirji morajo še vedno preveriti dejansko raven kratkega stika, velikost vodnika, temperaturo okolja, pogoje ohišja, značilnosti obremenitve, nadmorsko višino namestitve, veljavne standarde in zahtevano koordinacijo zaščite.

Za končne uporabnike sta jasno označevanje in dokumentacija enako dragocena, saj so odločitve o pravilni namestitvi, vzdrževanju in zamenjavi odvisne od poznavanja preverjenih ocen naprave in omejitev pri uporabi.

Če pogledamo naprej, bodo kupci dali večji poudarek validaciji za posamezne aplikacije, namesto da bi izbirali naprave samo po trenutni oceni. Zanesljiva zaščita DC je odvisna od pravilnega ujemanja napetosti, ustrezne prekinitvene zmogljivosti, pravilne konfiguracije polov, nadzorovane namestitve in rednih pregledov. Ker se proizvodnja obnovljivih virov energije, shranjevanje in električni transport še naprej razvijajo, bo razumevanje teh temeljev oblikovalcem sistemov pomagalo zmanjšati tveganje in zgraditi bolj zanesljiva omrežja enosmernega toka.
