Praktični vodnik za odklopnike na diferenčni tok z zaščito pred prenapetostjo

Kaj je RCBO?

AnRCBO— zaščitno stikalo na diferenčni tok z zaščito pred preobremenitvijo — je nizkonapetostna zaščitna naprava, ki združuje zaščito pred preobremenitvijo, zaščito pred kratkim stikom in zaznavanje preostalega toka (uhajanja) v eni sami oblikovani enoti. Znotraj kompaktnega ohišja termično-magnetni sprožilni mehanizem obravnava preobremenitve in kratke stike, medtem ko tokovni transformator ničelnega zaporedja nenehno primerja tok, ki teče v živem in nevtralnem vodniku. Ko razlika preseže nazivni preostali tok (IΔn), se naprava sproži v milisekundah in prekine napajanje, preden lahko uhajajoči tok poškoduje ljudi ali povzroči požar.

Kdaj izbrati RCBO: končna podtokokroga, ki potrebujeta zaščito pred prenapetostjo in osebno zaščito pred uhajanjem – zunanje posode, tokokrogi naprav, garaže, kleti, kopalnice in druge vlažne ali lahko dostopne lokacije.

DABL-63 spada v razred RCBO: ena naprava, tri zaščite — najbolj prostorsko in stroškovno učinkovita izbira za enofazna gospodinjska končna vezja.

Kako izbrati pravi RCBO?

1. Nazivni tok (In): uskladite z neprekinjeno obremenitvijo tokokroga z dovolj prostora za vklopne tokove aparatov (npr. 40 A pokriva tokokroge standardnih gospodinjskih aparatov).

2. Prekinitvena zmogljivost (Icn): mora biti višja od predvidenega kratkostičnega toka na mestu namestitve; 6kA pokriva tipične ravni napak v stanovanjskih in lahkih poslovnih prostorih.

3. Poli: 1P+N za enofazna končna vezja s kompaktno montažo na DIN-letev.

4. Prožilna karakteristika: C-krivulja (5–10 × In) za splošne obremenitve gospodinjstev in aparatov; B-krivulja za občutljivo elektroniko; D-krivulja za zagon motorja.

5. Standardi in certificiranje: Skladnost z IEC/EN 61009-1 in oznaka CE sta osnova za mednarodne projekte.

6. Uporaba: zunanje posode, tokokrogi naprav in osvetlitev garaž/kleti lahko zahtevajo večjo občutljivost kot običajna notranja tokokroga.

Kako izgleda dobro določen RCBO

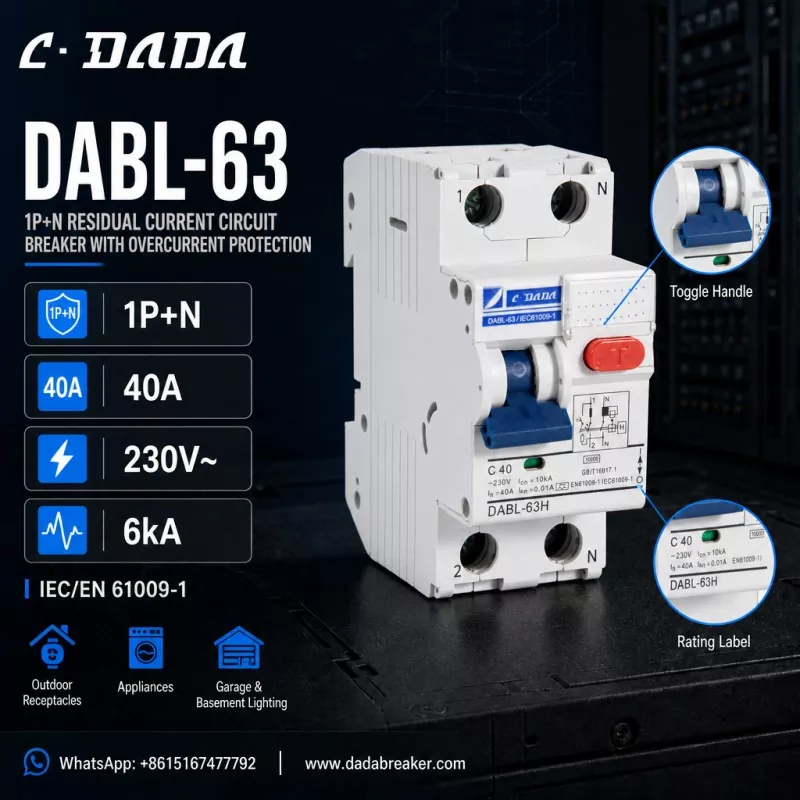

Da bi bilo to konkretno, razmislite o DABL-63 izC·DADA Electric, odklopnik na diferenčni tok 1P+N z zaščito pred prekomernim tokom, ki ponazarja, kaj je treba iskati v tem razredu naprav: konfiguracija 1P+N

● Preklop pola pod napetostjo in sledi nevtralni tok, kompakten za standardne razdelilne plošče na DIN-letev Nazivni tok 40 A (In)

● S sprožitvijo C-krivulje (C40) nazivna napetost 230 V~

● 6kA prekinitvena zmogljivost (Icn)

● IΔn = 0,01 A (10 mA) visoko občutljiva diferenčna zaščita

● Skladnost z IEC/EN 61009-1

● Rdeči T testni gumb za periodične funkcionalne preglede, priključki označeni z 1/2/N, nazivna oznaka in shema vezja natisnjena na ohišju

● Izdelan za zunanje posode, gospodinjske aparate, razsvetljavo garaž in kleti

Logika za to specifikacijo

Okvir 40A, 1P+N z visoko občutljivo zaščito pred uhajanjem 10 mA pokriva večino stanovanjskih končnih tokokrogov: 40 A se ujema z obremenitvijo običajnih tokokrogov aparatov in vtičnic, 1P+N ohranja napravo kompaktno za natrpane razdelilnike, občutljivost 10 mA pa zagotavlja dodatno plast osebne zaščite točno tam, kjer to zahtevajo smernice IEC – na prostem, v vlažnih prostorih in okoli otrok.

pogosta vprašanja

V: Kaj je RCBO?

O: RCBO — zaščitno stikalo na diferenčni tok z zaščito pred prekomernim tokom — je nizkonapetostna zaščitna naprava za ponastavitev, ki združuje zaščito pred preobremenitvijo, zaščito pred kratkim stikom in zaščito pred preostalim tokom (uhajanjem) v eni enoti, običajno do 63 A za končna vezja.

V: Kakšna je razlika med RCBO in MCB?

O: MCB zagotavlja samo zaščito pred preobremenitvijo in kratkim stikom. RCBO doda zaznavanje preostalega toka (uhajanja) na vrhu, odklopi tokokrog, ko uhajajoči tok preseže IΔn – ščiti ljudi in preprečuje električne požare.

V: Kaj pomeni IΔn = 10mA?

A: IΔn je nazivni preostali delovni tok. 10 mA je ocena visoke občutljivosti: naprava se sproži, ko tok uhajanja doseže 10 mA, kar zagotavlja hitrejšo osebno zaščito kot ocena 30 mA za splošne namene.

V: Kaj je DABL-63 RCBO?

O: DABL-63 je 1P+N zaščitno stikalo na diferenčni tok z zaščito pred preobremenitvijo C·DADA Electric — 40A, C-krivulja, 230V~, 6kA prekinitvena zmogljivost in 10mA visoko občutljiva zaščita pred uhajanjem, skladno z IEC/EN 61009-1, za zunanje vtičnice, gospodinjske aparate in osvetlitev garaž/kleti.
