A 125 Miniaturni odklopnik 15KAje zasnovan za električne sisteme, ki zahtevajo visoko zmogljivost toka in zanesljivo zaščito pred kratkim stikom. Za razliko od običajnih MCB-jev z nizko oceno lahko naprava z visoko izklopno zmogljivostjo 125 A obravnava zahtevne distribucijske aplikacije, kjer so lahko tokovi napak znatno višji. Ta članek pojasnjuje, kako deluje MCB 125 15KA, kaj pomenijo njegove ključne specifikacije, kje se lahko uporablja, kako ga pravilno izbrati in namestiti ter kaj morajo nabavne ekipe pregledati, preden oddajo naročilo. Raziskuje tudi praktične oblikovne značilnosti serije DAB7-125 podjetja Shanghai DaDa Electric Co., Ltd., vključno s toplotno-magnetno zaščito, zasnovo za omejevanje toka, velikimi kabelskimi sponkami in prekinitveno zmogljivostjo 15 kA.
Kazalo
- Kaj je miniaturni odklopnik 125 15KA?
- Zakaj sta 125A in 15KA pomembna?
- Kako deluje zaščitni mehanizem?
- Katere funkcije izboljšajo praktično učinkovitost?
- Kje se lahko uporablja MCB 125 15KA?
- Ključne specifikacije, ki jih je treba preučiti
- Kako izbrati pravo konfiguracijo
- Premisleki glede namestitve in vzdrževanja
- Pogoste težave in pomisleki pri nakupu
- Zakaj Shanghai DaDa Electric Co., Ltd.?
- Pogosto zastavljena vprašanja
- Končni premisleki

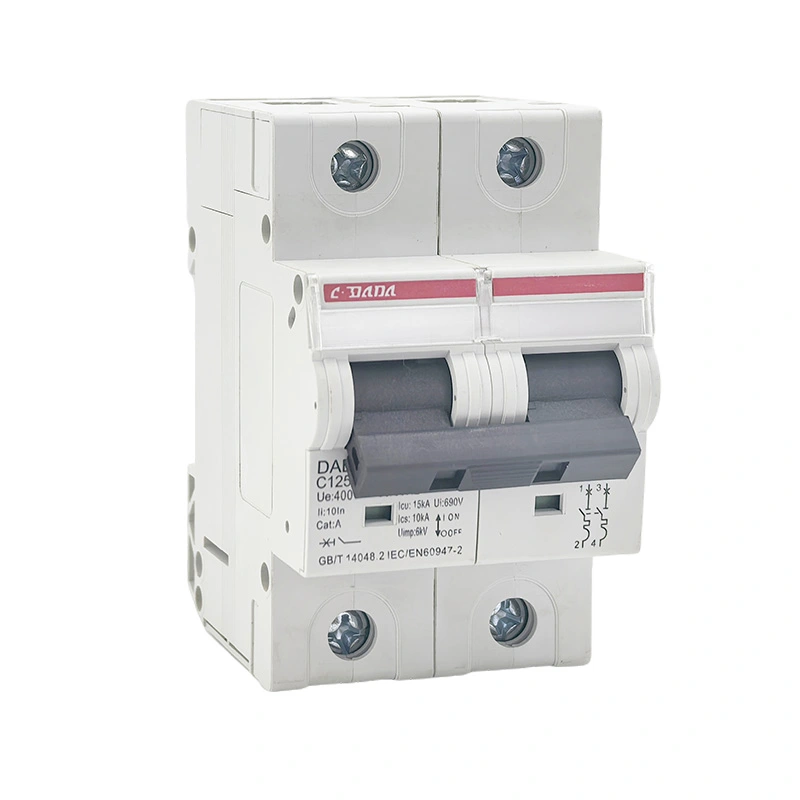

Kaj je miniaturni odklopnik 125 15KA?
Miniaturni odklopnik 125 15KA je visokotokovna zaščitna naprava, zasnovana za prekinitev električnih tokokrogov, ko pride do nenormalnih tokovnih pogojev. V oznaki izdelka »125« na splošno označuje nazivni tok do 125 A, medtem ko se »15KA« nanaša na kratkostično prekinitveno zmogljivost 15 kA pod veljavnimi preskusnimi pogoji in standardom.
Ti dve številki opisujeta različne električne lastnosti. Ocena 125 A se nanaša na tok, ki ga mora prenesti odklopnik v določenih pogojih delovanja. Številka 15 kA se nanaša na raven predvidenega kratkostičnega toka, ki ga lahko odklopnik varno prekine pod določenimi pogoji.
Ta razlika je pomembna, ko inženirji primerjajo odklopnike. Višji nazivni tok ne pomeni avtomatično tudi višje prekinitvene sposobnosti kratkega stika. Obe vrednosti je treba ovrednotiti glede na električne značilnosti napeljave.
Serija DAB7-125 podjetja Shanghai DaDa Electric Co., Ltd. je razvita za industrijske in komercialne aplikacije za distribucijo električne energije. Njegove objavljene informacije o izdelku določajo največji nazivni tok 125 A in možnosti visoke izklopne zmogljivosti, vključno s 15 kA. Proizvajalec navaja tudi toplotno-magnetno zaščito in zasnovo za omejevanje toka.
Zakaj sta 125A in 15KA pomembna?
Električni distribucijski sistemi lahko vsebujejo precejšnjo energijo napake, zlasti v bližini transformatorjev, razdelilnih plošč, industrijskih strojev in velikih obremenitev. Če je zaščitna naprava izpostavljena okvarjenemu toku, ki je višji od predpisane prekinitvene zmogljivosti, lahko posledice vključujejo poškodbe opreme, čezmerno iskrenje in resna varnostna tveganja.
Izklopna zmogljivost 15 kA zagotavlja večjo prekinitveno rezervo kot mnogi standardni MCB z nizko izklopno močjo. Dejanska primernost pa je odvisna od predvidenega toka kratkega stika na mestu namestitve in zahtev veljavnega električnega standarda.
| Parameter | Kaj označuje | Zakaj je pomembno |
|---|---|---|
| 125A | Nazivni tok | Določa normalno tokovno območje odklopnika. |
| 15kA | Visoka zmožnost prekinitve kratkega stika | Pomaga odklopniku prekiniti določene visoke napakne tokove. |
| Termalni izlet | Zaščita pred preobremenitvijo | Odziva se na trajne prekomerne trenutne razmere. |
| Magnetno potovanje | Zaščita pred kratkim stikom | Zagotavlja hitro delovanje v hudih okvarah. |
| Omejitev toka | Zmanjšanje energije napake | Lahko pomaga omejiti obremenitev na nadaljnji opremi. |
Pri načrtovanju distribucijskega sistema je zato treba odklopnik izbrati na podlagi izračuna dejanske obremenitve, nazivne vrednosti vodnika, izračuna okvarnega toka, napetosti, frekvence, konfiguracije polov in zahtev glede koordinacije, ne pa samo na podlagi trenutne vrednosti.
Kako deluje zaščitni mehanizem?
Sodobni MCB na splošno združuje dva glavna principa proženja: toplotno zaščito in magnetno zaščito. Oba mehanizma obravnavata različne vrste dogodkov prekomernega toka.
Toplotna zaščita se odziva na pogoje preobremenitve, ki trajajo skozi čas. Ko tok preseže predvideno raven delovanja, toplota povzroči delovanje termičnega elementa in odpiranje vezja.
Magnetna zaščita je namenjena visokotokovnim okvaram. Močan magnetni odziv lahko hitro aktivira sprožilni mehanizem, ko pride do hudega kratkega stika.
Ko se kontakti med prekinitvijo napake ločijo, lahko nastane električni oblok. Notranje strukture za upravljanje obloka pomagajo nadzorovati in ugasniti oblok med prekinitvijo.
Konstrukcija, ki omejuje tok, lahko zmanjša energijo, ki lahko prehaja skozi vezje med dogodkom kratkega stika, kar pomaga zmanjšati obremenitev povezanih komponent.
Informacije o izdelku DAB7-125 opisujejo funkcijo toplotnega in magnetnega sprožilca, mehanizem brez sprožitve in zasnovo za omejevanje toka. Te lastnosti so še posebej pomembne za aplikacije, kjer se mora zaščitna naprava dosledno odzivati tako na dolgotrajne preobremenitve kot na napake pri visokem toku.
Katere funkcije izboljšajo praktično učinkovitost?
Električna zaščitna oprema ni ovrednotena samo glede na nazivni tok. Mehanska konstrukcija, zasnova terminala, kontaktni materiali, način namestitve in notranje ureditve za nadzor obloka lahko vplivajo na praktično uporabnost.
- Visoka prekinitvena zmogljivost:Specifikacija 15kA zagotavlja višjo zmožnost prekinitve kratkega stika kot številni običajni avtomatski odklopniki z nizko izklopno zmogljivostjo.
- Velike kabelske sponke:Serija DAB7-125 je zasnovana z velikimi sponkami, primernimi za bakrene in aluminijaste vodnike do 35 mm² v skladu z objavljenimi informacijami proizvajalca.
- Mehanizem brez potovanja:Odklopnik lahko ohrani svojo zaščitno funkcijo tudi, ko je pogonski mehanizem v položaju ON.
- Indikacija pozitivnega kontakta:Jasen prikaz statusa stika lahko olajša pregled in vzdrževanje.
- Toplotno-magnetno delovanje:Različna stanja prekomernega toka je mogoče obravnavati z dopolnilnimi izklopnimi mehanizmi.
- Montaža na DIN letev:Modularna montaža poenostavi namestitev znotraj združljive distribucijske opreme.
- Ognjevarno ohišje:Objavljene informacije DAB7-125 določajo material ohišja, ki je negorljiv PA66.
Te podrobnosti so pomembne za distributerje in sistemske integratorje, saj lahko učinkovitost namestitve in servisiranje vplivata na celotno izkušnjo delovanja, ne le na začetno nakupno ceno.
Kje se lahko uporablja MCB 125 15KA?
MCB z visoko izklopno zmogljivostjo 125 A se lahko upošteva za električne distribucijske sisteme, kjer tok tokokroga in raven napake spadata v določeno območje delovanja naprave. Tipična okolja uporabe lahko vključujejo industrijske objekte, poslovne zgradbe, razdelilne plošče opreme in druga vezja z višjim tokom.
| Aplikacija | Tipična zahteva | Potencialna korist |
|---|---|---|
| Industrijska distribucija | Večje tokovne obremenitve in zahtevne motnje | Visoka tokovna zmogljivost z zaščito pred kratkim stikom |
| Poslovne zgradbe | Zanesljiva distribucijska zaščita | Kompaktna modularna zaščita za distribucijska vezja |
| Strojni sistemi | Zaščita električne opreme in napajalnikov | Odziv na toplotni in magnetni pretok |
| Razdelilne plošče | Prostorsko učinkovite zaščitne naprave | Namestitev na DIN-letev in modularna konstrukcija |
| Energijsko intenzivna oprema | Višji tok tokokroga | Konfiguracija nazivnega toka do 125 A, odvisno od izbranega modela |
Primernost uporabe je treba vedno potrditi glede na celotno električno zasnovo. Napetost, frekvenca, predvideni okvarni tok, velikost prevodnika, temperatura okolja, konfiguracija polov in veljavna pravila za namestitev lahko spremenijo ustrezno izbiro odklopnika.
Ključne specifikacije, ki jih je treba preučiti
Kupci se pogosto osredotočajo na "125A" in "15kA", ker jih je enostavno razumeti. Vendar profesionalna javna naročila zahtevajo širši pregled specifikacij.
| Specifikacija | Nakupno vprašanje |
|---|---|
| Nazivni tok | Ali se izbrana nazivna vrednost ujema z izračunano obremenitvijo vezja in zmogljivostjo prevodnika? |
| Prelomna zmogljivost | Ali je navedena zmogljivost 15 kA primerna za predvideni tok napake? |
| Nazivna napetost | Ali odklopnik ustreza sistemski napetosti in razporeditvi distribucije? |
| Število polov | Ali vezje zahteva 1P, 2P, 3P, 4P ali drugo konfiguracijo? |
| Krivulja potovanja | Ali je izbrana sprostitvena karakteristika združljiva s priključenim bremenom? |
| Veljavni standard | Ali izdelek izpolnjuje zahtevane standarde za ciljni trg in namestitev? |
| Zmogljivost terminala | Ali lahko sponke varno sprejmejo navedeni vodnik? |
| Način namestitve | Ali je potrebna montaža na DIN-letev ali drugačna namestitev? |
Na primer, IEC 60947-2 in IEC/EN 60898-1 uporabljata različne klasifikacije in preskusne okvire za odklopnike. Objavljeni podatki proizvajalca lahko zato vsebujejo terminologijo Icu in Icn, odvisno od standarda in kategorije izdelka. Kupec mora natančno preveriti, katera ocena velja za napetost in delovne pogoje predvidene namestitve.
Kako izbrati pravo konfiguracijo
Izbira miniaturnega odklopnika 125 15KA se mora začeti pri električnem sistemu in ne pri katalogu izdelkov. Preprost postopek izbire lahko zmanjša tveganje neusklajenosti odklopnika z vezjem.
- Določite konstrukcijski tok.Izračunajte pričakovani trajni in občasni bremenski tok.
- Preverite oceno vodnika.Zaščitno napravo je treba uskladiti z dovoljenim tokom kabla v dejanskih pogojih namestitve.
- Določite predvideni tok kratkega stika.Izbrana prekinitvena zmogljivost mora ustrezati stopnji napake na mestu namestitve.
- Potrdite napetost in frekvenco.Prepričajte se, da je odklopnik ocenjen za električni sistem.
- Izberite razporeditev drogov.Upoštevajte zahteve za fazne in ničelne vodnike.
- Preglejte značilnosti potovanja.Krivulja sprožitve mora biti primerna za priključeno obremenitev in pričakovane pogoje vklopa.
- Potrdite standarde in certifikate.Preverite zahteve ciljnega trga, specifikacijo projekta in lokalne električne predpise.
- Preverite fizično združljivost.Potrdite dimenzije, velikost terminala, združljivost z DIN-letvijo in razmik plošč.
Premisleki glede namestitve in vzdrževanja
Pravilna namestitev je bistvena za vsako visokotokovno zaščitno napravo. Celo dobro zasnovan odklopnik ne more nadomestiti nepravilno dimenzioniranih vodnikov, ohlapnih sponk, neprimernih ohišij ali nepravilnih namestitvenih praks.
- Pred namestitvijo preverite model in oceno odklopnika.
- Prekinite električno napajanje in sledite ustreznemu varnostnemu postopku.
- Prepričajte se, da je presek vodnika združljiv s sponko.
- Pravilno pripravite vodnike in se izogibajte poškodovanim ali neustrezno ogoljenim koncem kablov.
- Sponke zategnite v skladu z zahtevami proizvajalca.
- Prepričajte se, da je odklopnik varno nameščen na združljivo DIN letev.
- Preverite, ali ohišje zagotavlja ustrezno zaščito in odmik.
- Občasno preglejte terminale glede znakov pregrevanja, razbarvanja ali mehanske ohlapnosti.
- Preizkusite zaščitni sistem v skladu z zahtevami vzdrževanja napeljave.
Razporedi vzdrževanja morajo odražati okolje in delovni cikel. Industrijske instalacije z visokimi obremenitvami, pogostimi preklapljanji, prahom, vibracijami ali povišanimi temperaturami lahko zahtevajo pogostejše preglede kot rahlo obremenjeni notranji distribucijski sistemi.
Pogoste težave in pomisleki pri nakupu
Kupci visokotokovnih avtomatskih odklopnikov se pogosto srečujejo s številnimi praktičnimi izzivi. Obravnava teh vprašanj pred nabavo lahko prepreči zamude in težave pri namestitvi.
Nekateri seznami izdelkov omenjajo le generično "visoko prekinitveno zmogljivost". Kupci bi morali zahtevati natančno oceno, standard, napetost in osnovo za testiranje.
Izbira 125 A brez preverjanja zmogljivosti kabla in dejanskega konstrukcijskega toka lahko povzroči težave pri koordinaciji.
Večji vodniki zahtevajo sponke, ki so zasnovane tako, da sprejmejo zahtevano površino prečnega prereza. Pred nakupom je treba potrditi združljivost terminala.
Mednarodni kupci pogosto potrebujejo tehnične specifikacije, certifikate, risbe in informacije o izdelku za odobritev projekta.
Profesionalni dobavitelj bi moral biti sposoben zagotoviti jasne podatke o izdelku in kupcem pomagati razumeti razlike med nazivnim tokom, prekinitveno zmogljivostjo, lastnostmi izklopa in zahtevami glede namestitve.
Zakaj Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.razvija in proizvaja izdelke za zaščito tokokrogov za industrijske in komercialne električne aplikacije. Njegov objavljen portfelj izdelkov vključuje MCB, MCCB, RCBO, RCCB in sorodno opremo za zaščito tokokrogov.
Serija DAB7-125 je namenjena aplikacijam, ki zahtevajo večjo tokovno zmogljivost in visoko prekinitveno sposobnost kratkega stika. Objavljene specifikacije vključujejo 15 kA visoko izklopno zmogljivost, termično-magnetno sprožilno funkcijo, zasnovo za omejevanje toka, indikacijo pozitivnega kontakta in sponke, primerne za večje vodnike. :contentReference[oaicite:1]{index=1}
Podatki o tovarni proizvajalca opisujejo tudi namenske delavnice za žigosanje, točkovno varjenje, kovičenje, brizganje in montažo, ki podpirajo proizvodnjo izdelkov MCB in MCCB. :contentReference[oaicite:2]{index=2}
Za distributerje, trgovce na debelo z električno opremo, proizvajalce panelov in stranke OEM je ta vrsta proizvodne zmogljivosti lahko uporabna, kadar so dosledna dobava izdelkov, tehnična dokumentacija in konfiguracijska podpora pomembni deli odločitve o nakupu.
| Zahteva kupca | Ustrezna značilnost DAB7-125 |
|---|---|
| Visokotokovna zaščita tokokroga | Nazivni tok do 125A |
| Višje zahteve glede kratkega stika | Do 15 kA prekinitvene moči v skladu z objavljenimi informacijami o izdelku |
| Zaščita pred preobremenitvijo | Funkcija toplotnega sprožilca |
| Odziv na kratek stik | Funkcija magnetnega sprožilca |
| Večji vodniki | Velike kabelske sponke, zasnovane za vodnike do 35 mm² v skladu s podatki proizvajalca |
| Namestitev plošče | Modularna zasnova za montažo na DIN-letev |
Specifikacije izdelka je treba vedno potrditi glede na najnovejšo tehnično dokumentacijo pred končno odobritvijo projekta, zlasti če bo odklopnik nameščen v okolju z visokim okvarnim tokom ali v reguliranem električnem sistemu.
Pogosto zastavljena vprašanja
15KA se nanaša na kratkostično prekinitveno zmogljivost 15kA pod veljavnimi določenimi preskusnimi pogoji. Označuje raven predvidenega toka kratkega stika, ki naj bi ga naprava prekinila v skladu z veljavno oceno in standardom.
Ne. Pri izbiri je treba upoštevati zmogljivost prevodnika, značilnosti obremenitve, sistemsko napetost, pogoje okolja, tok napake, konfiguracijo polov in veljavne električne zahteve.
125A je povezan z nazivnim tokom odklopnika, medtem ko se 15kA nanaša na njegovo sposobnost prekinitve kratkega stika. Opisujejo različne značilnosti zaščitne naprave.
Upoštevati ga je mogoče kot primerna industrijska distribucijska vezja, ko električni sistem ustreza navedenim nazivnim vrednostim izdelka in zahtevam za namestitev.
Ne. Prekinitvena zmogljivost je le en dejavnik izbire. Prav tako je treba oceniti napetost, nazivni tok, karakteristike sprožitve, koordinacijo vodnikov, konfiguracijo polov in pogoje namestitve.
Toplotna zaščita obravnava pogoje trajne preobremenitve, medtem ko se magnetna zaščita hitro odzove na napake z visokim tokom, kot so kratki stiki.
Objavljene informacije DAB7-125 podjetja Shanghai DaDa Electric navajajo, da so njegovi veliki kabelski priključki primerni za bakrene in aluminijaste kable do 35 mm². Natančno razporeditev vodnikov je treba pred montažo vedno potrditi z veljavno tehnično dokumentacijo.
Kupci bi morali zahtevati tehnični list, veljavne standarde, nazivno napetost, podatke o izklopni moči, značilnosti potovanja, dimenzijske risbe, informacije o terminalih, certifikate in podrobnosti o embalaži, ki so pomembni za ciljni trg.
Končni premisleki
Miniaturni odklopnik 125 15KA izpolnjuje specifično kombinacijo zahtev: relativno visoka tokovna zmogljivost in izboljšana zmožnost prekinitve kratkega stika. Za inženirje in nabavne skupine je razumevanje, kaj posamezna ocena predstavlja, bistveno za pravilno tehnično odločitev.
Najpomembnejši premisleki presegajo vrednosti "125A" in "15kA". Popolna ocena mora vključevati nazivno napetost, okvarjeni tok, značilnosti izklopa, konfiguracijo polov, združljivost vodnikov, veljavne standarde, okolje namestitve in fizične dimenzije.
Serija DAB7-125 podjetja Shanghai DaDa Electric Co., Ltd. združuje visokotokovno zaščito s toplotno-magnetnim delovanjem, zasnovo za omejevanje toka, velikimi kabelskimi sponkami in objavljeno prekinitveno zmogljivostjo do 15 kA. Zaradi teh značilnosti je izdelek primeren za vrsto industrijskih in komercialnih distribucijskih aplikacij, če je pravilno usklajen z električnim sistemom.
Zgradite zanesljivejšo zaščitno rešitev
Iščete miniaturni odklopnik 125 15KA za industrijsko distribucijo, komercialne energetske sisteme, električne plošče ali projekte OEM?Shanghai DaDa Electric Co., Ltd.lahko zagotovi informacije o izdelku in tehnično podporo za vaše zahteve aplikacije.
Z našo ekipo delite nazivni tok, sistemsko napetost, konfiguracijo polov, zahtevano prekinitveno zmogljivost in pogoje uporabe. Za specifikacije izdelkov, posvetovanje o projektu ali zahteve za nakup v velikem obsegu,kontaktirajte nasza razpravo o ustrezni rešitvi za zaščito vezja.
