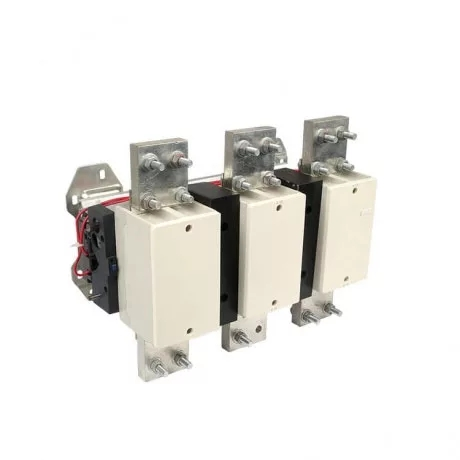

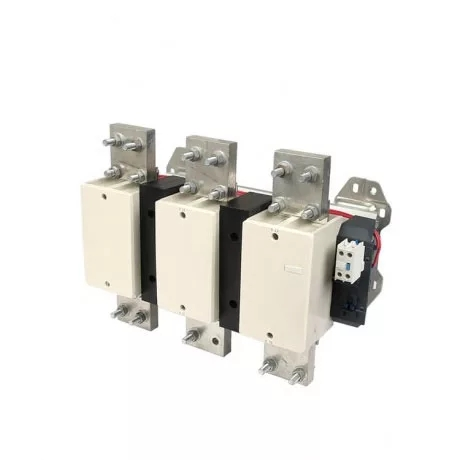

F Kontaktor

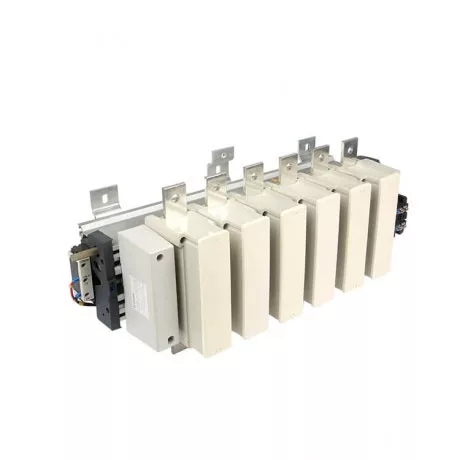

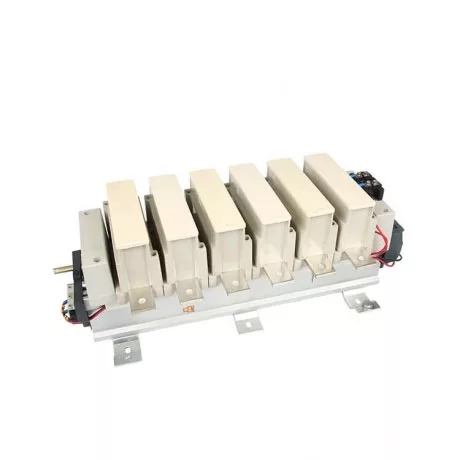

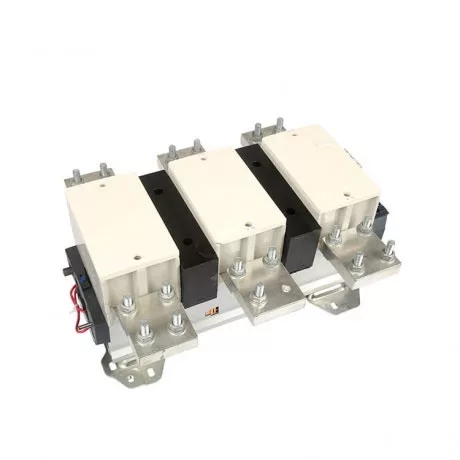

Izpolnite zahteve po moči velikih industrijskih sistemov s kontaktorjem CDADA LC1-F serije F – visokonapetostnim AC kontaktorjem, ki ga je razvil profesionalni dobavitelj Shanghai DADA Electric CO., LTD. po standardih IEC/EN 60947-4-1. Serija LC1-F, zasnovana za krmiljenje težkih motorjev in preklapljanje moči, podpira nazivne delovne tokove od 115 A do 1000 A in krmili 3-fazne motorje s kletko do 500 kW (pri 380–415 V, delovanje AC-3) ali 670 kW pri 690 V.

Na voljo v 3-polnih ali 4-polnih konfiguracijah je idealen za kompresorje, velike črpalke, drobilnike, hladilnike HVAC, rudarsko opremo in čistilne naprave. Z ocenama izkoristka AC-3 in AC-4 se spopada tako s standardnim zagonom motorja kot tudi z zahtevnimi aplikacijami, kot sta vstavljanje ali inštalacija. Kontaktor CDADA F, certificiran s CE, ocenjen za izolacijo 690 V in deluje pri temperaturah okolice od –5 °C do +40 °C, zagotavlja robustno in vzdrževanju prijazno delovanje tudi v težkih okoljih do 2000 m nadmorske višine.

Ključne specifikacije

Serija: F Kontaktor

Blagovna znamka: CDADA | Proizvajalec: Shanghai DADA Electric CO., LTD

Standard: IEC/EN 60947-4-1

Certificiranje: CE

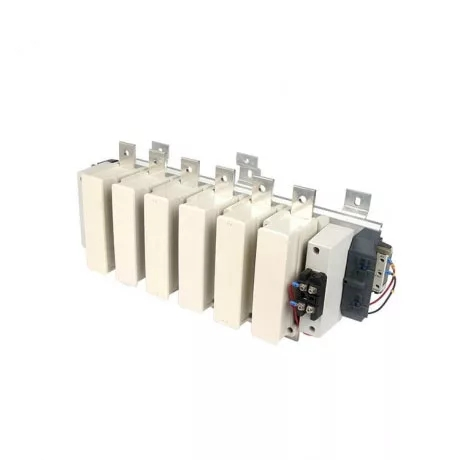

Palice: 3P ali 4P (pri večini modelov je možno izbrati polje)

Nazivni obratovalni tok (AC-3): 115A – 1000A

Nadzor moči motorja (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

Kategorije uporabe: AC-3 (delovanje motorja), AC-4 (priklop/inštalacija)

Nazivna izolacijska napetost: 690 V AC

Temperatura okolja: –5°C do +40°C

Nadmorska višina: ≤ 2000m

Montaža: Navpično ±5°, Montažna kategorija III

Napetost tuljave (AC): 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

Največji običajni grelni tok (AC-1): do 1200 A

Tehnični list

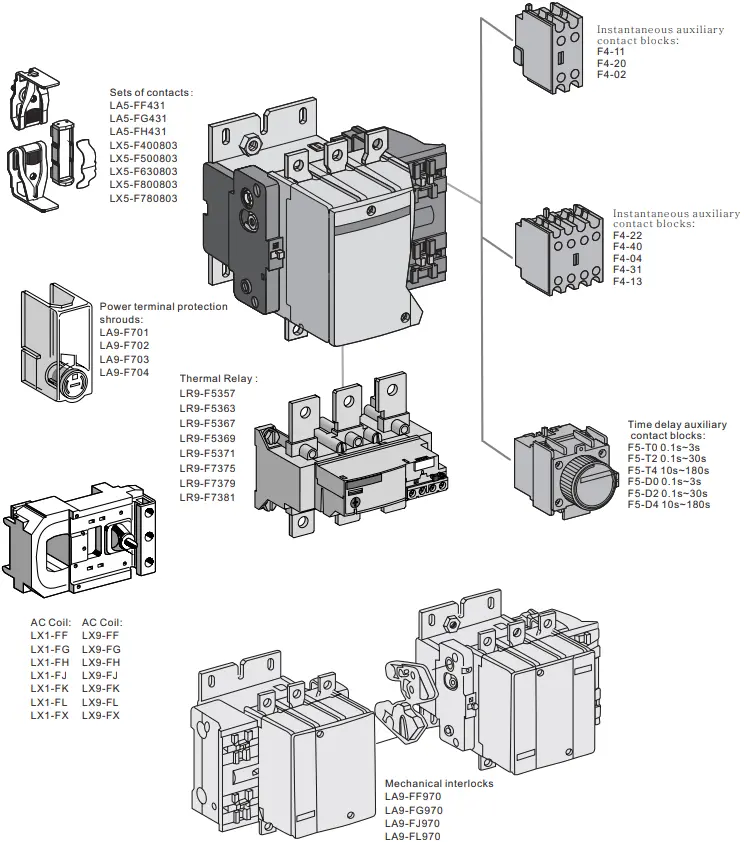

Dodatki

Zakaj izbrati kontaktor CDADA F?

★ Prava zmogljivost v težkih razmerah

Deluje z motorji do 1000 A in 500 kW+—popoln za rudarstvo, nafto in plin, jeklarne in komunalno infrastrukturo.

★ Globalna napetostna združljivost

Širok nabor možnosti AC tuljav (vključno s 415 V, 480 V, 600 V) zagotavlja brezhibno integracijo v evropske, severnoameriške, bližnjevzhodne in afriške projekte.

★ AC-4 ocenjen za zahtevne cikle

Za razliko od osnovnih kontaktorjev, LC1-F vzdrži pogosto vzvratno vožnjo, zaviranje in premikanje, kar je kritično za žerjave, dvigala in ekstruderje.

★ 4-polna prilagodljivost

Po potrebi preklopite v nevtralni položaj—idealno za sisteme TT, generatorske sklope ali občutljiva industrijska bremena.

★ Robustno upravljanje toplote in obloka

Optimizirane obločne komore in visokoprevodni kontakti zagotavljajo dolgo električno življenjsko dobo in nizko proizvodnjo toplote pri stalni obremenitvi.

★ Pripravljen za OEM & Panel Builder

Združljiv s standardno DIN letvijo ali montažo z vijaki in se odlično ujema s toplotnimi preobremenitvenimi releji CDADA za popolne rešitve zaganjalnika motorja.

★ Nenehno vlagamo v raziskave in razvoj, spremljamo svetovne standarde in tržne trende ter sodelujemo s strokovnjaki iz industrije, da nadgradimo naš portfelj izdelkov.

Tipične aplikacije

Krmiljenje velikih motorjev: drobilniki, kroglični mlini, centrifugalne črpalke

Energija in komunalne storitve: naprave za vodo/čiščenje odpadne vode, pomožne naprave za elektrarne

HVAC: Industrijski hladilniki, hladilni stolpi

Ravnanje z materialom: tekoči trakovi, dvigala z vedri

Pomorstvo in morje: ladijski motorni sistemi

Obnovljivi viri: črpalne hidroelektrarne, dovodni sistemi na biomaso

Pogosto zastavljena vprašanja (FAQ)

V1: Kakšna je razlika med kontaktorji serije D in F?

A1:

● Serija D (npr. LC1-D): za lahka do srednja dela (do 95 A / 45 kW).

● Serija F (LC1-F): Za težke industrijske namene (115 A–1000 A / 55 kW–500 kW+). → Serija F ima večje kontaktne reže, ojačane obločne žlebe in večjo kratkotrajno vzdržljivost.

V2: Ali lahko uporabim 4P F kontaktor za preklop nevtralnega?

A2: Da. 4-polna različica omogoča hkratni odklop vseh 3 faz + nevtralnega – kar je potrebno v nekaterih varnostnih ali izolacijskih aplikacijah (npr. preklop generatorja).

V3: Ali je preobremenitveni rele še vedno potreben?

A3: Vsekakor. Kontaktor samo preklopi moč - ne ščiti pred preobremenitvami ali izgubo faze. Za zaščito motorja vedno povežite s toplotnim ali elektronskim preobremenitvenim relejem.

V4: Kaj v praksi pomeni "ocena AC-4"?

A4: To pomeni, da lahko kontaktor varno obvladuje zamašitev motorja (vzvratno zaviranje) in inching (kratki izbruhi) – kar je običajno pri dvigalih, stiskalnicah in mešalnikih. To povzroča visoke tokovne udare; Ocena AC-4 zagotavlja vzdržljivost stika.

V5: Zakaj izbrati kontaktor CDADA F namesto svetovnih blagovnih znamk?

A5: CDADA ponuja:

● Pristna skladnost s standardom IEC 60947-4-1 s testno dokumentacijo

● Konkurenčne cene brez kompromisov pri kontaktih iz srebrove zlitine ali dušenju obloka

● Celoten razpon napetosti tuljave za svetovni izvoz

● Hitra vzorčna in velika dostava iz Kitajske

● Podpora OEM: označevanje po meri, pakiranje in tehnične datoteke (izjava CE, diagrami ožičenja)
