Praktični vodnik za odklopnike v oblikovanem ohišju

2026-08-25 0 Pusti mi sporočilo

Kaj je MCCB?

MCCB —odklopnik v oblikovanem ohišju— je nizkonapetostna zaščitna naprava, ki samodejno odklopi tokokrog, ko zazna preobremenitev ali stanje kratkega stika. Za razliko od varovalke jo je mogoče ponastaviti in ponovno uporabiti po potovanju. Znotraj oblikovanega ohišja termično-magnetni sprožilni mehanizem opravlja dve nalogi: termični element se odzove na trajno preobremenitev, medtem ko se magnetni element takoj odzove na napake kratkega stika. Rezultat je zaščita, ki ustreza obnašanju dejanskih električnih obremenitev.

Kdaj izbrati MCCB: glavni vhodni napajalniki, trifazne razdelilne plošče, velika motorna vezja ali katera koli točka, kjer predvideni tok kratkega stika presega tisto, kar lahko prekine MCB.

Ko je MCB dovolj: končna podvezja s skromnimi obremenitvami in nizkimi stopnjami napak — stanovanjske plošče, razsvetljava in vtičnice.

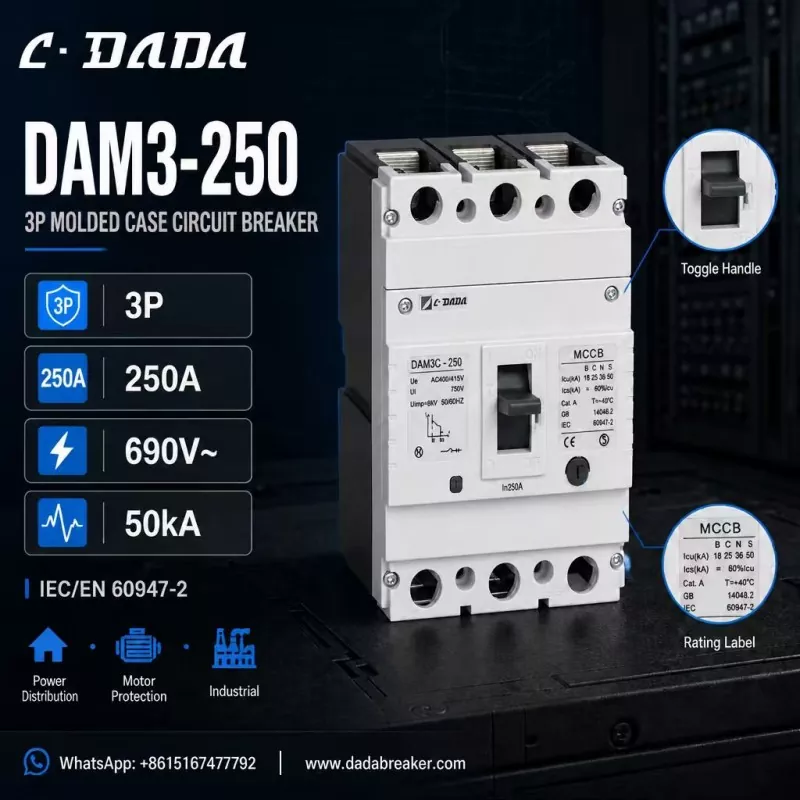

250A three-pole MCCB

Kako izbrati pravi MCCB

Nazivni tok (In)

1. — ujemanje z neprekinjeno obremenitvijo in dovoljenje prostora za zagonske tokove motorjev.

Prekinitvena zmogljivost (Icu / Ics)

2. — mora biti višji od pričakovanega kratkostičnega toka na mestu namestitve. Višja kot je stopnja napake, višji ICU potrebujete.

Poljaki

3. — 3P za trifazne sisteme, 4P, kjer je treba tudi nevtralno povezavo odklopiti.

Ocene napetosti

4. — preverite nazivno delovno napetost (Ue), izolacijsko napetost (Ui) in impulzno odpornost (Uimp) glede na sistem.

Standardi in certificiranje

5. — Skladnost s standardom IEC/EN 60947-2 in oznaka CE sta osnova za mednarodne projekte.

Aplikacija

6. — Zaščita motorja, distribucija električne energije in industrijske instalacije lahko zahtevajo drugačne nazivne vrednosti okvirja in značilnosti sprožitve.

Kako izgleda dobro določen 250A MCCB:

Če želite to narediti konkretnejše, si oglejte DAM3-250 proizvajalca C·DADA Electric – tripolni MCCB 250 A, ki ponazarja, kaj morate iskati v tem razredu naprav:

3P konfiguracija

● z nazivnim tokom 250A (In), primeren za trifazne razdelilnike

Ocene napetosti:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Prekinitvena moč do 50kA

● — Icu 18 / 25 / 36 / 50 kA v različicah B / C / N / S, tako da lahko inštalaterji primerjajo stopnje napak na različnih točkah omrežja

Skladnost z IEC/EN 60947-2 in GB 14048.2

● Oznaka CE, z jasnim preklopnim ročajem za VKLOP/IZKLOP za vidno stanje delovanja

● Izdelan za distribucijo električne energije, zaščito motorja in industrijske aplikacije

Logika v ozadju te specifikacije: 250 A, 3-polni okvir z izklopno zmogljivostjo razreda 50 kA pokriva večino potreb izdelovalcev plošč in izvajalcev – od glavnih razdelilnih plošč do napajalnih tokokrogov motorja – medtem ko vam več različic Icu omogoča pravo velikost stroškov glede na dejanske ravni napak.

Priporočilo za izbiro

● Za končna vezja do ~125 A z nizkimi stopnjami napak je MCB varčna izbira.

● Za glavno distribucijo, zaščito motorja in industrijsko stikalno opremo izberite MCCB z izklopno zmogljivostjo, ki presega pričakovani tok kratkega stika instalacije.

● Če ste v dvomih, povečajte prekinitveno zmogljivost za en razred: razlika v stroških je majhna, medtem ko je zaščitna rezerva lahko razlika med manjšo napako in večjim izpadom.

Pogosta vprašanja

V: Kaj je MCCB?

A: Aodklopnik v oblikovanem ohišjuje ponastavljiva nizkonapetostna zaščitna naprava, ki odklopi vezje ob preobremenitvi ali kratkem stiku, zasnovana za višje tokove in stopnje napak kot miniaturni odklopnik.

V: Kaj pomeni Icu na MCCB?

O: Icu je končna prekinitvena zmogljivost kratkega stika — največji okvarni tok, ki ga lahko prekine odklopnik. Ic je prekinitvena zmogljivost storitve, raven, ki jo lahko večkrat prekine in ostane operativna.

V: Kako izberem prekinitveno zmogljivost za svoj MCCB?

O: Izberite oceno Icu, ki je višja od predvidenega toka kratkega stika na mestu namestitve. Razdelilne plošče z visoko zmogljivostjo transformatorja ali dolgimi industrijskimi napajalniki običajno potrebujejo naprave razreda 36–50kA.

V: Kaj je DAM3-250 MCCB?

O: DAM3-250 je 250 A tripolni odklopnik v oblikovanem ohišju proizvajalca C·DADA Electric, ocenjen do 690 V z izklopno močjo do 50 kA, za distribucijo električne energije, zaščito motorja in industrijske aplikacije.
