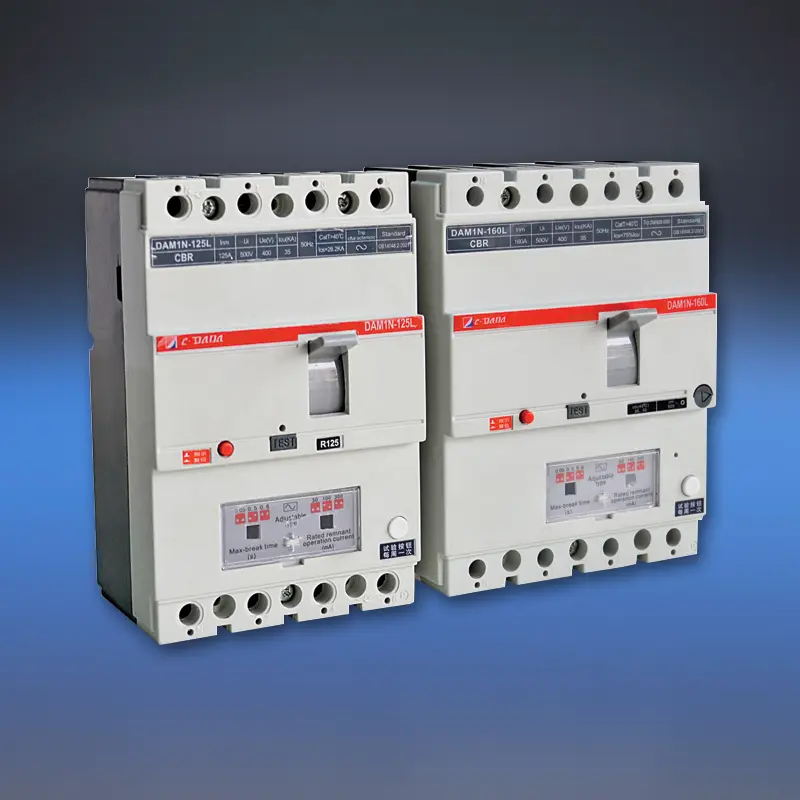

MCCB z zaščito proti puščanju

Izboljšajte električno varnost poleg zaščite pred preobremenitvijo in kratkim stikom z MCCB serije CDADA DAM1L z zaščito pred uhajanjem, integriranim odklopnikom v oblikovanem ohišju z vgrajeno funkcijo za diferenčni tok (RCD/ELCB). Zasnovan s strani profesionalnega proizvajalca Shanghai DADA Electric CO., LTD v skladu z mednarodnimi standardi, ta uhajajoči MCCB 4P združuje visoko zmogljivo distribucijo električne energije z zaznavanjem ozemljitvene napake, ki rešuje življenje in požar.

Ocenjeno od 10 A do 500 A pri 400 V/415 V, ponuja nastavljiv preostali obratovalni tok (30 mA–1000 mA) in izbirni časovni zamik, kar omogoča prilagojeno zaščito za osebno varnost (≤30 mA) ali preprečevanje požara (100 mA–500 mA+). Z večfazno napajano elektroniko ostane delujoč, tudi če ena faza odpove ali napetost pade na 50 V, kar zagotavlja neprekosljivo zanesljivost v kritični infrastrukturi, kot so predori, stolpnice, transportna vozlišča in industrijski obrati.

Ključne specifikacije

Model: Serija DAM1L – MCCB proti uhajanju ozemljitve (MCCB tipa CBR)

Poli: 4P (standard; 3P na voljo na zahtevo)

Nazivni tok (In): 10A – 500A

Nazivna napetost: 400V / 415V AC, 50Hz

Izolacijska napetost (Ui): 400V (≤160A), 690V (>250A)

Nastavitve preostalega toka (I△n): 30 mA, 100 mA, 300 mA, 500 mA, 1000 mA

Prilagodljivost: Prilagoditev I△n in časa potovanja na kraju samem (trenutno ali z zakasnitvijo)

Vrste prekinitvene zmogljivosti:

Tip B: osnovni (Inm < 100 A)

S Vrsta: Standardna

Tip H: Visoka stopnja (>160A)

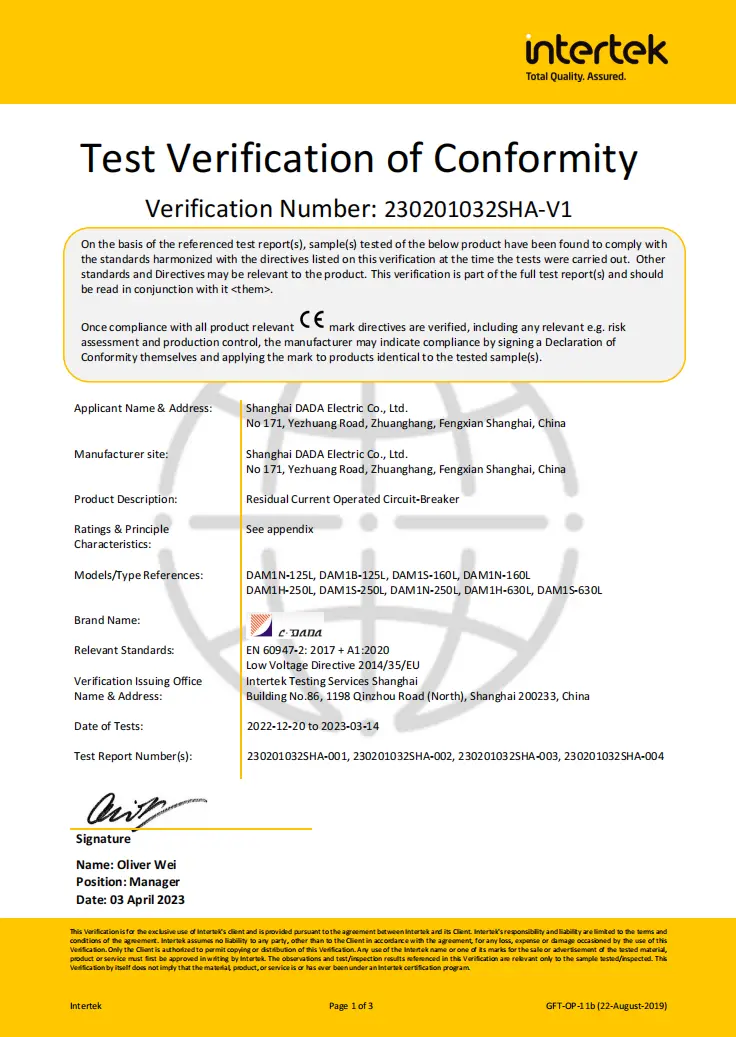

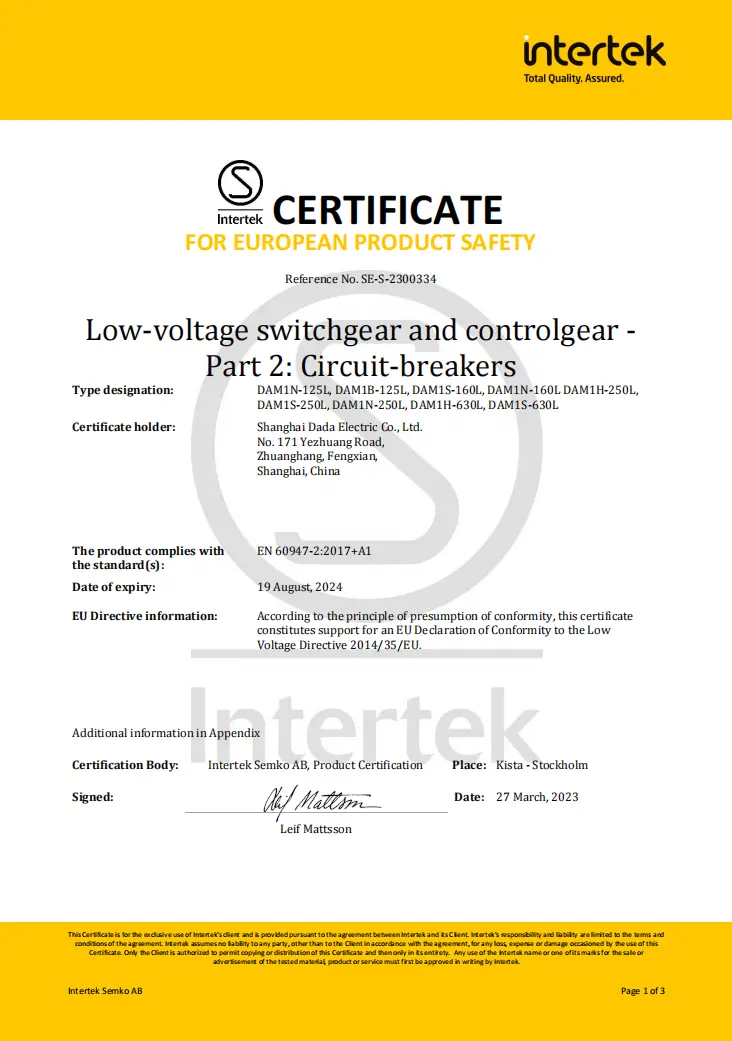

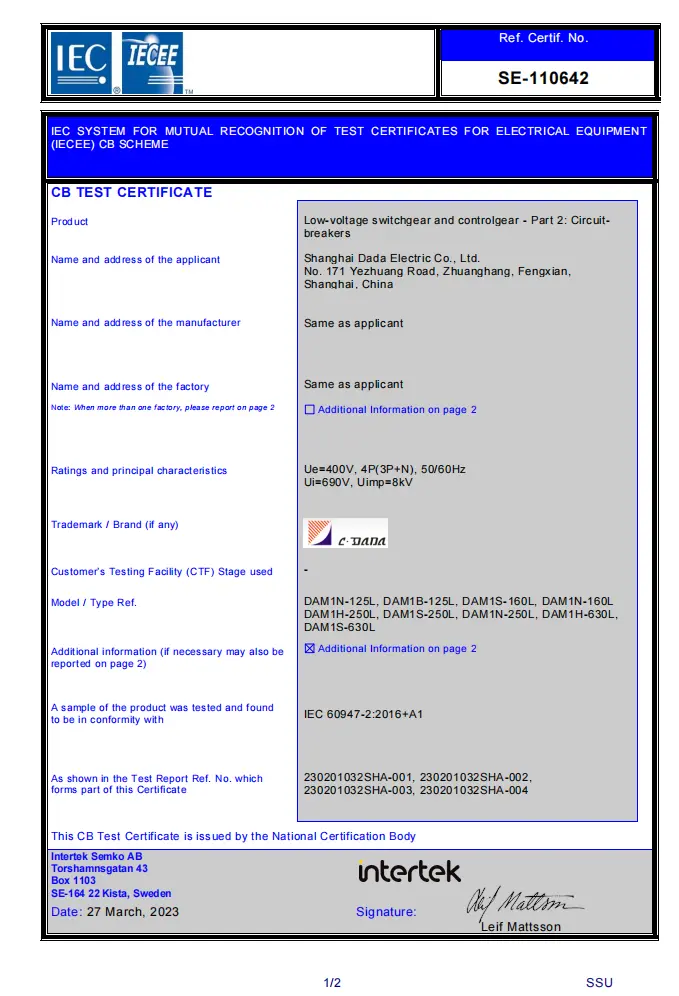

Certifikati: CE, CB, SEMKO

Ključne značilnosti:

★ Večfazno napajano RCD vezje → deluje do 50 V

★ Ločite glavne in obločne kontakte

★ Gumb za preizkus s pritiskom na pot

★ Nastavljiva magnetna nastavitev (0,8–1,0 × In)

★ Močna zmogljivost proti motnjam EMI/RFI

★ Celoten obseg dodatne opreme: odklopnik, pomožni/alarmni kontakti, vrtljivi ročaj

Tehnični list

Ozemljitveni odklopniki (ELCB)

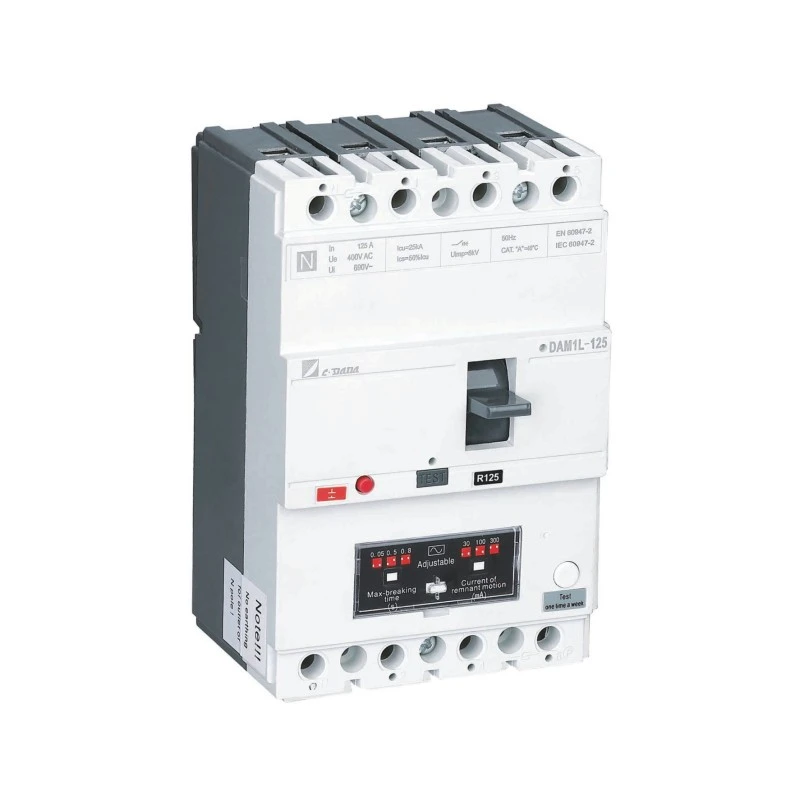

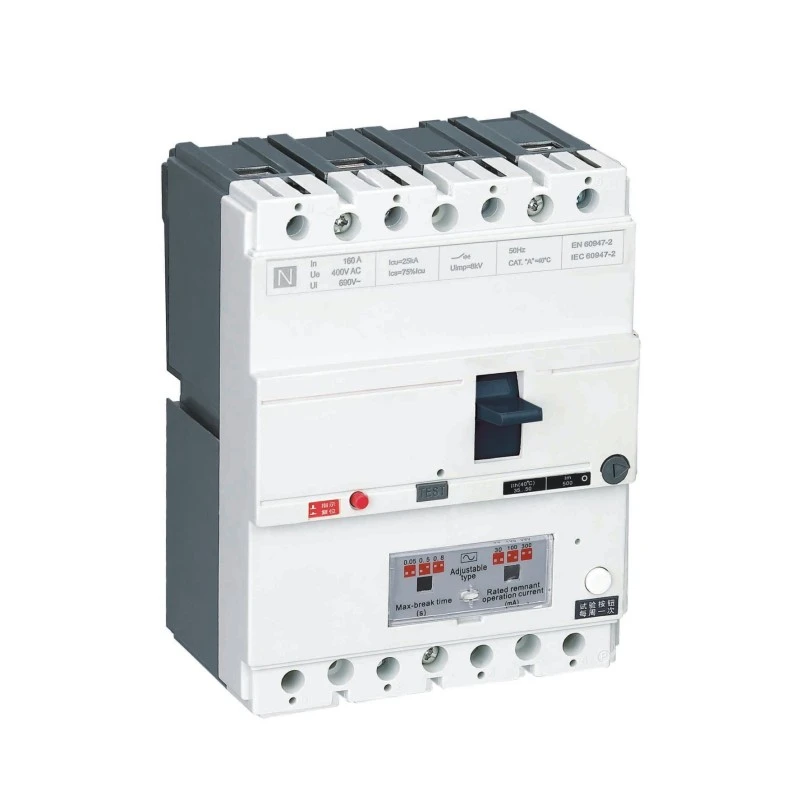

Model			DAM1-125L			DAM1-160L
Koda prekinitvene zmogljivosti			B	N	S	B	N	S
Nazivni tok velikosti okvirja - Inm (A)			125A			160A
Nazivni vhodni tok (40,50 ali 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400 V			400/415 V
Število polj			4P			4P
Icu (KA)			25	35	50	25	35	50
ICS (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(peak)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Prag preostalega toka (mA)			100-300-500			100-300-500
Časovni zamik (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrične lastnosti (V)			2500			3000
lonizacijska razdalja (mm)			≤30/0			≤30/0
Vzdržljivost	Skupni cikli		8000			8000
	Električna življenjska doba		1000			1000
	Mehansko življenje		7000			7000
Kategorija (EN 60947-2/IEC 60947-2)	Glavni tokokrog		A/0			A/0
	Pomožno vezje		AC-15			AC-15
Sprostitev pod napetostjo			√			√
Shunt sprostitev			√			√
Pomožni kontakt			√			√
Kontakt za alarm			√			√
Pomožni kontakt in alarmni kontakt			√			√
Mehanizem delovanja ročaja			√			√
Mehanizem električnega delovanja			√			√
Pokrov terminala			√			√
Ločilnik faz			√			√
	Š (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Teža	Fiksna različica 3P/4P		-			-
	Različica vtičnika 3P/4P		-			-
	Izvlecite različico 3P/4P		-			-

Zakaj izbrati CDADA MCCB z zaščito pred uhajanjem?

★ Prava vgrajena varnost

Za razliko od dodatnih modulov RCD ima DAM1L vgrajeno, tovarniško umerjeno zaščito pred uhajanjem—zagotavlja popolno koordinacijo in odpravlja težave z združljivostjo.

★ Večfazno napajanje za RCD vezje

Zgodnji RCD so odpovedali, če je bila ena faza izgubljena. Zasnova CDADA uporablja vse faze za napajanje zaščitne elektronike, tako da deluje tudi med izgubo faze ali močno prenizko napetostjo.

★ Dvojni zaščitni cilji v eni napravi

◆ 30 mA: izpolnjuje zahteve IEC za osebno zaščito pred udarci

◆ 100 mA–1000 mA: Preprečuje požare zaradi poslabšanja izolacije zaradi majhnih, vztrajnih zemeljskih napak

★ Prilagodljivo polje za pogoje v resničnem svetu

Natančno nastavite občutljivost in časovni zamik, da se izognete neprijetnemu spotikanju v mokrih okoljih (npr. avtopralnice, kmetije), hkrati pa ohranite varnost.

★ Zanesljivost industrijskega razreda

Zaradi visoke prekinitvene zmogljivosti (tip H), robustnega ločevanja oblokov in zaščite priključkov IP20+ je primeren za težka komercialna in industrijska okolja.

★ Globalna skladnost, lokalna vrednost

Certificirano za Evropo (CE/CB), nordijske države (SEMKO)—idealno za izvozne projekte—s konkurenčnimi cenami zaupanja vrednega kitajskega proizvajalca.

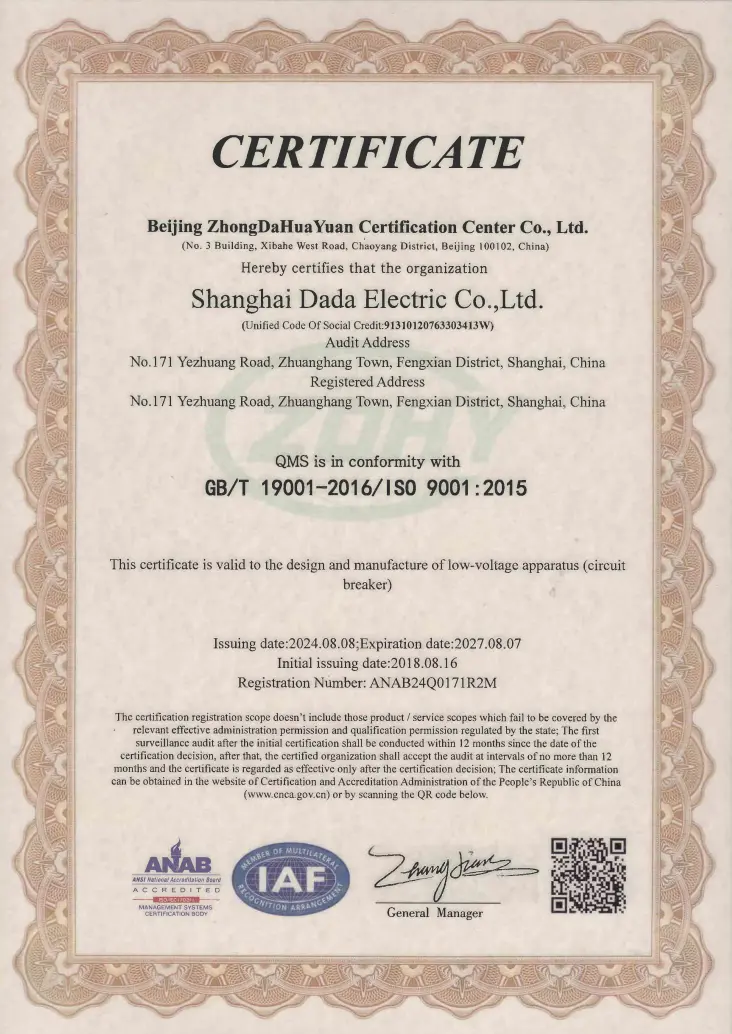

★ Naš proizvodni obrat je certificiran po sistemu vodenja kakovosti ISO9001:2015.

Tipične aplikacije

Visoke stanovanjske stavbe: glavni vhod ali talne plošče (300 mA za zmanjšanje nevarnosti požara)

Predori in podzemne železnice: kritična infrastruktura, ki zahteva varno odkrivanje puščanja

Bolnišnice in šole: 30 mA zaščita v mokrih prostorih (laboratoriji, stranišča)

Industrijski obrati: Motorni napajalniki z nadzorom zemeljske napake

Gradbišča: Začasna distribucija električne energije z zaščito osebja

pogosta vprašanja

V1: Kakšna je razlika med standardnim MCCB in MCCB z zaščito pred uhajanjem?

A1: Standardni MCCB ščiti samo pred preobremenitvijo in kratkimi stiki. DAM1L dodaja zaznavanje preostalega toka (ozemljitveno uhajanje) – sprožitev, ko tok uhaja v zemljo (npr. skozi osebo ali poškodovano izolacijo), kar preprečuje električni udar ali požar.

V2: Ali lahko uporabim 100A MCCB RCD za osebno zaščito?

A2: Samo, če je nastavljeno na 30 mA. Nazivni tok (100A) določa nosilnost; preostala nastavitev (I△n) določa varnostno funkcijo. Za zaščito pred udarom mora biti I△n ≤30 mA, ne glede na In.

V3: Zakaj vezje RCD potrebuje večfazno napajanje?

A3: Če se napaja samo iz ene faze, bi enofazna okvara onemogočila zaščito pred uhajanjem. Večfazna zasnova CDADA zagotavlja, da RCD ostane aktiven tudi med izgubo faze ali nizko napetostjo (do 50 V), kar je kritično za neprekinjeno varnost.

V4: Ali je 4P puščanje MCCB primeren za sisteme TT ali TN-S?

A4: Da - zasnovan je za sisteme TT, TN-S in IT. Zasnova 4P prekine vse faze in nevtralnost, kar je bistveno za sisteme TT, kjer nevtralnost ni zanesljivo ozemljena navzgor.

V5: Zakaj izbrati CDADA namesto modularnih RCD + MCCB kombinacij?

A5: CDADA DAM1L ponuja:

● Manjši odtis (integrirano v primerjavi z dvema napravama)

● Zagotovljena koordinacija (brez tveganja neusklajenosti)

● Nižji stroški in kompleksnost ožičenja

● Večja zanesljivost (enotna zaprta enota)

● Pri RCD-jih s fiksno občutljivostjo nastavitev na mestu ni mogoča
