Zakaj je miniaturni odklopnik DPN 6KA pomemben za sodobno električno zaščito?

A Miniaturni odklopnik DPN 6KAje zasnovan tako, da zagotavlja zanesljivo zaščito pred preobremenitvami in kratkimi stiki, hkrati pa združuje kompaktne dimenzije s praktično namestitvijo. Konfiguracija DPN je običajno povezana z razporeditvijo 1P+N, medtem ko se 6KA nanaša na nazivno prekinitveno zmogljivost kratkega stika 6 kA v skladu z veljavnimi standardi in določenimi preskusnimi pogoji. Ta priročnik pojasnjuje, kaj pomeni miniaturni odklopnik DPN 6KA, kako deluje, zakaj je njegova prekinitvena zmogljivost pomembna, kje se lahko uporablja, kako ga pravilno izbrati in namestiti ter kaj morajo kupci upoštevati pri nakupu opreme za zaščito tokokroga.

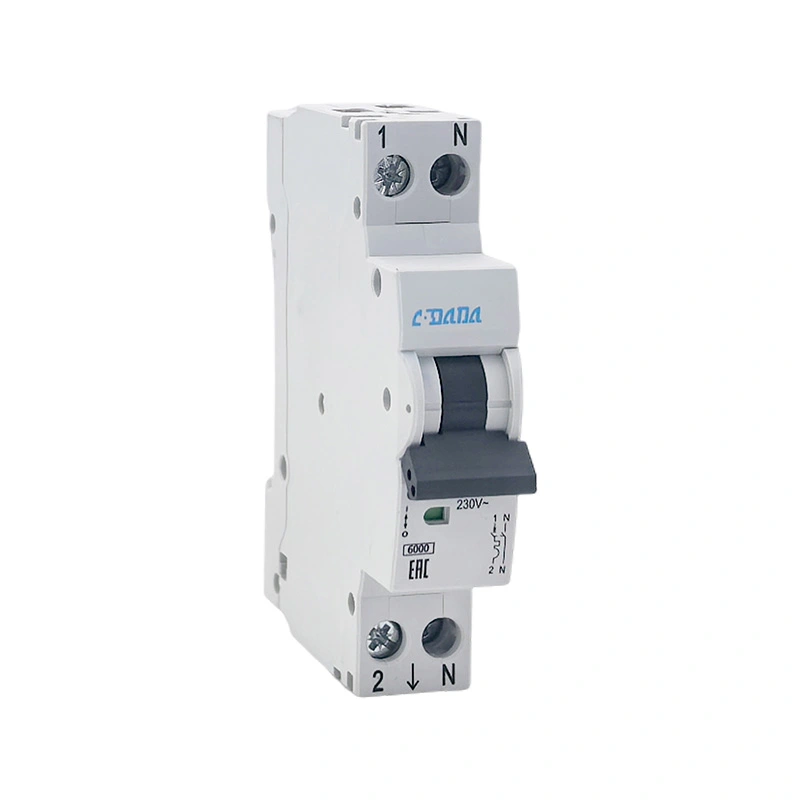

Kaj pomeni miniaturni odklopnik DPN 6KA?

Miniaturni odklopnik, običajno okrajšano kot MCB, je avtomatska zaščitna preklopna naprava, ki se uporablja za prekinitev električnega toka, ko pride do nenormalnih razmer. Za razliko od običajne varovalke, ki jo je običajno treba zamenjati po delovanju, je MCB na splošno mogoče ponastaviti, potem ko je bila napaka raziskana in je vezje varno.

IzrazDPNse običajno uporablja za opis kompaktnega1P+N konfiguracija, pri kateri je v napravo vgrajena zaščita na faznem vodniku, hkrati pa preklopi tudi ničelni vodnik. Natančna notranja razporeditev in ali je nevtralni vod zaščiten ali samo vklopljen je odvisen od posebne zasnove izdelka. Kupci naj torej preverijo tehnično dokumentacijo proizvajalca, namesto da razlagajo samo kratico.

The6KAoznačevanje, običajno zapisano kot6 kA, označuje nazivno prekinitveno moč kratkega stika 6 kA v skladu z ustreznim standardom, preskusnimi pogoji, napetostjo in specifikacijo izdelka. Praktično označuje raven pričakovanega kratkostičnega toka, ki ga je odklopnik zasnovan za varno prekinitev pod določenimi pogoji.

Zaradi te kombinacije kompaktne konfiguracije in določene zmožnosti prekinitve kratkega stika je miniaturni odklopnik DPN 6KA uporaben za številne nizkonapetostne distribucijske aplikacije, kjer sta pomembna prostor na plošči in zanesljiva zaščita tokokroga.

Kako deluje odklopnik DPN 6KA?

Tipični miniaturni odklopnik uporablja načela toplotne in magnetne zaščite. Termični mehanizem se odziva na trajni previsoki tok, medtem ko je magnetni mehanizem namenjen hitremu odzivu na napake z visokim tokom, kot so kratki stiki.

• Zaščita pred preobremenitvijo:Ko tok ostane nad normalno delovno ravnjo tokokroga dovolj časa, lahko termični mehanizem povzroči sprožitev odklopnika.
• Zaščita pred kratkim stikom:Visok okvarni tok lahko aktivira magnetni sprožilni mehanizem, kar omogoči hitro prekinitev tokokroga.
• Ročno preklapljanje:Upravljalni ročaj omogoča vklop ali izklop tokokroga med običajnim delovanjem, ko je izdelek zasnovan za to funkcijo.
• Osamitev napak:V razporeditvi DPN je mogoče fazne in ničelne vodnike odklopiti v skladu s preklopno zasnovo, določeno za napravo.
• Kompaktna distribucija:Faktor ozke oblike lahko pomaga električnim ploščam, da sprejmejo več vezij v omejenem prostoru DIN-tirnice.

Namen odklopnika ni le zaustavitev električne energije. Prekiniti mora nenormalni tok v pogojih, za katere je bil zasnovan, hkrati pa ostati zanesljiv med običajnim delovanjem. Zato je pomembna pravilna koordinacija z zgornjimi in spodnjimi zaščitnimi napravami.

Iz tega razloga lahko izbira odklopnika samo na podlagi njegove fizične velikosti ali nazivnega toka povzroči težave. Pred namestitvijo je treba vedno pregledati celotno električno specifikacijo.

Zakaj je pomembna izklopna zmogljivost 6KA?

Izklopna zmogljivost je ena najpomembnejših specifikacij, ki jih morate razumeti pri nakupu miniaturnega odklopnika. Nazivna vrednost 6 kA pomeni, da ima odklopnik nazivno kratkostično zmogljivost6000 amperovpod določenimi testnimi pogoji.

To veljanepomeni, da mora odklopnik neprekinjeno prenašati 6000 A. Nazivni tok odklopnika je posebna specifikacija. Na primer, odklopnik ima lahko nazivni tok, ki je primeren za tokokrog razsvetljave ali vtičnice, medtem ko ima prekinitveno zmogljivost kratkega stika 6 kA.

Pri novi namestitvi mora predvideni tok kratkega stika na mestu namestitve oceniti usposobljen električar. Izbrani odklopnik mora imeti ustrezno prekinitveno zmogljivost za namestitev in mora biti v skladu z veljavnimi lokalnimi zahtevami.

Katere so glavne prednosti?

Pravilno določen miniaturni odklopnik DPN 6KA lahko obravnava številne pogoste izzive v kompaktnih električnih distribucijskih sistemih.

Druga praktična prednost je lažja organizacija vezja. Namesto da bi ena sama zaščitna naprava oskrbovala preveč obremenitev, lahko pravilno načrtovana razdelilna plošča razdeli električne obremenitve v posamezne kroge. To olajša odpravljanje težav in lahko pomaga omejiti vpliv napake na prizadeto vezje.

Kje se pogosto uporablja?

Odklopnika DPN 6KA je mogoče upoštevati za široko paleto nizkonapetostnih distribucijskih aplikacij, pod pogojem, da se njihove električne ocene in certifikacijske zahteve ujemajo z namestitvijo.

• Stanovanjske razdelilne plošče
• Električni sistemi stanovanj in stavb
• Svetlobna vezja
• Vtičnice in vezja za splošno uporabo
• Majhne poslovne zgradbe
• Pisarne in maloprodajni objekti
• Nadzorne plošče in distribucijska vezja opreme
• Električne instalacije lahke industrije
• Pomožna vezja v električnih omaricah

Lahko so še posebej uporabni pri kompaktni distribucijski opremi, kjer mora inštalater uravnotežiti zaščito vezja z razpoložljivim prostorom za montažo. Vendar pa primernosti uporabe nikoli ne bi smeli določati zgolj iz imena izdelka.

Preden izberete določen model, je treba upoštevati vrsto obremenitve, velikost prevodnika, način namestitve, temperaturo okolice, stopnjo napake, napetostni sistem, ozemljitev in lokalne električne predpise.

Kaj morajo kupci preveriti pred izbiro?

Ena največjih napak pri nakupu je izbira odklopnika samo na podlagi nazivnega toka ali oznake 6 kA. Popolnejši pregled specifikacij lahko zmanjša težave z združljivostjo, zamude pri namestitvi in ​​nepotrebne stroške zamenjave.

1. Nazivni tok:Izberite glede na zasnovo vezja in pričakovano obremenitev, namesto da preprosto izberete največjo razpoložljivo oceno.
2. Nazivna napetost:Prepričajte se, da odklopnik ustreza napetosti in frekvenci električnega sistema.
3. Konfiguracija drogov:Preverite, ali je zahtevana razporeditev 1P+N in razumejte, kateri vodniki so zaščiteni in preklopljeni.
4. Prelomna zmogljivost:Potrdite, da nazivna vrednost 6 kA ustreza predvidenemu okvarnemu toku na mestu namestitve.
5. Krivulja potovanja:Preverite zahtevano karakteristiko sprožitve glede na obremenitev in nalet.
6. Standardi in certificiranje:Zahtevajte ustrezna poročila o preskusih, izjave in certifikacijske dokumente, ki veljajo za ciljni trg.
7. Združljivost terminalov:Preverite razpon velikosti vodnika, konstrukcijo sponk, zahteve za zategovanje in dostopnost povezave.
8. Združljivost z DIN-letvijo:Potrdite, da fizične mere ustrezajo predvidenemu razdelilnemu ohišju.
9. Delovno okolje:Upoštevajte temperaturo, vlažnost, nadmorsko višino, prah, vibracije in druge okoljske pogoje.
10. Doslednost dobavitelja:Za projekte, ki zahtevajo ponovna naročila, preverite proizvodno zmogljivost in postopke za nadzor kakovosti.

Za distributerje je še en pomemben vidik doslednost izdelka. Odbijač, ki ustreza specifikaciji v eni pošiljki, vendar se v kasnejših serijah bistveno razlikuje, lahko povzroči tveganje zalog in projekta. Kupci bi se zato morali z dobaviteljem vnaprej pogovoriti o postopkih nadzora kakovosti, standardih inšpekcije, pakiranju, označevanju in zahtevah glede ponovnega naročila.

Kaj je treba upoštevati med namestitvijo?

Električno namestitev mora izvesti usposobljen strokovnjak v skladu z navodili proizvajalca in veljavnimi električnimi predpisi. Tudi pravilno določeno odklopno stikalo DPN 6KA lahko slabo deluje, če je nepravilno nameščeno.

• Preden začnete delati na distribucijski opremi, izklopite instalacijo.
• Pred priključitvijo preverite napetost tokokroga in razporeditev ožičenja.
• Odklopnik varno namestite na ustrezno DIN letev ali montažni sistem.
• Uporabite prevodnike v obsegu velikosti, ki ga določi proizvajalec.
• Uporabite predpisani navor zategovanja sponk.
• Poskrbite za pravilno napeljavo prevodnikov in se izogibajte nepotrebni mehanski obremenitvi sponk.
• Preverite fazne in ničelne povezave v skladu s shemo ožičenja izdelka.
• Preverite, ali ima ohišje dovolj prostora, prezračevanje in zaščito.
• Izvedite ustrezne električne preizkuse, preden napajate zaključeno vezje.

Posebno pozornost si zasluži povezava s terminali. Ohlapna električna povezava lahko povzroči upor in toploto, medtem ko lahko neustrezno pripravljen prevodnik ogrozi mehansko stabilnost povezave. Namestitev mora zato upoštevati proizvajalčeve zahteve glede priprave vodnika in navora.

Nikoli ne uporabljajte odklopnika kot nadomestek za pravilno zasnovo tokokroga. Zaščitne naprave delujejo kot del celotnega električnega sistema, ki vključuje vodnike, obremenitve, zaščito pred tokom, ozemljitev in druge varnostne komponente.

Kako se DPN 6KA primerja z običajnimi konfiguracijami MCB?

Primerjava ne pomeni, da je ena konfiguracija univerzalno boljša. Ustrezna zasnova je odvisna od električnega sistema, lokalnih predpisov, razpoložljivega prostora na plošči, zahtevane izolacijske ureditve in usklajenosti z drugo zaščitno opremo.

Kako je mogoče vzdrževati uspešnost?

Miniaturni odklopniki na splošno zahtevajo omejeno rutinsko vzdrževanje, vendar je treba okoliški električni sistem vseeno občasno pregledati. Pogostega nepojasnjenega spotikanja nikoli ne smete prezreti.

• Preglejte terminale glede znakov pregrevanja, razbarvanja ali poškodb.
• Med načrtovanim vzdrževanjem električne napeljave preverite, ali so povezave ohlapne.
• Razdelilno ohišje vzdržujte čisto in brez čezmernega prahu ali vlage.
• Spremljajte ponavljajoča se potovanja in raziščite osnovni vzrok.
• Zamenjajte odklopnike, ki kažejo mehanske poškodbe ali nenormalno delovanje.
• Odklopnika ne ponastavljajte večkrat, ne da bi ugotovili, zakaj se je sprožil.

Odklopnik, ki se večkrat sproži, lahko pomeni preobremenitev, kratek stik, težave z izolacijo, napake na opremi, nepravilno izbiro odklopnika ali drugo težavo v namestitvi. Usposobljeno osebje bi moralo diagnosticirati težavo, preden tokokrog vrne v normalno delovanje.

Prav tako je koristno vzdrževati natančno označevanje plošč. Jasna identifikacija tokokrogov lahko naredi prihodnje preglede in vzdrževanje učinkovitejše, zlasti v poslovnih stavbah in večjih električnih omaricah.

Kaj lahko pričakujete od zanesljivega proizvajalca?

Ko nabavljate izdelke miniaturnega odklopnika DPN 6KA za veleprodajno distribucijo, električne projekte, aplikacije OEM ali sestavljanje plošč, je kakovost izdelka le en del odločitve o nakupu. Dosledna dokumentacija, nadzor proizvodnje, komunikacija in poprodajna podpora lahko prav tako pomembno vplivajo na uspeh projekta.

Shanghai DaDa Electric Co., Ltd.je potencialni vir dobaviteljev za stranke, ki iščejo izdelke za električno zaščito in povezane rešitve za odklopnike. Pri ocenjevanju katerega koli proizvajalca morajo kupci zahtevati podatkovne liste izdelkov in veljavno dokumentacijo o skladnosti, razjasniti natančno konfiguracijo modela ter potrditi zahteve glede proizvodnje in inšpekcije, preden oddajo naročilo v velikem obsegu.

Za uvoznike in distributerje je komunikacija še posebej pomembna. Pred potrditvijo nakupa je koristno določiti točen model izdelka, električne specifikacije, količino, način pakiranja, označevanje, zahteve glede dostave, postopek pregleda in dokumentacijo. To pomaga zmanjšati nesporazume med kupcem, proizvajalcem in končnim kupcem.

Pogosto zastavljena vprašanja

1. Kaj pomeni 6KA na miniaturnem odklopniku?

6KA, pogosteje zapisan kot 6 kA, označuje nazivno prekinitveno zmogljivost kratkega stika 6000 amperov pri določenih preskusnih pogojih. To ni običajni delovni tok odklopnika.

2. Kaj pomeni DPN v odklopniku?

DPN je običajno povezan s konfiguracijo 1P+N. Natančne zaščitne in preklopne funkcije so odvisne od zasnove proizvajalca, zato je treba pred namestitvijo preveriti podatkovni list izdelka.

3. Ali je odklopnik 6 kA primeren za vsako električno napeljavo?

Ne. Izklopna zmogljivost mora ustrezati predvidenemu kratkostičnemu toku na mestu namestitve. Upoštevati je treba tudi nazivno napetost, tok, karakteristiko izklopa, pogoje namestitve in veljavne predpise.

4. Ali 6 kA pomeni, da lahko odklopnik neprekinjeno prenaša 6000 A?

Ne. Vrednost 6 kA se nanaša na zmožnost prekinitve kratkega stika in ne na nosilnost neprekinjenega toka. Nazivni tok je posebna specifikacija.

5. Ali se lahko odklopnik DPN 6KA uporablja v stanovanjskih razdelilnih deskah?

Lahko je primeren za nekatere stanovanjske aplikacije, če se električne vrednosti, konfiguracija, dimenzije, certifikati in zahteve za namestitev ujemajo z vezjem in lokalnimi predpisi.

6. Katere podatke moram navesti, ko zahtevam ponudbo?

Navedite zahtevani nazivni tok, nazivno napetost, konfiguracijo polov, karakteristiko izklopa, prekinitveno zmogljivost, količino, ciljni trg, veljavne standarde, zahteve glede pakiranja in vse zahteve OEM ali označevanja. To pomaga dobavitelju, da bolj učinkovito oceni zahtevo.

7. Zakaj se miniaturni odklopnik večkrat sproži?

Ponavljajoče se izklopi so lahko posledica preobremenitve, kratkega stika, okvarjene opreme, težav z ožičenjem, neustrezne izbire odklopnika ali drugih električnih napak. Vzrok bi moralo ugotoviti usposobljeno osebje, namesto da bi odklopnik znova nastavljali.

8. Ali je DPN isto kot dvopolni odklopnik?

Ni nujno. Čeprav lahko naprava DPN vključuje fazno in nevtralno preklapljanje, se lahko njena notranja zaščita in preklopna ureditev razlikujeta od običajne dvopolne zaščitne naprave. Vedno preverite proizvajalčev načrt ožičenja in tehnične specifikacije.

9. Kakšna je razlika med nazivnim tokom in prekinitveno zmogljivostjo?

Nazivni tok se nanaša na tok, ki ga mora prenesti odklopnik med normalnim delovanjem pod določenimi pogoji. Prekinitvena zmogljivost se nanaša na njegovo sposobnost, da varno prekine določen tok kratkega stika.

10. Katera je najpomembnejša specifikacija pri naročanju kladiva DPN 6KA?

Ni enotne specifikacije, ki bi veljala za vsako namestitev. Skupaj je treba preveriti nazivni tok, napetost, konfiguracijo polov, karakteristiko izklopa, prekinitveno zmogljivost, veljavne standarde, fizične mere in pogoje namestitve.

Pišite nam za rešitve za miniaturne odklopnike DPN 6KA

Izbira pravega odklopnika je navsezadnje povezana z zmogljivostjo zaščite z dejanskimi zahtevami električne napeljave. Miniaturni odklopnik DPN 6KA lahko ponudi praktično kombinacijo kompaktne konfiguracije, zaščite pred preobremenitvijo, zmožnosti prekinitve kratkega stika in priročnega upravljanja tokokroga, če je pravilno določen in nameščen.

Če nabavljateMiniaturni odklopnik DPN 6KAizdelki za razdelilne plošče, električne projekte, aplikacije OEM ali veleprodajno dobavo,Shanghai DaDa Electric Co., Ltd.lahko zagotovi informacije o izdelku in razpravlja o vaših tehničnih zahtevah.Kontaktirajte nasz zahtevano nazivno vrednostjo toka, napetostjo, količino, uporabo in ciljnim trgom, da bi razpravljali o ustrezni rešitvi. Kontaktirajte Shanghai DaDa Electric Co., Ltd., da se pogovorite o specifikacijah, vzorcih, množičnih naročilih in projektnih zahtevah.
