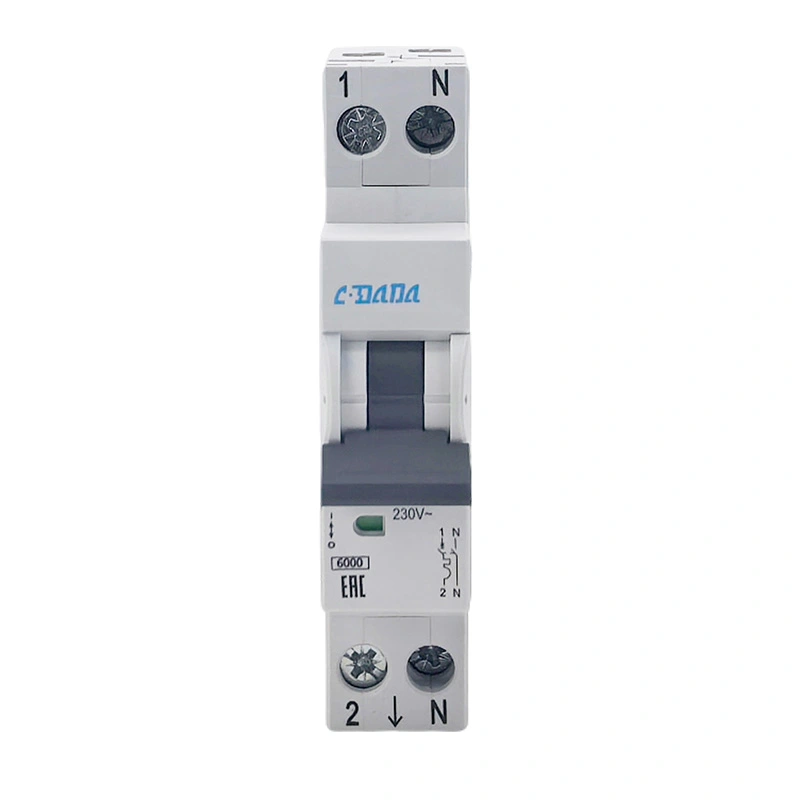

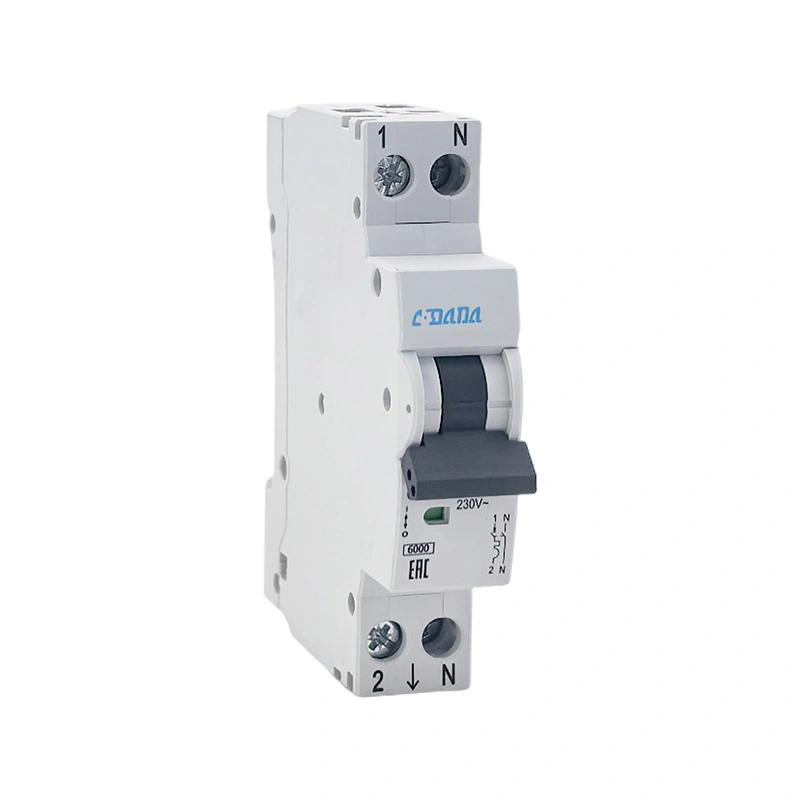

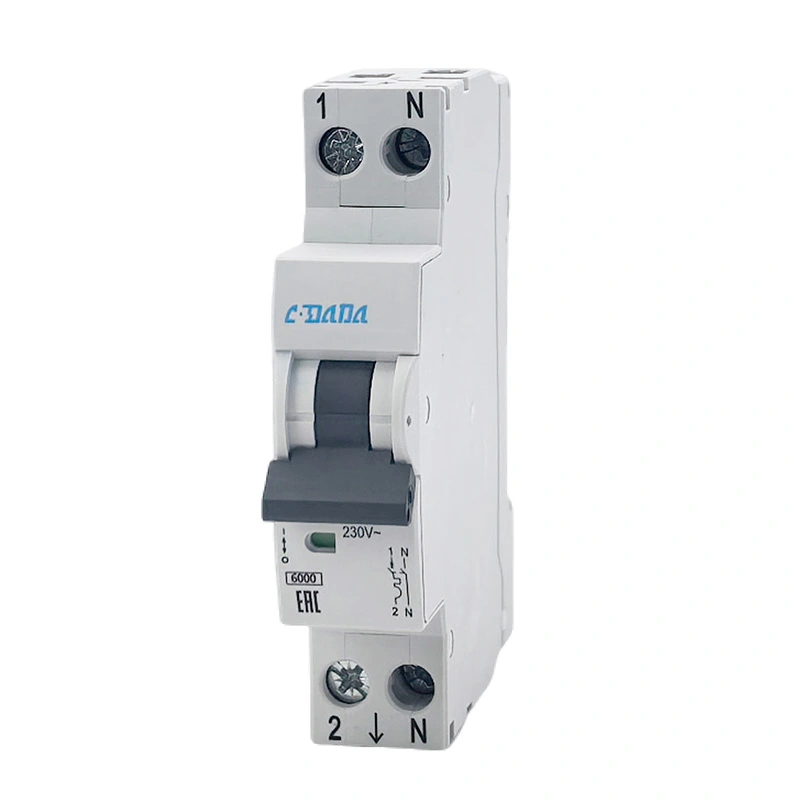

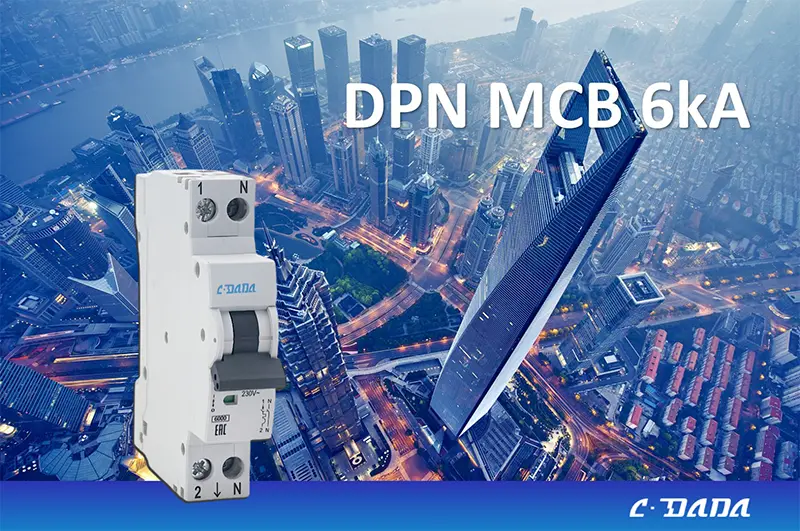

Miniaturni odklopnik DPN 6KA

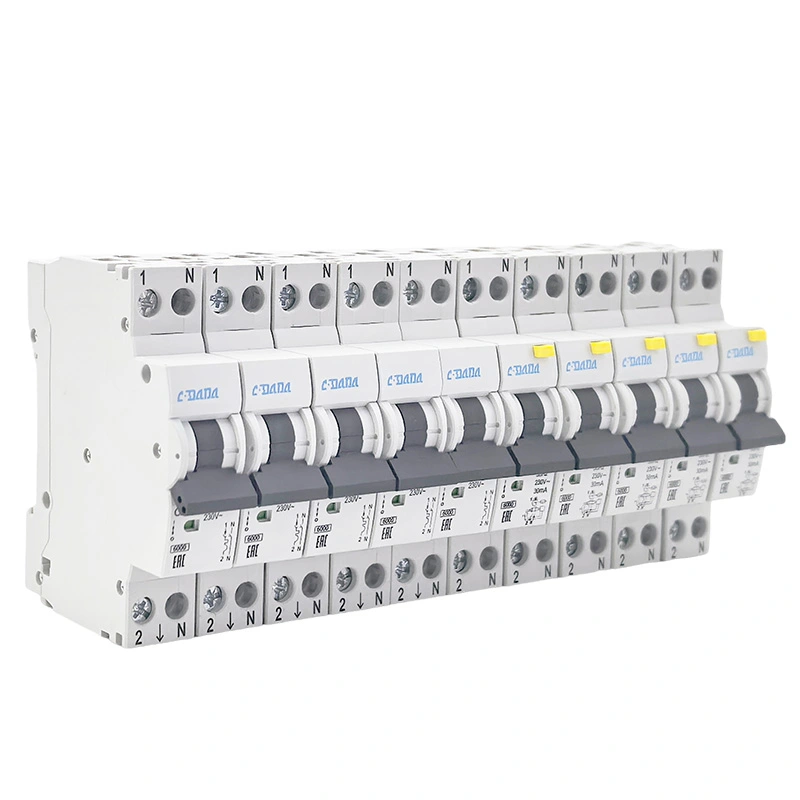

Miniaturni odklopnik CDADA DAB7N DPN 6KA je profesionalni miniaturni odklopnik z dvojnim preklopom 1P+N, ki ga je neodvisno razvil Shanghai DADA Electric, zanesljiv proizvajalec z več kot 40-letnimi izkušnjami. S 6 kA visoko izklopno zmogljivostjo, sinhronim delovanjem in N-polno zasnovo "najprej naredi, zlomi pozneje" učinkovito izboljša učinkovitost gašenja obloka in varno ščiti tokokroge in opremo. Pogosto se uporablja v razdelilnih omaricah, dekoraciji doma, komercialnem napajanju in razsvetljavi, zato je prva izbira za globalne kupce, distributerje in stranke OEM.

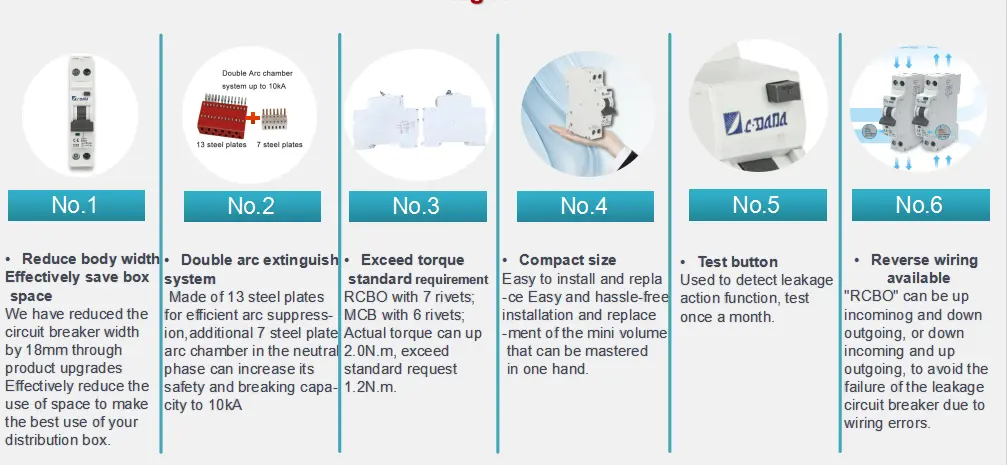

Kakšne so prednosti MCB DPN 6KA?

★ Struktura 1P+N DPN, dvojne prelomne točke, varnejše in zanesljivejše

★ N pol se najprej naredi in zlomi kasneje, izboljša prekinitveno zmogljivost obloka

★ 6kA realna izklopna zmogljivost, močna zaščita pred kratkim stikom

★ Kompaktna širina 17,8 mm, prihrani prostor v omari

★ Krivulje izklopa B/C so na voljo za različne obremenitve

★ Stopnja zaščite IP20, varen na dotik

★ Širok razpon ožičenja: 1–25 mm² prilagodljiv kabel

★ Montaža na DIN letev, hitra in stabilna namestitev

★ Odpornost na visoke in nizke temperature: -25 ℃ ~ +50 ℃

★ Dolga mehanska življenjska doba do 20.000-krat

Aplikacije

Miniaturni odklopnik CDADA DPN 6KA se pogosto uporablja v:

★ Stanovanjske zgradbe, stanovanja, vile, dekoracija doma

★ Pisarne, trgovine, hoteli, šole, bolnišnice

★ Svetlobni tokokrogi, električne vtičnice, mala električna oprema

★ Gospodinjski aparati: bojlerji, klimatske naprave, električni grelci

★ Rekonstrukcija starega tokokroga in nadgradnja razdelilne omarice

★ Komercialni in civilni nizkonapetostni distribucijski sistemi

Tabela tehničnih parametrov

Orisne dimenzije

★ Dolžina: 82,5 mm

★ Višina: 73,2 mm

★ Širina: 17,8 mm (standardna širina 1 modula)

★ Montaža: 35 mm DIN letev

★ Ožičenje: primerno za 1–25 mm² fleksibilen/togi kabel

★ Debelina vodila: 0,8–2 mm

Standardni predmeti testiranja

★ 1,13 V preskusu brez spotikanja (≥1 ura)

★ 1,45 v preizkusu spotikanja (<1 ura)

★ 2,55 In preobremenitveni akcijski test

★ Magnetni trenutni preizkus sprožitve (3In/5In za krivuljo B/C)

★ Dielektrični preizkus napetosti

★ Test dviga temperature

★ Preizkus prekinitvene moči kratkega stika (6kA)

★ Mehanski in električni preizkus življenjske dobe

★ Preskus delovanja pri visokih in nizkih temperaturah

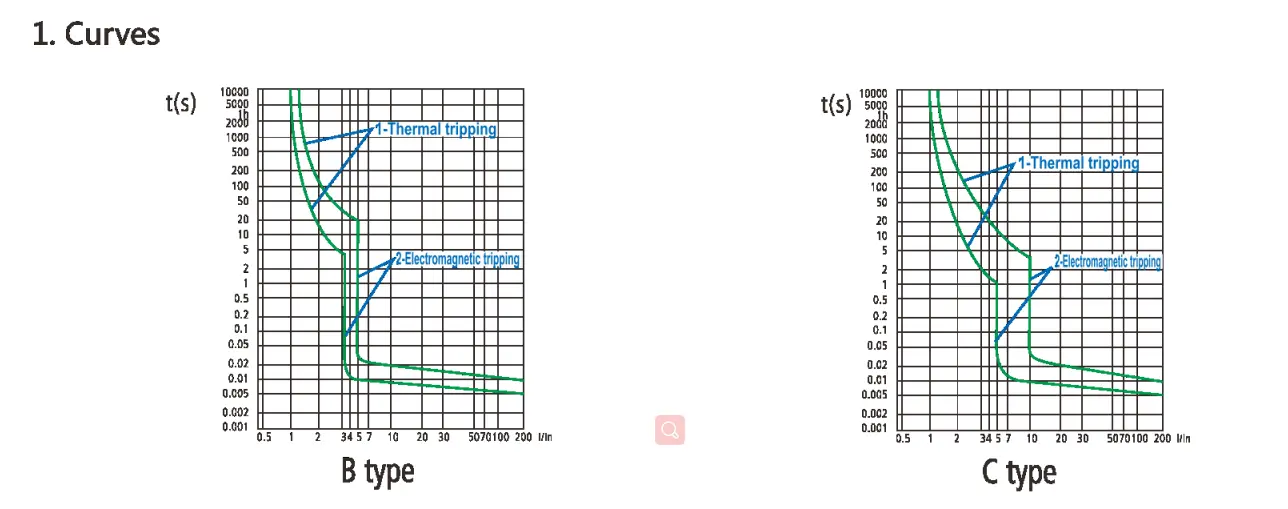

Izklopne karakteristične krivulje

IEC 60898-1

Magnetno sproščanje

Ko pride do kratkega stika v tokokrogu, takojšnjo sprožitev doseže magnet z železnim jedrom. V skladu s standardom IEC60898 lahko ta izdelek razdelimo na tri vrste: B, C in D.

Toplotno sproščanje

●Ko pride do preobremenitve v tokokrogu, se bo bimetalni trak odklopnika upognil zaradi toplote, kar bo povzročilo odklop kontaktov in povzročilo toplotno sprožitev;

●Standard IEC določa časovni razpon sprožitve za različne preobremenitvene tokove;

●Referenčna temperatura testnega okolja je 30 °C.

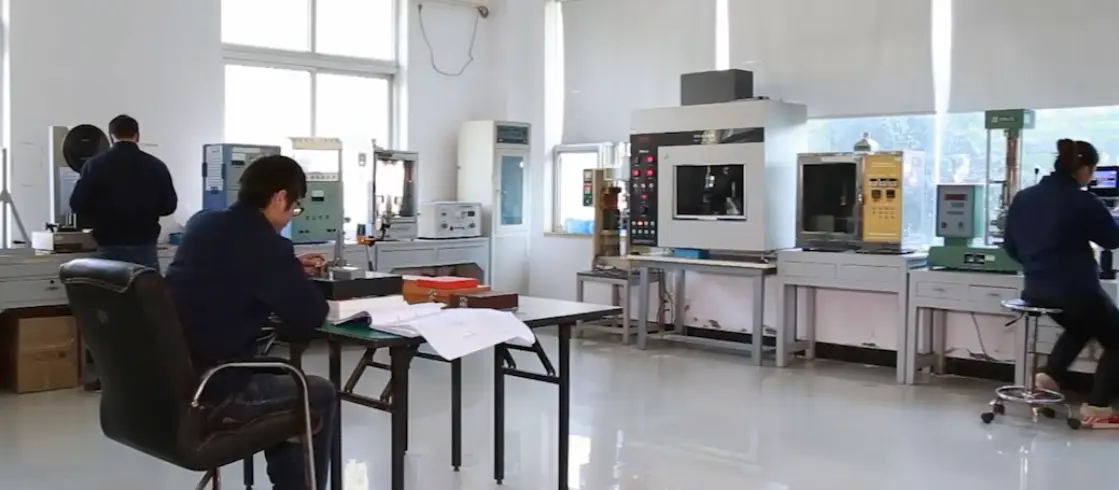

Postopek kontrole kakovosti

1. Dohodni pregled surovin in preverjanje certificiranja

2. Samodejno brizganje in natančno žigosanje kovin

3. Sestavljanje in kalibracija polizdelka

4. 100-odstotni polni preizkus karakteristike sprožitve

5. Preizkus odpornosti na napetost in izolacijo

6. Preskus staranja pri visokih in nizkih temperaturah

7. Pregled videza, dimenzij in logotipa

8. Končni pregled pakiranja in pošiljke

Pakiranje in pošiljanje

★ Standardna izvozna škatla s podlogo, odporno na udarce

★ Skupinska škatla je pakirana, da se izognete praskam

★ Jasna oznaka: model, tok, poli, količina, certifikat

★ Primerno za prevoz po morju, zraku in kopnem

★ Podpira embalažo OEM, logotip in etiketo po meri

Primeri uspeha strank

CDADA MCB DPN 6KA je bil izvožen v več kot 50 držav in regij:

★ Dolgoročna dobava v razsutem stanju za evropske in azijske distributerje

★ Projekti prenove gospodinjstev na Bližnjem vzhodu in v Afriki

★ OEM sodelovanje z znanimi mednarodnimi električnimi znamkami

★ Podpora distribuciji električne energije za razvijalce nepremičnin

★ Stabilna naročila elektro izvajalcev in sistemskih integratorjev

Zakaj izbrati DADA Electric?

★ 40+ let poklicnih izkušenj na področju raziskav in razvoja ter proizvodnje odklopnikov

★ 90 % osnovnih komponent proizvedenih v podjetju, stabilen nadzor kakovosti

★ Certifikat ISO9001, popolna skladnost z mednarodnimi standardi

★ Popolni certifikati: CE, CB, CCC itd.

★ Velika proizvodna zmogljivost, hitra dostava za množična naročila

★ Profesionalna tehnična podpora in poprodajne storitve

★ Sprejmite prilagajanje OEM in ODM za izpolnjevanje zahtev trga

★ Globalni logistični sistem, varna in točna dostava
