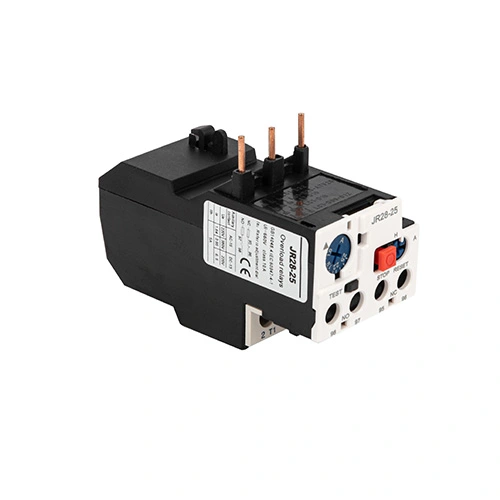

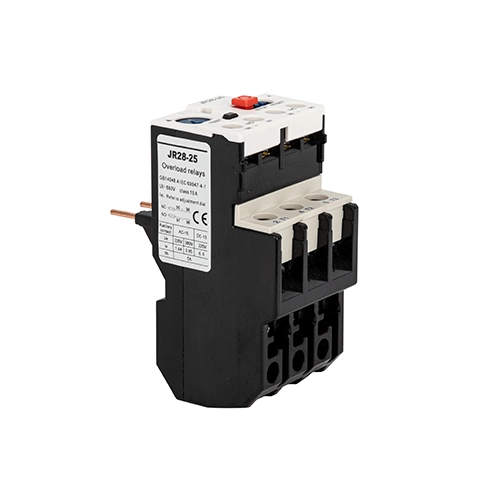

JR28 Termični preobremenitveni rele

Zaščitite svoje motorje s toplotnim preobremenitvenim relejem JR28, robustno in inteligentno zaščitno rešitvijo, ki jo je razvil CDADA, zanesljiv proizvajalec na Kitajskem. Rele JR28, zasnovan za brezhibno integracijo s kontaktorji serije CDADA D (D9 do D150), zagotavlja celovito zaščito pred:

● Overloads

● Izpad faze (izguba ene faze)

● Predolgi zagonski časi motorja

● Dolgotrajno zastajanje rotorja

Z obsežnim nastavljivim razponom toka od 0,1 A do 140 A serija JR28 pokriva aplikacije od majhnih ventilatorjev do velikih industrijskih črpalk in kompresorjev. Ima testni gumb za preverjanje krmilnega tokokroga, jasen indikator izklopa, izbiro ročne ali samodejne ponastavitve in pokrov, ki ga je mogoče zatesniti, da preprečite nepooblaščene nastavitve. Zgrajen na preizkušeni bimetalni toplotni tehnologiji in skladen z IEC 60947-4-1, CDADA JR28 zagotavlja zanesljivo in vzdrževanju prijazno zaščito motorja v zahtevnih okoljih po vsem svetu.

Ključne specifikacije

Serija: JR28 Termični preobremenitveni rele

Blagovna znamka: CDADA | Proizvajalec: Shanghai DADA Electric CO., LTD

Združljivost: Zasnovan za kontaktorje D9, D12, D18 … do D150 (serija LC1-D/F)

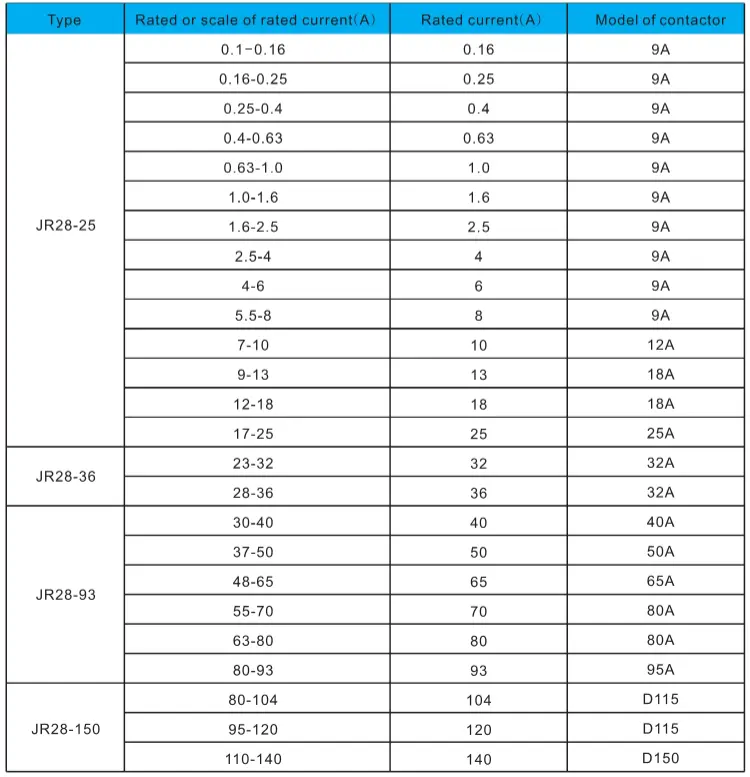

Razpon nazivnega toka: 0,1 A – 140 A (več modelov: JR28-25, JR28-36, JR28-93, JR28-150 itd.)

Poli: 3-polni (nadzoruje neuravnoteženost vseh faz)

Zaščitne funkcije:

★ Toplotna preobremenitev

★ Zaznavanje izpada faze

★ Dolgo spremljanje začetnega časa

★ Zaščita pred zastojem rotorja

Način ponastavitve: ročni ali samodejni (preko izbirnega stikala)

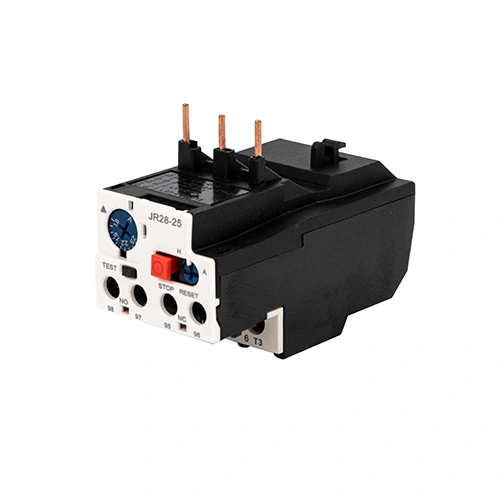

Testni gumb: Simulira izklop—aktivira tako NO kot NC pomožne kontakte

Gumb Stop: Odpre samo NC kontakt (za signalizacijo v sili)

Indikator izklopa: Vizualna zastavica prikazuje stanje izklopa

Zaklepanje nastavitve: Pokrov je mogoče zatesniti za delovanje, zaščiteno pred posegi

Pomožni kontakti: Standardni 1NO + 1NC (za alarme, PLC povratne informacije ali zapore)

Montaža: zaskočna zasnova neposredno na združljive kontaktorje CDADA

Certificiranje: Skladno z IEC/EN 60947-4-1 (dokumentacija CE je na voljo)

Zakaj izbrati toplotni preobremenitveni rele CDADA JR28?

★  Široka trenutna pokritost

Od 0,1 A do 140 A—podpira vse od frakcijskih HP motorjev do 110kW+ industrijskih pogonov.

★ Popolna združljivost s kontaktorji serije D

Zasnovan tako, da ustreza D9 do D150—zagotavlja popolno mehansko in toplotno koordinacijo.

★ Napredne diagnostične funkcije

★ Gumb TEST preveri krmilno ožičenje brez prekinitve napajanja

★ Gumb STOP omogoča zunanjo signalizacijo

★ Indikator potovanja pospeši odpravljanje težav

★ Zanesljivost industrijskega razreda

Pravi bimetalni termični mehanizem (ne elektronski)—odporen na EMI, napetostne skoke in napake programske opreme.

★ Pripravljen za varnost in skladnost

Pokrov, ki ga je mogoče zapreti, izpolnjuje zahteve ISO, CE in zahteve tovarniške revizije za zaklenjene nastavitve.

★ Stroškovno učinkovita zaščita

Preprečuje izgorevanje motorja, skrajša čas izpadov in podaljša življenjsko dobo opreme – idealno za proizvajalce originalne opreme in sistemske integratorje.

★ Podrobnosti pakiranja se razlikujejo glede na izdelek. Te informacije zagotavljamo v naših ponudbah in pakirnih listah. Standardni izvozni kartoni so zasnovani za optimalno paletizacijo in nakladanje kontejnerjev.

Tipične aplikacije

★ Sklopi zaganjalnikov motorjev: v kombinaciji s kontaktorji za črpalke, ventilatorje, transporterje

★ HVAC sistemi: hladilniki, hladilni stolpi, naprave za obdelavo zraka

★ Voda in odpadna voda: potopne in centrifugalne črpalke

★ Proizvodnja: Mešalniki, ekstruderji, pakirne linije

★ Rudarstvo in gradbeništvo: drobilniki, dvigala, prezračevalni ventilatorji

Pogosto zastavljena vprašanja

V1: Kakšna je razlika med serijama JR28 in LRD?

A1: Oba sta toplotna preobremenitvena releja proizvajalca CDADA. Serija JR28 podpira višje tokove (do 140 A) in je zasnovana za večje kontaktorje (do D150), medtem ko LRD običajno pokriva nižja območja (do ～104 A). Funkcionalno ponujajo podobno zaščito, vendar je JR28 optimiziran za težko industrijsko uporabo.

V2: Ali lahko uporabim termični preobremenitveni rele JR28 s kontaktorji, ki niso CDADA?

A2: Čeprav je v nekaterih primerih to mogoče, optimalno delovanje in garancijska podpora zahtevata združevanje s kontaktorji CDADA serije D (D9–D150). Mehansko prileganje, odvajanje toplote in koordinacijske krivulje so potrjene kot sistem.

V3: Kako deluje zaščita pred izpadom faze v JR28?

A3: Če je ena faza izgubljena, preostala dva vodnika nosita neuravnotežen tok, kar povzroči asimetrično segrevanje v bimetalnih trakovih. JR28 zazna to neravnovesje in sproži hitreje kot pri običajni preobremenitvi, kar preprečuje poškodbe navitja motorja.

V4: Ali je ročna ponastavitev varnejša od samodejne ponastavitve?

A4: Da—za kritične sisteme. Ročna ponastavitev prisili operaterja, da pregleda in odpravi napako pred ponovnim zagonom. Samodejna ponastavitev je primerna za nenadzorovano ali oddaljeno opremo, kjer je prednostna kontinuiteta (npr. hladilne črpalke).

V5: Zakaj izbrati CDADA JR28 namesto svetovnih blagovnih znamk?

A5: CDADA ponuja:

● Pravi toplotni diferencialni mehanizem z visoko natančnostjo

● Popolna združljivost s kontaktorji D9–D150—zanesljivost plug-and-play

● Funkcije testiranja, zaustavitve, ponastavitve in tesnjenja v eni kompaktni enoti

● Konkurenčne cene s kakovostjo, skladno s standardom CE

● Hitra tehnična podpora in angleška dokumentacija za globalne stranke
