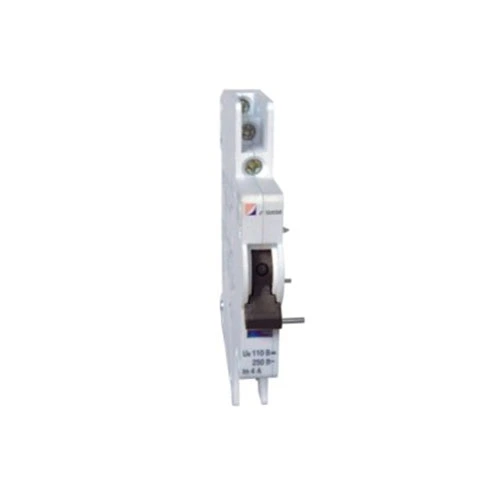

MCB alarm in pomožni kontakt

CDADA je proizvajalec in dobavitelj z več kot 40-letnimi izkušnjami, videli smo preveč projektov, pri katerih operaterji panelov zamudijo sproženi odklopnik – dokler ni prepozno. Zato smo zasnovali CDADA MCB alarm in pomožni kontakt (DAB7-FL): pametno, prostorsko varčno rešitev, ki vam daje dva kritična signala v enem modulu – položaj odklopnika (ON/OFF) in razlog za izklop (preobremenitev/kratek stik).

Naš nasvet: Če mora vaš krmilni sistem razlikovati med ročnim izklopom in sprožitvijo zaradi napake, je to dodatna oprema, ki jo morate navesti. Standardni pomožni kontakti sami po sebi ne morejo zaznati razlike – naši pa lahko.

Zasnova z dvojno funkcijo: en modul, dva signala

Alarmni in pomožni kontakt CDADA MCB ima dva neodvisna prenosna kontakta s pametnim mehanskim izbirnikom:

★ Rumeni indikator na “A”: oba kontakta delujeta kot pomožna kontakta → signalizira stanje ON/OFF MCB

★ Rumeni indikator na "AL":

★ Levi kontakt = pomožni (stanje VKLOP/IZKLOP)

★ Desni kontakt = Alarm (aktivira se le, ko MCB sproži zaradi napake)

★ To pomeni, da lahko povežete:

★ Zelena lučka za prikaz »vklop«

★ Rdeča lučka ali vhod PLC za sprožitev "alarma za napako"

★ Vse iz enega samega dodatnega modula na vašem DAB7-63 MCB.

Tehnične specifikacije

Pomembno: tega dodatka ni mogoče uporabljati samostojno - namestiti ga je treba neposredno na DAB7-63 MCB.

Navodila za namestitev (od naših inženirjev na terenu)

★ Sledite tem korakom za varno in zanesljivo delovanje:

★ Pred namestitvijo IZKLOPITE vezje.

★ Potisnite modul DAB7-FL na levo stran DAB7-63 MCB, dokler ne klikne.

★ Zavarujte s priloženim dvostranskim lepilnim trakom (za odpornost proti tresljajem).

★ Priključite žice na 4 priključke (2 na skupino kontaktov):

★ Uporabi levi par za pomožno (stanje)

★ Uporabite desni par za alarm (zaznavanje potovanja)

★ Nastavite rumeni izbirnik na "AL", če potrebujete funkcijo alarma za napako.

★ Preizkus: ročno sprožite MCB—samo alarmni kontakt naj spremeni stanje med sprožitvijo napake.

★ Profesionalni nasvet: jasno označite svoje žice! Mnogi tehniki med zagonom zamenjujejo pomožne in alarmne signale.

Kdaj naj to uporabite namesto standardnega pomožnega kontakta?

Tipične aplikacije:

★ Nadzor podatkovnega centra PDU

★ Solarne kombinirane škatle

★ Industrijske nadzorne plošče

★ Sistemi za upravljanje stavb (BMS)

★ Varnostna vezja dvigala ali HVAC

Pogosto zastavljena vprašanja

V1: Ali lahko to uporabim na MCB-jih, ki niso CDADA?

A1: Ne. DAB7-FL je mehansko in dimenzijsko zasnovan samo za odklopnike CDADA DAB7-63. Ne bo ustrezal Schneider, ABB ali Siemens MCB.

V2: Kako alarmni kontakt dejansko deluje?

A2: Znotraj MCB se sprožilni zapah mehanizem premika drugače med termično/magnetno napako v primerjavi z ročnim izklopom. DAB7-FL zazna to mehansko razliko in aktivira alarmni kontakt samo med resničnimi napakami.

V3: Ali potrebujem oba kontakta ožičena?

A3: Ni nujno. Uporabite lahko samo pomožno napravo, samo alarm ali oboje – odvisno od vaše krmilne logike. Modul vam omogoča prilagodljivost.

V4: Ali je primeren za solarne aplikacije z enosmernim tokom?

A4: Da! Z oceno DC-12 110 V/0,5 A je idealen za nadzor solarnih nizov, kjer morate na daljavo zaznati napake PV polja.

V5: Zakaj izbrati CDADA namesto generičnih blagovnih znamk?

A5: Ker ponujamo:

● Resnična diskriminacija napak (ne le zaznavanje položaja)

● Brezšivna integracija z avtomatskimi odklopniki DAB7—brez adapterskih plošč

● Tovarniško preizkušena mehanska sklopka – brez zračnosti ali zgrešenih signalov

● Jasen vizualni indikator (rumena zastavica) za preverjanje na terenu

● Globalni certifikati (CE, CB, RoHS) za projekte brez težav

Končna opomba CDADA R&D

V sodobnih električnih sistemih "vklop/izklop" ni dovolj - potrebujete inteligenco. Naš alarmni in pomožni kontakt MCB spremeni preprost odklopnik v diagnostično vozlišče in vam pomaga zgraditi pametnejše in varnejše plošče. In ker ga je izdelala ista ekipa, ki oblikuje MCB, dobite popolno sinergijo – brez ugibanj.« — Ekipa za razvoj izdelkov CDADA

Ste pripravljeni na naročilo? Nudimo:

● Kolektivni popusti za graditelje plošč

● Vnaprej sestavljene enote MCB + DAB7-FL (prihranite pri delu)

● Brezplačni diagrami ožičenja in primeri logike PLC
