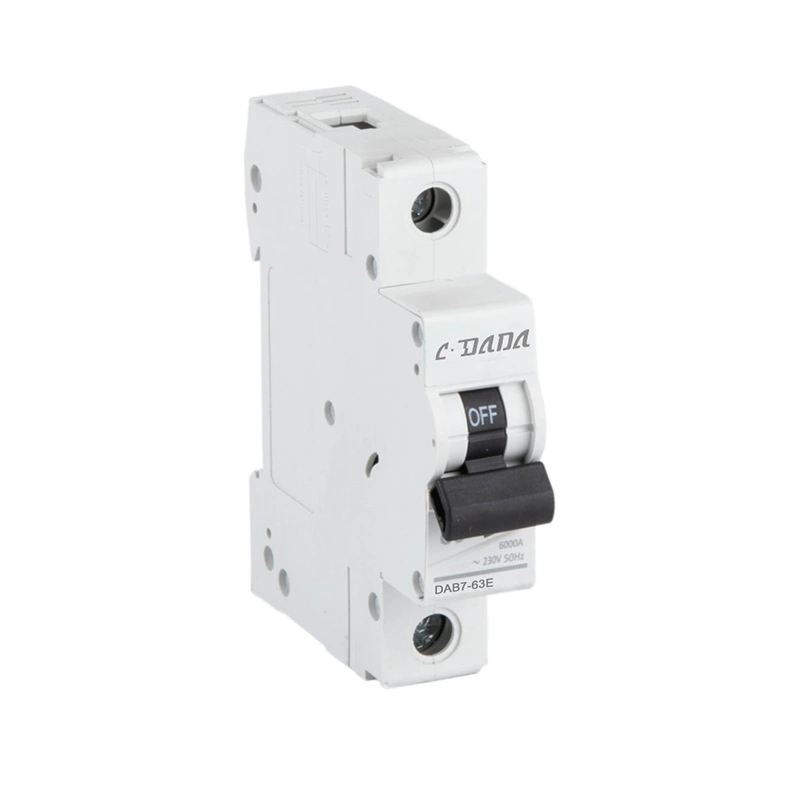

1P 6kA AC miniaturni odklopnik

Miniaturni odklopnik CDADA 1P 6kA AC je visokokakovosten enopolni odklopnik, zasnovan za nizkonapetostne sisteme AC. Zagotavlja zanesljivo zaščito pred preobremenitvami in kratkimi stiki ter učinkovito ščiti električne tokokroge in povezano opremo. Ta AC MCB, izdelan po strogih mednarodnih standardih, je idealen za distributerje, proizvajalce originalne opreme in izvajalce električnih del, ki iščejo trajne in stroškovno učinkovite zaščitne rešitve.

Lastnosti in prednosti izdelka

★ Kompaktna zasnova: struktura, ki prihrani prostor in je primerna za standardne razdelilne plošče

★ Visoka izklopna zmogljivost: 6 kA zmožnost prekinitve kratkega stika za večjo varnost

★ Natančno proženje: Toplotno-magnetna sprožilna enota zagotavlja natančno zaščito pred preobremenitvijo in kratkim stikom

★ Jasna indikacija stanja: Vidno okno za VKLOP/IZKLOP za hitro preverjanje stanja vezja

★ Varno ožičenje: visokokakovostni terminali s stabilno povezavo, ki zmanjšuje kontaktni upor

★ Vzdržljiva konstrukcija: negorljivo ohišje z visoko temperaturno odpornostjo

★ Enostavna namestitev: standardni 35 mm nosilec na DIN-letev za hitro montažo

★ Zanesljiva kakovost: 100 % popoln pregled pred pošiljanjem, dosledna zmogljivost

Aplikacije

★ Miniaturni odklopnik CDADA 1P 6kA AC se pogosto uporablja v:

★ Stanovanjski objekti, stanovanja in vile

★ Poslovne zgradbe, nakupovalna središča in komercialni objekti

★ Lahke industrijske delavnice in proizvodni obrati

★ Nakupovalni centri, hoteli in restavracije

★ Javni objekti in infrastrukturni projekti

★ Svetlobna vezja in zaščita opreme majhne moči

Tehnični parametri

Orisne dimenzije

★ Širina: 17,8 mm na pol (standardna enopolna velikost)

★ Višina: približno 85-92 mm (odvisno od trenutne ocene)

★ Globina: približno 68-72 mm

★ Zmogljivost ožičenja: 1,5–16 mm² fleksibilen ali tog bakreni kabel

★ Standardna združljivost: Ustreza vsem 35 mm sistemom DIN letev (TS35/7.5, TS35/15)

IEC 60898-1

Magnetno sproščanje

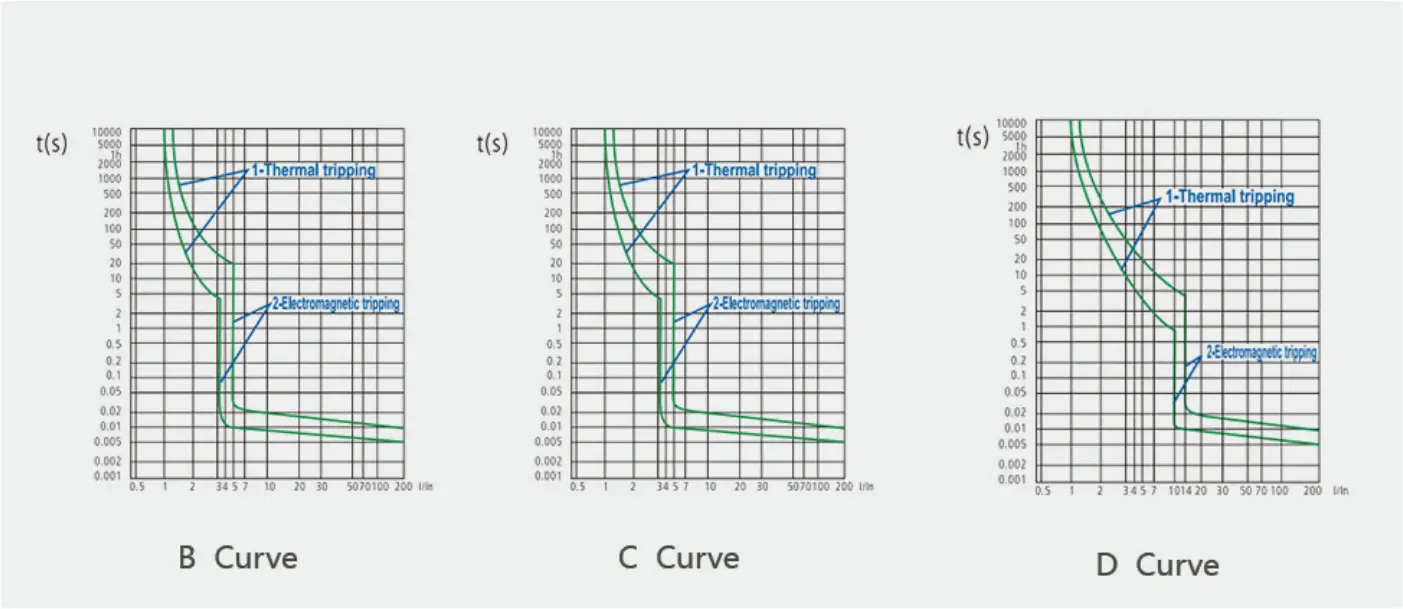

Ko pride do kratkega stika v tokokrogu, takojšnjo sprožitev doseže magnet z železnim jedrom. V skladu s standardom 1EC60898 lahko ta izdelek razdelimo na tri vrste: B, C in D.

Toplotno sproščanje

●Ko pride do preobremenitve v tokokrogu, se bo bimetalni trak odklopnika upognil zaradi toplote, kar bo povzročilo odklop kontaktov in povzročilo toplotno sprožitev;

●Standard IEC določa časovni razpon sprožitve za različne preobremenitvene tokove;

●Referenčna temperatura testnega okolja je 30 °C.

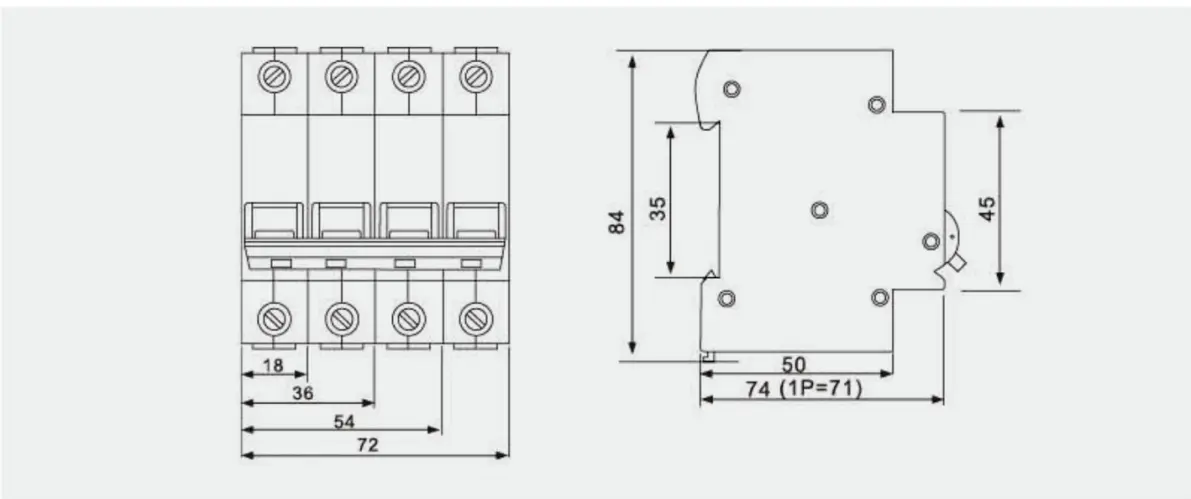

● Mere izdelka in namestitve (MM)

Izdelek je nameščen na vodilu z največjo priključno zmogljivostjo 25 mm².

Kontrola kakovosti

★ Proizvodnja s certifikatom ISO9001: strog sistem vodenja kakovosti v celotni proizvodnji

★ Obsežno testiranje: 100-odstotni pregled, vključno s karakteristikami izklopa, dvigom temperature in preskusi napetosti

★ Notranja proizvodnja: 90 % ključnih komponent je izdelanih interno za dosledno kakovost

★ Okoljsko testiranje: delovanje pri visoki/nizki temperaturi, preverjanje odpornosti proti vlagi

★ Zagotavljanje zanesljivosti: Dolgoročno testiranje vzdržljivosti za podaljšano življenjsko dobo

Pakiranje in pošiljanje

★ Standardna izvozna embalaža: valoviti kartoni z zaščito

★ Jasno označevanje: številka modela, nazivni tok, število polov, količina in podatki o certifikatu

★ Zaščitna embalaža: skupinska škatla za 12 enot za preprečevanje poškodb med transportom

★ Možnosti pošiljanja: Primerno za pomorski, zračni in kopenski prevoz; na voljo za pošiljanje v razsutem stanju

★ Pakiranje po meri: Možnosti pakiranja OEM so na voljo partnerjem znamke

Primeri uspeha strank

★ Miniaturni odklopnik CDADA 1P 6kA AC je vzpostavil dolgoročno sodelovanje s strankami po vsem svetu:

★ Stanovanjski projekti: Dobavljeno stanovanjskim razvijalcem v jugovzhodni Aziji, na Bližnjem vzhodu in v Južni Ameriki

★ Komercialne instalacije: sodeluje z električnimi izvajalci v Evropi, Afriki in Aziji za projekte komercialnih zgradb

★ Partnerstva OEM: Sodelovanje z globalnimi električnimi blagovnimi znamkami za zasebno označevanje in prilagojene rešitve

★ Industrijske aplikacije: Zagotovljeno proizvodnim obratim za zaščito strojev in opreme

★ Distributerske mreže: Sodelovanje z regionalnimi distributerji v več kot 30 državah za doseganje lokalnega trga
