Odklopnik tokokroga v fiksnem oblikovanem ohišju

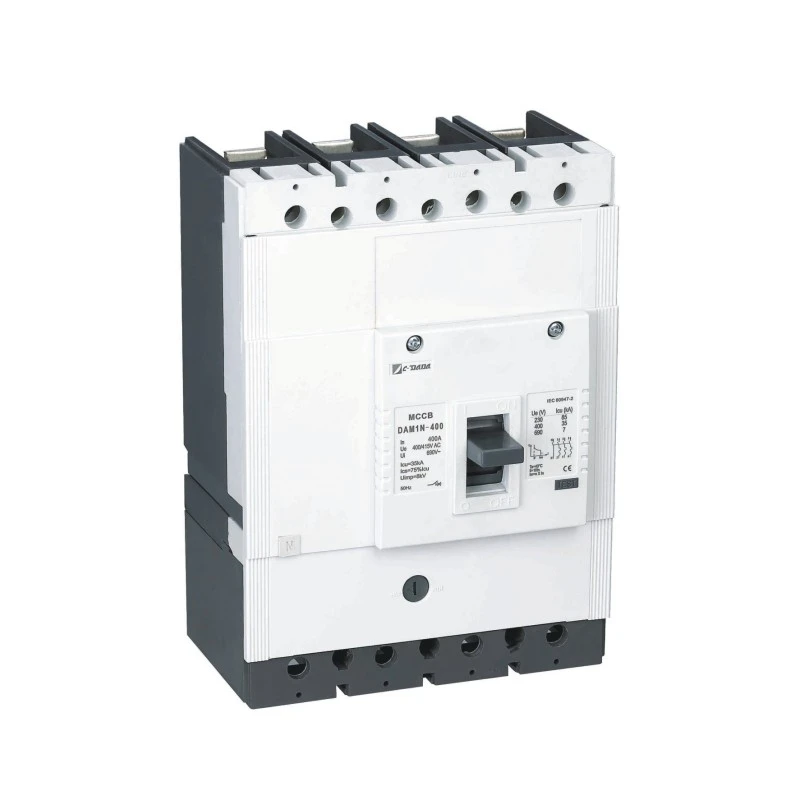

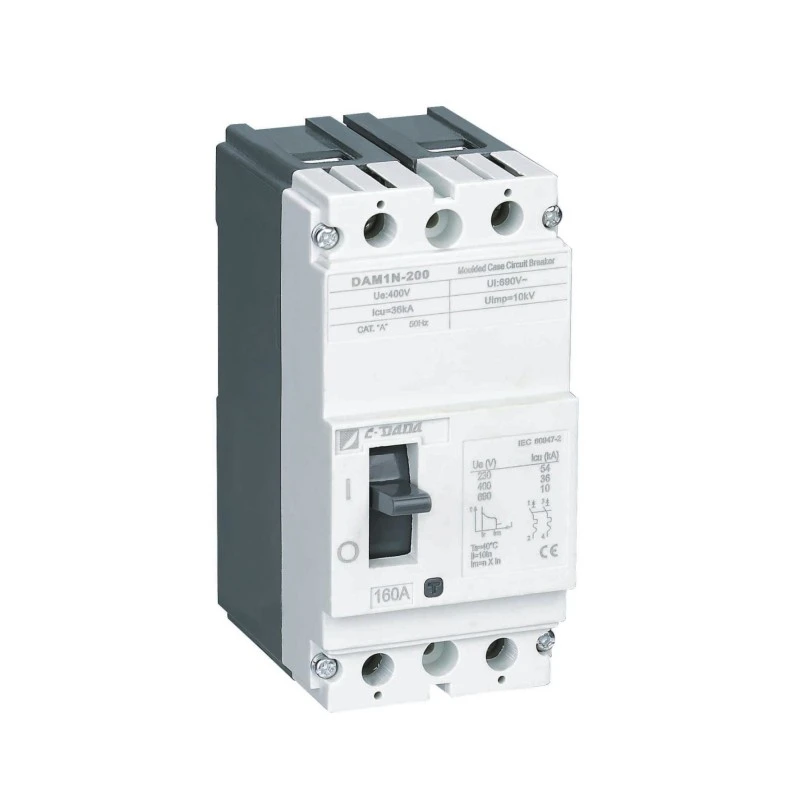

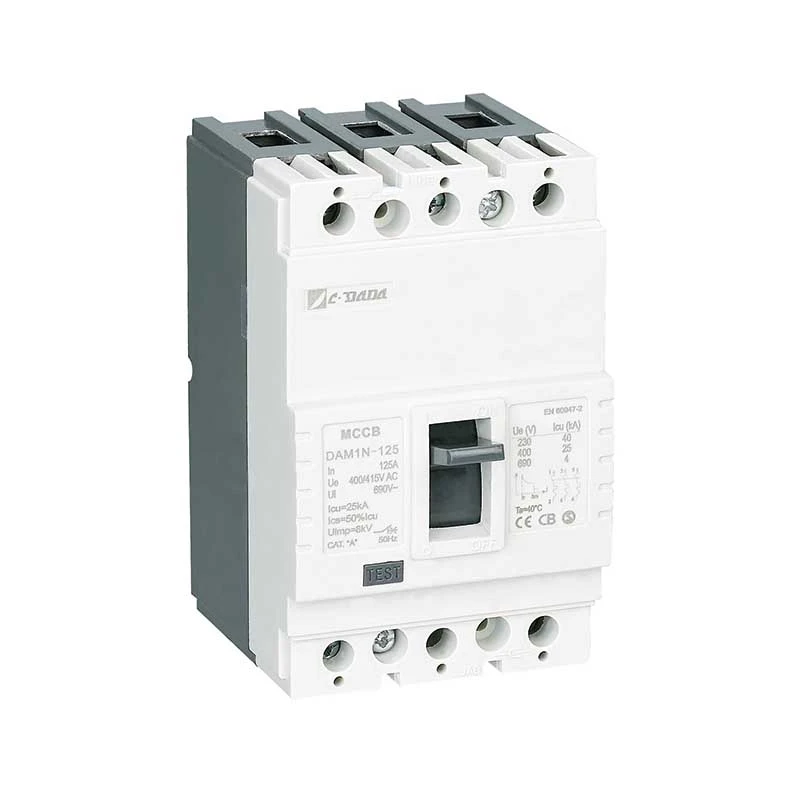

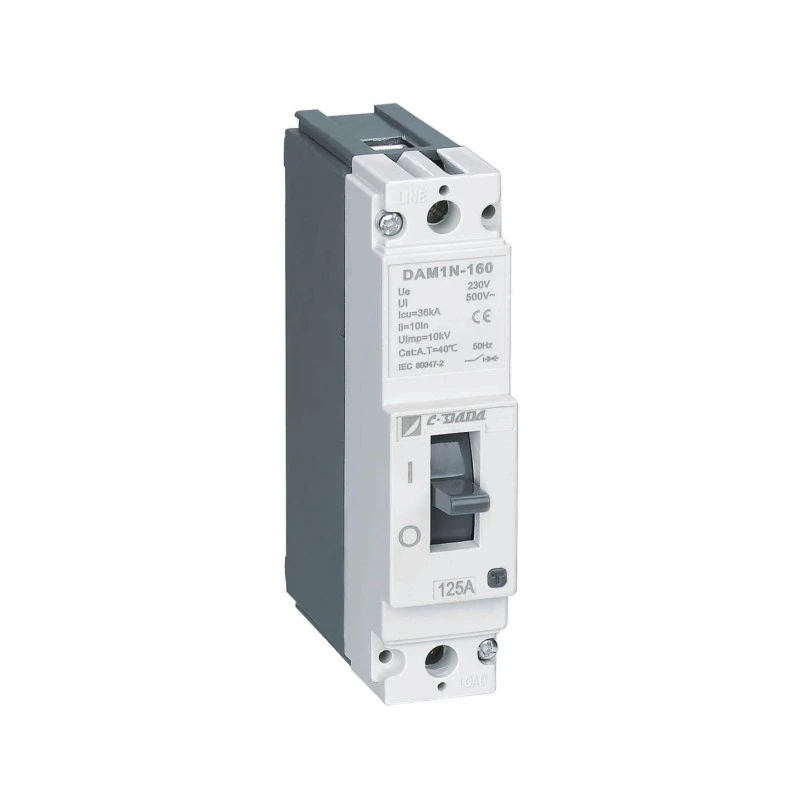

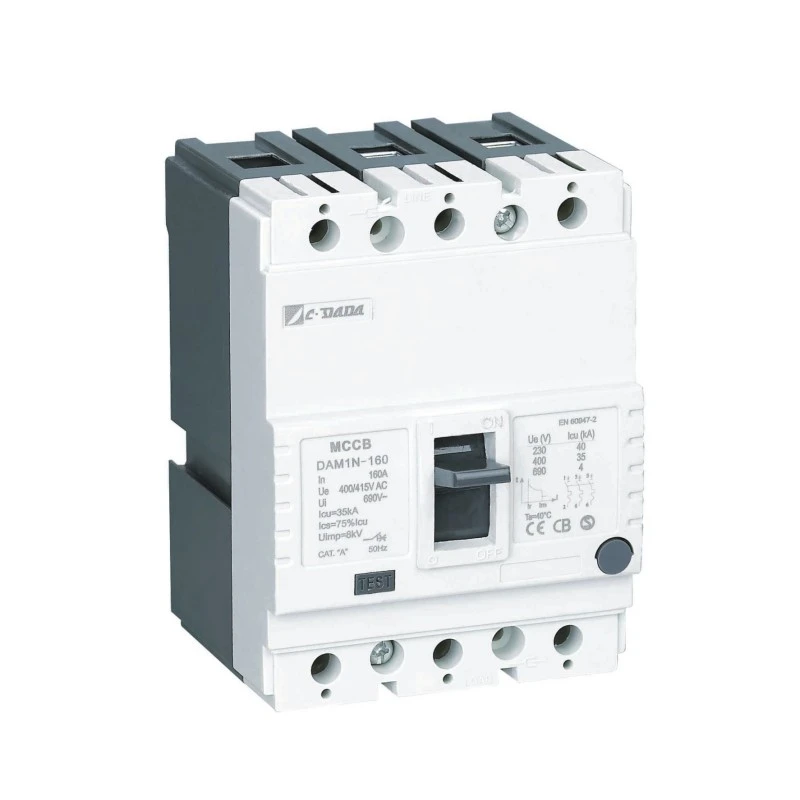

Serija CDADA odklopnikov v oblikovanem ohišju (MCCB) DAM1 ustreza potrebam katere koli aplikacije, od malih uporabnikov do industrijskih transformatorjev in distribucijskih napeljav.

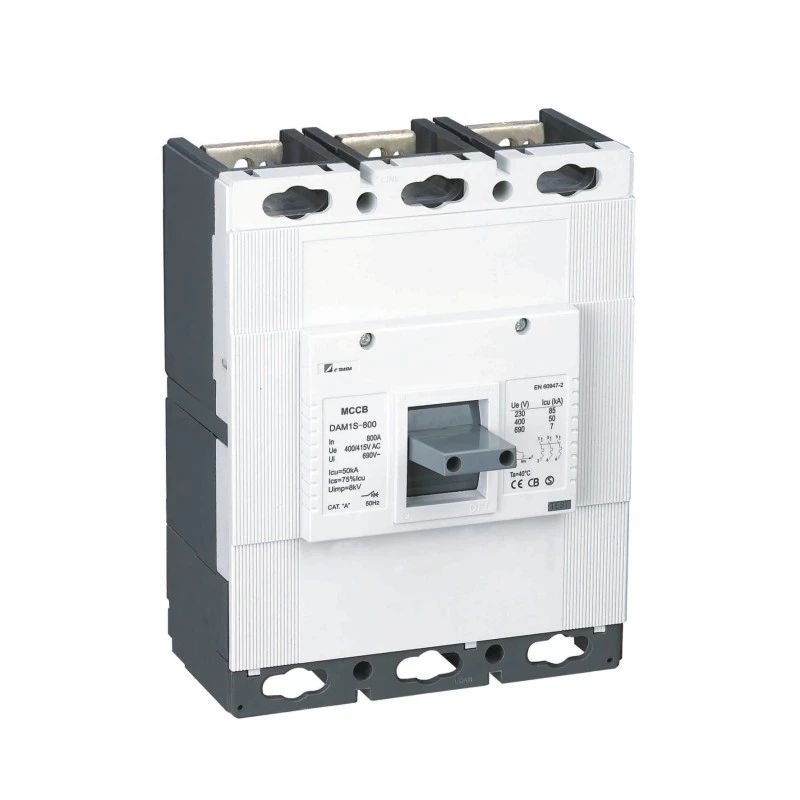

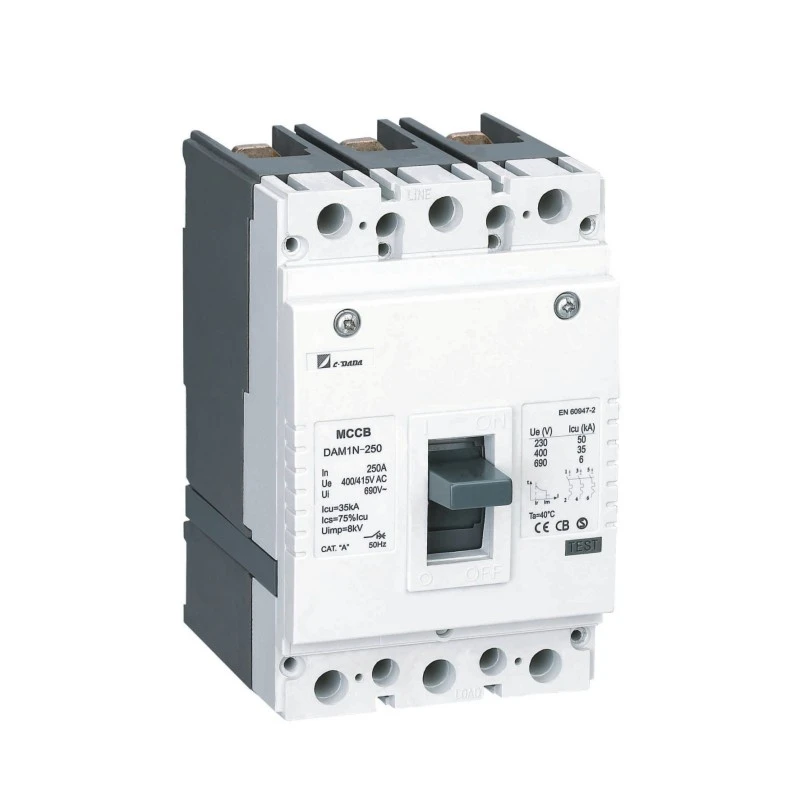

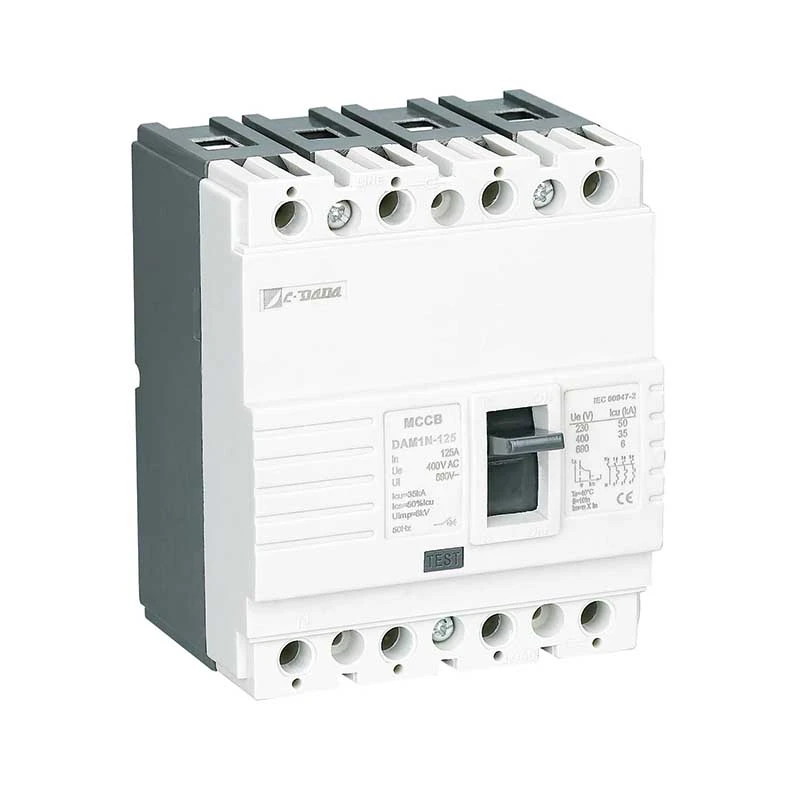

Serija DAM1 ima sedem velikosti okvirja, do 1600 A, prekinitveno zmogljivost do 100 kA, delovno napetost do 1000 voltov, zlahka izpolnjujejo različne obsežne potrebe po električnih in mehanskih dodatkih, zagotavljajo različne namestitvene rešitve za povečanje potreb katerega koli napajalnega sistema.

Z globalnim certifikatom KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 je najboljša izbira za svetovne tovarne električnih aparatov in OEM.

Ključne specifikacije

Električni parametri odklopnika v oblikovanem ohišju DAM1 MCCB

● Icu: O-t-CO test (O: Odprti manever, CO: Zapri-Odprti manever, t: Čakalno trajanje)

● Ics:O-t-CO-t-CO test (O:odprti manever,CO:Zapri-odpri manever,t:Čakalna dolžina)

★ Položaj ON/I: Označuje, da so kontakti odklopnika zaprti. V tem položaju je prekinitvena ročica v zgornjem položaju

★ Položaj IZKLOPA: Označuje, da je odklopnik odprt zaradi kakršne koli okvare (preobremenitev ali kratek stik). V tem primeru je ročica odklopnika v srednjem položaju med položajema VKLOP in IZKLOP. Za preklop odklopnika, ki je v položaju sprožitve, v položaj VKLOP; potisnite ročico odklopnika navzdol, kot prikazuje znak OFF

Odklopnik mora biti nastavljen z zvokom "klik". Po tem povlecite ročico, kot kaže znak VKLOP, da zaprete odklopnik

★ OFF/0 Položaj: Označuje, da so kontakti odklopnika odprti. Na ta način je prekinitvena ročica v spodnjem položaju.

Fizični parametri odklopnika v oblikovanem ohišju DAM1-125 MCCB

Načelo delovanja in zaščitni mehanizem

★ Toplotna zaščita (preobremenitev)

Bimetalni trak se pri segrevanju s trajnim previsokim tokom (> nazivni tok) upogne. Hitrost upogibanja je sorazmerna z magnitudo toka – zagotavlja sprožitev z inverznim časom, ki posnema toplotno obnašanje kabla, preprečuje neprijetne izklope in hkrati ščiti opremo.

★ Magnetna zaščita (kratek stik)

Med kratkim stikom (npr. faza-faza ali faza-zemlja) visokotokovno magnetno polje takoj potegne bat solenoida in v nekaj milisekundah sprosti mehanizem zapaha – prekine tok napake, preden pride do toplotne poškodbe.

Prednosti izdelka

★ Telo in pokrov:

Poliestrska smola iz steklenih vlaken je bila uporabljena kot material za ohišje in pokrov v skladu s standardom EN 60512-20-2. Ta material, ki se v literaturi imenuje BMC (Bulk Moulding Compound), je prednosten zaradi visokih električnih in mehanskih vrednosti in je lahko neprekinjeno odporen na temperaturo 160 ℃. Material BMC ne gori v stiku z žico pri temperaturi 960 ℃ v skladu z IEC 695-2-1

Bimetal: Bimetal je material, sestavljen iz kombinacije dveh kovinskih plošč z različnimi koeficienti razteznosti proti toploti. Tok, ki poteka skozi odklopnik, segreje bimetal. Zaradi učinka te toplote. bimetal se upogne proti manj raztegljivi plošči. Ker se toplota poveča, ko se poveča tok, ki teče skozi odklopnik, se bimetal bolj segreje in bolj upogne. Na ta način nadzoruje odpiralni mehanizem za odpiranje odklopnika.

★ Stiki:

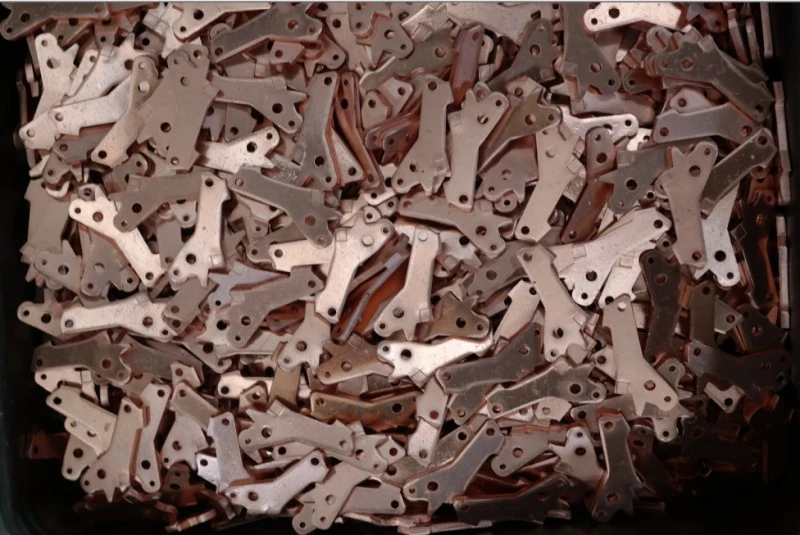

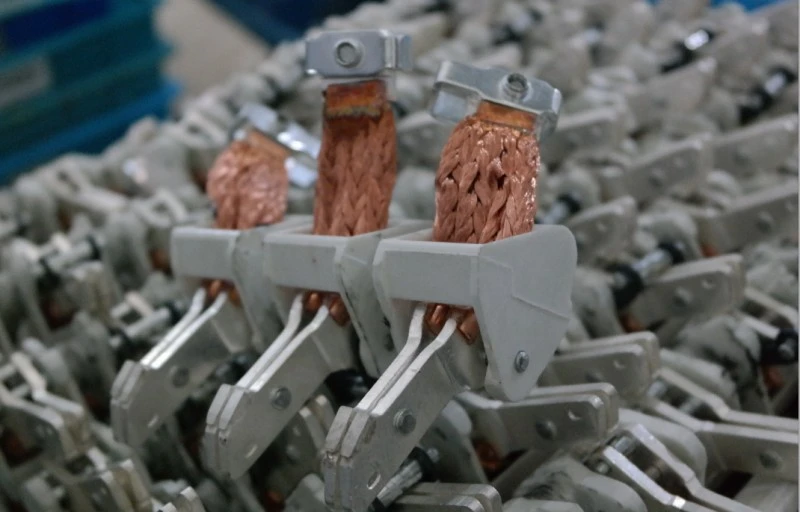

Kontaktna zlitina je določena za odklopnike z upoštevanjem prekinjenih in nosilnih tokovnih vrednosti in konstrukcije. Običajno se v odklopnikih uporabljajo kontakti iz srebrovih, grafitnih, nikljevih in volframovih zlitin. Kontakti, ki so izdelani iz srebrno-grafitnih zlitin z bolj gladko strukturo, se uporabljajo v fiksnih (spodnjih) kontaktih, srebrni volframovi kontakti, ki so trši, se uporabljajo v gibljivih (zgornjih) kontaktih. V gibljivih kontaktih je zagotovljena valovitost. Na ta način imajo valovni in trdolegirani kontakti mesto na mehkih fiksnih kontaktih pri vsakem odpiranju-zapiranju.

Na ta način je zagotovljen najmanjši upor. Premični kontakt se mora zelo dobro dotikati fiksnega kontakta, da bo kontaktni upor nizek. Prevelika sila kontaktnega pritiska pa povzroči poškodbe kontaktov v krajšem času kot običajno. Kontaktne zlitine so zelo pomembne za zdravo odpiranje-zapiranje.

★ Celica za gašenje obloka (separator):

Separatorji se uporabljajo za gašenje obloka, ki nastane med delovanjem odklopnika, ki deluje pod energijo. Medtem ko je gibljivi kontakt ločen od fiksnega kontakta, tok še nekaj časa teče med kontakti in to se imenuje lok. Ta lok bi moral ugasniti v zelo kratkem času

★ Izumrtje Arc:

Oblok je potisnjen proti separatorjem zaradi magnetnega polja, ki nastane okoli obloka. Na ta način se lok podaljša in postane tanek in odlomljen med ločilnimi ploščami (Slika-5). Zaradi značilnosti materiala, uporabljenega na stranskih stenah separatorjev, zaradi visoke temperature, ki jo povzroči oblok, izstopa plin. Ta plin pomembno vpliva na gašenje obloka.

Aplikacija

CDADA DAM1 Fixed Type Moulded Case Circuit Breaker (MCCB) je zaupanja vreden v kritični infrastrukturi:

★ Industrija: jeklarne, naftne in plinske ploščadi, kemične tovarne

★ Zdravstveno varstvo: Bolnišnične glavne in podrazdelitvene plošče

★ Prevoz: Železniška signalizacija, letališki sistemi za prtljago

★ Komercialno: nebotičniki, podatkovni centri, nakupovalna središča, kongresni centri

★ Javna prizorišča: gledališča, stadioni, vladne zgradbe

Prednosti namestitve in vzdrževanja

★ Enostavna integracija:

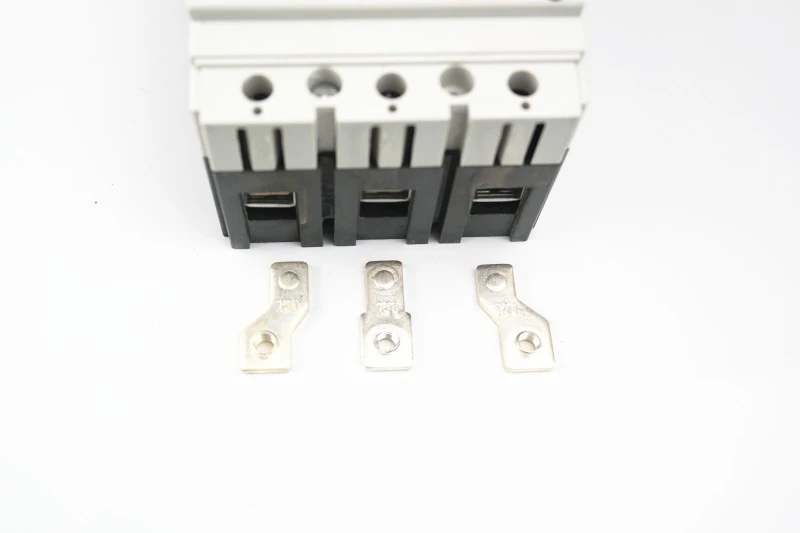

Standardni komplet vključuje zbiralke, fazne ovire in strojno opremo

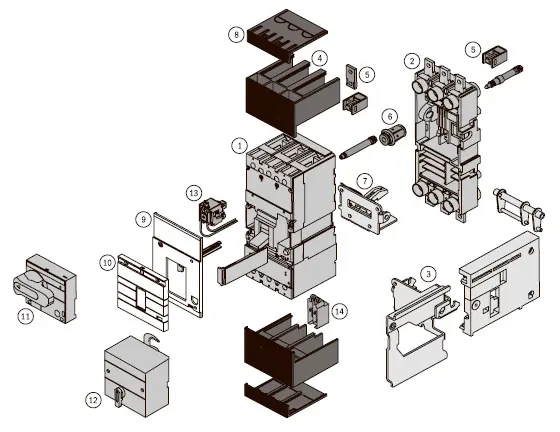

Izbirni dodatki: alarmni kontakti, odklopniki/podnapetostni sprožilci, električni upravljalni mehanizmi

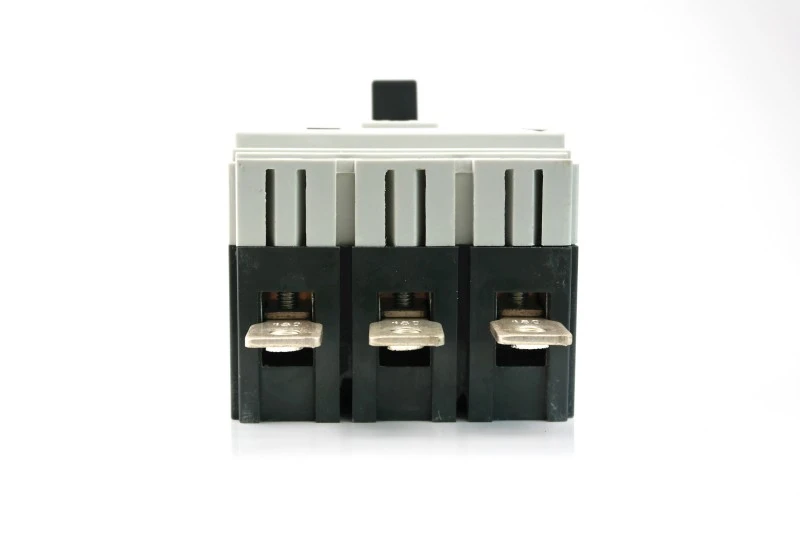

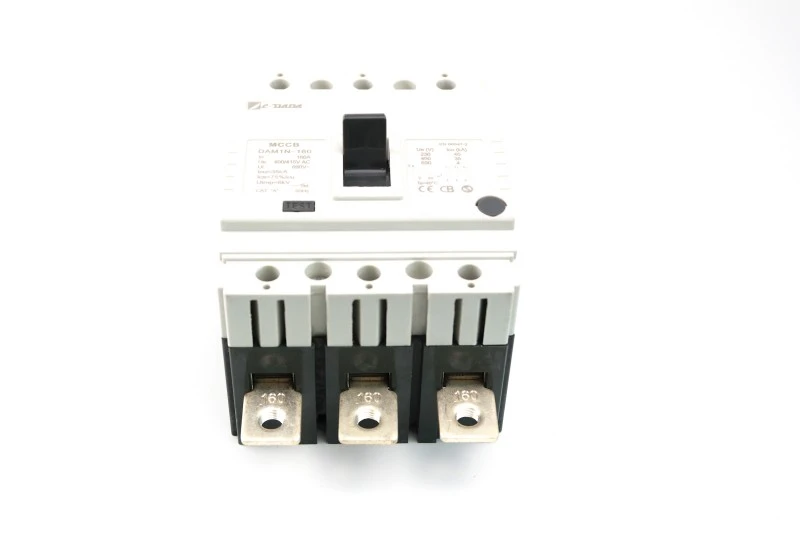

1) Povežite s podaljšano zbiralko (slika 1)

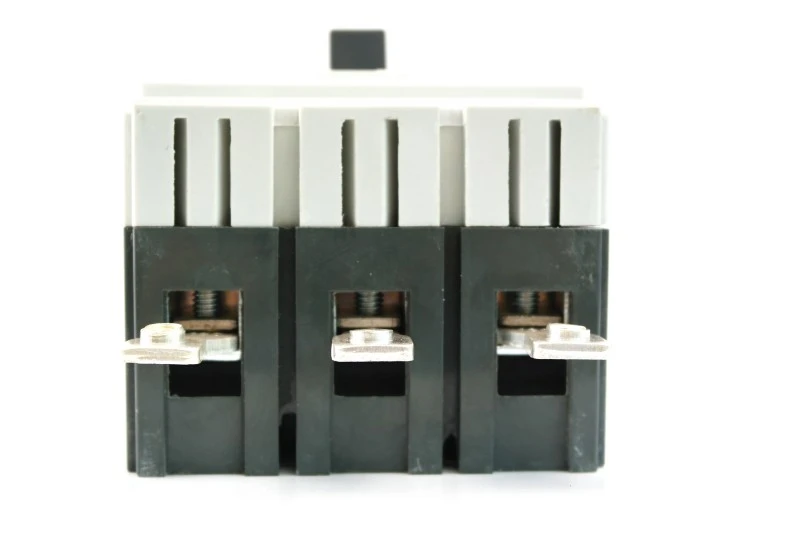

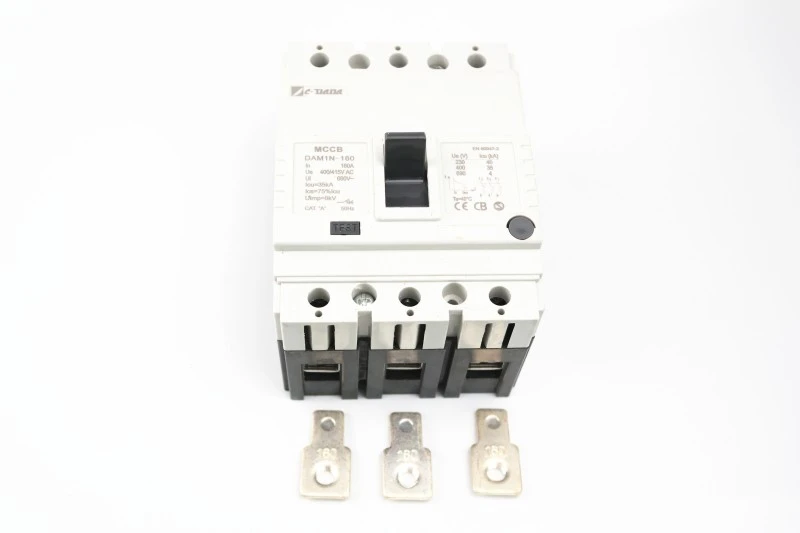

2) Povežite se s priključkom za širjenje (fotografija 2)

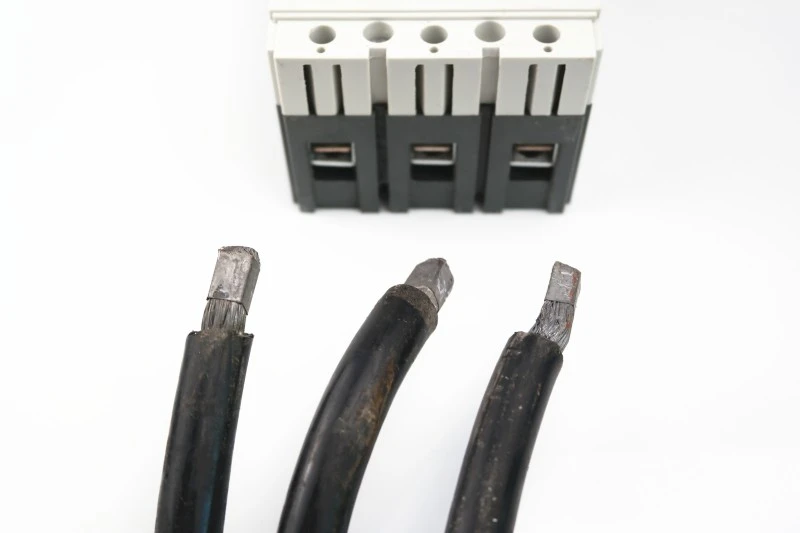

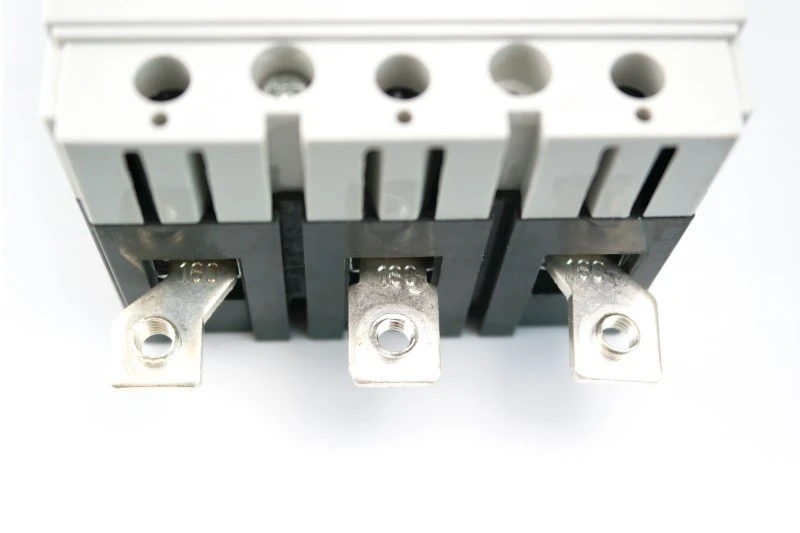

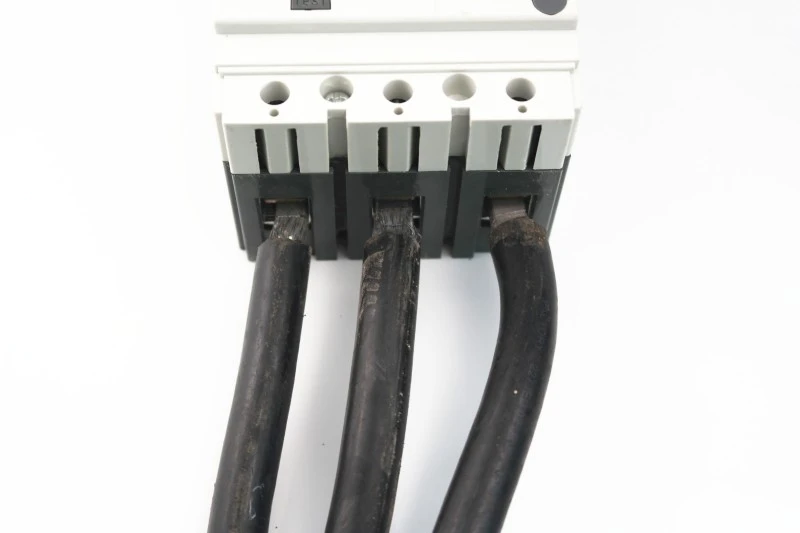

3) Priključite neposredno kabel (slika 3) brez uporabe kabelskih čevljev.

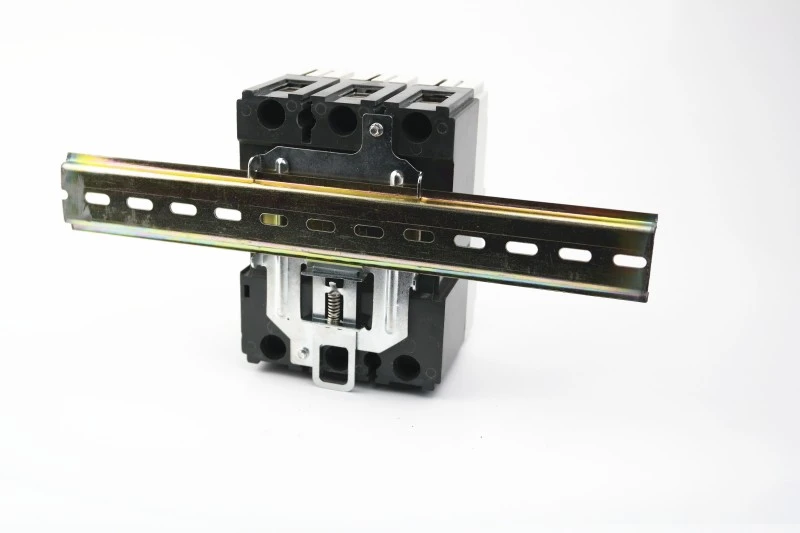

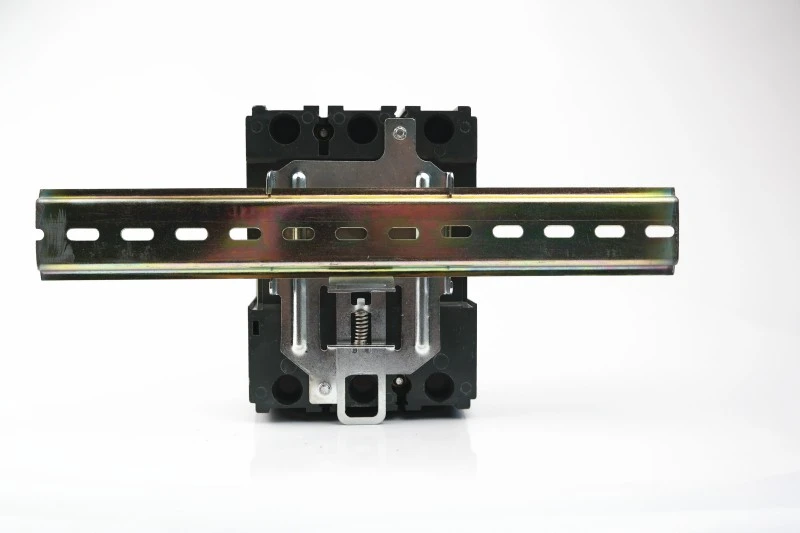

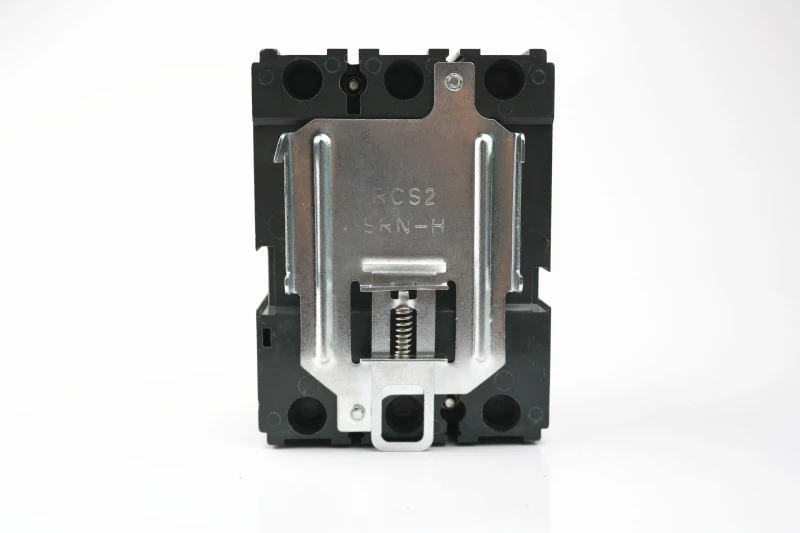

S pomočjo posebne objemke lahko enote 125 in 160 namestite na DIN-letev.

Odbijač s sponko

objemka z DIN letvijo

objemka z DIN letvijo

★ Dizajn, ki prihrani prostor:

10–20 % lažji in kompaktnejši od domačih alternativ

Omogoča manjše velikosti ohišij → nižji stroški materiala in pošiljanja

★ Uporabniku prijazna ponastavitev:

Jasna indikacija TRIP preprečuje slepo ponovno zapiranje

Slišen "klik" potrjuje pravilen mehanski vklop

★ Pripravljen na prihodnost:

Podpira vtične in izvlečne komplete (za izbrane modele)

Združljivo z dodatki za pametni nadzor

Zakaj izbrati CDADA?

1. Smo vodilni proizvajalec že 42+ let. Naše podjetje, ustanovljeno leta 1983, se je v 40 letih zelo hitro razvijalo.

2. Skupina, ki jo sestavljajo 3 tovarne, ima v lasti proizvodno površino 52.400 m² in zaposluje več kot 500 zaposlenih. Vložili smo skoraj deset milijonov juanov, da bi razširili naše delovanje in nadgradili naše delavnice.

3. Tovarniško revizijo INTERTEK, DEKRA & GMC

4. Škatle visoke trdnosti, zaščita palet, dobra za izvoz na dolge razdalje

Pogosto zastavljena vprašanja (FAQ)

V1: Ali je mogoče odklopnik tokokroga DAM1 s fiksnim ulitim ohišjem namestiti na DIN letev?

A1: Da—modela 125A in 160A je mogoče namestiti na DIN tirnice z uporabo izbirne posebne objemke. Višje ocene so samo nameščene na plošči.

V2: Katere certifikate ima serija DAM1?

A2: Ima certifikat CE, CB, ASTA, KEMA, SEMKO in RoHS, kar zagotavlja skladnost v EU, na Bližnjem vzhodu, v jugovzhodni Aziji in drugod.

V3: Kako ponastavim odklopnik po potovanju?

A3: Najprej premaknite ročico do konca navzdol na OFF (zaslišali boste klik), nato pa jo povlecite navzgor na ON. Nikoli ga ne prisilite neposredno iz TRIP v ON.

V4: Ali so pomožne naprave združljive?

A4: Da—alarmne kontakte, pomožne kontakte, odklopnike/podnapetostne sprožilce in električne pogone je mogoče dodati brez razstavljanja.

V5: Ali je DAM1 primeren za zamenjavo starejših odklopnikov?

A5: Vsekakor. Njegov kompakten odtis omogoča neposredno zamenjavo podedovanih MCCB v večini plošč – prihrani čas in stroške nadgradnje.
