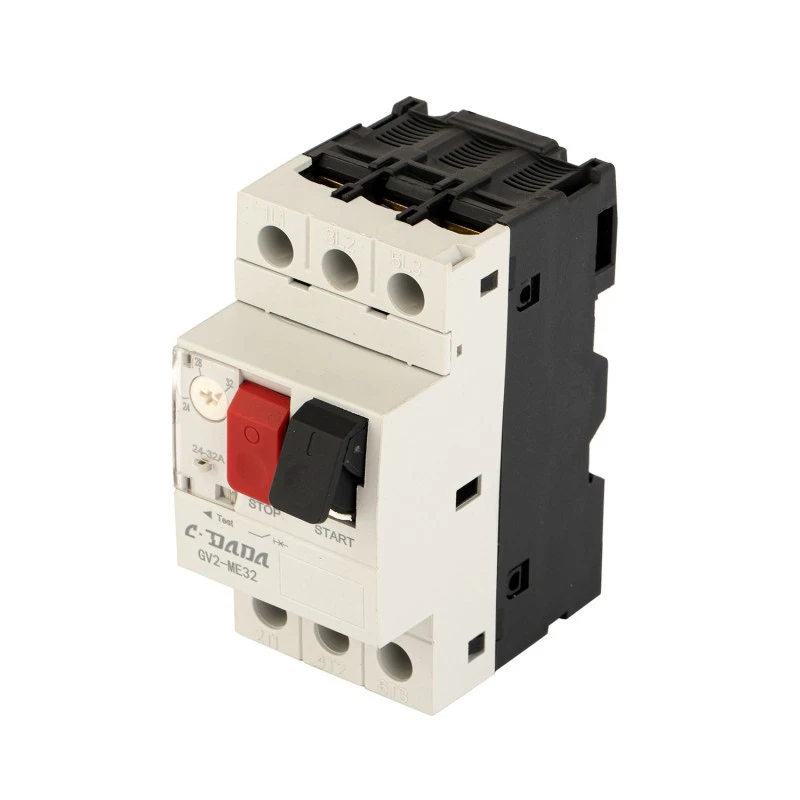

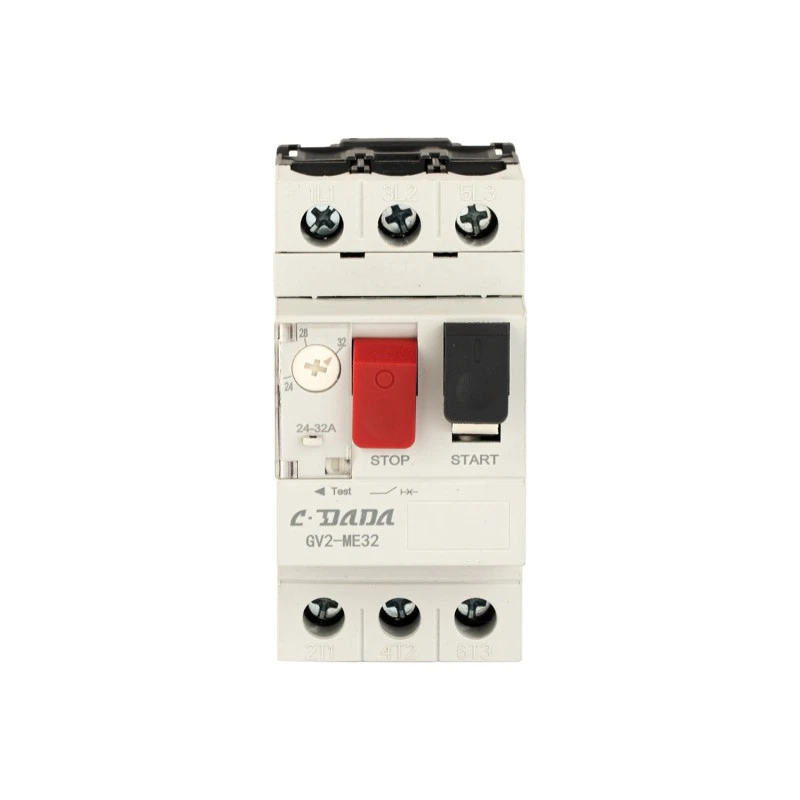

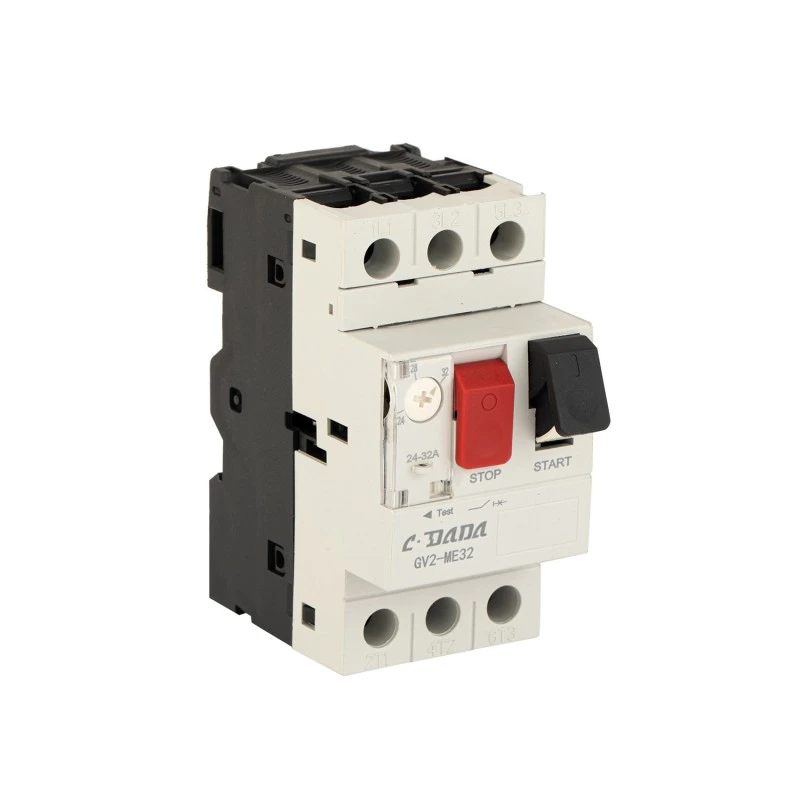

GV2 2P zaščitni odklopnik motorja

Poenostavite zaščito motorja z odklopnikom za zaščito motorja (MPCB) CDADA GV2 2P, visoko natančno in kompaktno rešitvijo, ki jo je zasnoval Shanghai DADA Electric CO., LTD. z uporabo tehnološke platforme naslednje generacije in popolnoma avtomatizirane proizvodnje. Zasnovan za enofazna ali dvofazna motorna vezja, GV2 2P združuje funkcije preobremenitve, kratkega stika, izgube faze (za 3-fazne aplikacije, če se uporabljajo v kompletih) in izolacijske funkcije v eni napravi, nameščeni na DIN-letev.

Z nastavljivim območjem nastavitve od 0,1 A do 32 A, toplotno kompenzacijo za spremembe temperature okolja in nazivno izolacijsko napetostjo 690 V zagotavlja zanesljivo zaščito za majhne motorje v črpalkah, ventilatorjih, kompresorjih, transportnih trakovih in sistemih HVAC. CDADA GV2 MPCB, ki je certificiran po standardih CE in vključuje 110.000 mehanskih in električnih operacij ter je opremljen z dodatnimi dodatki, kot so pomožni kontakti, sprožilnik in podnapetostni sprožilec, zagotavlja zmogljivost industrijskega razreda v prostorsko varčnem 2-polnem formatu.

Ključne specifikacije

Serija modelov: GV2 2P MPCB

Blagovna znamka: CDADA | Proizvajalec: Shanghai DADA Electric CO., LTD

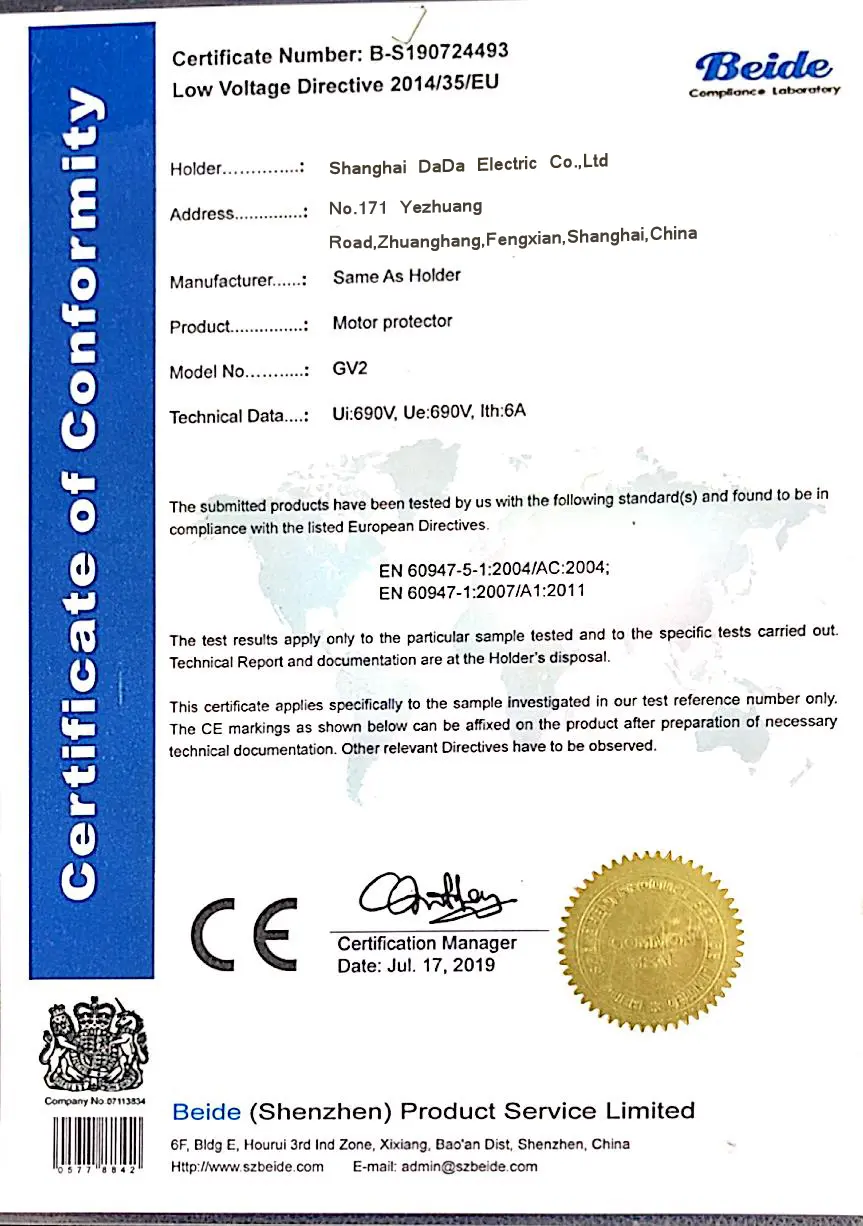

Certificiranje: CE

Poli: 2P (idealno za enofazne motorje ali kot del 3-faznega zaščitnega kompleta)

Območje nastavitve toka: 0,1 A – 32 A (nastavljivo z gumbom)

Ocena okvirja: 32A

Nazivna delovna napetost: 690 V AC

Nazivna izolacijska napetost (Ui): 690 V

Prenosna impulzna napetost (Uimp): 6000V

Delovna frekvenca: 50/60Hz

Razred izklopa: 10A (standard za motorje za splošno uporabo)

Zaščitne funkcije:

★ Zaščita pred toplotno preobremenitvijo

★ Zaščita pred kratkim stikom

★ Zaščita pred izgubo faze* (*če se uporablja v 3-polni konfiguraciji ali usklajenem kompletu)

★ Funkcija izolacije (viden prelom)

★ Vgrajena temperaturna kompenzacija

Mehanska življenjska doba: 110.000 operacij

Električna življenjska doba (AC-3, 400 V): 110.000 operacij

Navor privijanja: 1,7 N·m

Vrsta delovanja: VKLOP/IZKLOP s pritiskom na gumb z jasnim indikatorjem izklopa

Montaža: 35 mm DIN letev

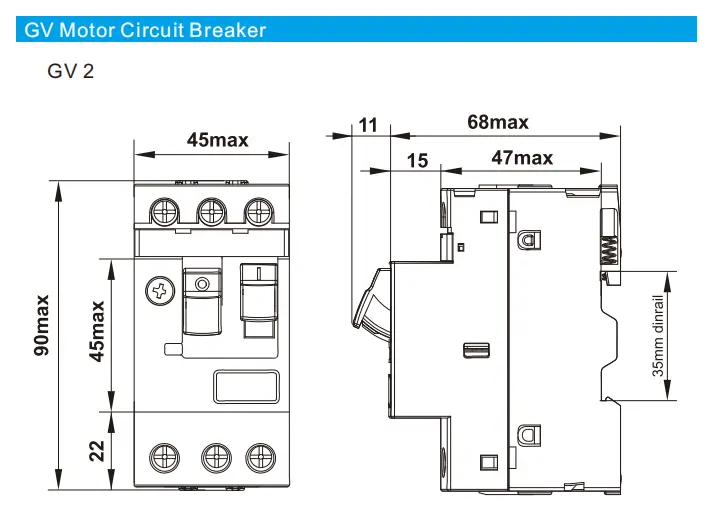

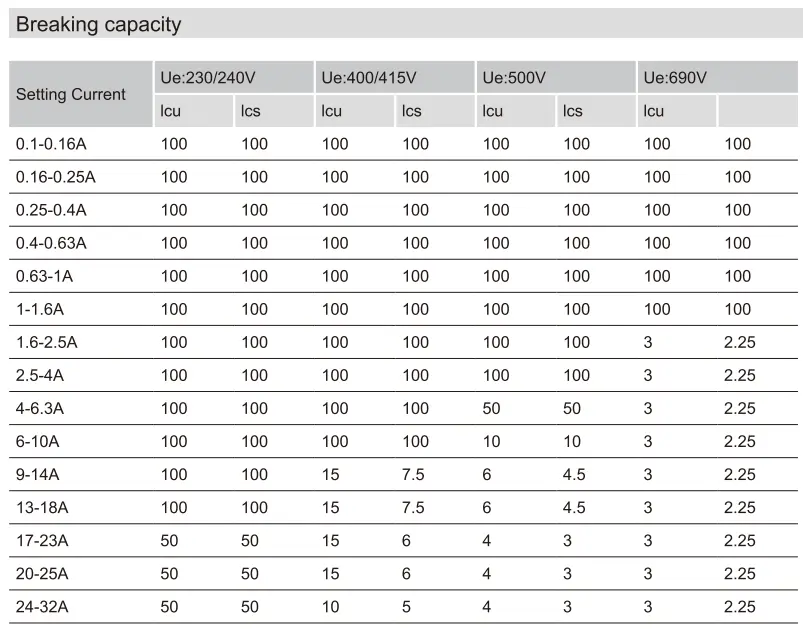

Tehnični list

Zakaj izbrati odklopnik za zaščito motorja CDADA GV2 2P?

★ Vse-v-enem zaščita motorja

Združuje odklopnik + toplotni preobremenitveni rele + izolator—odpravlja potrebo po ločenih komponentah.

★ Natančnost in stabilnost

Mehanizem s temperaturno kompenzacijo zagotavlja dosledno sproženje ne glede na spremembe okolja (npr. vroče delavnice ali hladne kleti).

★ Visoka vzdržljivost

110.000 mehanskih/električnih ciklov—prekaša številne konkurente v dolgoročni zanesljivosti.

★ 2P dizajn, ki prihrani prostor

Idealno za kompaktne nadzorne plošče, stroje OEM in projekte nadgradnje, kjer je plošča omejena.

★ Popolni dodatni ekosistem

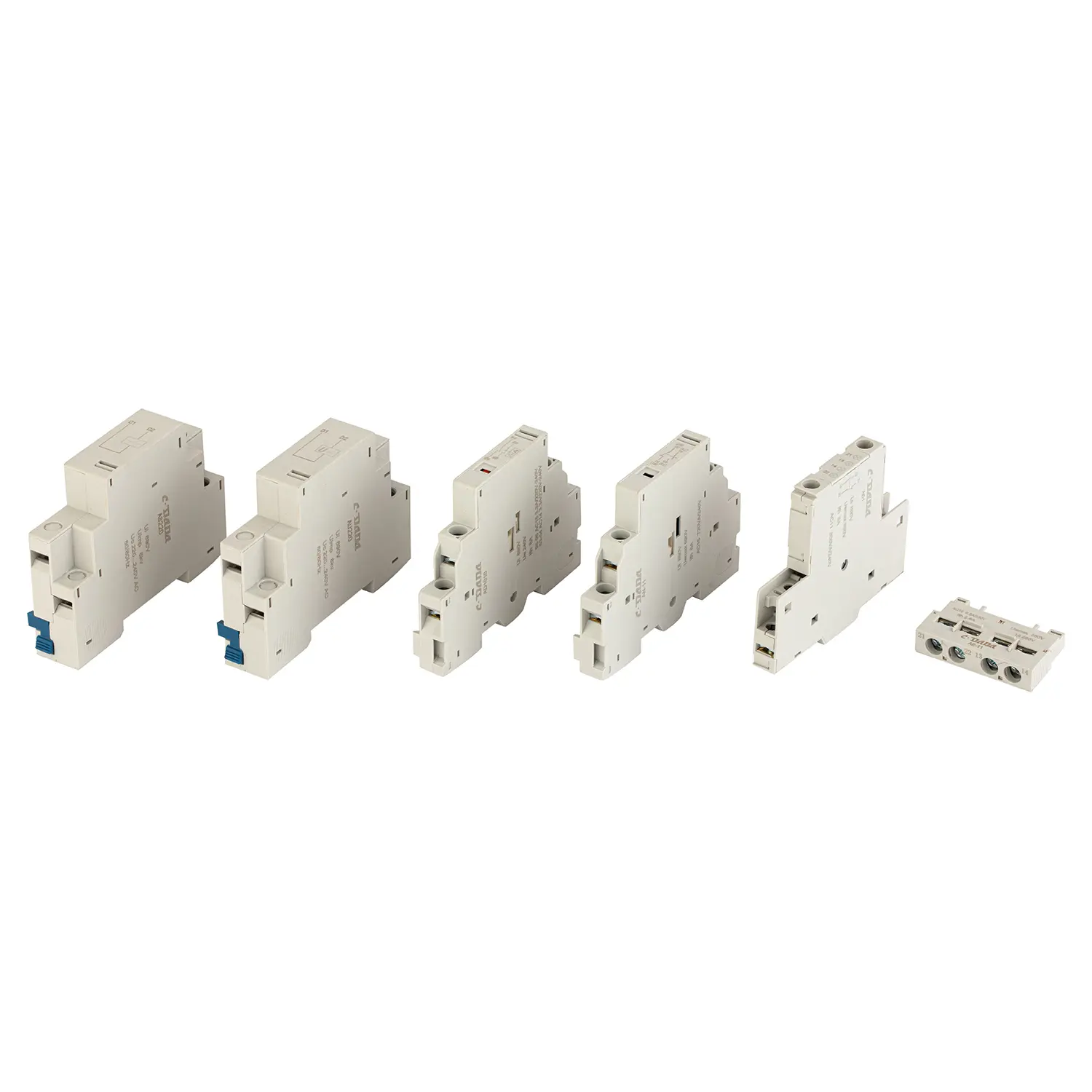

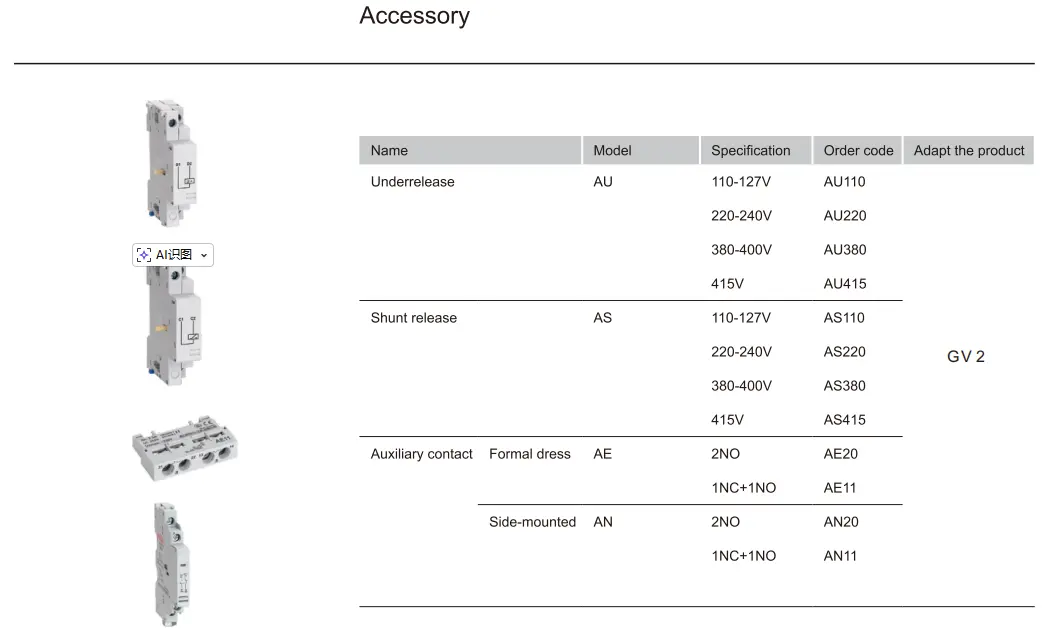

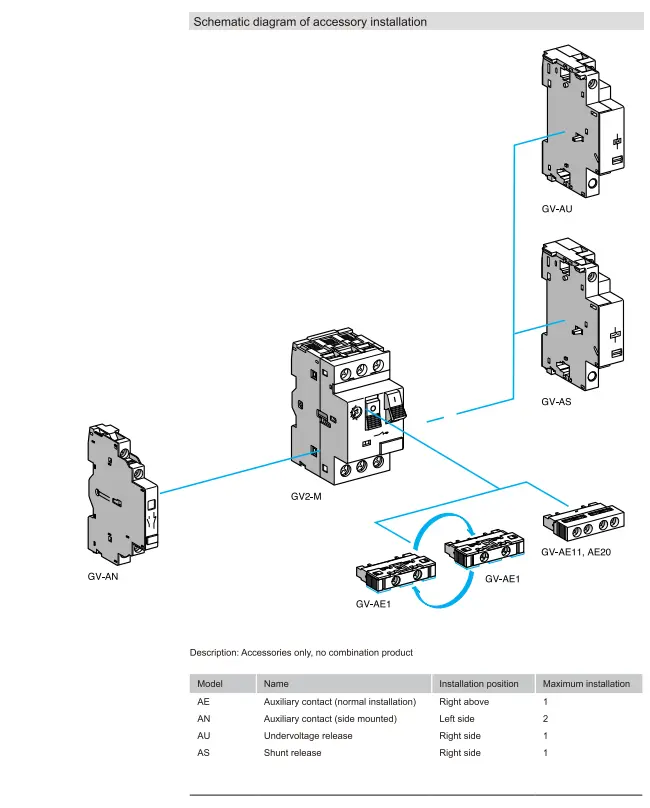

Podpira AE (sprednji pomožni), AN (stranski pomožni), AU (podnapetostni sprožilec), AS (odklopnik)—omogoča oddaljeno signalizacijo, samodejni izklop ali integracijo PLC-ja.

★  Globalna skladnost

Certificiran CE z oceno 690 V—primeren za evropske, azijske, afriške in latinskoameriške trge.

★ Doslednost je zagotovljena z avtomatizirano proizvodno opremo, standardiziranimi operativnimi postopki, strogim pregledom vhodnega materiala, medprocesnim testiranjem in končnim 100-odstotnim funkcionalnim testiranjem kritičnih parametrov.

Tipične aplikacije

Enofazni motorji: Črpalke, odpirači garažnih vrat, majhni kompresorji

OEM stroji: pakirni stroji, oprema za predelavo hrane

HVAC sistemi: ventilatorski konvektorji, mali hladilniki

Avtomatizacija stavb: pomožna oprema za dvigala, krmiljenje prezračevanja

Projekti nadgradnje: Zamenjava varovalk + toplotnih relejev z integriranim MPCB

Pogosto zastavljena vprašanja

V1: Kakšna je razlika med MPCB in standardnim odklopnikom?

A1: Motorni zaščitni odklopnik (MPCB), kot je GV2, zagotavlja:

● Nastavljiva toplotna zaščita pred preobremenitvijo (ujema se z motorjem FLC)

● Magnetna zaščita pred kratkim stikom

● Zaznavanje izgube faze (v različicah 3P)

● Funkcija izolacije

→ Standardni avtomatski odklopniki ponujajo samo zaščito pred kratkim stikom in fiksno preobremenitvijo—niso optimizirani za motor.

V2: Ali lahko 2P GV2 zaščiti trifazni motor?

A2: Ne sam. Za trifazne motorje potrebujete tri enote GV2 (eno na fazo), usklajene skupaj, ali uporabite 3P MPCB. Vendar je 2P GV2 popoln za enofazne motorje ali krmilna vezja.

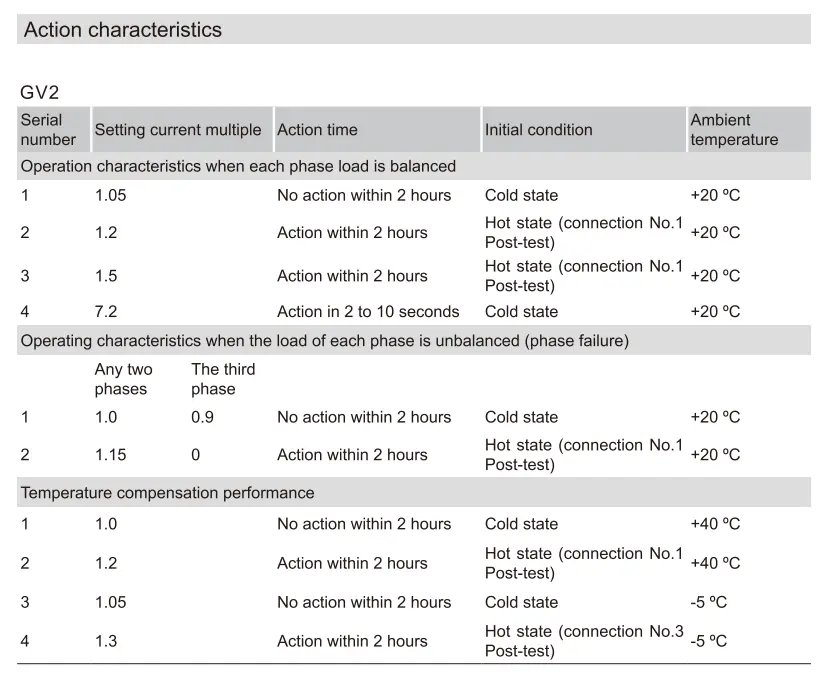

V3: Kaj pomeni "Razred potovanja 10A"?

A3: Določa, kako hitro se odklopnik sproži pod preobremenitvijo. Razred 10A pomeni, da se bo sprožil v 10 sekundah pri 7,2-kratnem nastavitvenem toku – idealno za standardne motorje z veverico brez visokega zagonskega navora.

V4: Ali res kompenzira temperaturo?

A4: Da! Bimetalni trak je toplotno kompenziran, tako da je sprožitev natančna, ne glede na to, ali je nameščen v skladišču 0 °C ali v ohišju 50 °C.

V5: Zakaj izbrati CDADA GV2 namesto drugih znamk?

A5: CDADA ponuja:

● Pravi CE certifikat s poročili o preskusih

● Avtomatizirana proizvodnja → stalna kakovost in nizka stopnja napak

● Popolna združljivost dodatne opreme (AE/AN/AU/AS)

● Konkurenčne cene za proizvajalce originalne opreme in distributerje

● Hitra tehnična podpora in dokumentacija v angleškem jeziku
