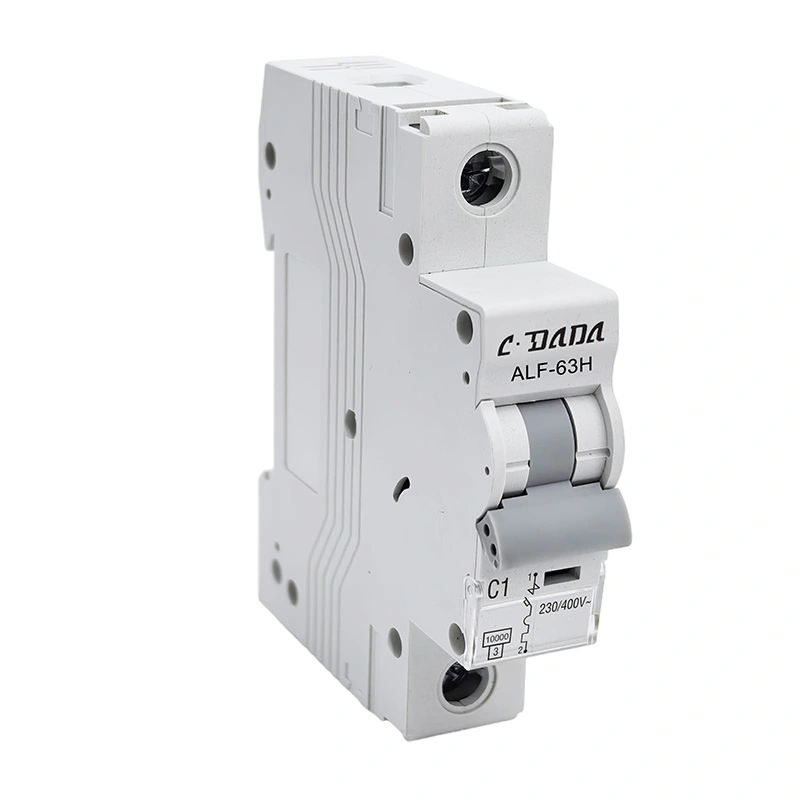

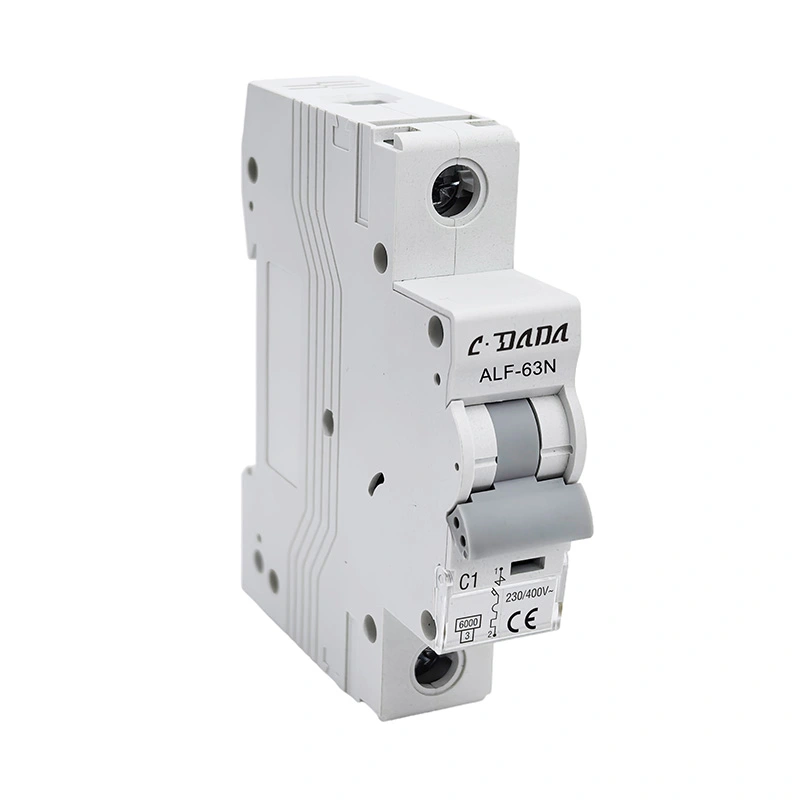

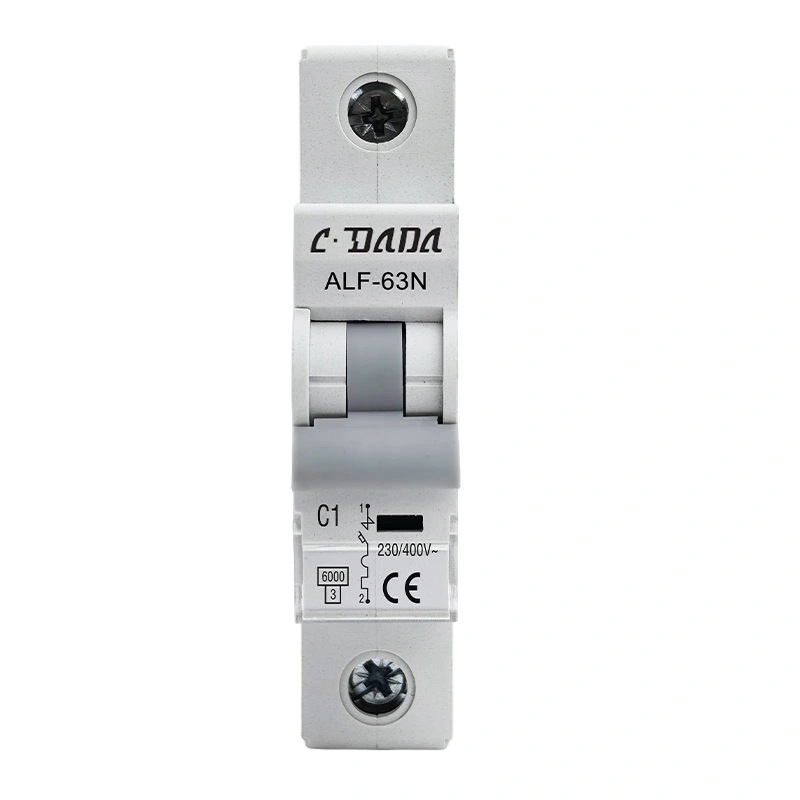

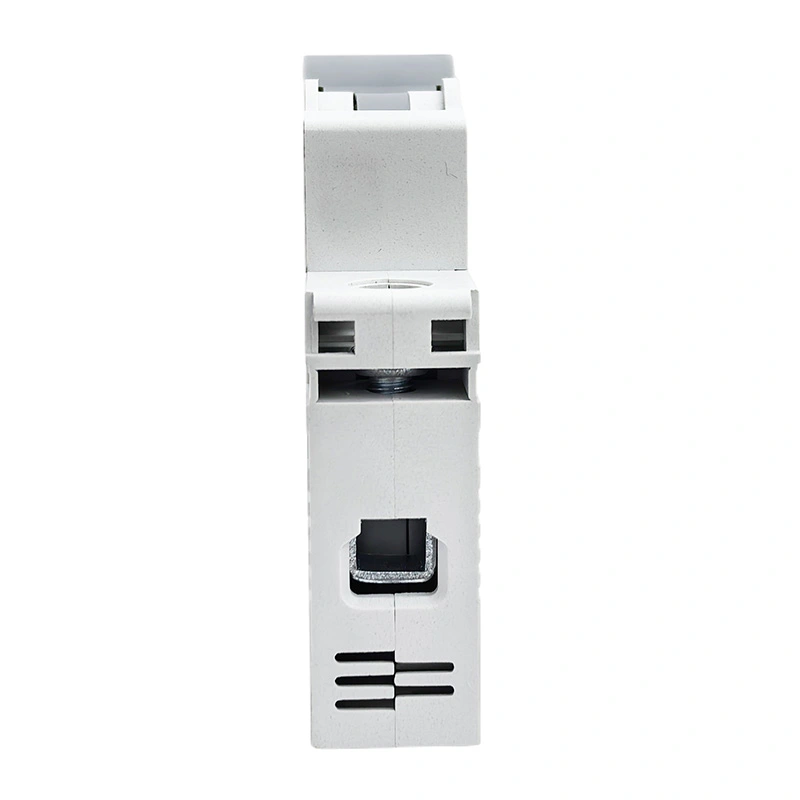

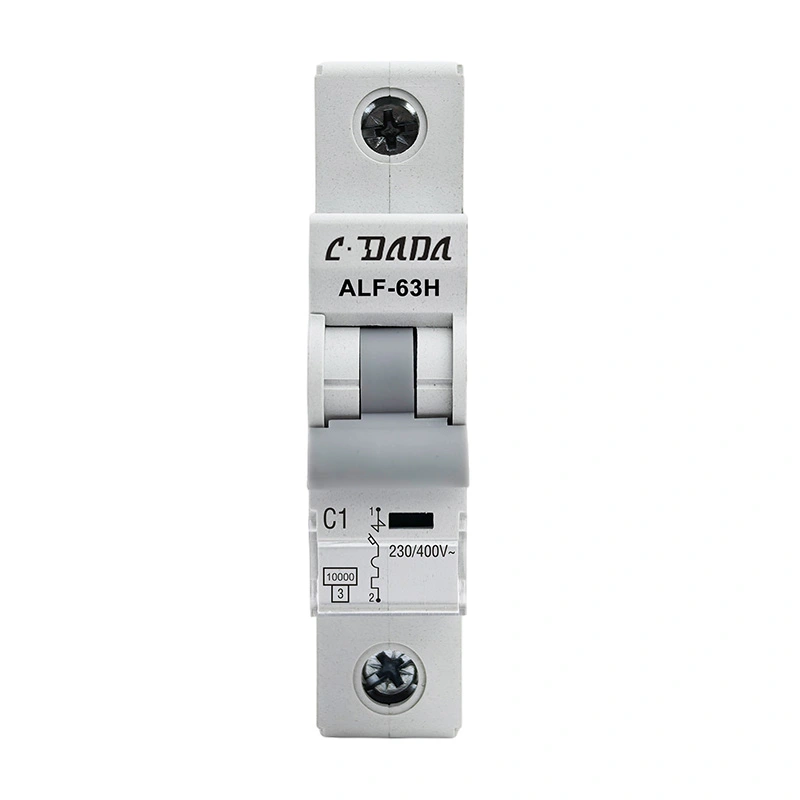

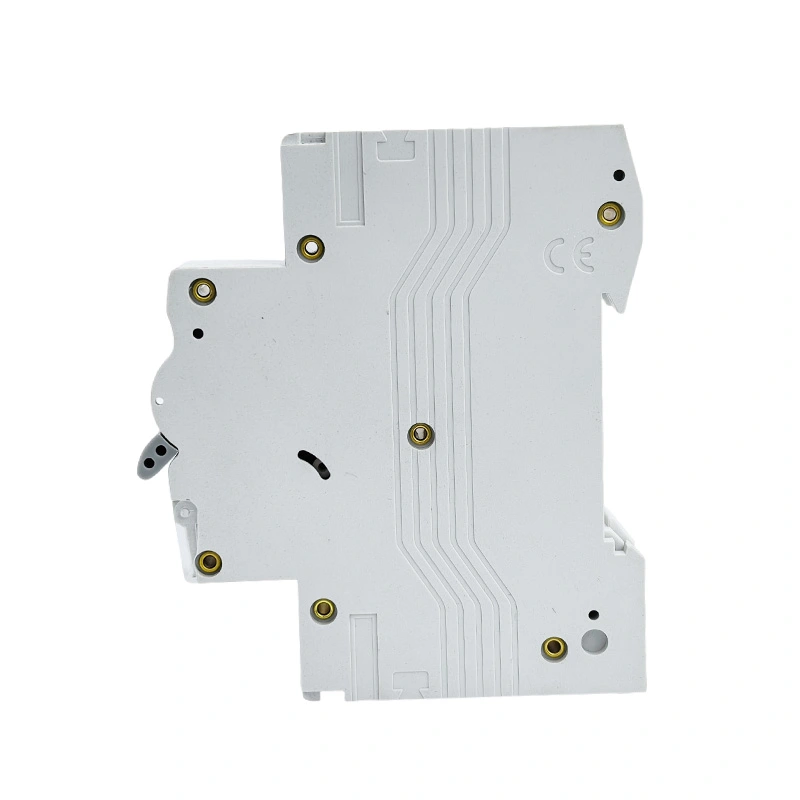

Miniaturni odklopnik 6KA 10kA

Miniaturni odklopnik (MCB) serije ALF-63N/H z visokim izklopom 6KA 10kA je v skladu s standardom IEC60898. MCB ima značilnost zanesljivega delovanja, natančno zaščitno funkcijo, kratek čas sproščanja in visoko prekinitveno zmogljivost ter majhno prostornino. Široko se uporablja pri preobremenitvi kontaktorjev, stikalnih naprav in električnih naprav.

Obrnite se na CDADA in nas izberite kot svojega proizvajalca, lahko ponudimo storitve OEM/ODM.

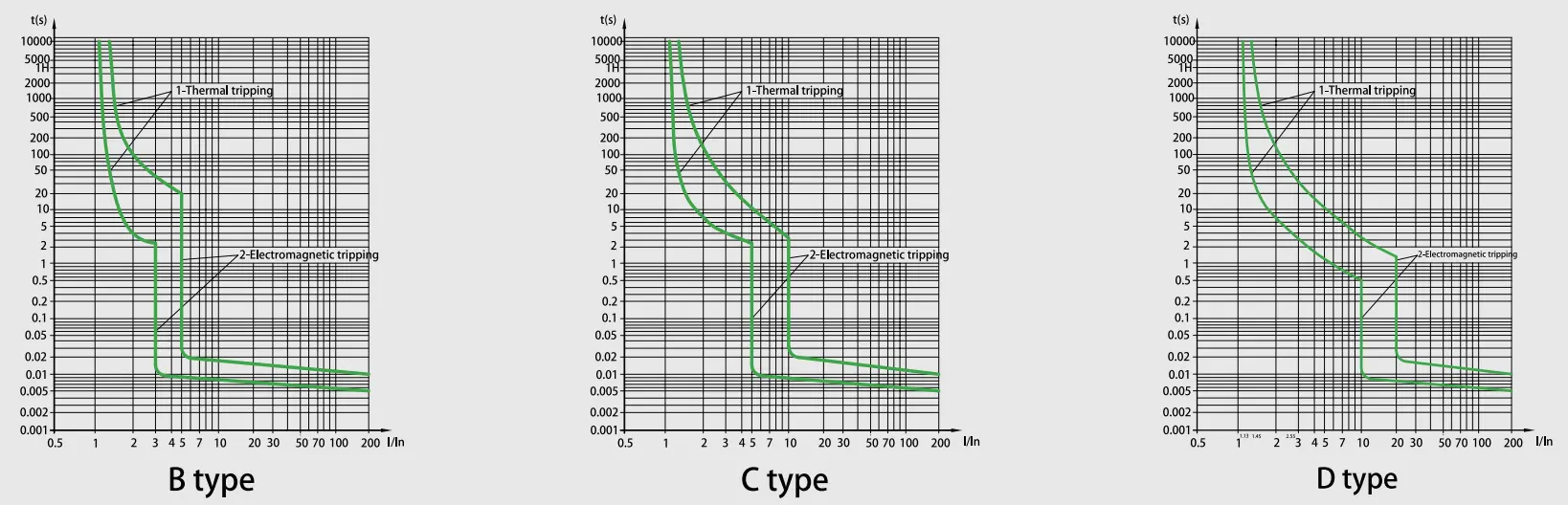

Karakteristična krivulja

Tehnična specifikacija

Miniaturni odklopnik ALF-63N/H serije 6KA 10kA
Standardno	EN/IEC60898-1
Prekinitvena zmogljivost (kA)	6,10
Zaščita	Proti preobremenitvi in ​​kratkemu stiku
Nazivni tok (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nazivna napetost (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Nazivna impulzna vzdržna napetost Uimp (kV)	4
Nazivna izolacijska napetost Ui(V)	500
Cass za omejevanje energije	3
Temperatura okolja (℃)	-25~+40,max.95% vlažnost
Toplotna meja delovanja	1,13xln Brez spotikanja v eni uri
	1,45xIn Izklop v eni uri
Magnetno delovanje	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Število polov	1P, 1P+N, 2P, 3P, 3P+N in 4P
Vrsta potovanja	Toplotna/magnetna sprostitev
Zmogljivost terminala	16 mm² prilagodljiv ali 25 mm² togo do 25 A
	25 mm² prilagodljiv ali 35 mm² tog od 32 A do 63 A
Stopnja zaščite	IP20
Namestitev	Montaža na 35 mm DIN letev
širina	17,8 mm na pol

Karakteristika sprostitve odklopnika

št.	Nazivni tok sprostitve (A)	Začetno stanje	Testni tok	Določen čas	Rezultat, ki ga je treba doseči	Opombe
1	1-63	hladno stanje	1,13 palca	t≤1h	Nepotovanje
2	1-63	na prejšnjem testu	1,45 ln	t<1h	potovanje	Enakomerna nastavitev toka na določeno vrednost v 5 s
3	Pri≤32	hladno stanje	2,55 palca	1s	potovanje
	V> 32
4	1-63	hladno stanje	3in	t≤0,1s	Nepotovanje	B vrsta
			5in	t<0,1s	potovanje	B vrsta
			5 V 10 ln	t≤0,1s	Nepotovanje	C vrsta
			10in	t<0,1s	potovanje	C vrsta
			20ln	t≤0,1s	Nepotovanje	D vrsta
				t<0,1s	potovanje	D vrsta

Vzdržljivost (operacije)

Kategorija	Cikli delovanja	Frekvenca delovanja	Nazivni tok
Električna vzdržljivost	4000	240/h	1-32
		120/h	40-63
Mehanska vzdržljivost	10000	240/h	1-63

Lastnosti

★ Izjemno visoka prekinitvena zmogljivost kratkega stika

Napredna tehnologija nadzora obloka dosega večjo prekinitveno zmogljivost v primerjavi z industrijskimi standardi, kar zagotavlja zanesljivo zaščito industrijskih električnih sistemov v ekstremnih pogojih napake.

★ Vmesnik za povezavo z dvojnim načinom

Integrirana hibridna zasnova terminala podpira togo priklop zbiralke in fleksibilno vpenjanje kablov, kar omogoča prilagajanje brez orodja različnim scenarijem namestitve, hkrati pa skrajša čas ožičenja za 40 %.

★ Mehanizem za shranjevanje energije za dolgo življenjsko dobo

Operacijski sistem s pomočjo vzmeti z vzdržljivostjo 10.000 mehanskih ciklov s tehnologijo za kompenzacijo obrabe

★ Napredno kompozitno ohišje

z lastnostmi, ki zavirajo slavo, so odporne na vročino in so odporne na impulze, vgrajene komore za dušenje obloka za zaprte napake.

★ Dinamična tokovno omejujoča topologija

Inteligentno dušenje prepustne energije zmanjša najvišje tokove napake za 65-80 %, kar omogoča optimizacijo specifikacij naprav v smeri toka s 30-odstotnim potencialom zmanjšanja skupnih stroškov sistema.

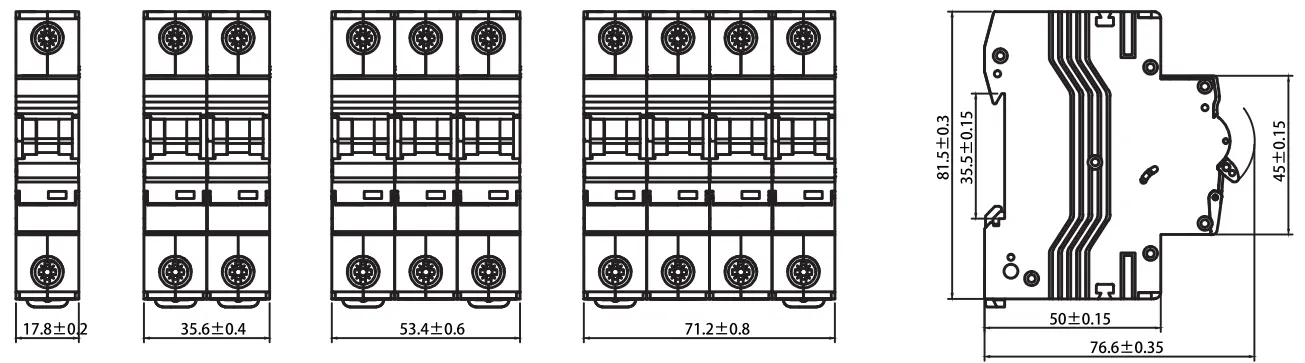

Okvirne dimenzije

Scenariji uporabe

★ Stanovanjske enote: potrošniške enote in razdelilne plošče za varnost doma.

★ Industrija: Zaščita kontaktorjev, stikalnih naprav in težkih električnih naprav.

★ Komercialne: poslovne stavbe in nakupovalna središča, ki zahtevajo visoko zanesljivost.

Nadzor kakovosti in standardno testiranje

★ Vsak CDADA MCB je podvržen strogemu testiranju, da se zagotovi skladnost z IEC60898-1:

★ Preizkus termičnega sprožanja: preverjeno pri 1,13 In (brez sproženja) in 1,45 In (sprožitev v 1 uri).

★ Preizkus magnetnega sprožanja: Natančen preizkus sprostitve za značilnosti B, C in D.

★ Električna vzdržljivost: preizkušeno v 4000 ciklih delovanja.

★ Mehanska vzdržljivost: preverjeno za 10.000 ciklov.
