Kaj je razdelilna omarica in zakaj je pomembna v sodobnih električnih sistemih?

A razdelilno omaricoje ena najbolj kritičnih komponent v kateri koli električni napeljavi, bodisi stanovanjski, poslovni ali industrijski. Služi kot osrednje vozlišče, ki varno in učinkovito distribuira električno energijo po več tokokrogih, hkrati pa ščiti sisteme pred preobremenitvami, kratkimi stiki in električnimi napakami. Ta članek ponuja poglobljeno in praktično razumevanje razdelilnih omaric, vključno z njihovo strukturo, načeli delovanja, vrstami, izbirnimi merili, vidiki namestitve, varnostnimi standardi in praksami vzdrževanja. Obravnava tudi običajne pomisleke uporabnikov in dejanske težave, da inženirjem, izvajalcem in upravljavcem objektov pomaga sprejemati odločitve na podlagi informacij.

Kazalo

• 1. Uvod v razdelilne omarice
• 2. Zakaj so razdelilne omarice bistvenega pomena
• 3. Notranja zgradba in sestavni deli
• 4. Vrste razdelilnih omar
• 5. Kako izbrati pravo razdelilno omarico
• 6. Najboljše prakse namestitve
• 7. Varnostni standardi in zaščitne funkcije
• 8. Pogoste težave in odpravljanje težav
• 9. Vzdrževanje in podaljšanje življenjske dobe
• 10. Tehnična primerjalna tabela
• 11. Pogosto zastavljena vprašanja
• 12. Zaključek in vpogled v industrijo

1. Uvod v razdelilne omarice

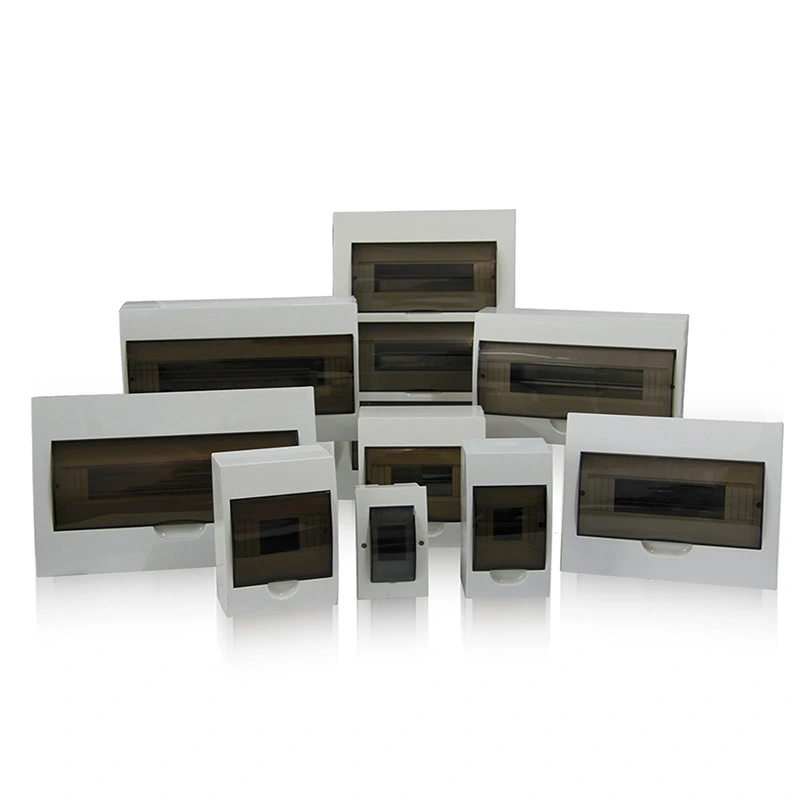

Razdelilna omarica (pogosto imenovana omarica DB, odklopna plošča ali električna plošča) je temeljni del vsakega električnega distribucijskega sistema. Prejema vhodno moč iz glavnega napajanja in jo prerazporedi v več odhodnih tokokrogov. Vsako vezje je običajno zaščiteno z odklopnikom ali varovalko, da se zagotovi električna varnost.

V sodobni infrastrukturi postajajo električne obremenitve vse bolj zapletene zaradi vse večje uporabe naprav, sistemov za avtomatizacijo in industrijskih strojev. Brez pravilno zasnovane razdelilne omarice bi se električni sistemi soočali s pogostimi preobremenitvami, neučinkovitostjo in varnostnimi nevarnostmi.

2. Zakaj so razdelilne omarice bistvenega pomena

Razdelilne omarice niso le pasivna ohišja; aktivno zagotavljajo električno stabilnost in varnost. Njihov pomen je mogoče razumeti z več vidikov:

• Varnostna zaščita:Preprečuje električno preobremenitev, kratke stike in nevarnost požara.
• Upravljanje napajanja:Enakomerno porazdeli elektriko po tokokrogih.
• Organizacija sistema:Ohranja napeljavo strukturirano in obvladljivo.
• Osamitev napak:Omogoča izklop določenih tokokrogov brez vpliva na celoten sistem.
• Razširljivost:Podpira prihodnjo širitev električnih obremenitev.

V stanovanjskih stavbah razdelilna omarica zagotavlja varno delovanje razsvetljave, klimatske naprave in naprav. V industrijskih okoljih postane še bolj kritično zaradi visokozmogljivih strojev in neprekinjenega delovanja.

3. Notranja zgradba in sestavni deli

Tipična razdelilna omarica je sestavljena iz več ključnih komponent, ki skupaj zagotavljajo varno in učinkovito distribucijo električne energije.

• Glavni odklopnik:Nadzoruje celoten sistem in zagotavlja primarno zaščito.
• Zaščitni odklopniki:Zaščitite posamezne tokokroge pred preobremenitvami.
• Zbirke:Prevajanje električne energije in distribucija električne energije znotraj.
• Nevtralne in zemeljske palice:Poskrbite za ustrezno ozemljitev in varnost.
• ohišje:Zaščitno ohišje iz kovine ali ognjevarne plastike.
• Sponke za ožičenje:Priključne točke za dohodne in odhodne kable.

Vsaka komponenta ima ključno vlogo pri zagotavljanju, da sistem ostane stabilen pod različnimi električnimi obremenitvami.

4. Vrste razdelilnih omar

Razdelilne omarice so na voljo v različnih vrstah, odvisno od uporabe, nivoja napetosti in okolja namestitve.

• Glavna razdelilna plošča (MDB):Primarna distribucijska točka, ki prejema energijo od električnega omrežja.
• Podrazdelilna plošča (SDB):Razdeli moč v manjše cone ali oddelke.
• Končna razdelilna plošča:Neposredno napaja naprave končnih uporabnikov.
• Industrijska razdelilna omarica:Zasnovan za težke stroje in visoko obremenjena okolja.
• Stanovanjska razdelilna omarica:Uporablja se v domovih in majhnih zgradbah.

Vsak tip je zasnovan z različnimi nazivnimi zmogljivostmi in varnostnimi zahtevami, ki ustrezajo posebnim električnim zahtevam.

5. Kako izbrati pravo razdelilno omarico

Izbira prave razdelilne omarice je ključnega pomena za varnost in učinkovitost. Upoštevati je treba več dejavnikov:

• Nosilnost:Prepričajte se, da lahko škatla prenese celotno električno obremenitev.
• Število vezij:Izberite glede na trenutne in prihodnje potrebe po širitvi.
• Kakovost materiala:Kovinska ohišja za industrijsko uporabo, plastična za stanovanja.
• Zaščita pred vdorom (ocena IP):Določa odpornost na prah in vodo.
• Standardi skladnosti:Izpolnjevati mora mednarodne standarde električne varnosti.

Slaba izbira pogosto vodi do pregrevanja, pogostih izklopov in okvar sistema.

6. Najboljše prakse namestitve

Pravilna namestitev zagotavlja dolgoročno zanesljivost in varnost razdelilne omarice. Ključne prakse vključujejo:

• Namestite na suho, prezračevano in dostopno mesto.
• Zagotovite pravilno ozemljitev in ozemljitvene povezave.
• Za vsako obremenitev uporabite odklopnike pravilne nazivne vrednosti.
• Jasno označite vsa vezja za enostavno prepoznavanje.
• Ožičenje imejte organizirano, da preprečite pregrevanje in zmedo.

Profesionalna namestitev je močno priporočljiva za industrijske in komercialne sisteme.

7. Varnostni standardi in zaščitne funkcije

Sodobne razdelilne omarice vključujejo več varnostnih funkcij za zaščito opreme in uporabnikov.

• Zaščita pred preobremenitvijo za preprečevanje prekomernega toka.
• Zaščita pred kratkim stikom za nenadne napake.
• Naprave za diferenčni tok (RCD) za odkrivanje uhajanja.
• Zaščita pred obločno napako v naprednih sistemih.

Skladnost z IEC in nacionalnimi električnimi predpisi zagotavlja varno delovanje v različnih okoljih.

8. Pogoste težave in odpravljanje težav

Tudi dobro nameščene razdelilne omarice lahko sčasoma naletijo na težave. Pogoste težave vključujejo:

• Pogosta spotikanja:Običajno je posledica preobremenitve ali okvarjenih naprav.
• Pregrevanje:Pogosto zaradi ohlapnih povezav ali premajhnega ožičenja.
• Korozija:Pojavi se v vlažnih okoljih brez ustrezne zaščite ohišja.
• Okvara odklopnika:Starajoče se komponente se morda ne bodo pravilno odzvale.

Rutinski pregled pomaga zgodaj prepoznati te težave in prepreči izpad sistema.

9. Vzdrževanje in podaljšanje življenjske dobe

Pravilno vzdrževanje znatno podaljša življenjsko dobo razdelilne omarice in izboljša varnost.

• Redno preverjajte ohlapnost žičnih povezav.
• Očistite notranje komponente, da preprečite nabiranje prahu.
• Občasno testirajte odklopnike.
• Takoj zamenjajte poškodovane ali zastarele komponente.
• Spremljajte porazdelitev obremenitve, da preprečite neravnovesje.

Dobro vzdrževan sistem lahko glede na pogoje uporabe učinkovito deluje več kot desetletje.

10. Tehnična primerjalna tabela

11. Pogosto zastavljena vprašanja

V1: Kakšna je glavna funkcija razdelilne omarice?
Varno distribuira električno energijo v več tokokrogov, hkrati pa ščiti sisteme pred preobremenitvami in napakami.

V2: Kako dolgo traja razdelilna škatla?
Ob ustreznem vzdrževanju lahko traja 10–20 let, odvisno od okoljskih pogojev in uporabe.

V3: Ali je mogoče razdelilno omarico nadgraditi?
Da, dodatna vezja in nadgrajene odklopnike je mogoče namestiti, če ohišje podpira razširitev.

V4: Zakaj se razdelilna omarica pogosto spotika?
Preobremenjena vezja, pokvarjene naprave ali težave z ožičenjem so pogosti vzroki.

V5: Ali je potrebna profesionalna namestitev?
Zaradi varnosti in skladnosti je zelo priporočljiva strokovna namestitev, zlasti za industrijske sisteme.

12. Zaključek in vpogled v industrijo

Razdelilna omarica je več kot le električno ohišje – je jedro vsakega varnega in učinkovitega sistema za distribucijo električne energije. Ker povpraševanje po električni energiji v stanovanjskih, komercialnih in industrijskih sektorjih še naprej narašča, postaja pomen zanesljivih distribucijskih sistemov še bolj kritičen.

Pravilna izbira, namestitev in vzdrževanje lahko bistveno zmanjšajo obratovalna tveganja in hkrati izboljšajo energetsko učinkovitost. Investicija v visokokakovostne razdelilne omarice zagotavlja dolgoročno varnost in stabilnost katere koli električne infrastrukture.

V sodobni inženirski praksi se pozornost do detajlov v distribucijskih sistemih neposredno prevede v zanesljivost delovanja in zagotavljanje varnosti.

Ta članek vam predstavlja vpogled v industrijoShanghai DaDa Electric Co., Ltd., podjetje, ki je zavezano zagotavljanju zanesljivih in visoko zmogljivih rešitev za distribucijo električne energije za svetovne trge.

Če iščete profesionalne rešitve za distribucijske omarice, prilagojene vašim projektnim zahtevam,kontaktirajte nasdanes, da bi razpravljali o specifikacijah, možnostih prilagajanja in možnostih množične dobave. Naša ekipa inženirjev je pripravljena podpreti potrebe vašega električnega sistema z natančnostjo in zanesljivostjo.
