Kaj je odklopnik na preostali tok?

A Odklopnik na diferenčni tok(RCCB) je kritična električna varnostna naprava, zasnovana za zaščito ljudi in premoženja pred električnim udarom, nevarnostjo požara in uhajajočim tokom. V sodobnih električnih sistemih, kjer so stanovanjske, komercialne in industrijske obremenitve vse bolj zapletene, imajo RCCB ključno vlogo pri zagotavljanju varne distribucije električne energije. Ta članek ponuja izčrpen vodnik za razumevanje delovanja RCCB, zakaj so bistveni, kako izbrati pravi model, običajne prakse namestitve, nasvete za vzdrževanje in aplikacije v resničnem svetu. Bralcem pomaga tudi pri reševanju praktičnih težav, kot so neprijetna spotikanja, neustrezna velikost in težave z združljivostjo sistema.

Kazalo

• 1. Uvod v odklopnik na diferenčni tok
• 2. Kako deluje odklopnik na diferenčni tok
• 3. Vrste RCCB in njihove razlike
• 4. Ključne prednosti in zaščitni mehanizmi
• 5. RCCB proti MCB proti RCBO
• 6. Kako izbrati pravi RCCB
• 7. Navodila za namestitev in najboljše prakse
• 8. Pogoste težave in odpravljanje težav
• 9. Vzdrževanje in testiranje
• 10. Aplikacije v različnih panogah
• 11. Varnostni standardi in skladnost
• 12. Pogosto zastavljena vprašanja
• 13. Zaključek

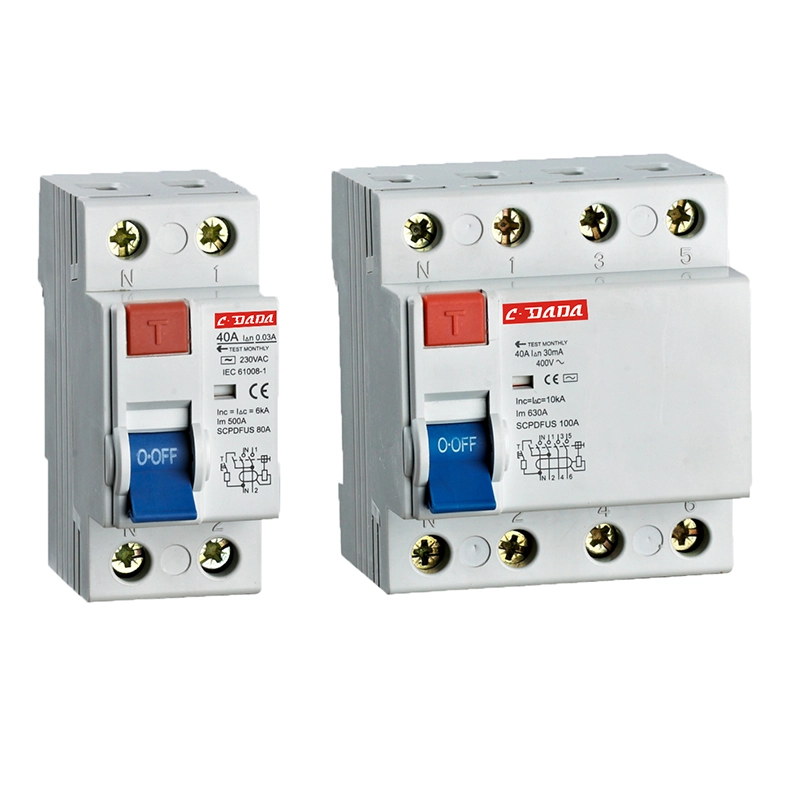

1. Uvod v odklopnik na diferenčni tok

Zaščitno stikalo na preostali tok (RCCB) je električna zaščitna naprava, ki odklopi tokokrog, kadar koli zazna neravnovesje med živim in nevtralnim tokom. To neravnovesje običajno kaže na tok uhajanja, ki teče v tla, kar je lahko nevarno za ljudi ali lahko povzroči električni požar.

Za razliko od standardnih zaščitnih naprav RCCB ne ščitijo pred preobremenitvijo ali kratkim stikom. Namesto tega je njihova primarna vloga zagotavljanje osebne varnosti z zaznavanjem celo majhnih uhajajočih tokov – pogosto le do 30 mA.

2. Kako deluje odklopnik na diferenčni tok

Načelo delovanja odklopnika na diferenčni tok temelji na Kirchhoffovem trenutnem zakonu, ki pravi, da mora biti tok, ki vstopa v tokokrog, enak toku, ki ga izstopa. Če obstaja razlika, to kaže na puščanje.

Znotraj RCCB tokovni transformator stalno nadzoruje žive in nevtralne vodnike. V normalnih pogojih se magnetna polja med seboj izničijo. Ko pa pride do puščanja, neravnovesje sproži sprožilni mehanizem.

• Normalno stanje: tok pod napetostjo = nevtralni tok
• Stanje napake: tok pod napetostjo ≠ Nevtralni tok
• Dejanje sprožitve: Tokokrog se takoj prekine (v milisekundah)

Ta hiter odziv je tisto, zaradi česar so RCCB izredno učinkoviti pri preprečevanju električnih udarov.

3. Vrste RCCB in njihove razlike

Različne aplikacije zahtevajo različne vrste RCCB. Spodaj je razčlenitev najpogostejših vrst:

4. Ključne prednosti in zaščitni mehanizmi

RCCB zagotavljajo več plasti zaščite, zaradi česar so nepogrešljivi v sodobnih električnih sistemih:

• Zaščita pred električnim udarom:Preprečuje smrtne nesreče s takojšnjim odklopom okvarjenih tokokrogov.
• Preprečevanje požara:Zaustavi tokove uhajanja, ki lahko povzročijo pregrevanje ožičenja.
• Zaščita opreme:Zmanjša škodo, ki jo povzročijo zemeljske napake.
• Visoka občutljivost:Zazna uhajanje že pri 10–30 mA.
• Hiter odzivni čas:Potovanja v milisekundah.

Zaradi teh prednosti so RCCB bistveni tako v stanovanjski kot industrijski električni infrastrukturi.

5. RCCB proti MCB proti RCBO

Mnogi uporabniki zamenjujejo RCCB z MCB in RCBO. Spodnja tabela pojasnjuje razlike:

V mnogih napravah se RCCB-ji uporabljajo skupaj z MCB-ji za doseganje popolne zaščite.

6. Kako izbrati pravi RCCB

Izbira pravega RCCB je ključnega pomena za zagotavljanje varnosti in učinkovitosti sistema. Upoštevajte naslednje dejavnike:

• Nazivni tok:Ujemanje z obremenitvijo sistema (npr. 25A, 40A, 63A).
• Stopnja občutljivosti:30mA za osebno zaščito, 100mA–300mA za požarno zaščito.
• Število polov:2-polni za enofazne, 4-polni za trifazne sisteme.
• Izbira vrste:AC, A ali B, odvisno od značilnosti obremenitve.
• Zanesljivost blagovne znamke:Izberite certificirane proizvajalce z dokazano varnostjo.

7. Navodila za namestitev in najboljše prakse

Pravilna namestitev je bistvena za delovanje RCCB. Nepravilno ožičenje lahko privede do neprijetnega izklopa ali neuspešnega izklopa.

• Zagotovite pravilno fazno in ničelno povezavo.
• Namestite RCCB pred končnimi vezji.
• Izogibajte se mešanju nevtralnih žic med tokokrogi.
• Preizkusite napravo po namestitvi s testnim gumbom.
• Upoštevajte lokalne električne predpise in standarde.

8. Pogoste težave in odpravljanje težav

Tudi pri visokokakovostnih RCCB se lahko pojavijo težave. Tukaj so pogoste težave in rešitve:

• Moteče spotikanje:Pogosto zaradi puščanja iz več naprav ali slabe izolacije.
• Napaka pri ponastavitvi:Lahko kaže na trajno ozemljitveno napako.
• Brez potovanja med preskusom:Naprava je morda okvarjena in zahteva zamenjavo.
• Pregrevanje:Vzrok za ohlapne povezave ali preobremenitev.

9. Vzdrževanje in testiranje

Redno vzdrževanje zagotavlja dolgoročno zanesljivost RCCB:

• Vsak mesec pritisnite gumb za preizkus, da preverite delovanje.
• Vsako leto preverite ožičenje.
• Zamenjajte zastarele naprave vsakih 8–10 let.
• Spremljajte znake razbarvanja ali gorenja.

10. Aplikacije v različnih panogah

Odklopniki na diferenčni tok se pogosto uporabljajo v različnih sektorjih:

• Stanovanjski objekti:Kuhinje, kopalnice in zunanji krogi.
• Poslovni objekti:Pisarne, trgovska središča in hoteli.
• Industrijski obrati:Zaščita strojev in nadzorne plošče.
• Zdravstveno varstvo:Kritični sistemi za vzdrževanje življenja in laboratoriji.
• EV polnilne postaje:Visoko občutljivo odkrivanje puščanja.

11. Varnostni standardi in skladnost

RCCB morajo izpolnjevati mednarodne varnostne standarde, da zagotovijo zanesljivost in učinkovitost. Ti standardi določajo parametre, kot so čas vožnje, občutljivost na puščanje in preskus vzdržljivosti.

Skladnost zagotavlja, da naprava dosledno deluje v pogojih napake in izpolnjuje globalna varnostna pričakovanja.

12. Pogosto zastavljena vprašanja

V1: Ali RCCB ščiti pred kratkimi stiki?
Ne, ščiti le pred ozemljitvenim uhajanjem. MCB so potrebni za zaščito pred kratkim stikom.

V2: Zakaj moj RCCB pogosto sproži?
To je lahko posledica okvarjenih naprav, težav z izolacijo ali kumulativnega puščanja.

V3: Ali lahko RCCB deluje brez ozemljitve?
Ni priporočljivo. Ustrezna ozemljitev zagotavlja učinkovito delovanje.

V4: Kako pogosto je treba RCCB testirati?
Vsaj enkrat mesečno z uporabo vgrajenega testnega gumba.

V5: Kakšna je življenjska doba RCCB?
Običajno 8–10 let, odvisno od pogojev uporabe.

13. Zaključek

Zaščitno stikalo na diferenčni tok je ena najpomembnejših varnostnih naprav v katerem koli električnem sistemu. Zagotavlja življenjsko varno zaščito z zaznavanjem tokov uhajanja in odklopom tokokrogov v milisekundah. Ne glede na to, ali se RCCB uporabljajo v domovih, tovarnah ali poslovnih zgradbah, RCCB znatno zmanjšajo nevarnost električnega udara in požara.

Izbira pravega tipa, pravilna namestitev in redno vzdrževanje zagotavljajo dolgoročno varnost in stabilnost sistema. Ker zahteve po električni energiji še vedno naraščajo, RCCB ostajajo temeljni sestavni del sodobnih sistemov za distribucijo električne energije.
