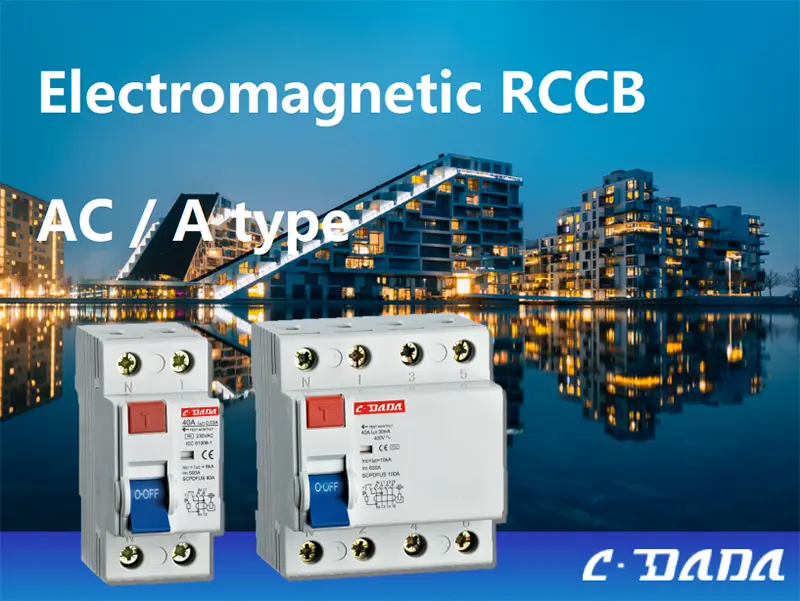

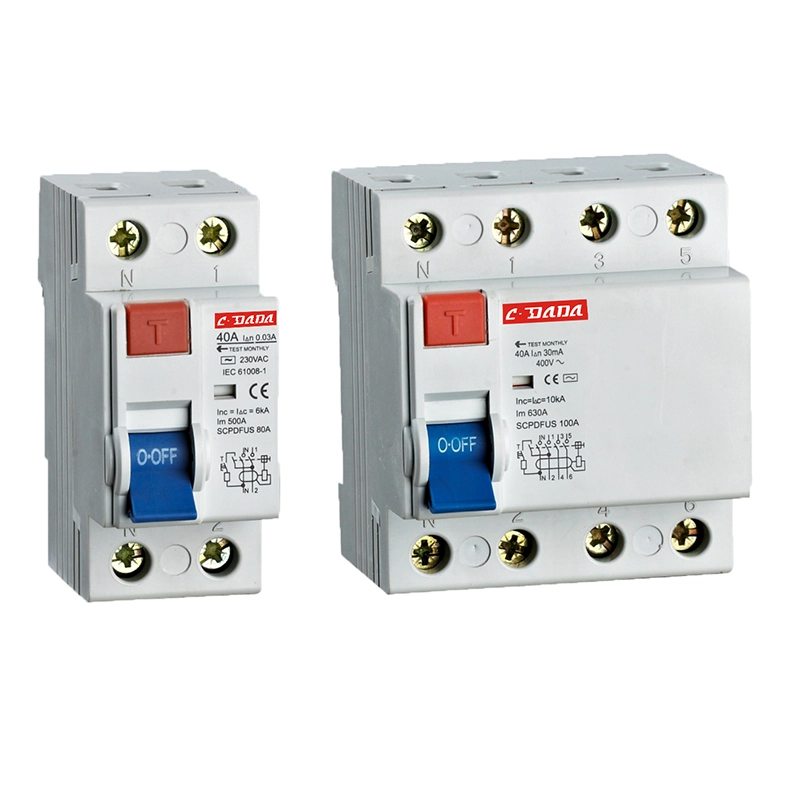

Elektromagnetni odklopnik na diferenčni tok

Za kritično varnost, kjer zanesljivost ne more biti odvisna od zunanjega napajanja, izberite elektromagnetni odklopnik na diferenčni tok (RCCB) CDADA. Ta izključno elektromagnetni RCCB, ki ga je izdelal Shanghai DADA Electric CO., LTD v skladu s standardi IEC 61008-1, deluje brez kakršnega koli elektronskega vezja ali pomožne napetosti, zaradi česar je odporen na nihanja moči, prenapetosti ali nevtralno izgubo.

Na voljo v konfiguracijah 2P (1+N) in 4P (3+N) z nazivnimi tokovi od 16 A do 100 A in občutljivostjo 10 mA, 30 mA ali 100 mA, zagotavlja varno zaščito pred napako na zemlji v onesnaženih okoljih, okoljih z visoko vlažnostjo ali nestabilnim omrežjem.

S pogojno oceno kratkega stika 6 kA, uvoženim ohišjem, ki zavira gorenje, in indikatorjem položaja kontakta je elektromagnetni RCCB CDADA zaupanja vreden v industrijskih krajih, podeželski infrastrukturi in izvoznih ploščah, kjer je absolutna mehanska zanesljivost najpomembnejša.

Ključne specifikacije

Tip: Elektromagnetni RCCB (brez elektronike, pomožno napajanje ni potrebno)

Standard: IEC 61008-1

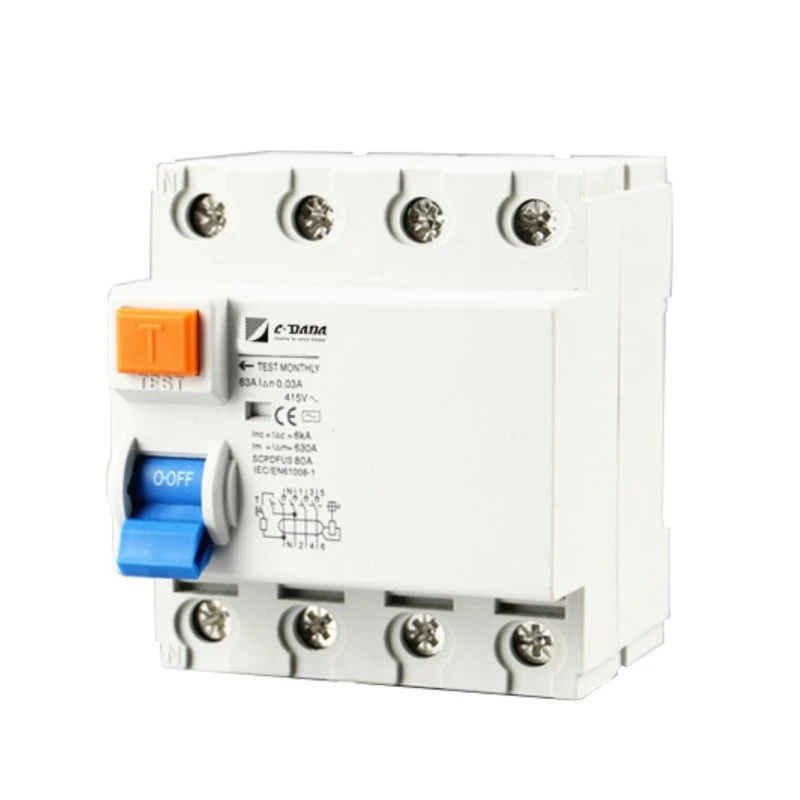

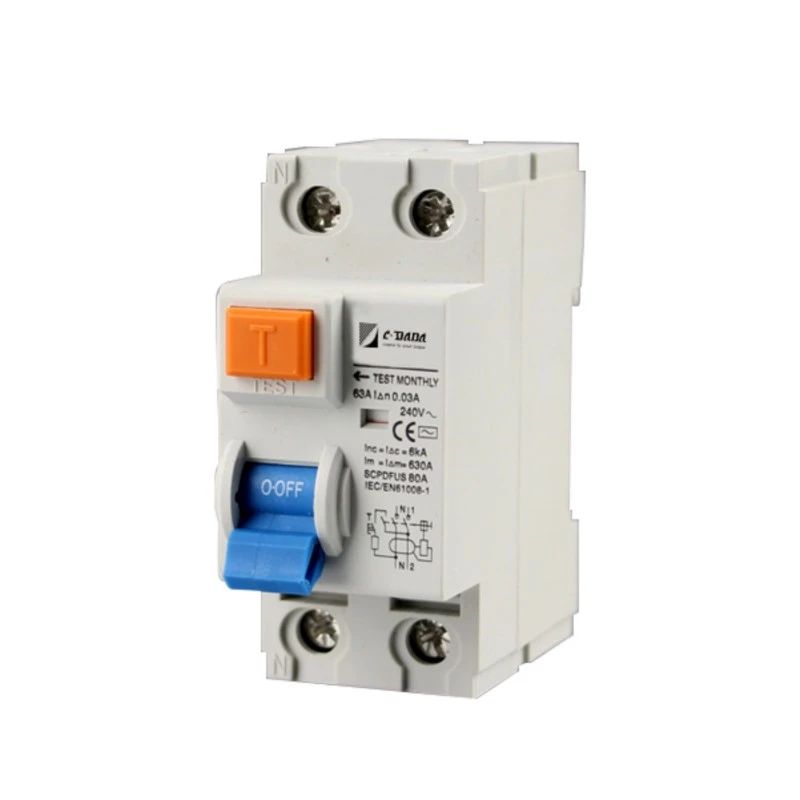

Poli: 2P (1+N) ali 4P (3+N)

Nazivni tok (in): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Nazivna napetost:

2P: 240V AC

4P: 240/415 V AC

Občutljivost (I△n): 10mA, 30mA, 100mA

Neizklopni tok: 0,5 × I△n

Čas vožnje pri I△n: ≤ 0,1 sekunde

Vklopna in prekinitvena zmogljivost (I₄m):

500A (v ≤ 40A)

630A (In ≥ 63A)

Pogojni tok kratkega stika (Inc): 6kA

Prenosna impulzna napetost (Uimp): 6000V

Stopnja zaščite: IP20

Montaža: DIN letev 35 mm, širina 45 mm

Priključki: Nožni, podpirajo kable do 35 mm²

Ohišje: uvožena plastika, odporna na gorenje, odporna na vročino in udarce

Delovna temperatura: Primerno za onesnažena/težka okolja

Vizualni indikator: indikator stanja kontaktorja (prikazuje stanje VKLOP/IZKLOP)

Izklopni mehanizem: Čista elektromagnetna sprostitev – deluje tudi brez napetosti

Zakaj izbrati CDADA Electromagnetic RCCB?

★ Ničelna odvisnost od napajalne napetosti

Za razliko od elektronskih RCCB, elektromagnetni odklopnik na diferenčni tok ne potrebuje pomožnega napajanja – zanesljivo se sproži, tudi če je nevtralni tok pokvarjen, napetost pade ali med izpadom električne energije.

★ Neprimerljiva zanesljivost v težkih pogojih

Posebna zasnova terminala in visokokakovostni materiali zagotavljajo stabilno delovanje v prašnem, vlažnem ali korozivnem okolju – idealno za kmetije, tunele in zunanje omare.

★ Inherentno varen dizajn

Brez polprevodnikov = brez staranja, brez programskih napak, brez EMI občutljivosti. Samo mehansko-magnetna fizika – dokazana že desetletja.

★ Skladnost z globalnimi standardi

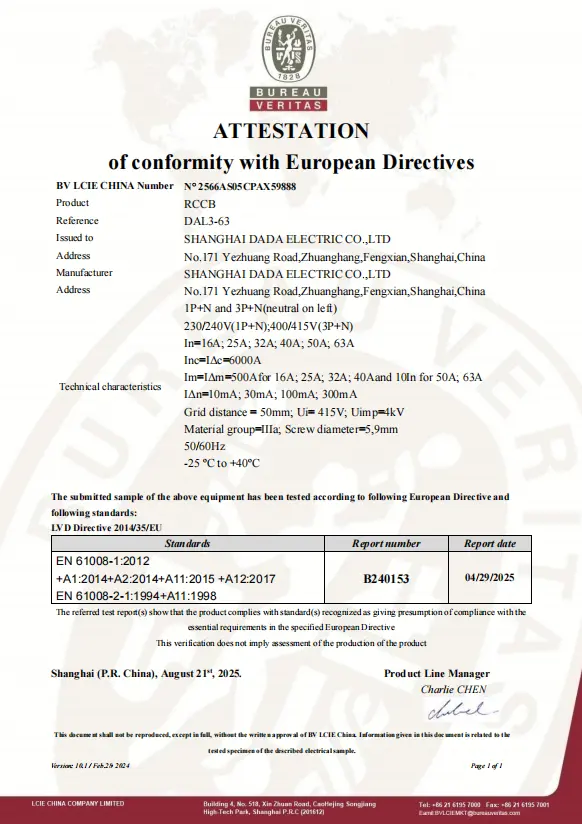

Popolnoma skladen z IEC 61008-1, primeren za mednarodne projekte, ki zahtevajo robustno zaščito brez vzdrževanja.

★ Jasne operativne povratne informacije

Vgrajen indikator položaja kontakta omogoča takojšnjo vizualno potrditev – ključnega pomena za varnostne revizije in vzdrževanje.

★ Ob spoštovanju zaupnosti strank nudimo storitve številnim distributerjem in partnerjem OEM po vsem svetu, ki dobavljajo večjim projektom in lokalnim trgom.

★ Naše prodajne in inženirske ekipe si prizadevajo odgovoriti na vse tehnične poizvedbe v 24 delovnih urah.

Tipične aplikacije

Elektrifikacija podeželja: območja z nestabilnimi ali šibkimi omrežji

Industrijski obrati: okolja z visokim EMI (varilci, motorji)

Predori in rudniki: Vlažne, onesnažene razmere

Rezervni sistemi: kjer ni mogoče zagotoviti nevtralne celovitosti

Izvozne plošče: Za trge, ki zahtevajo čisto elektromagnetno zanesljivost (npr. deli Afrike, Bližnjega vzhoda, jugovzhodne Azije)

Pogosto zastavljena vprašanja (FAQ)

V1: Kakšna je razlika med RCD tipa A in tipa AC? A1:

● Tip AC: zazna samo gladko sinusno uhajanje AC (npr. zaradi napak na grelniku).

● Tip A: zazna uhajanje izmeničnega toka + pulzirajočega enosmernega toka (npr. iz polnilnikov za telefone, gonilnikov LED, pralnih strojev). → Tip A je potreben v sodobnih inštalacijah z elektronskimi bremeni. CDADA ponuja obe vrsti – potrdite svoje potrebe po aplikaciji.

V2: Kakšna je razlika med elektronskimi in elektromagnetnimi RCCB?

Funkcija	Elektronski RCCB	Elektromagnetni RCCB
Zahtevana moč	Da (potrebuje omrežno napetost)	Ne – deluje pri 0V
Nevtralna odvisnost	Ne uspe, če se nevtralni pokvari	Še vedno deluje brez nevtralnega
EMI občutljivost	Lahko napačno sproži v bližini motorjev/VFD-jev	Odporen na EMI
Stroški	Nižje	Nekoliko višje
Primer uporabe	Stabilna urbana omrežja	Surovi, podeželski ali kritični sistemi

V3: Ali ta elektromagnetni RCCB podpira osebno zaščito 30 mA?

A3: Da - na voljo je v 10 mA, 30 mA in 100 mA. Različica 30 mA izpolnjuje zahteve IEC za zaščito pred udarci, ki rešijo življenja.

V4: Ali se lahko uporablja v ozemljitvenih sistemih TT?

A4: Vsekakor. Pravzaprav so elektromagnetni RCCB prednostni v sistemih TT, ker se ne zanašajo na stabilno nevtralno referenco - ki je lahko odsotna ali ima visoko impedanco v nastavitvah TT.

V5: Zakaj izbrati CDADA za elektromagnetni odklopnik na preostali tok?

A5: CDADA zagotavlja:

● Prava elektromagnetna zasnova, skladna s standardom IEC 61008-1

● Brez skrite elektronike—čisto magnetno delovanje

● Visokokakovostno negorljivo ohišje za varnost

● Dokazana zanesljivost v onesnaženih okoljih

● Podpora OEM: masovne cene, certifikacijski dokumenti, hitro vzorčenje
