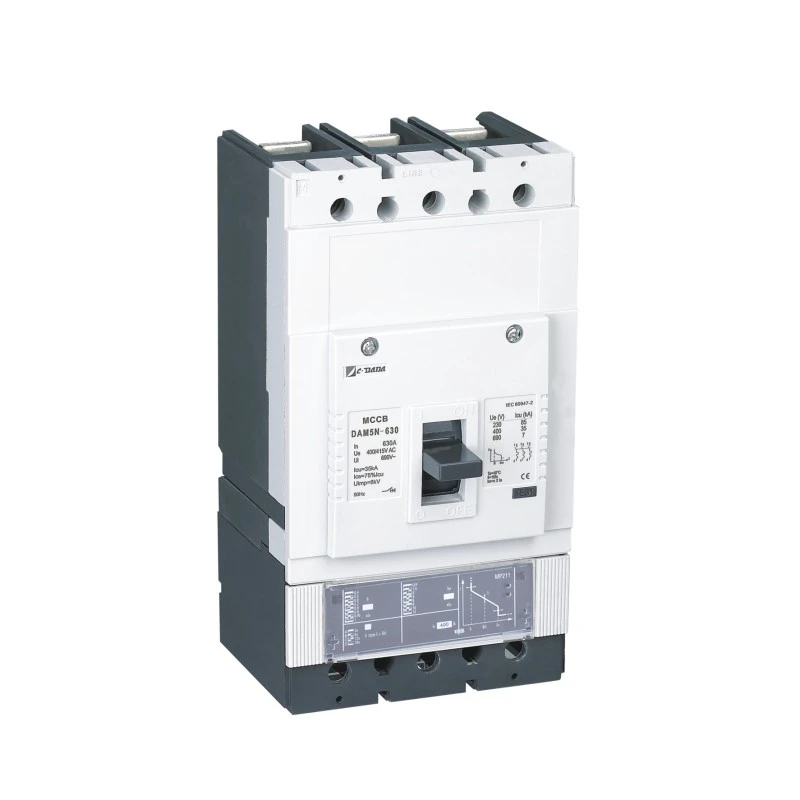

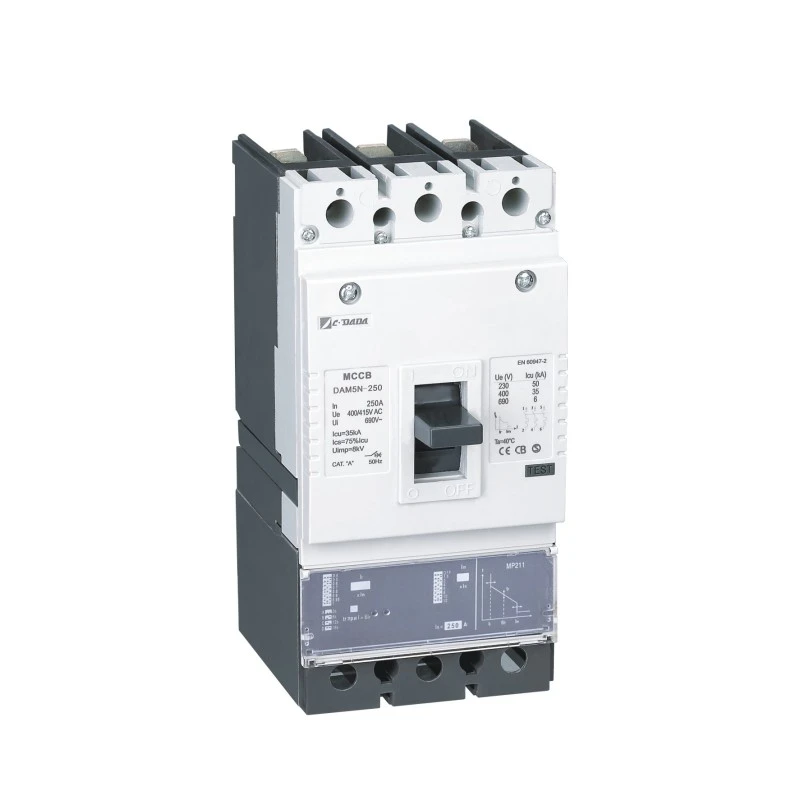

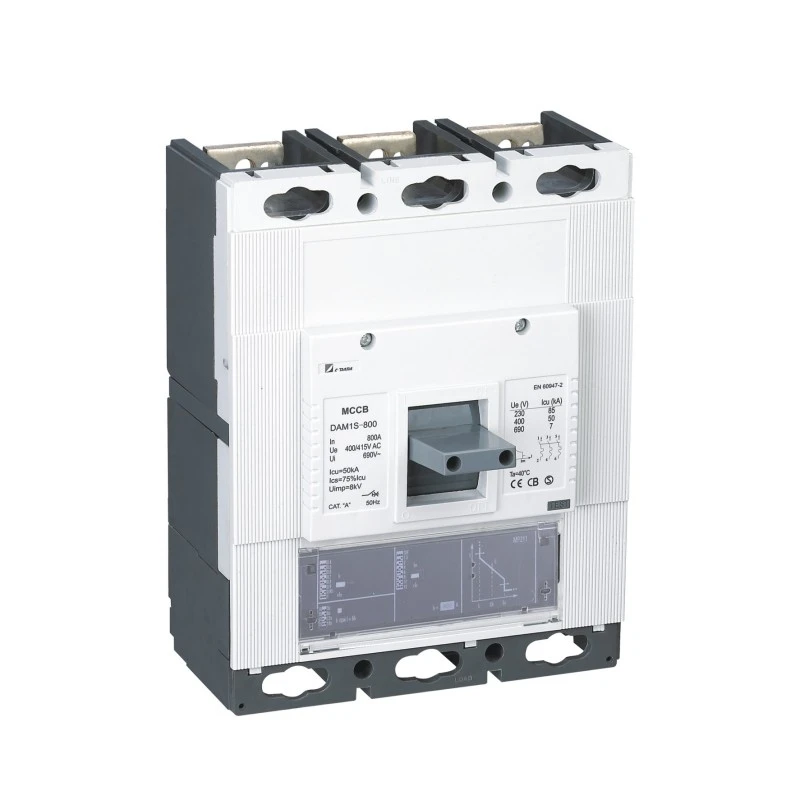

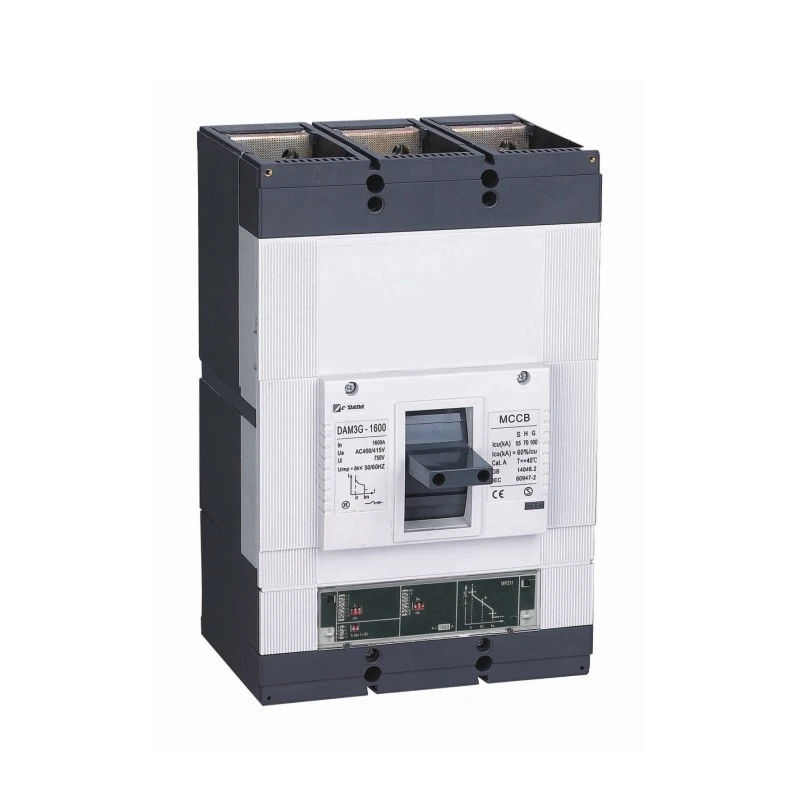

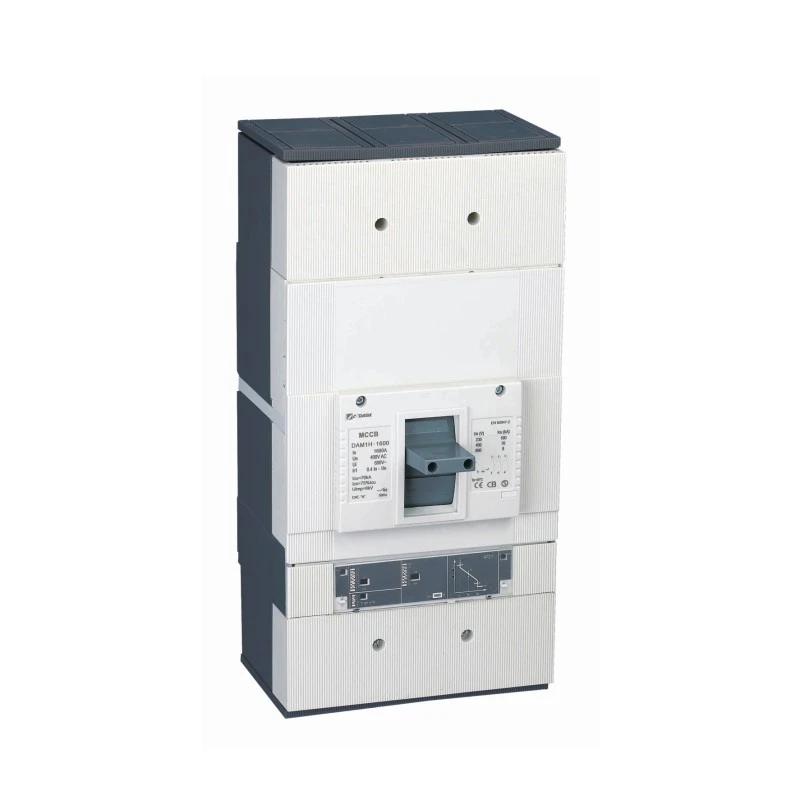

Elektronski odklopnik v oblikovanem ohišju

Za sodobne napajalne sisteme, ki zahtevajo natančnost, inteligenco in zanesljivost, je elektronski odklopnik v oblikovanem ohišju podjetja Shanghai DADA Electric CO., LTD. postavlja nov standard pri nizkonapetostni zaščiti. Za razliko od tradicionalnih toplotno-magnetnih odklopnikov ta inteligentni MCCB uporablja mikroprocesorsko elektronsko sprožilno enoto za zagotavljanje zelo natančne, programabilne nadtokovne zaščite—odporne na nihanja temperature okolja.

Z nastavljivimi nastavitvami od 40 % do 100 % In (termično) in 1,5 × do 12 × In (magnetno) ponuja neprimerljivo prilagodljivost za kompleksno koordinacijo v podatkovnih centrih, industrijskih obratih, bolnišnicah in sistemih obnovljive energije. Z nazivno močjo od 100 A do 1600 A pri 400 V/415 V združuje kompaktno zasnovo z napredno funkcionalnostjo – in vključuje varen neposredni izklop med ekstremnimi okvarami, tudi če odpove elektronika.

Ključne specifikacije

Model: serija CDADA DAM2 / DE (elektronski odklopnik v oblikovanem ohišju)

Tip: elektronski odklopnik v oblikovanem ohišju

Palice: 3P / 4P

Nazivna napetost (Ue): 400V / 415V AC

Nazivni tok (In): 100A – 1600A

Izklopna enota: Mikroprocesorski elektronski sprožilec

Toplotna nastavitev (Ir): 40% – 100% In

Magnetna nastavitev (Im): 1,5× – 12× In

Prednosti

★ Širok razpon: 100A do 1600A(AC)

★ Kompaktne dimenzije

★ Nastavljiva toplotna nastavitev (40-100%).

★ Nastavljiva magnetna nastavitev (1,5-12-krat) In.

★ Zagotavljanje gumba Push to trip.

★ Ločite glavne in obločne kontakte

★ Širok nabor dodatkov.

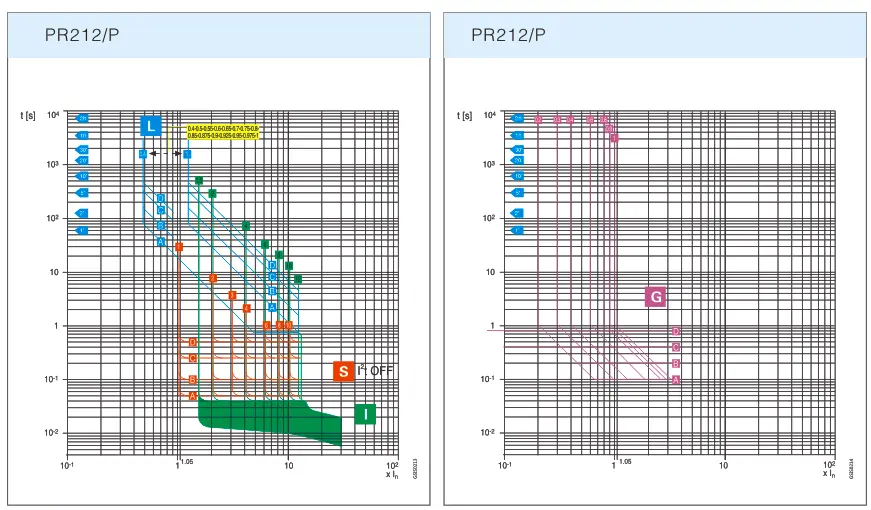

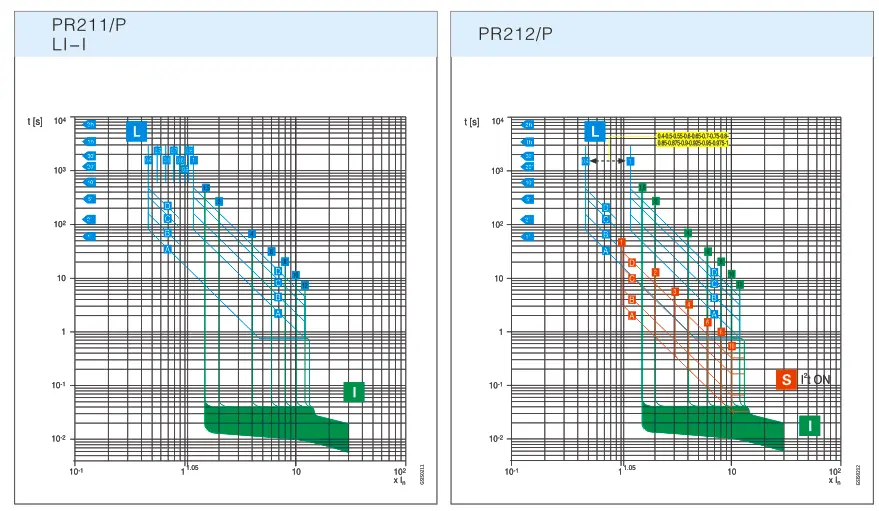

Karakteristična krivulja elektronskega sproščanja

Električni parametri

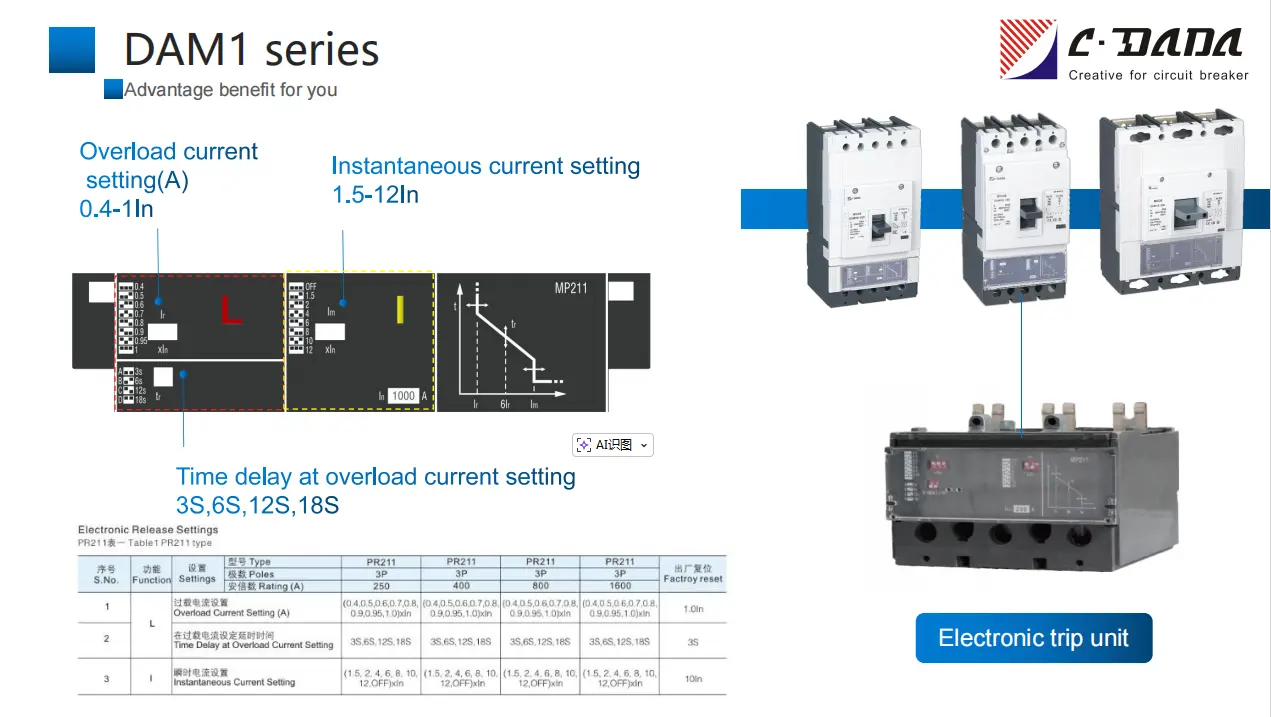

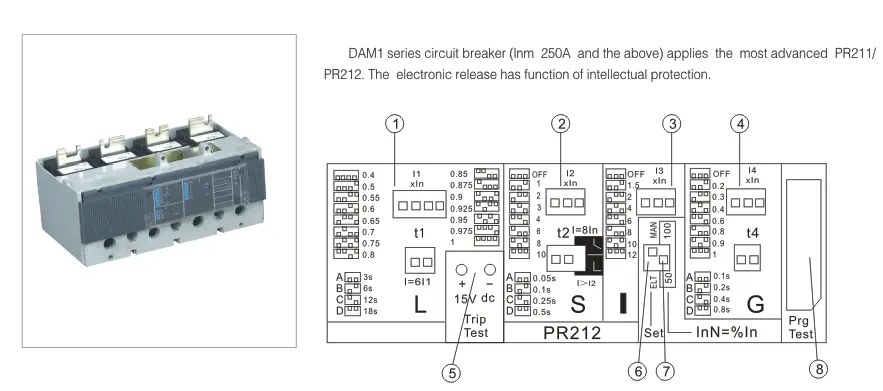

Tabela 1 Tip PR211

S. št.

funkcija

nastavitve

Vrsta

PR211

PR211

PR211

PR211

Ponastavitev na tovarniške nastavitve

Poljaki

3P

3P

3P

3P

Ocena (A)

250

400

800

1600

1

L

Nastavitev preobremenitvenega toka (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 palca

2

Časovni zamik pri nastavitvi preobremenitvenega toka

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Nastavitev trenutnega toka

(1,5, 2, 4, 6, 8, 10, 12, IZKLOP) xIn

(1,5, 2, 4, 6, 8, 10, 12, IZKLOP) xIn

(1,5, 2, 4, 6, 8, 10, 12, IZKLOP) xIn

(1,5, 2, 4, 6, 8, 10, 12, IZKLOP) xIn

10in

Tabela 2 Tip PR212

S. št.

funkcija

nastavitve

Vrsta

PR212

PR212

PR212

PR212

Ponastavitev na tovarniške nastavitve

Poljaki

3P

3P

3P

3P

Ocena (A)

250

400/630

800

1600

1

L

Nastavitev preobremenitvenega toka (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 palca

2

Časovni zamik pri nastavitvi preobremenitvenega toka

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Nastavitev toka kratkega stika (A)

(1, 2, 3, 4, 6, 8, 10，IZKLOP) xIn

(1, 2, 3, 4, 6, 8, 10, IZKLOP) x Vhod

(1, 2, 3, 4, 6, 8, 10, IZKLOP) x Vhod

(1, 2, 3, 4, 6, 8, 10, IZKLOP) x Vhod

6in

4

Časovni zamik pri nastavitvi toka kratkega stika

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Nastavitev trenutnega toka

(1,5, 2, 4, 6, 8, 10, 12, IZKLOP) xIn

(1,5, 2, 4, 6, 8, 10, 12, IZKLOP) xIn

(1,5, 2, 4, 6, 8, 10, 12, IZKLOP) xIn

(1,5, 2, 4, 6, 8, 10, 12, IZKLOP) xIn

10in

6

G

Nastavitev toka zemeljske napake (A)

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, IZKLOP)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, IZKLOP)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, IZKLOP)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, IZKLOP)xIn

1,0 palca

7

Časovni zamik pri nastavitvi zemeljske napake

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

Izbira nabora električnih ali elektronskih parametrov

Funkcija SET (stikalo ELT/MAN)

9

Uporablja se za nastavitev parametrov dip stikala ničelne črte

InN=%In, preklop 50/100

10

Vtičnica za priključitev merilne naprave

Panelna vtičnica

Zakaj izbrati CDADA Electronic MCCB?

★ Resnična inteligenca, ne le avtomatizacija
Mikroprocesor nenehno analizira trenutne valovne oblike, kar omogoča natančno inverzno časovno, določeno časovno in trenutno zaščito – brez premikanja zaradi toplote ali staranja.

★ Varna zasnova
Tudi če elektronsko vezje odpove, neposredni elektromagnetni zapah zagotovi, da se odklopnik sproži med hudimi kratkimi stiki – v skladu z zahtevami varnostne redundance IEC 60947-2.

★ Superior Coordination
Izjemno široka prilagoditvena območja (40–100 % Ir, 1,5–12 × Im) omogočajo popolno koordinacijo z napravami navzgor/navzdol, kar zmanjšuje območja izpada.

★ Infrastruktura, primerna za prihodnost
Združljiv z dodatnimi komunikacijskimi moduli (Modbus RTU, Profibus) za integracijo v sisteme za upravljanje stavb (BMS) ali pametna omrežja.

★ Globalna kakovost, konkurenčna cena
Proizveden po standardu ISO 9001 v Šanghaju, z mednarodnimi certifikati – ponuja delovanje na evropski ravni ob azijski stroškovni učinkovitosti.

★ Imamo namensko ekipo 15 inženirjev, ki se osredotočajo na razvoj, izboljšave in prilagajanje izdelkov.

Idealne aplikacije

Podatkovni centri: preprečite kaskadne okvare z natančnim selektivnim proženjem

Bolnišnice: Zagotovite neprekinjeno napajanje sistemov za vzdrževanje življenja

Industrijska avtomatizacija: usklajujte z VFD-ji, mehkimi zaganjalniki in robotiko

Sončne/vetrne elektrarne: prilagodite se spremenljivim profilom proizvodnje

Pametne poslovne zgradbe: Omogočite spremljanje energije brez dodatnih števcev

Pogosto zastavljena vprašanja (FAQ)

V1: V čem se elektronski MCCB razlikuje od termomagnetnega?

A1: Elektronski odklopniki v oblikovanem ohišju uporabljajo mikroprocesor za analizo toka in sprožitev izklopov z visoko natančnostjo. Nanje ne vpliva temperatura okolja, nudijo širši obseg prilagajanja in lahko zagotavljajo beleženje podatkov o obremenitvi – za razliko od termomagnetnih tipov na osnovi bimetala/solenoida.

V2: Ali je elektronski MCCB 1600A na voljo v 4-polni konfiguraciji?

A2: Da—vsi elektronski MCCB CDADA od 250 A do 1600 A so na voljo v različicah 3P in 4P.

V3: Kaj se zgodi, če elektronska sprožilna enota odpove med kratkim stikom?

A3: Odklopnik vključuje mehansko rezervo: med ekstremnimi okvarnimi tokovi (>12 × In) magnetni zapah sproži neposredno odpiranje – kar zagotavlja varnost tudi, ko je elektronika izklopljena.

V4: Ali lahko spremljam trenutne vrednosti v realnem času?

A4: Da—elektronska sprožilna enota prikazuje trenutni, največji, najmanjši in povprečni tok v izbranih časovnih oknih (npr. 24 ur), kar je uporabno za upravljanje z energijo.

V5: Zakaj izbrati CDADA pred drugimi blagovnimi znamkami inteligentnih MCCB?

A5: CDADA ponuja:

● Prava nastavljivost z dvojnim obsegom (mnogi konkurenti omejujejo Im na ≤10×)

● Varna mehanska podpora (tega nimajo vsi »elektronski« MCCB)

● Kompaktna velikost—prilega se starim ploščam brez sprememb

● Močan globalni portfelj certifikatov (ASTA, KEMA, CE)

● OEM prijazne cene s tehnično podporo v angleščini
