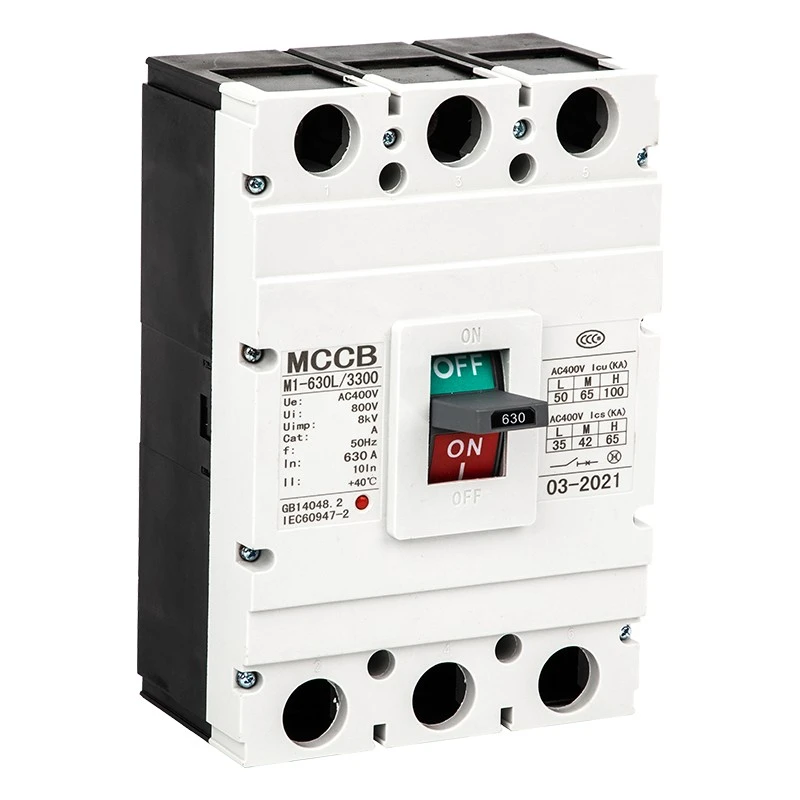

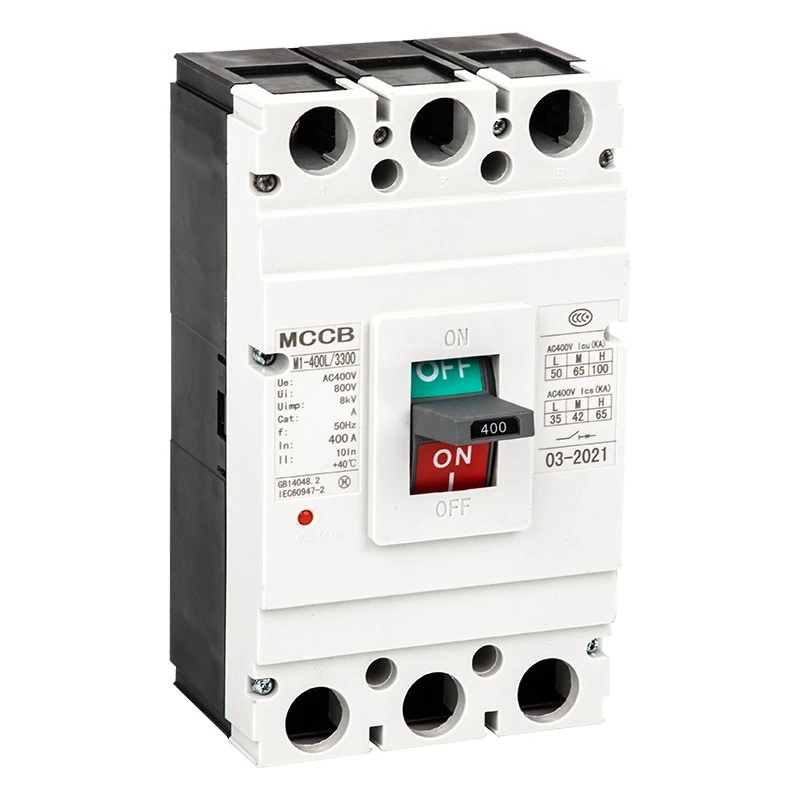

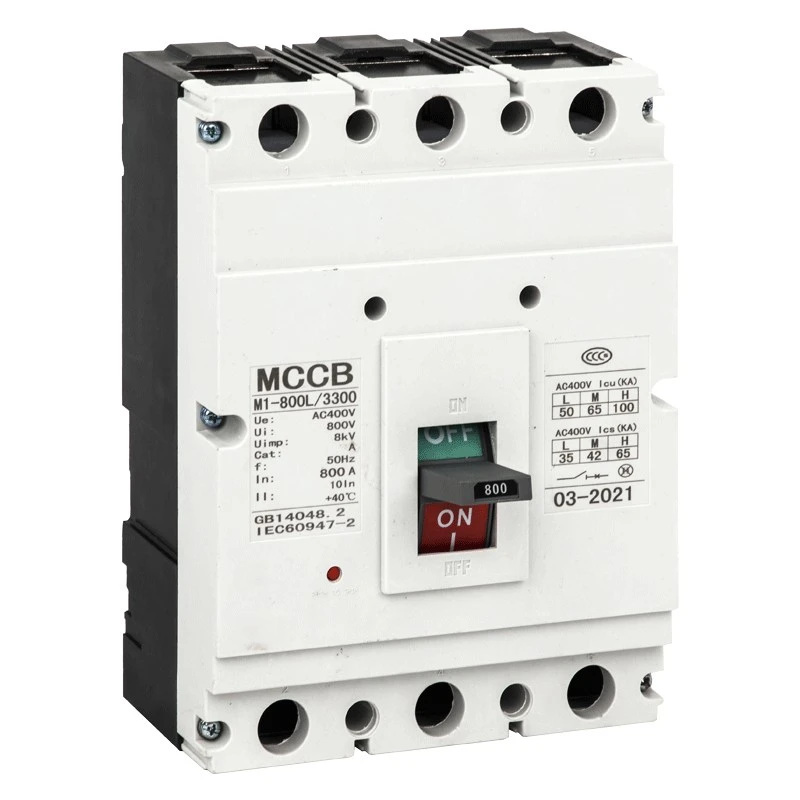

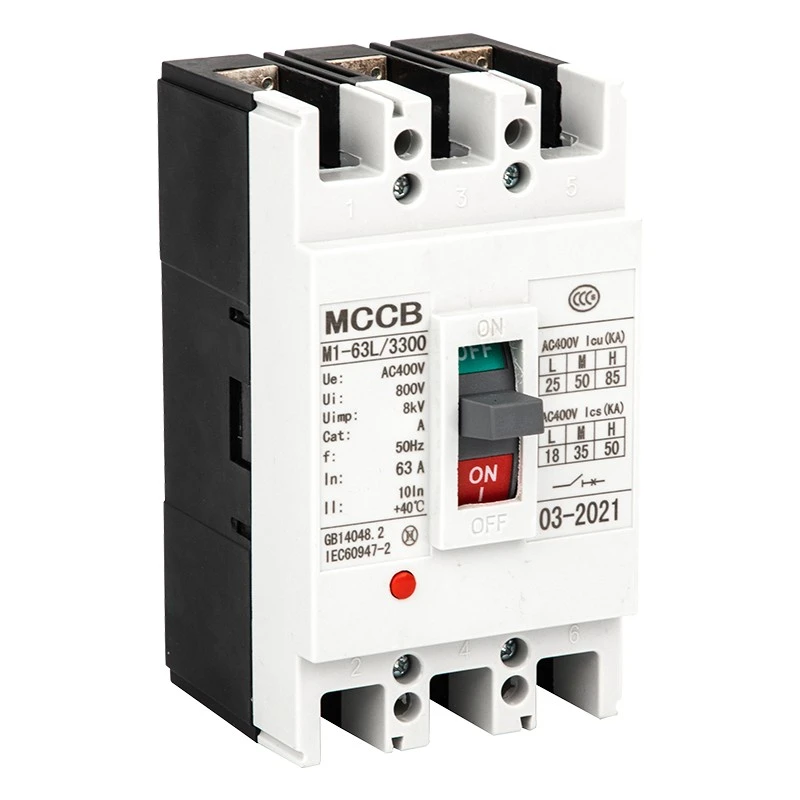

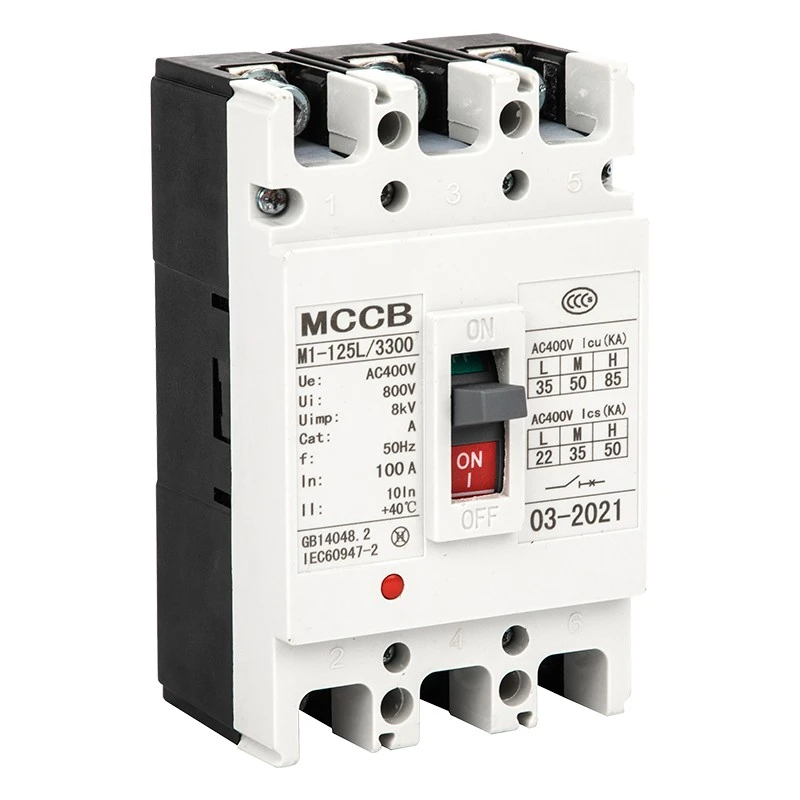

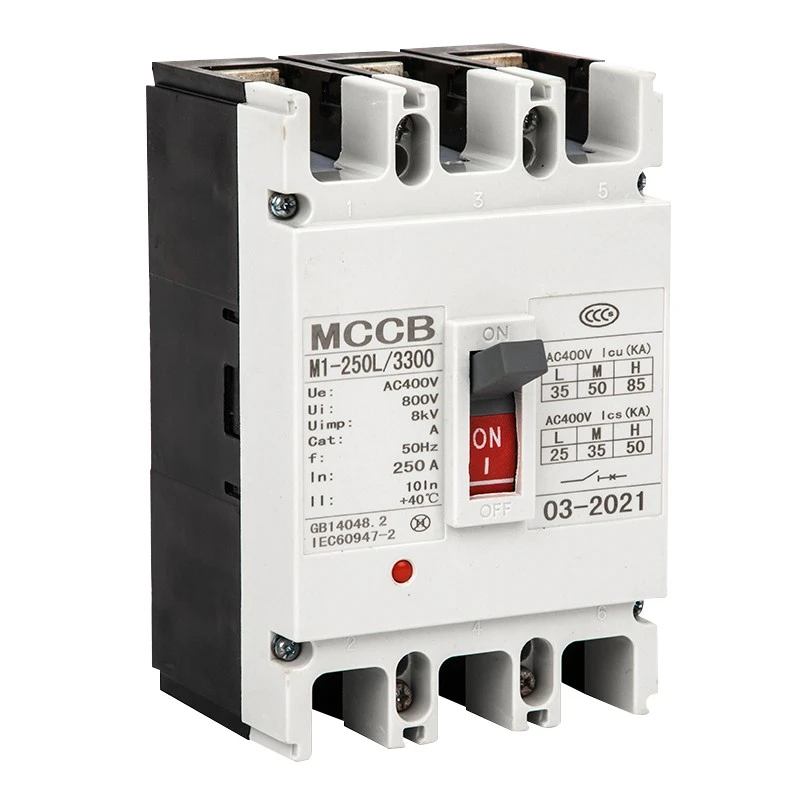

CM1 Odklopnik v oblikovanem ohišju

Ta odklopnik v oblikovanem ohišju serije DAM2 (CM1) CM1 je visoko zmogljiva nizkonapetostna zaščitna naprava, ki jo proizvaja Shanghai DADA Electric Co., Ltd., zanesljiv proizvajalec in dobavitelj na Kitajskem. Z nazivno izolacijsko napetostjo do 800 V, nazivno delovno napetostjo 400 V/690 V in nazivnim tokom od 63 A do 1600 A se pogosto uporablja za distribucijo električne energije, zaščito tokokrogov, krmiljenje motorja in redko preklapljanje.

Ta serija podpira navpično in vodoravno namestitev, skladna je s standardom IEC60947-2 in zagotavlja popolno zaščito pred preobremenitvijo, kratkim stikom in prenizko napetostjo za električno opremo.

Lastnosti izdelka

★ Nazivna izolacijska napetost: 800V; Delovna napetost: 400V/690V

★ Območje toka: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Prekinitvena zmogljivost: L standardna, M srednja, H visoka vrsta prekinitve

★ Termalno-magnetni in elektromagnetni dvojni načini sproščanja

★ Navpična / vodoravna namestitev, primerna za izolacijo

★ Širok razpon temperature okolja: -5 ℃ ~ +40 ℃

★ Nadmorska višina ≤2000m, stopnja onesnaženosti 3

Aplikacije

Prekinjevalec tokokroga CDADA CM1 v oblikovanem ohišju se pogosto uporablja v industrijskih in civilnih sistemih za distribucijo električne energije, vključno s tovarnami, zgradbami, podatkovnimi centri, elektrarnami, infrastrukturo, mehansko opremo in omarami za distribucijo električne energije. Uporablja se tudi za zaščito motorja, pretvorbo tokokrogov in varno napajanje v gradbeništvu, metalurgiji, petrokemični in drugih industrijah.

Tehnični parametri

★ Standardi: IEC60947-2, GB14048.2

★ Frekvenca: AC 50Hz/60Hz

★ Pol: 1P, 2P, 3P, 4P

★ Sprostitev: toplotno-magnetno (dvojno), elektromagnetno (trenutno)

★ Trenutna nastavitev: Vrsta distribucije 10In±20%; Tip motorja 12In±20%

★ Namestitev: ožičenje spredaj, ožičenje zadaj, vtični tip

★ Delovanje: Ročno, električni upravljalni mehanizem

Oris in dimenzije namestitve

Naš MCCB CM1 zagotavlja popolne podatke o merah za modele 63A–1600A, vključno s sprednjim ožičenjem, zadnjim ožičenjem in vrsto vtiča. Različne velikosti okvirjev (63/100/225/400/630/800/1250/1600) se ujemajo z dimenzijami H, H1, H2 za standardno vgradnjo v omarico. Višina ročnega in električnega upravljalnega mehanizma je prav tako standardizirana za enostavno montažo.

Dodatki in funkcije

Notranji dodatki

★ Odklopnik: 70%–110% nazivne napetosti za zanesljivo proženje

★ Podnapetostni sprožilec: 35–70 % padec napetosti za samodejno zaščito

★ Pomožni kontakt in alarmni kontakt: povratni signal in alarm za napako

★ Namenska sprostitev predplačniškega merilnika: Zakasnitev izklopa 0,5–2 s

Zunanji dodatki

★ Ročni upravljalni mehanizem

★ Električni (motorni) pogonski mehanizem

★ Ločevalniki faz, pritrdilni vijaki, kompleti vodil

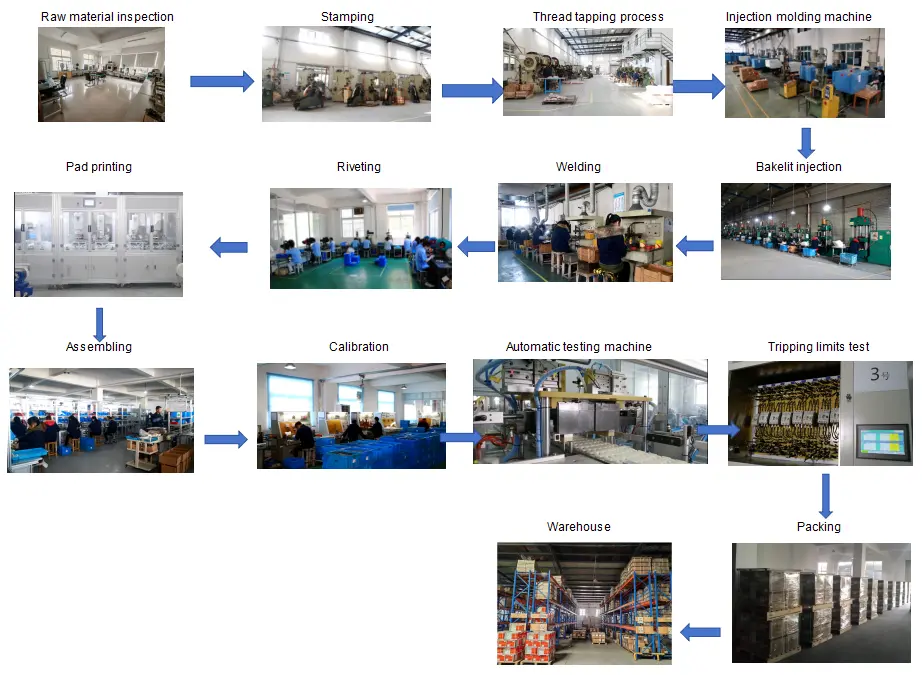

Tok kontrole kakovosti

Inšpekcijski pregled surovin → Proizvodna obdelava → Montažna linija → Preskus značilnosti potovanja → Preskus dviga temperature → Preskus kratkega stika → Preskus staranja → Preverjanje videza in dimenzij → Embalaža → Končni pregled pred odpremo

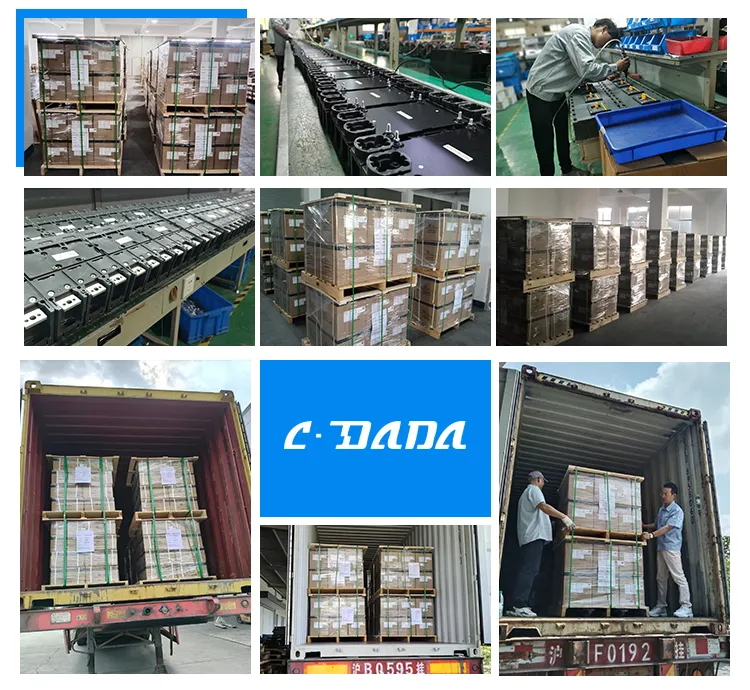

Pakiranje in pošiljanje

★ Standardna izvozna škatla + lesena paleta za varen transport

★ Oznaka: model, tok, pol, količina, certifikat

★ Primerno za pomorsko, zračno in kopensko logistiko

Certifikati

IEC60947-2, GB14048.2, CE, CB, ROHS in druge mednarodne odobritve.

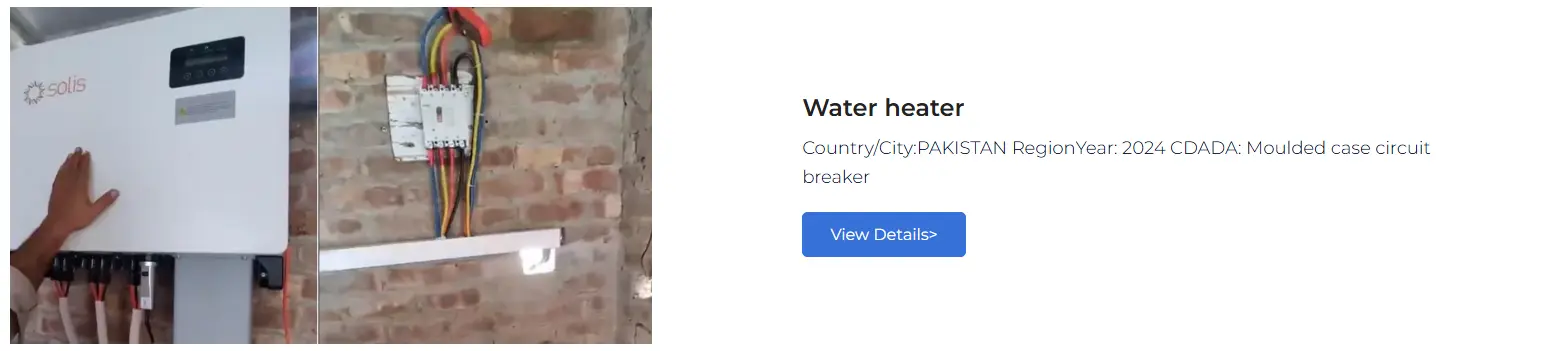

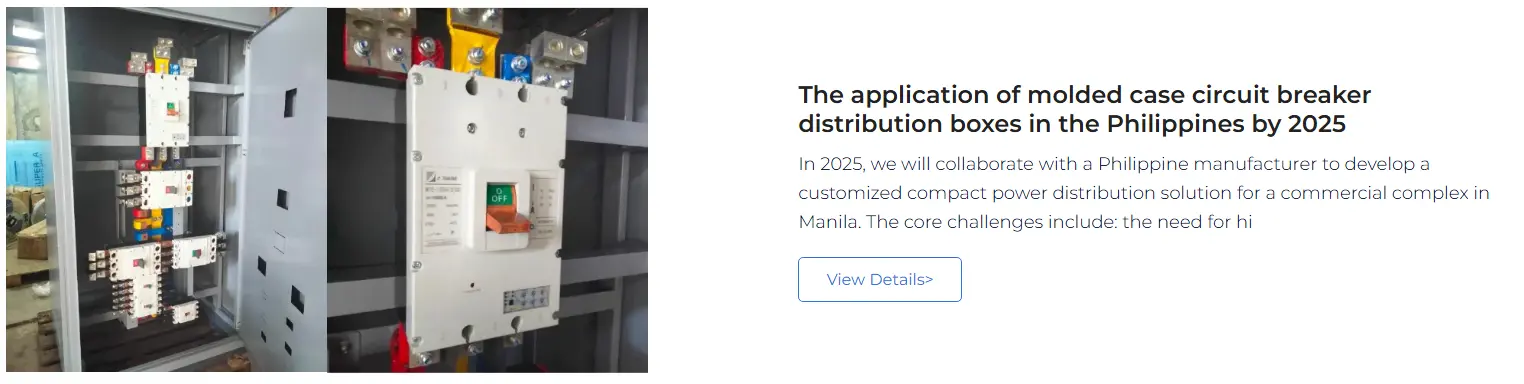

Primeri sodelovanja s strankami

MCCB serije CDADA DAM2 je bil dobavljen globalnim strankam, vključno z integratorji sistemov za distribucijo električne energije, proizvajalci industrijske opreme, tovarnami stikalnih naprav, gradbenimi izvajalci in blagovnimi znamkami OEM v Evropi, Jugovzhodni Aziji, Bližnjem vzhodu, Afriki in Južni Ameriki. Zagotavljamo stabilno dobavo v razsutem stanju in prilagojene rešitve za dolgoročne partnerje.
