Preklopno stikalo za DIN letev 125A

Kupite preklopno stikalo CDADA DIN Rail 125A, kot proizvajalec na Kitajskem z več kot 40-letnimi izkušnjami ima naš izdelek certifikat IEC60947-3, 3 položaje (I-O-II), za prenos dvojnega vira napajanja do 400 V. Ročno, nameščeno na DIN, idealno za rezervne generatorje in industrijske plošče.

Pošlji povpraševanje

Opis izdelka

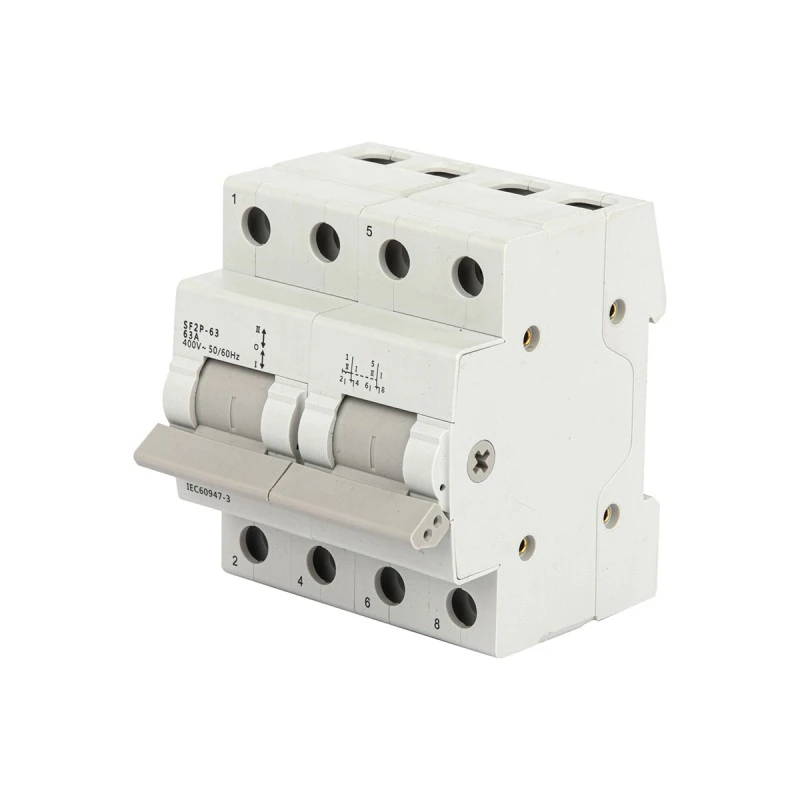

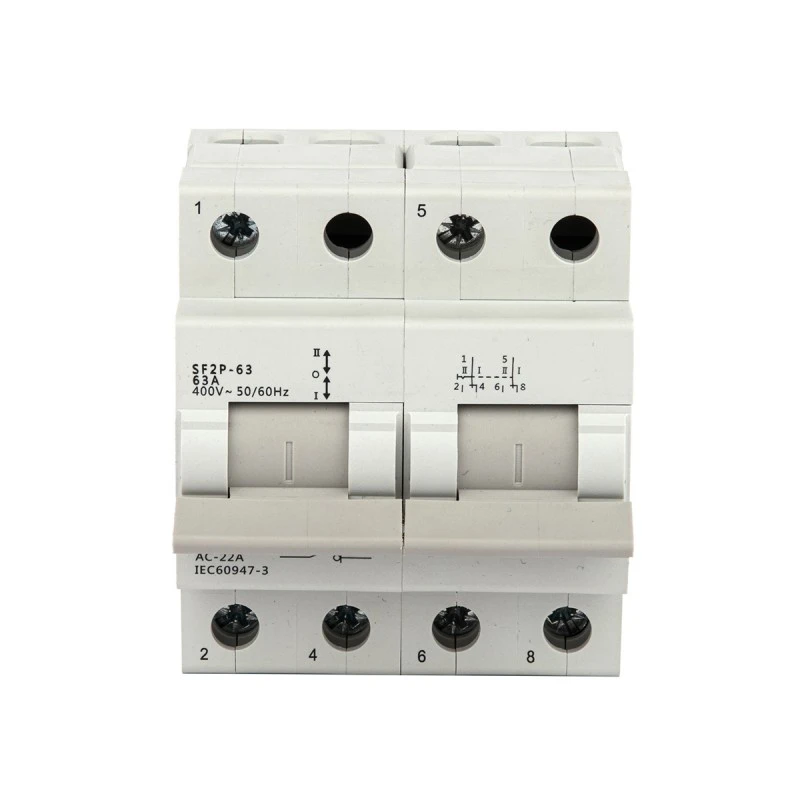

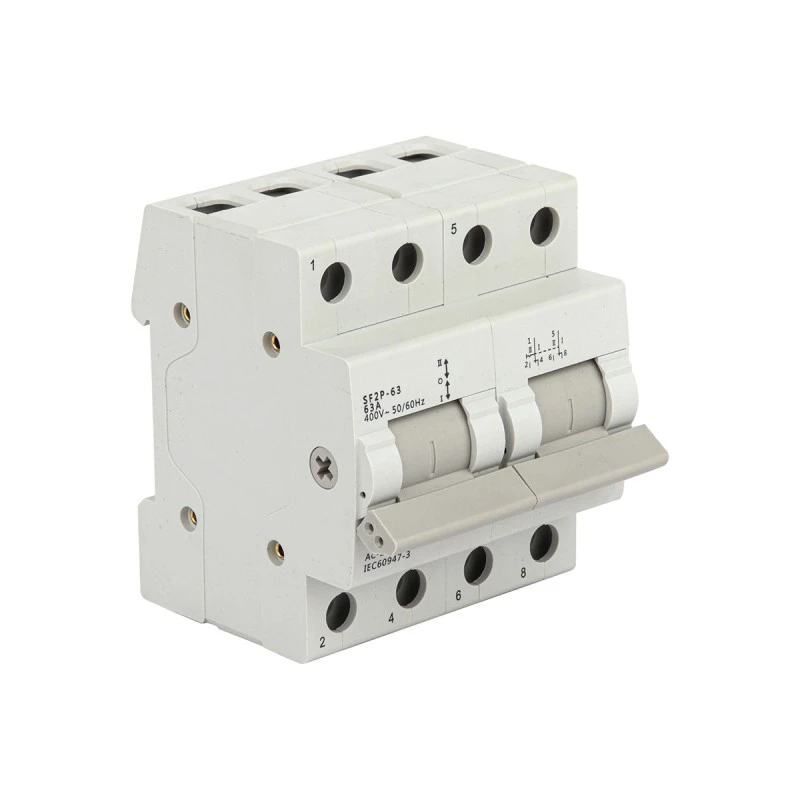

Preklopno stikalo za DIN letev serije CDADA SF 125A je robustna, ročno upravljana preklopna rešitev, ki jo je zasnoval Shanghai DADA Electric CO., LTD za zanesljiv dvojni vir napajanja ali pretvorbo bremena v komercialnih, industrijskih in infrastrukturnih aplikacijah. Skladno s standardoma IEC 60947-3 in EN 60947-3 to stikalo podpira sisteme AC 50/60 Hz do 400 V in upravlja neprekinjene tokove do 125 A v kategoriji uporabe AC-22A (mešane uporovne in induktivne obremenitve).

S preglednim ročnim ročajem s 3 položaji (I – IZKLOP – II) omogoča varno preklapljanje med glavnim omrežjem in rezervnim generatorjem, dvojnimi transformatorji ali redundantnimi vezji, medtem ko srednji položaj IZKLOP zagotavlja popolno izolacijo, kar je ključnega pomena za vzdrževanje in varnost. Zasnovan za standardno montažo na DIN letev TH35, se brezhibno integrira v sodobne razdelilne plošče skupaj z avtomatskimi odklopniki, kontaktorji in prenapetostnimi zaščitami.

Z visokoprevodnimi kontakti, vzmetnim mehanizmom za hiter vklop/odklop in natančno mazanimi notranjimi komponentami model 125A zagotavlja 8.500 mehanskih operacij in 1.500 električnih ciklov pri nazivnih pogojih. Opomba: nima komore za gašenje obloka, zato ga je treba za zaščito pred kratkim stikom uporabiti z varovalkami ali odklopniki navzgor.

Ključne specifikacije (model 125A)

Model:	Preklopno stikalo za DIN letev serije SF – 125 A
Znamka:	CDADA \| Proizvajalec: Shanghai DADA Electric CO., LTD

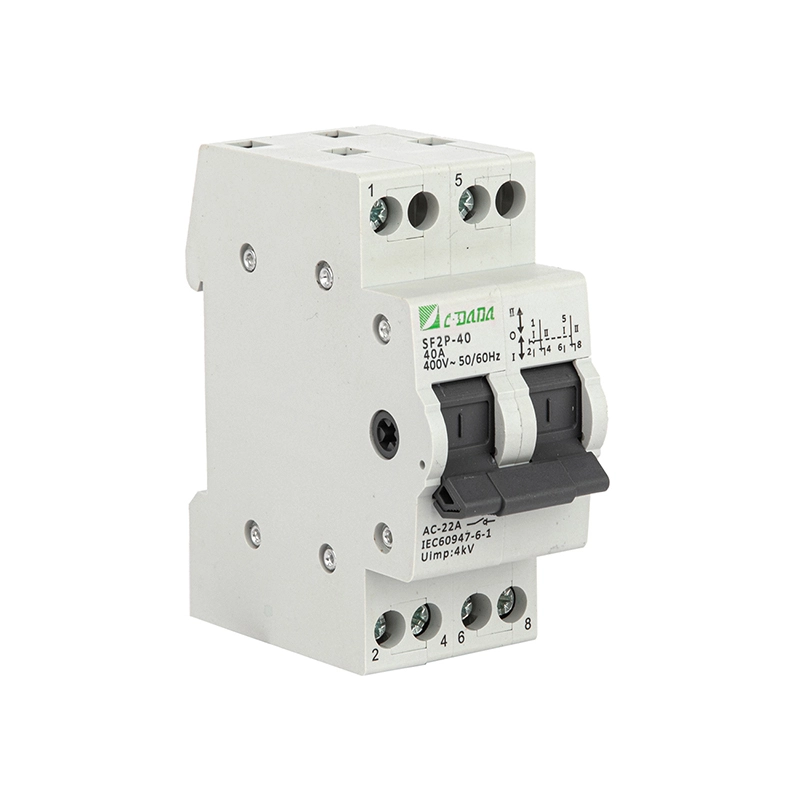

Poljaki:	Na voljo v 1P, 2P, 3P, 4P (določite po potrebi)
Nazivni tok:	125 A (zmanjšajte na 100 A, če je okolica >40 °C)
Nazivna napetost:	230V / 400V AC, 50/60Hz
Izolacijska napetost (Ui):	500 V
Kategorija uporabe:	AC-22A
Kratkotrajni vzdržni tok (Icw):	12 × 125 A = 1, 500 A za 1 sekundo
Izdelovalna zmogljivost:	20 × 125 A = 2, 500 A pri t = 0,1 s
Mehanska življenjska doba:	8500 operacij
Električna življenjska doba:	1500 operacij (pod obremenitvijo)
Stopnja onesnaženosti:	II
Montaža:	TH35 DIN letev, samo navpična namestitev
Delovanje:	Ročni 3-pozicijski ročaj (I – O – II)
Terminali:	Kabel ali zbiralka, največ 50 mm² bakrene žice
Zatezni moment:	3,5 N·m
Varnostna skladnost:	IEC 60947-3, EN 60947-3
Prekinitev obloka:	❌ Brez obločne komore → ni za prekinitev okvarjenega toka

Zakaj izbrati preklopno stikalo CDADA DIN Rail 125A?

★ Zanesljivost visokega toka

Zasnovano za neprekinjeno delovanje 125 A—idealno za velike črpalke, enote HVAC ali rezervne sisteme podatkovnih centrov.

★ Prava izolacija z izklopljenim položajem

Sredinski položaj "O" odklopi oba vira, s čimer se odpravi tveganje povratnega toka ali nenamernega vklopa.

★ DIN-letev, pripravljena za sodobne plošče

Prihrani prostor in poenostavi namestitev v kompaktne ali modularne razdelilnike.

★ Gradnja industrijskega razreda

Vzmetni kontakti, mazano vreteno in zmogljivost priključka 50 mm² zagotavljajo dolgotrajno stabilnost.

★ Skladnost z globalnimi standardi

Certificirano po IEC 60947-3—sprejeto po vsem svetu za komercialno uporabo in uporabo v lahki industriji.

★ Navodila za varno delovanje

Vključuje priporočilo za podaljšan ročaj za modele 125A—zagotavlja nadzorovano preklapljanje s polnim tokom.

Tipične aplikacije

Prenos električne energije v sili: glavno omrežje ↔ generator (bolnišnice, telekomunikacijski stolpi)
