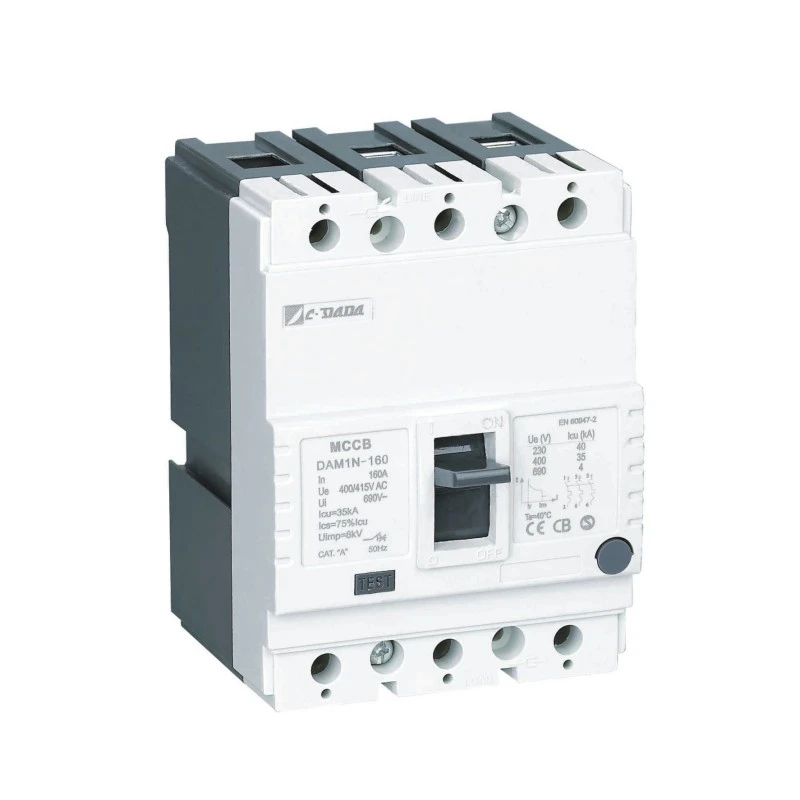

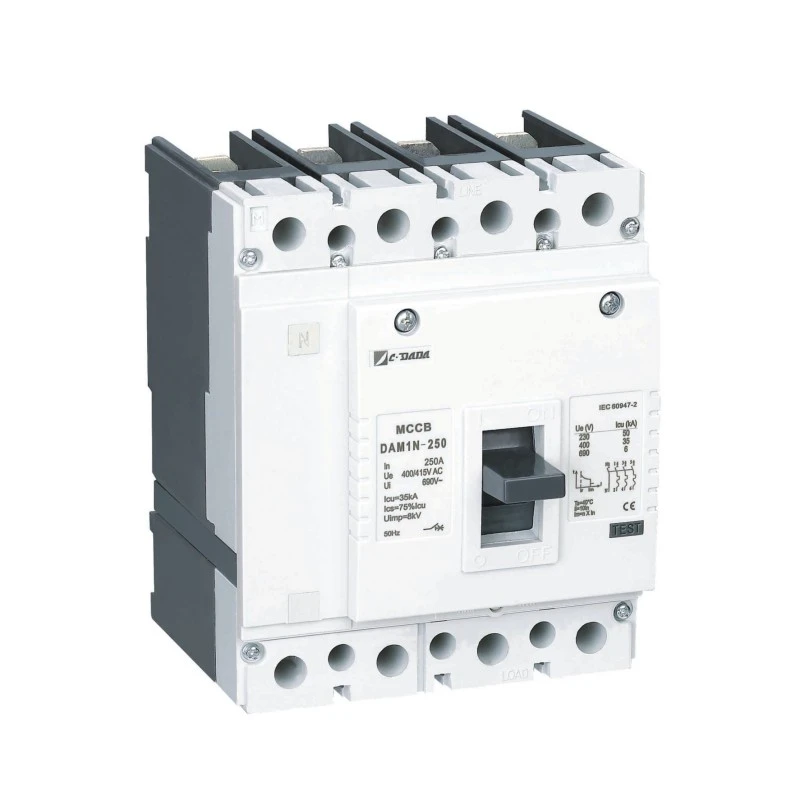

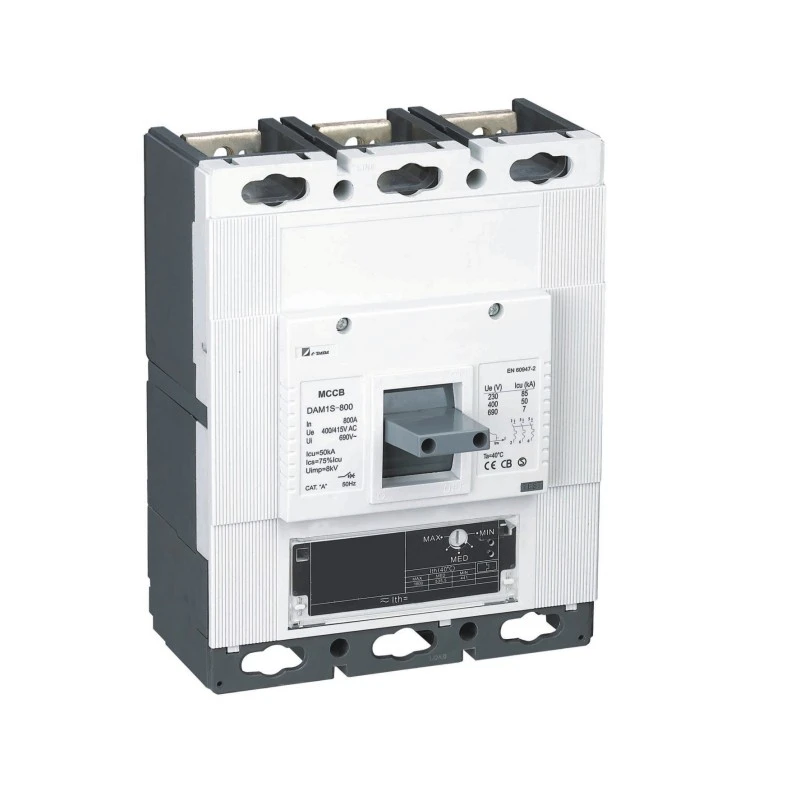

Odklopnik tokokroga s toplotno nastavljivim oblikovanim ohišjem

Odklopnik tokokroga s toplotno nastavljivim oblikovanim ohišjem serije DAM1 podjetja Shanghai DADA Electric CO., LTD. je zasnovan tako, da izpolnjuje standarde svetovnega razreda in zagotavlja robustno zaščito pred preobremenitvijo in kratkim stikom. Z nastavljivim območjem toplotne nastavitve od 70 % do 100 % In je mogoče ta odklopnik natančno nastaviti, da ustreza vašim specifičnim potrebam uporabe.

Na voljo v konfiguracijah 3P in 4P, ocenjenih do 1600A pri 400V/415V, ima globalne certifikate, kot so ASTA, KEMA, CE, CB, SEMKO in RoHS, kar zagotavlja skladnost v več regijah.

Električni parametri termično nastavljivega odklopnika v oblikovanem ohišju DAM1

Ključne specifikacije

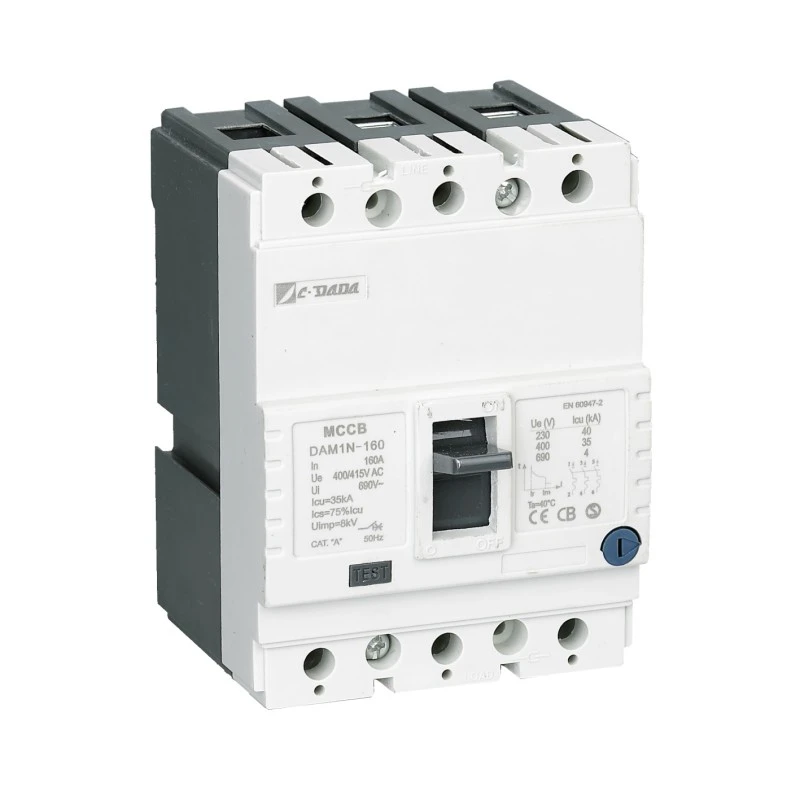

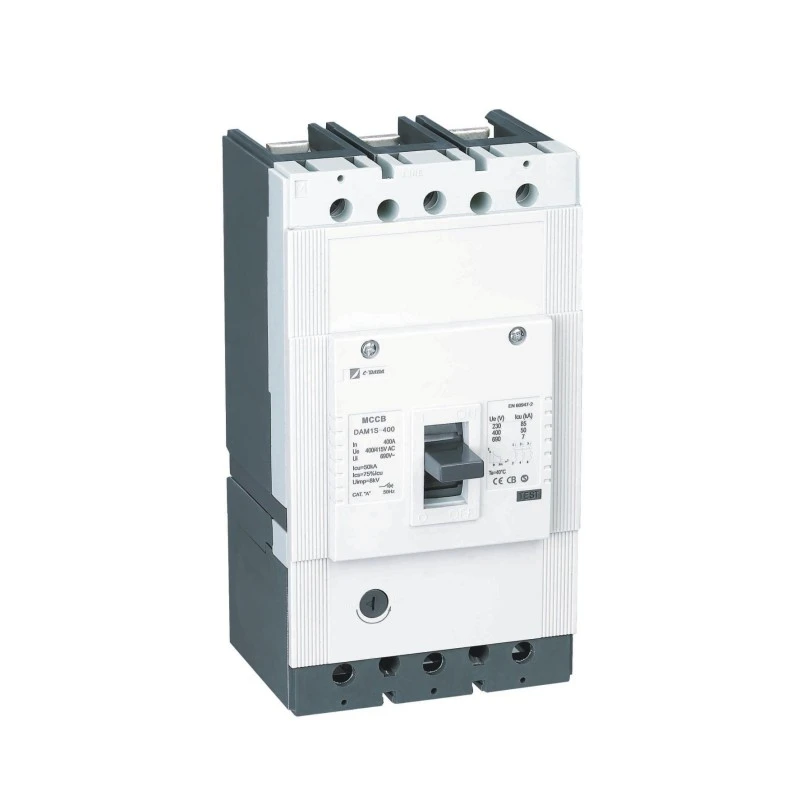

Model: termično nastavljiv MCCB serije DAM1

Tip: odklopnik v oblikovanem ohišju (MCCB)

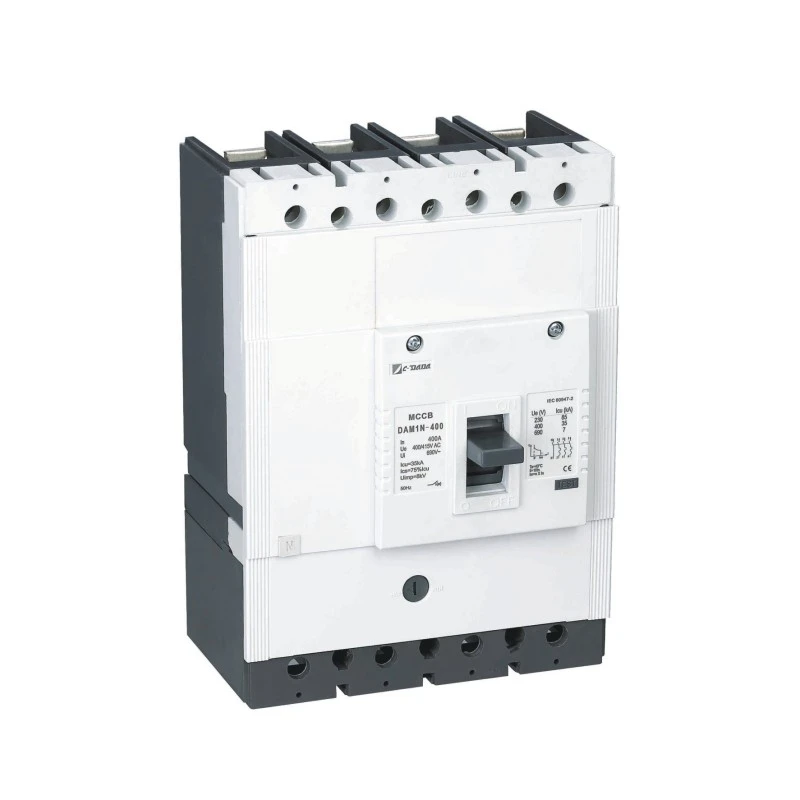

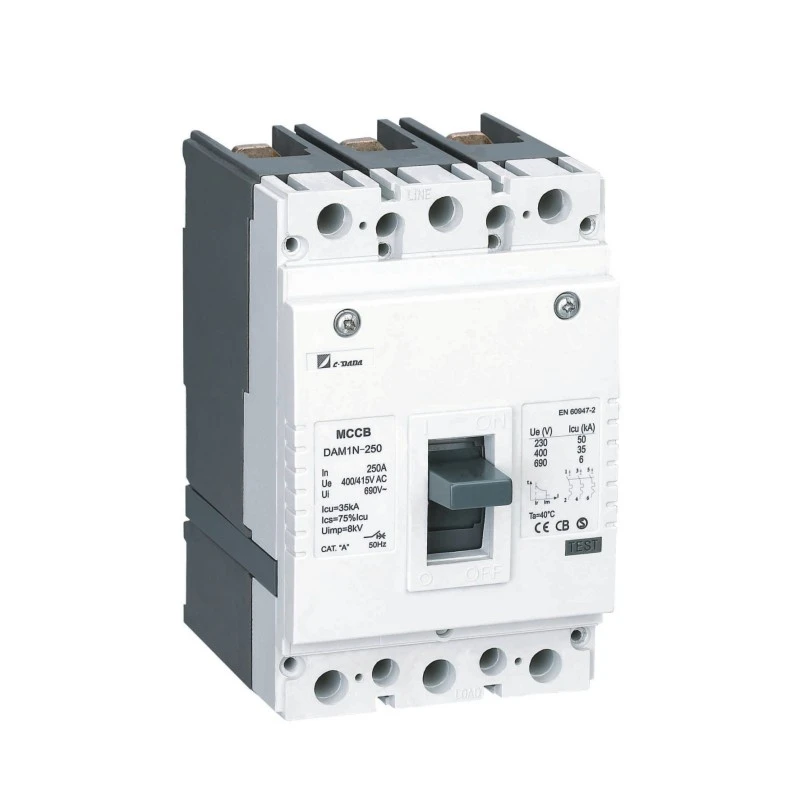

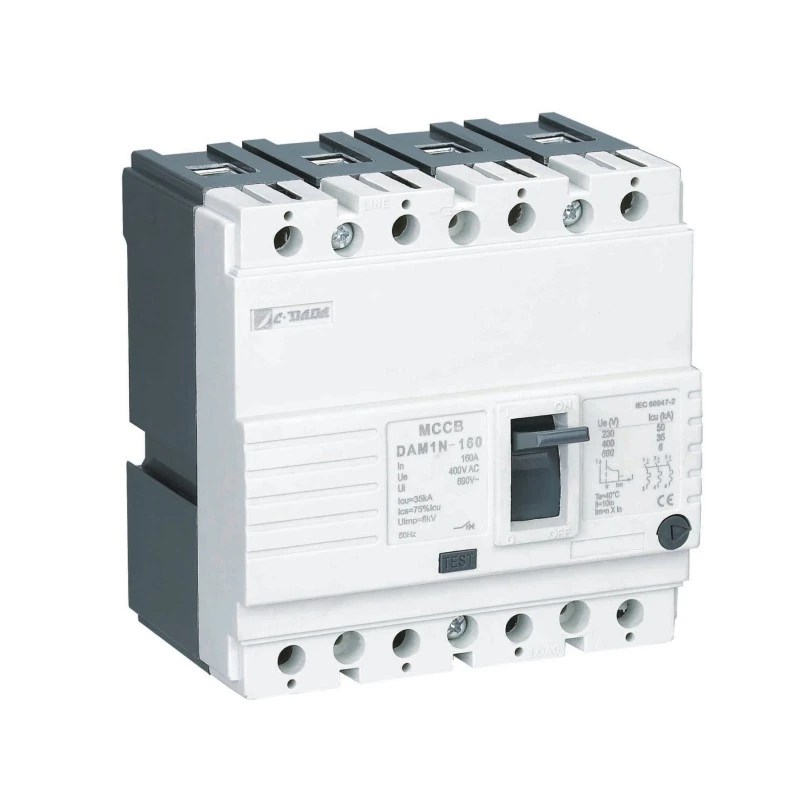

Palice: 3P / 4P

Nazivna napetost (Ue): 400V / 415V AC

Nazivni tok (In): 16A – 1600A

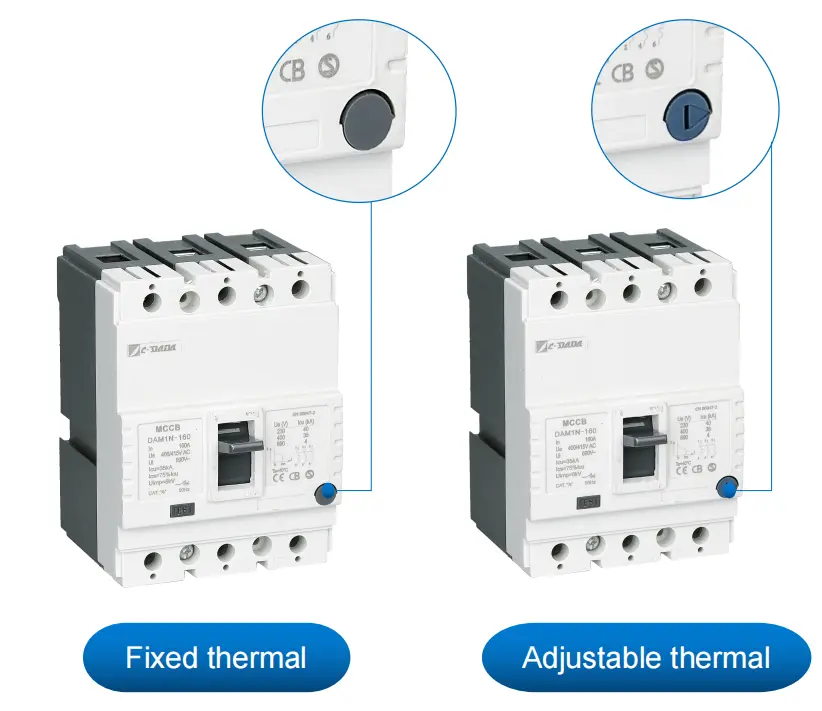

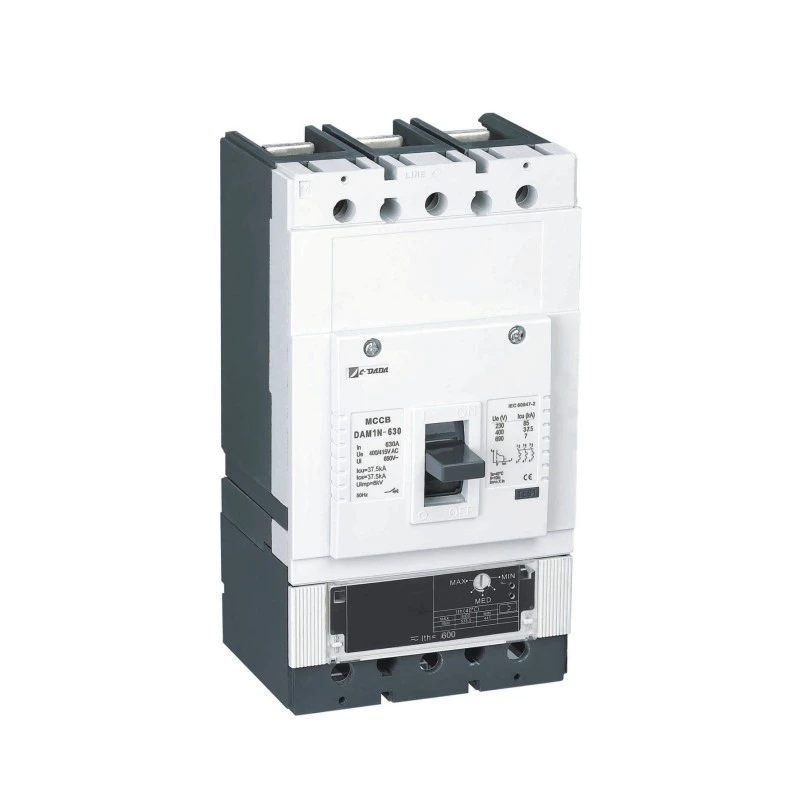

Nastavljiva toplotna nastavitev: 70 % - 100 % In

Certifikati: ASTA, KEMA, CE, CB, SEMKO, RoHS

Velikosti okvirjev: 6 velikosti okvirjev

Dodatne funkcije: Gumb Push-to-trip, ločeni glavni in obločni kontakti

Načelo delovanja in zaščitni mehanizem

★ Toplotna zaščita (preobremenitev)

Termični element v seriji DAM1 uporablja bimetalni trak, ki se upogne, ko se segreje zaradi trajnega nadtoka (> nazivni tok). S prilagoditvijo toplotne nastavitve med 70 % in 100 % In lahko uporabniki prilagodijo odzivni čas odklopnika, da preprečijo moteče izklope in hkrati zagotovijo učinkovito zaščito.

★ Gumb Push-to-Trip

Za namene testiranja tipka za sprožitev omogoča ročno sprožitev odklopnika, s čimer se preveri njegova operativna celovitost, ne da bi bilo treba sprožiti dejansko stanje napake.

★ Ločite glavne in obločne kontakte

Za izboljšanje vzdržljivosti in zmogljivosti ima serija DAM1 ločene glavne in obločne kontakte. Ta zasnova zagotavlja, da so glavni kontakti zaščiteni med dogodki visokega toka, kar podaljšuje življenjsko dobo odklopnika.

Scenariji uporabe

Odklopnik tokokroga s toplotno nastavljivim oblikovanim ohišjem DAM1 (MCCB) je idealen za široko paleto aplikacij, kjer je bistven natančen nadzor nad zaščito pred preobremenitvijo. Ti vključujejo:

★ Industrijski obrati: zagotavljanje stabilnega delovanja v jeklarnah, kemičnih obratih in naftnih ploščadih.

★ Komercialne zgradbe: Zaščita električnih sistemov v nakupovalnih središčih, poslovnih stavbah in hotelih.

★ Pripomočki: Zanesljiva distribucija v transformatorskih postajah in električnih omrežjih.

★ Podatkovni centri: Vzdrževanje neprekinjenega delovanja kritične IT infrastrukture.

Zakaj izbrati CDADA?

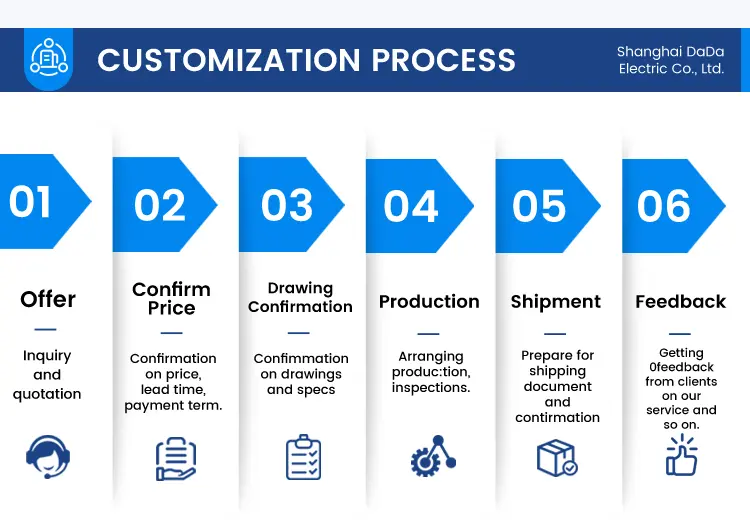

1. Imamo strokovno ekipo za raziskave in razvoj, imamo standardni razvojni proces. Lahko zagotovi odlične storitve po meri.

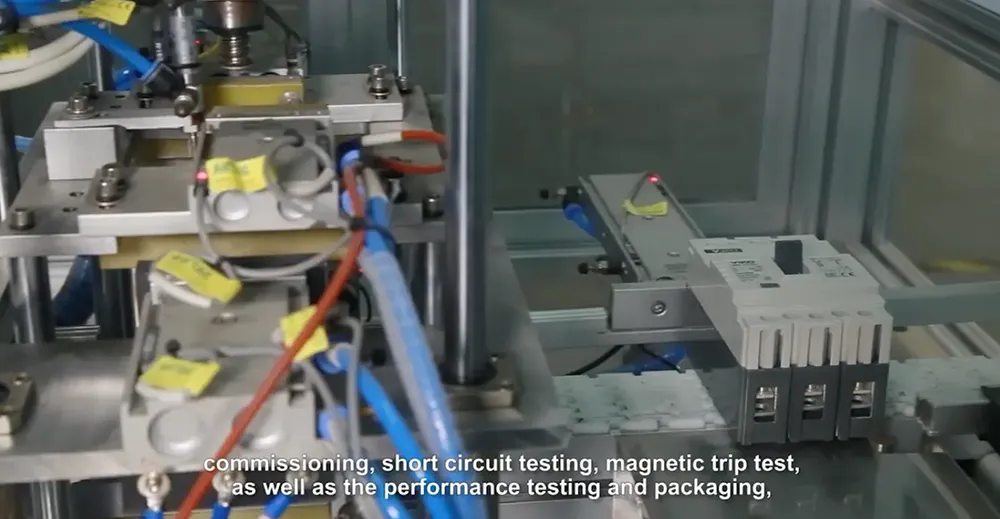

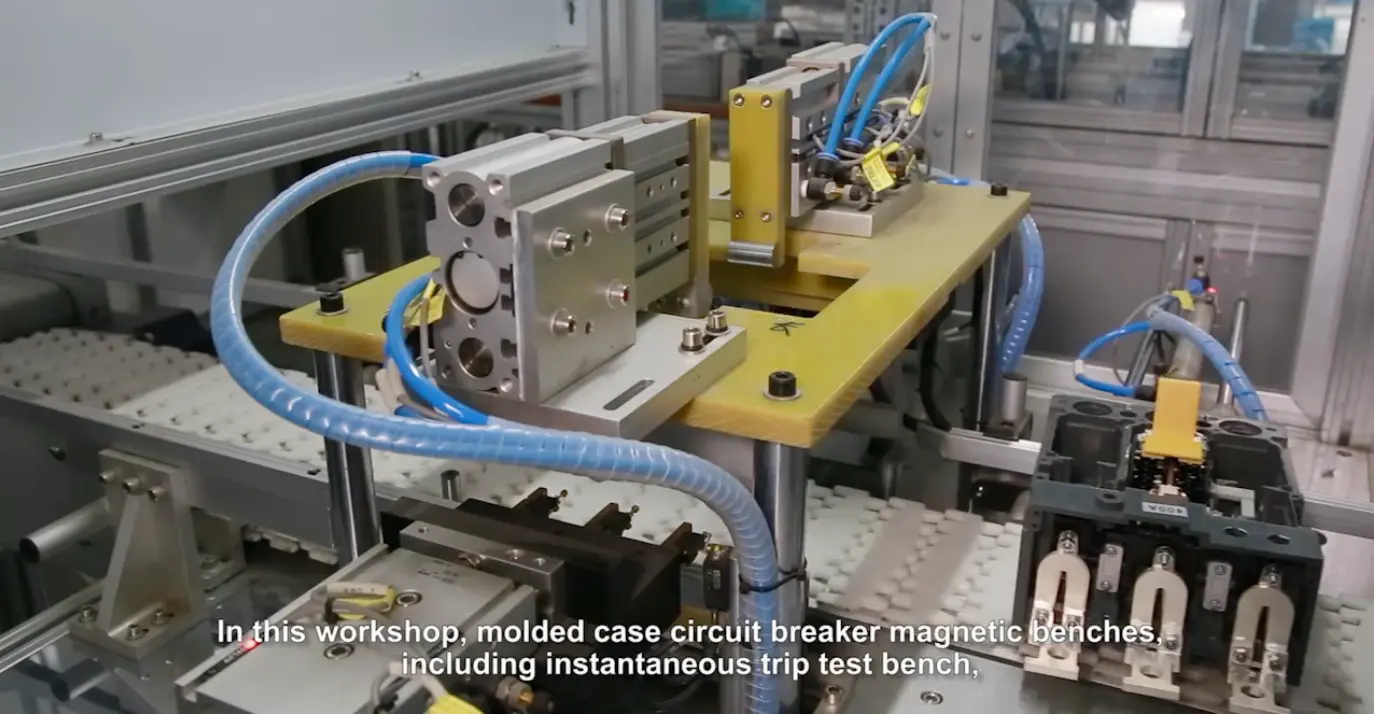

2. Izdelujemo odklopnik z avtomatsko proizvodno linijo, zdaj imamo 6 avtomatskih proizvodnih linij. In dnevna zmogljivost je več kot 1000 kosov.

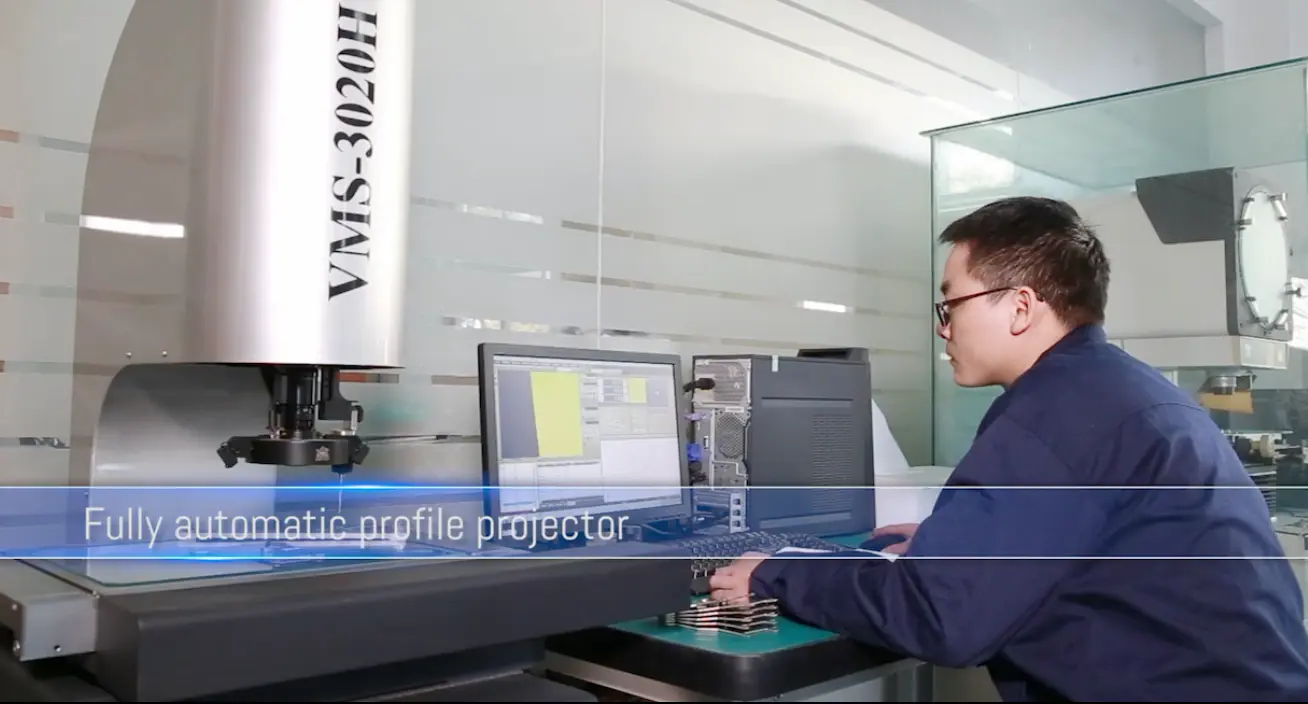

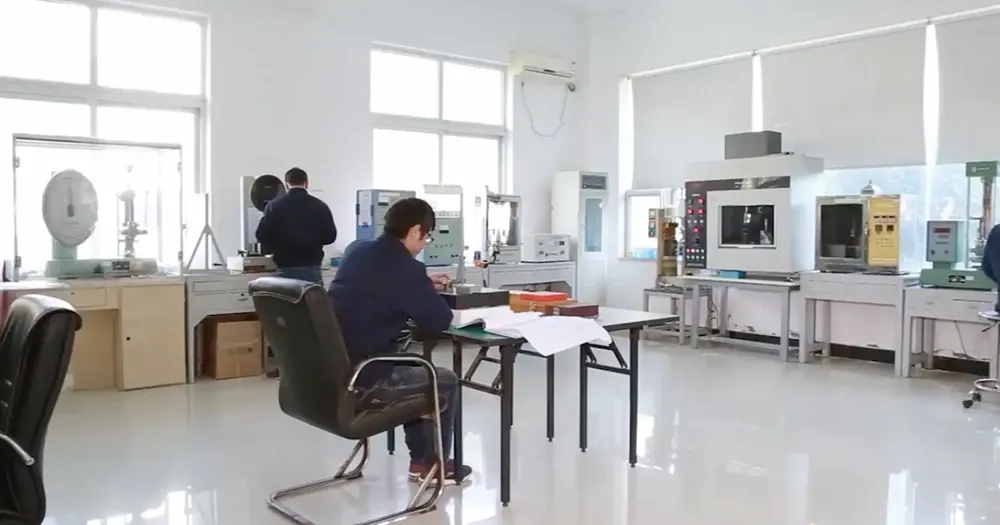

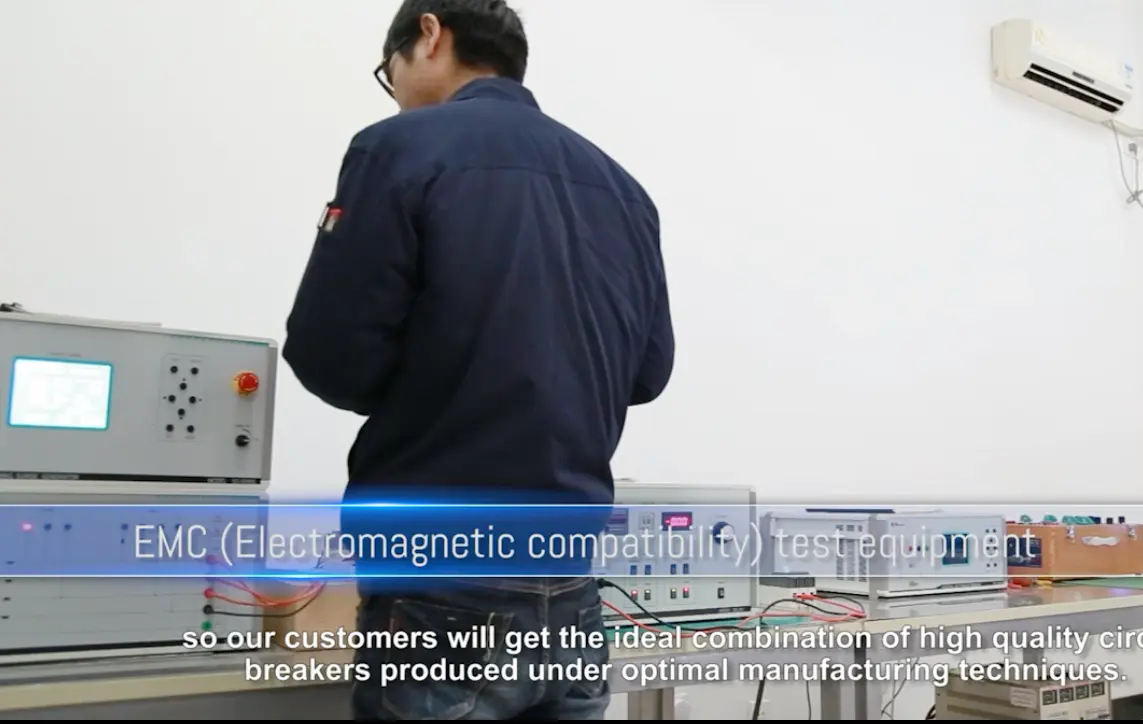

3. Imamo popolnoma funkcionalen laboratorij, naš laboratorij lahko opazuje laboratorij, lahko opravimo toplotno obremenitev, magnetno in sprožilno mejo, življenjsko dobo mehanizma, EMC v našem laboratoriju.

4. Po pridobitvi CB, CE, SEMKO, KEMA, ASTA, ROHS, SASO, CCC globalno

pogosta vprašanja

V1: Kakšno je nastavljivo območje toplotne nastavitve za DAM1 MCCB?

A1: Toplotno nastavitev na seriji DAM1 je mogoče prilagoditi med 70 % in 100 % In, kar omogoča natančen nadzor nad zaščito pred preobremenitvijo.

V2: Ali se lahko odklopnik tokokroga DAM1 s termično nastavljivim oblikovanim ohišjem uporablja v 3-polni in 4-polni konfiguraciji?

A2: Da, serija DAM1 je na voljo v konfiguracijah 3P in 4P, zaradi česar je primerna za različne aplikacije.

V3: Ali ima DAM1 MCCB kakšne dodatne funkcije za testiranje ali vzdrževanje?

A3: Da, serija DAM1 vključuje gumb za sprožitev za enostavno testiranje in preverjanje delovanja odklopnika, ne da bi povzročili stanje napake.

V4: Kako DAM1 MCCB obravnava kratke stike?

A4: Serija DAM1 vključuje magnetni sprožilni mehanizem, ki zagotavlja takojšnjo zaščito pred kratkimi stiki in zagotavlja hiter odklop okvarjenih tokov.

V5: Ali so na voljo dodatki za DAM1 MCCB?

A5: Da, na voljo je širok nabor dodatkov, vključno z alarmnimi kontakti, pomožnimi kontakti, podnapetostnimi sprožilci in električnimi upravljalnimi mehanizmi, ki povečujejo prilagodljivost in funkcionalnost odklopnika.
