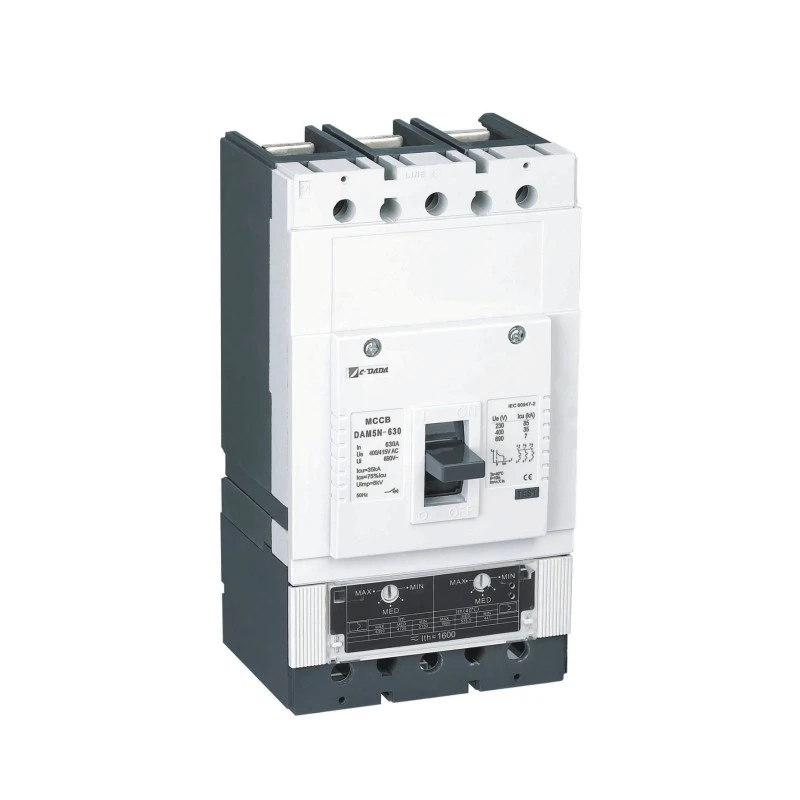

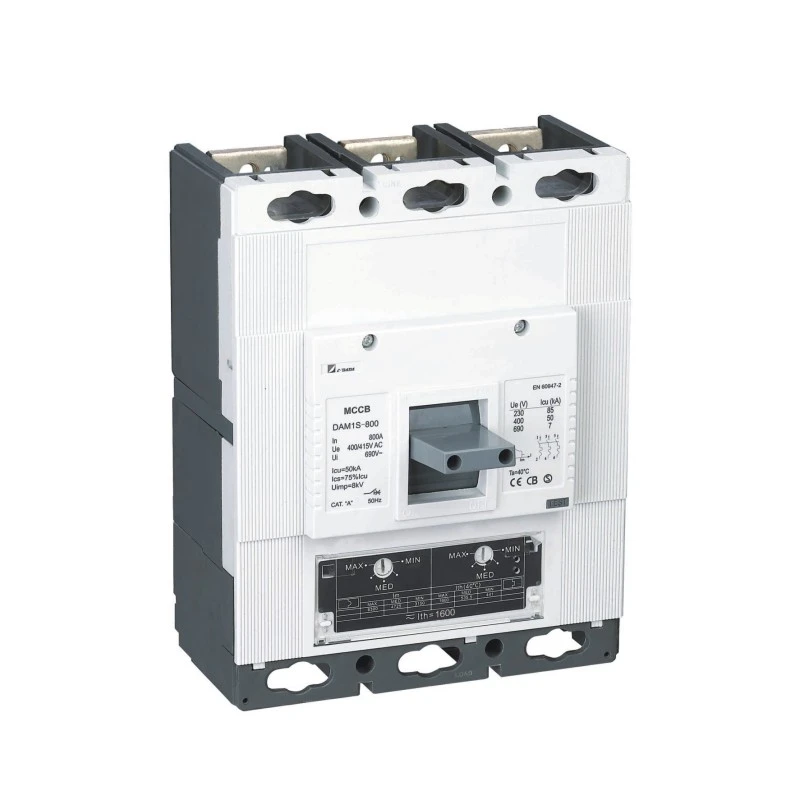

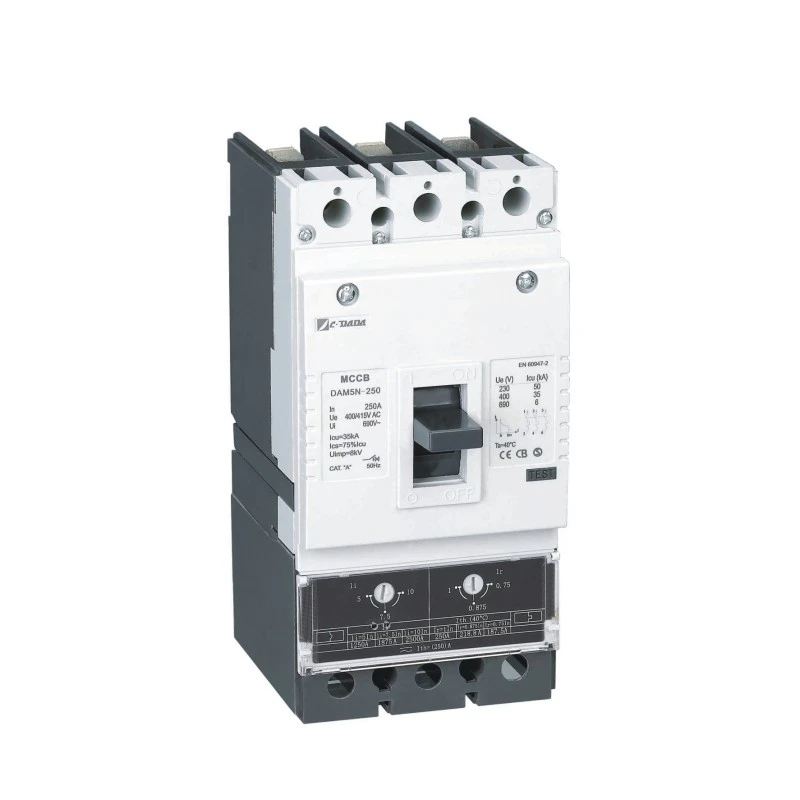

Termomagnetno nastavljiv MCCB

Thermal Magnetic Adjustable MCCB serije CDADA DAM1, ki ga je izdelal Shanghai DADA Electric, zanesljiv dobavitelj, ponuja popolnoma prilagodljivo zaščito pred preobremenitvijo in kratkim stikom za zahtevne nizkonapetostne aplikacije. Ta odklopnik 3P/4P z nazivno močjo do 1600 A pri 400 V/415 V ima neodvisno nastavitev toplotnih (70–100 % In) in magnetnih (5–10 × In) pragov sprožitve, kar omogoča optimalno koordinacijo v kompleksnih distribucijskih sistemih.

S certifikatom CE, CB, ASTA, KEMA, SEMKO in RoHS izpolnjuje globalne varnostne in okoljske standarde, zaradi česar je idealen za proizvajalce originalne opreme, izvajalce in sistemske integratorje po vsem svetu.

Prednosti

★ Širok razpon: 160A do 1600A(AC)

★ Kompaktne dimenzije

★ Nastavljiva toplotna nastavitev (70-100%).

★ Nastavljiva magnetna nastavitev (5-10-krat) In.

★ Zagotavljanje gumba Push to trip.

★ Ločite glavne in obločne kontakte

★ Širok nabor dodatkov.

Ključne specifikacije

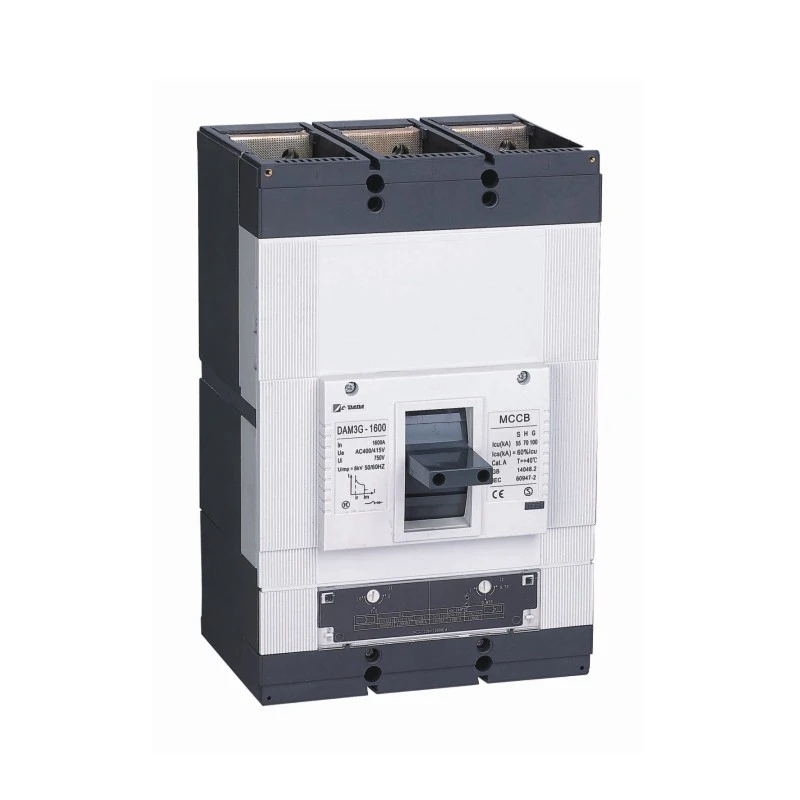

Model: serija DAM1 – termomagnetno nastavljiv MCCB

Tip: odklopnik v oblikovanem ohišju (MCCB)

Palice: 3P / 4P

Nazivna napetost (Ue): 400V / 415V AC

Razpon nazivnega toka: 160A – 1600A

Toplotna nastavitev: 70% – 100% In (zaščita pred preobremenitvijo)

Magnetna nastavitev: 5× – 10× In (trenutna izklop kratkega stika)

Certifikati: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Icu: O-t-CO test (O: Odprti manever, CO: Zapri-Odprti manever, t: Čakalno trajanje)

● Ics:O-t-CO-t-CO test (O:odprti manever,CO:Zapri-odpri manever,t:Čakalna dolžina)

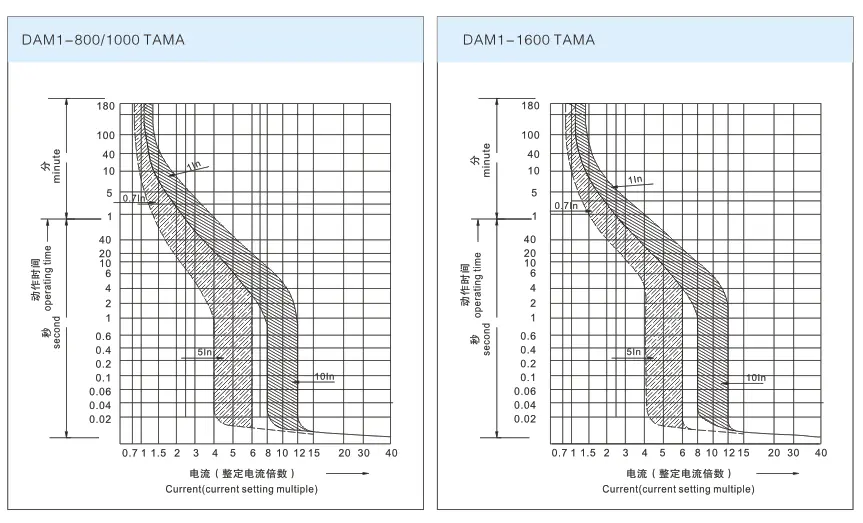

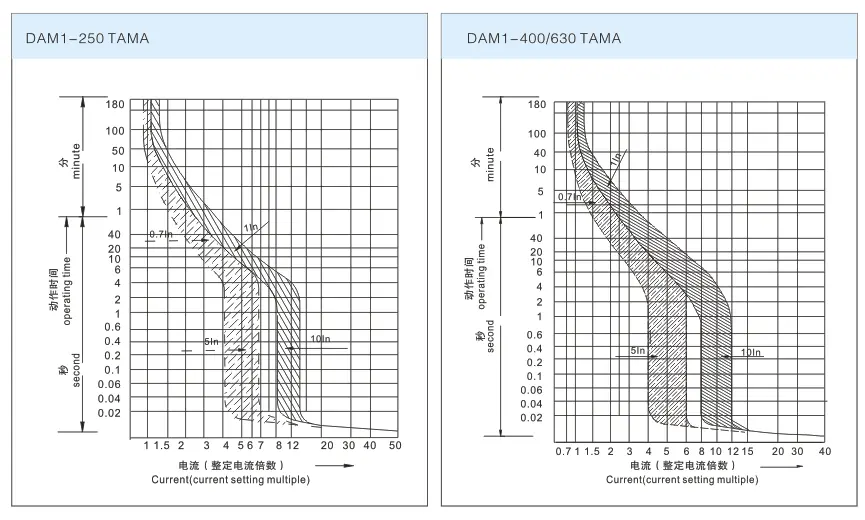

Karakteristična krivulja za TAMA MCCB.

Zakaj izbrati CDADA?

★ Precision Engineering
Za razliko od standardnih MCCB s fiksnimi krivuljami proženja CDADA-jeva termomagnetna nastavljiva zasnova omogoča inženirjem, da natančno prilagodijo zaščito, da se ujema z nazivnimi vrednostmi kablov in nadaljnjo opremo – zmanjša moteče izklope in izboljša selektivnost sistema.

★ Globalna skladnost, lokalna podpora
S certifikati ASTA (Združeno kraljestvo), KEMA (Nizozemska), CE (EU), CB (globalno) in RoHS so izdelki CDADA sprejeti v več kot 60 državah – podprti z odzivno tehnično podporo iz Šanghaja.

★ Dobra materialna prednost

Imamo strog sistem upravljanja dobaviteljev in surovin. Običajno izberemo najbolj kakovosten material za odklopnike.

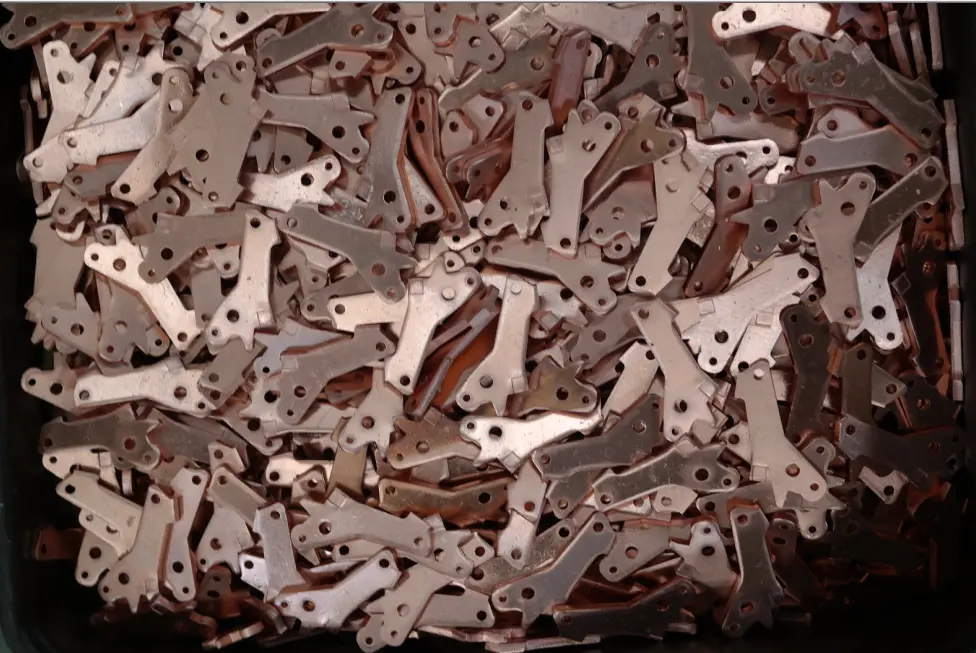

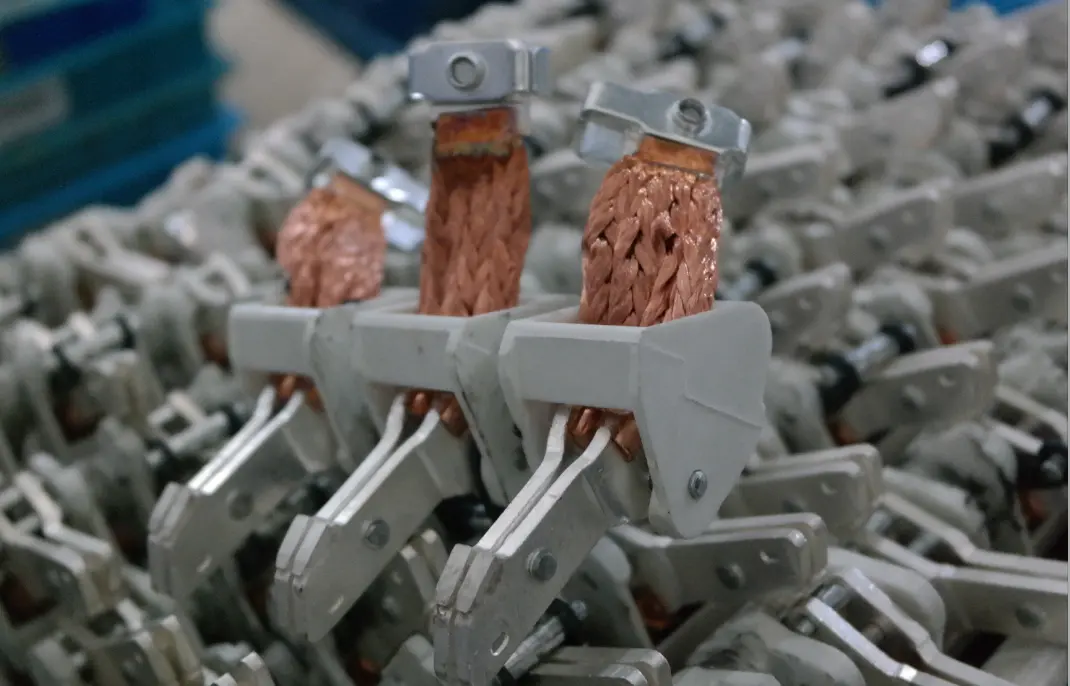

1) Uporabljeni baker T2>99,9%,

2) Srebrni kontakt (premikalna točka: 50%, stacionarna točka: 85%),

3) Sredinska gred je uporabila BMC-1 ((steklena vlakna: 25 %, najvišja smola, najvišja intenzivnost).

4) Pokrov in telo BMC (steklena vlakna: 22 %, več smole, večja intenzivnost)

★ Prijazno za OEM in naknadno vgradnjo
Kompaktne mere omogočajo neposredno zamenjavo starejših odklopnikov brez prenove plošče. Modularni dodatki poenostavljajo prihodnje nadgradnje.

✅ Stroškovno učinkovita zaščita
Prilagodljivost odpravlja potrebo po skladiščenju več odklopnikov s fiksno močjo – ena enota CDADA DAM1 pokriva več scenarijev obremenitve.

Tipične aplikacije

★ Industrijski nadzorni centri motorjev (MCC) – Ujemanje zagonskega toka motorja brez sprožitve

★ Plošče PDU podatkovnega centra – usklajujte s profili obremenitve IT

★ Sistemi obnovljivih virov energije – prilagodite se spremenljivim pogojem sončne/vetrne moči

★ Morske in priobalne platforme – Zanesljivo delovanje v težkih okoljih

★ Postaje za komercialne zgradbe – Optimizirajte zaščito za HVAC, dvigala, razsvetljavo

Pogosto zastavljena vprašanja (FAQ)

V1: Kaj pomeni "toplotno magnetno nastavljiv" v DAM1 MCCB?

A1: To pomeni, da je mogoče ročno prilagoditi tako prag preobremenitve (toplotni) kot prag kratkega stika (magnetni):

● Toplotni: 70%–100% nazivnega toka (In)

● Magnetno: 5 do 10-krat In To omogoča prilagojene zaščitne krivulje za vašo specifično aplikacijo.

V2: Ali je 250A termomagnetni MCCB na voljo v konfiguraciji 3P?

A2: Da—vsi nastavljivi modeli DAM1 od 160 A do 1600 A so na voljo v različicah 3P in 4P.

V3: Kako prilagodim nastavitve potovanja?

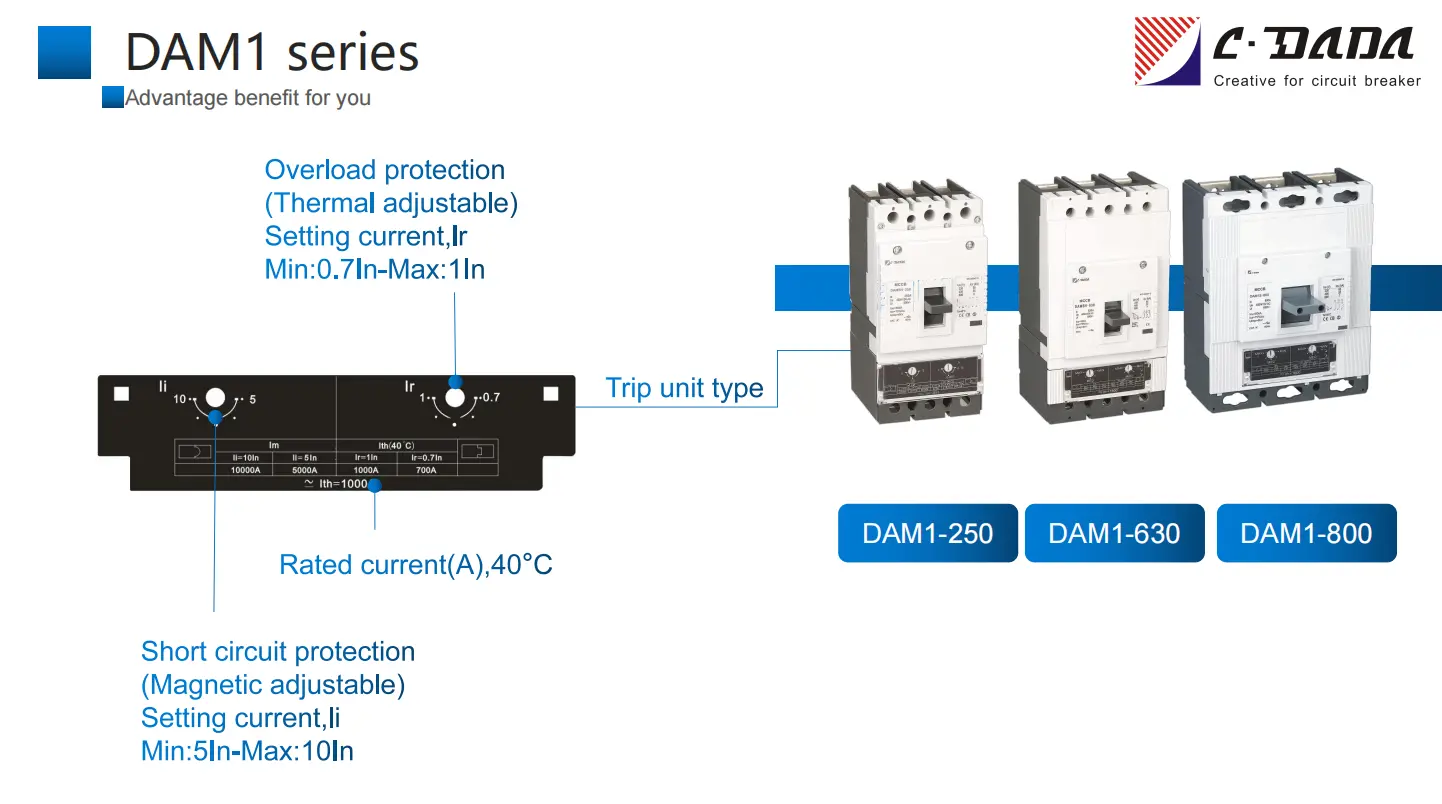

A3: Uporabite dve zunanji številčnici ali reži za vijake na sprednji plošči: eno za termično (z oznako »Ir«), eno za magnetno (z oznako »Im«). Demontaža ni potrebna.

V4: Ali lahko preizkusim odklopnik, ne da bi povzročil resnično napako?

A4: Da – vgrajeni gumb za izklop simulira stanje izklopa za funkcionalno preverjanje med vzdrževanjem.

V5: Zakaj izbrati CDADA namesto drugih kitajskih znamk MCCB?

A5: CDADA izstopa z:

● Prava dvojna nastavljivost (mnogi konkurenti ponujajo samo toplotno nastavitev)

● Mednarodni certifikati (ne samo CCC)

● Dosleden nadzor kakovosti (tovarna s certifikatom ISO 9001)

● Tehnična dokumentacija v angleškem jeziku za globalne projekte
