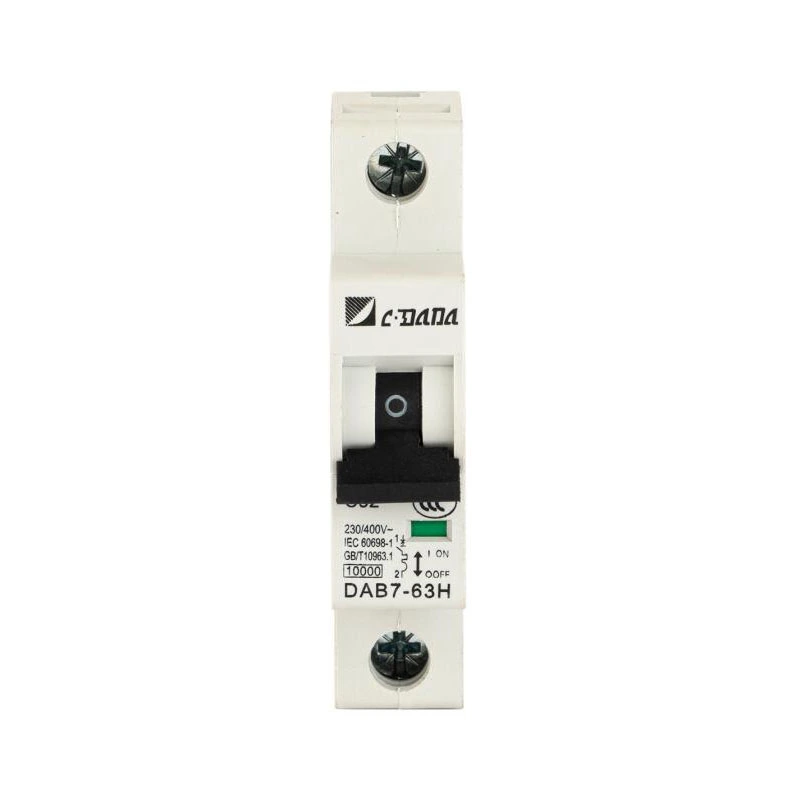

10KA AC miniaturni odklopnik

Za zahtevne aplikacije, kjer se o višjih okvarnih tokovih in povečani varnosti ni mogoče pogajati, miniaturni odklopnik CDADA DAB7-63H 10KA AC zagotavlja zaščito industrijskega razreda v miniaturni obliki. Ta miniaturni odklopnik 10kA, ki ga je izdelal Shanghai DADA Electric CO., LTD., je zasnovan za skupinske plošče, razdelilne plošče v stanovanjskih, komercialnih in lahkih industrijskih okoljih – ponuja zanesljivo toplotno (preobremenitev) in elektromagnetno (kratek stik) zaščito v 8 tokovnih ocenah (6A–63A) in 1P/2P/3P konfiguracijah.

S certifikatom CE, CB, ASTA in SEMKO izpolnjuje stroge svetovne varnostne standarde. Z napredno obločno komoro s 13 ploščami, kontaktno zlitino, ki vsebuje srebro, in možnostmi dvojne povezave (PIN/FORK) DAB7-63H zagotavlja hitrejše gašenje obloka, nižje toplotne izgube in podaljšano električno življenjsko dobo – tudi pri pogostih preklapljanjih ali visokih temperaturah okolja.

Ključne specifikacije

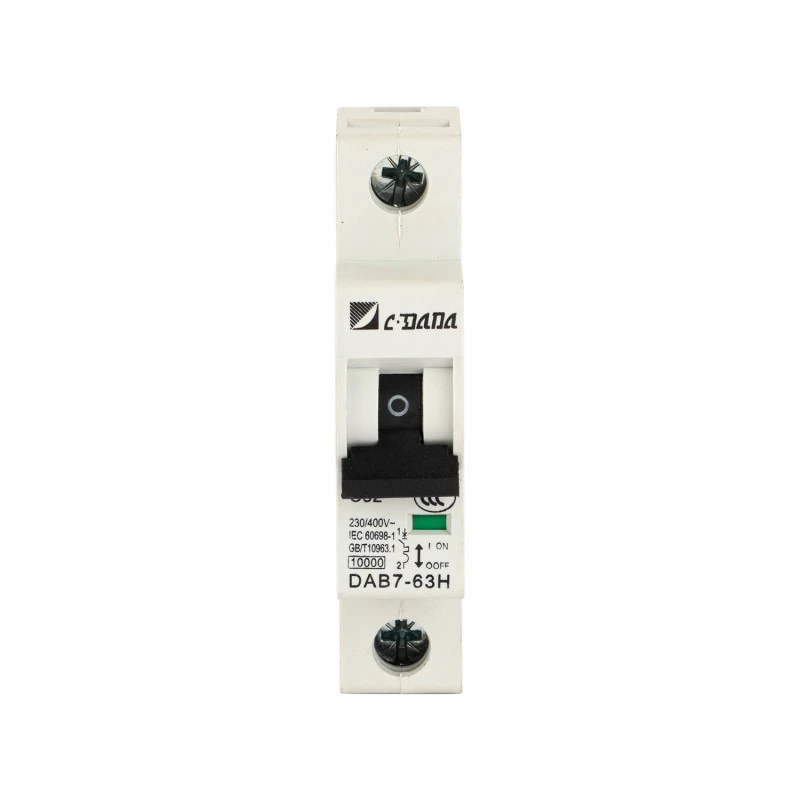

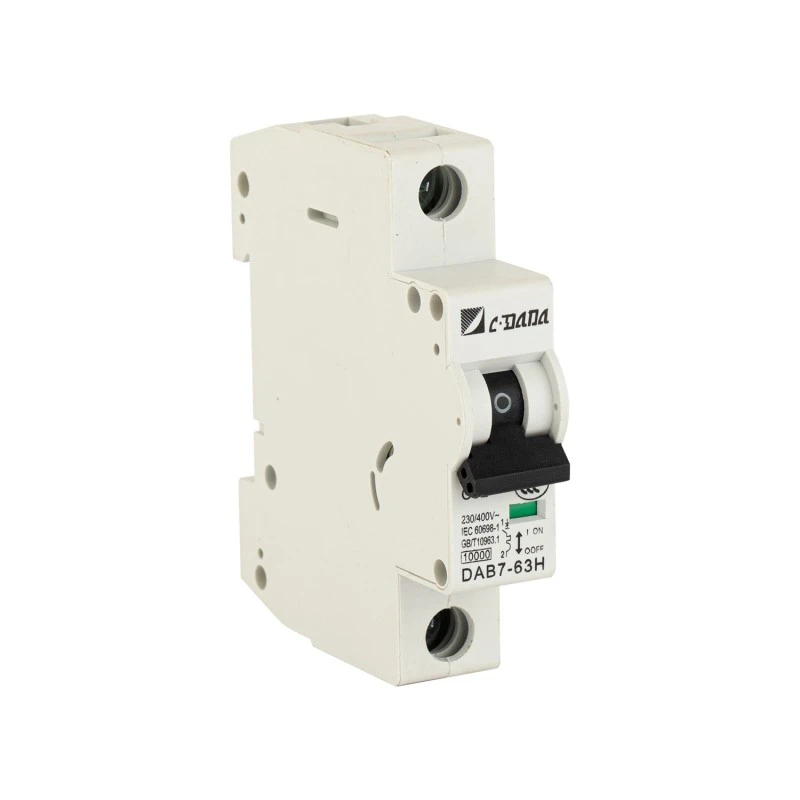

Model: serija DAB7-63H

Tip: AC miniaturni odklopnik (MCB)

Prekinitvena zmogljivost: 10kA pri 230/400V AC

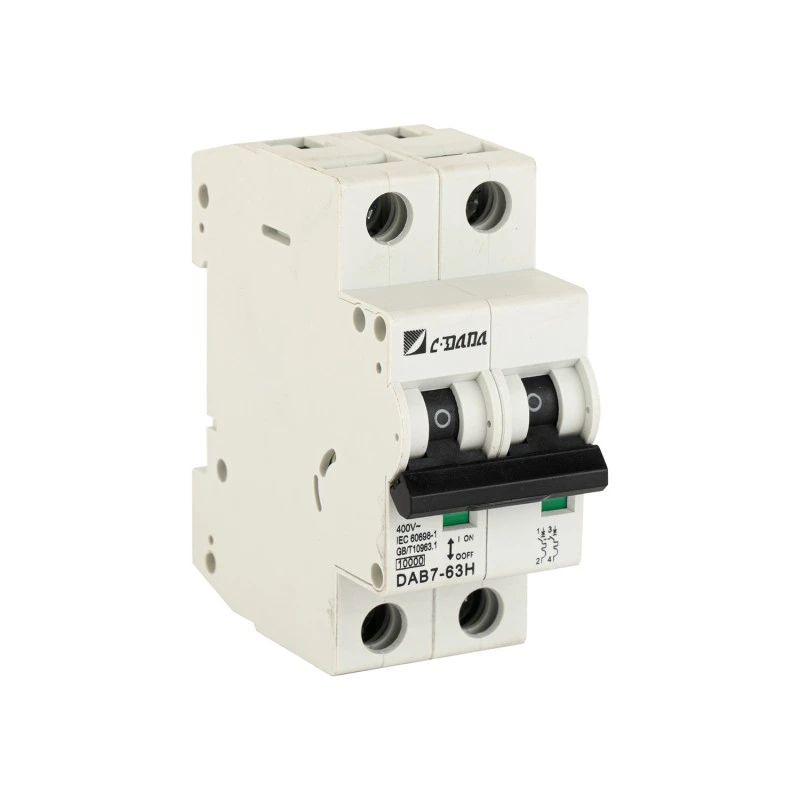

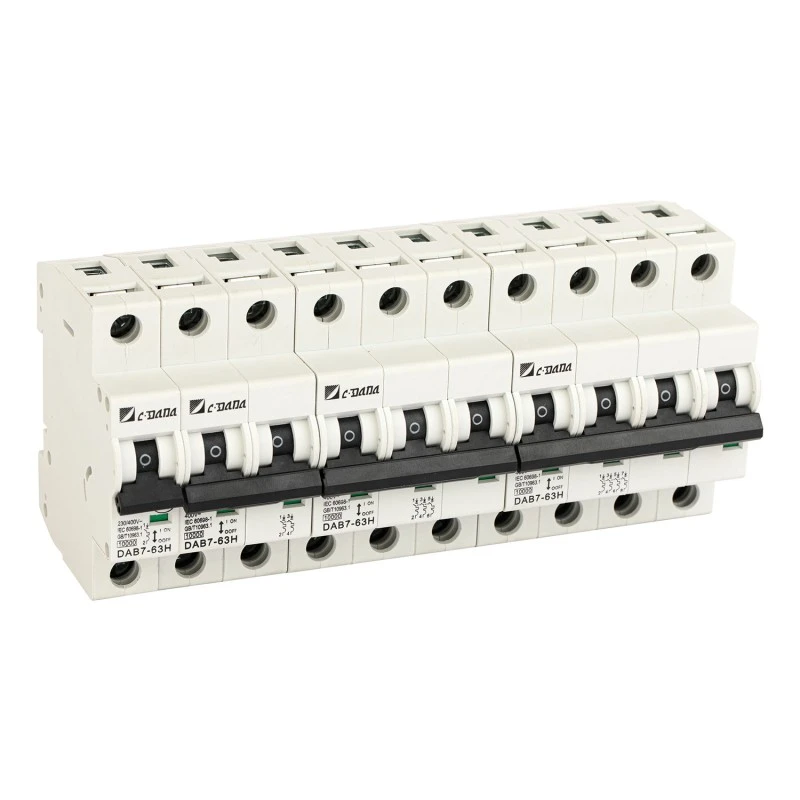

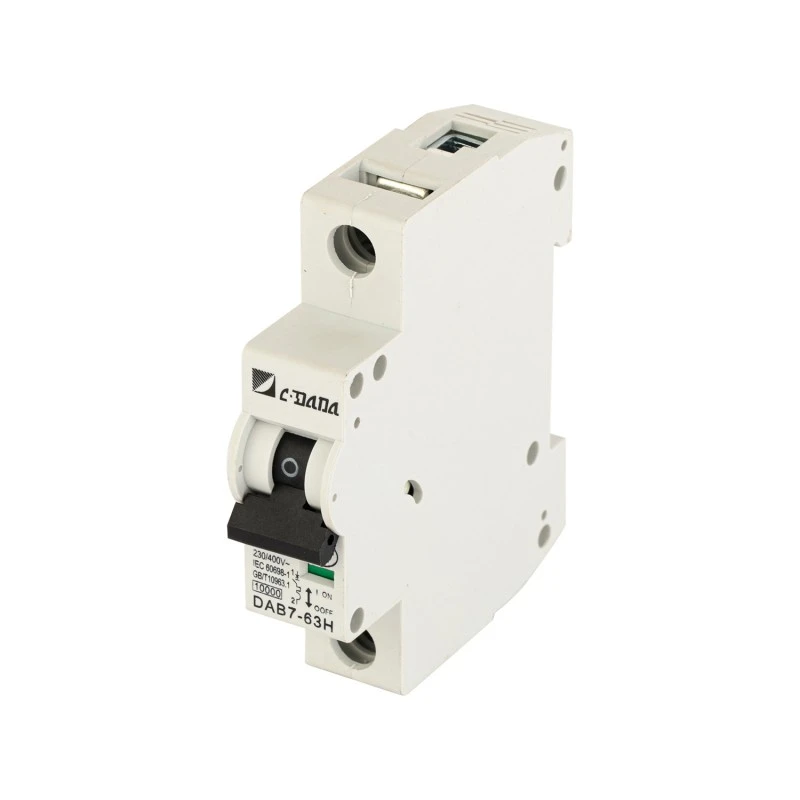

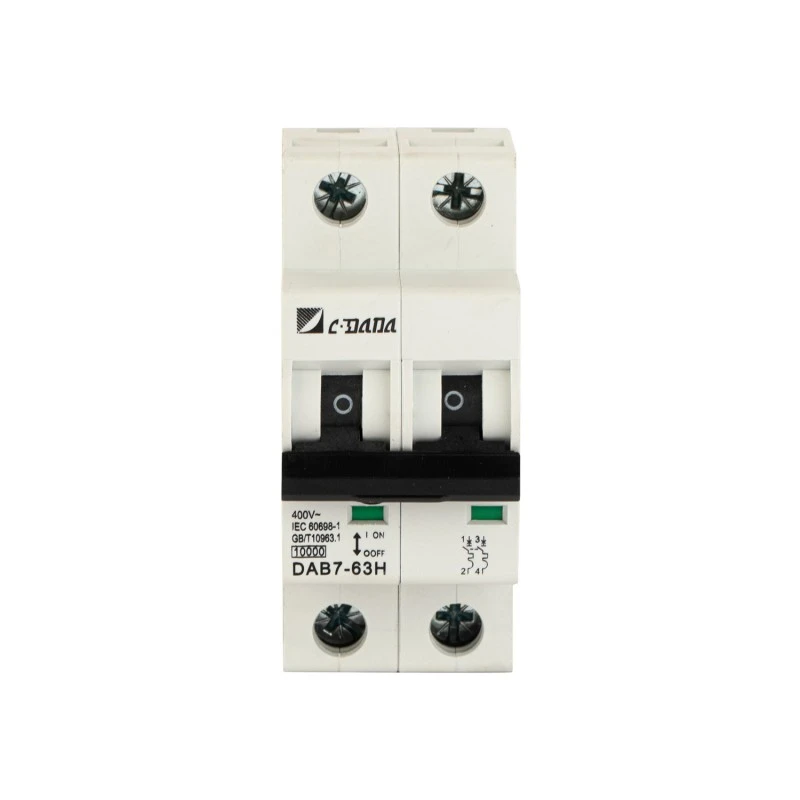

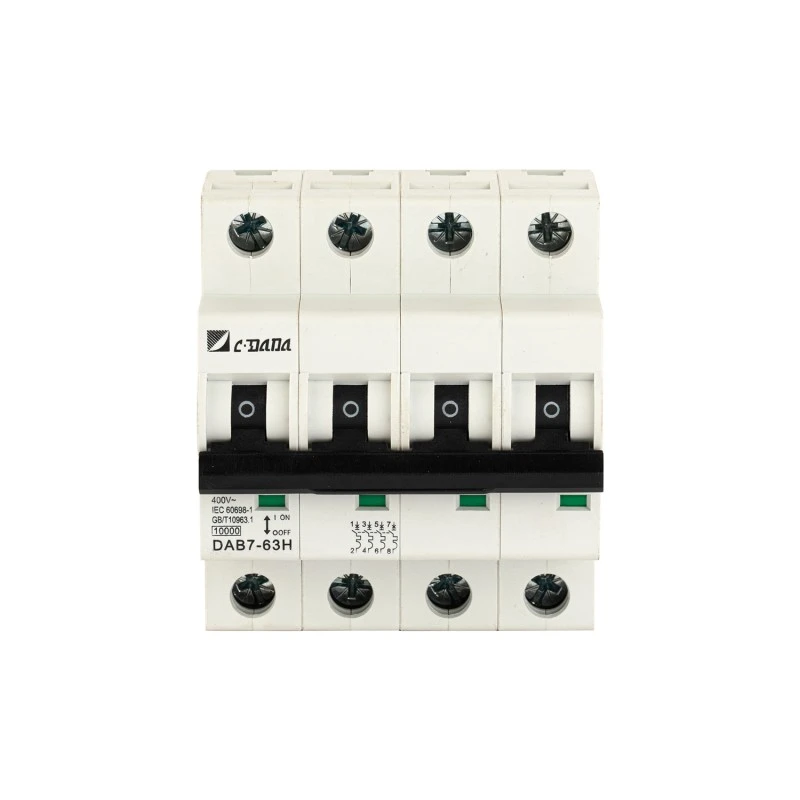

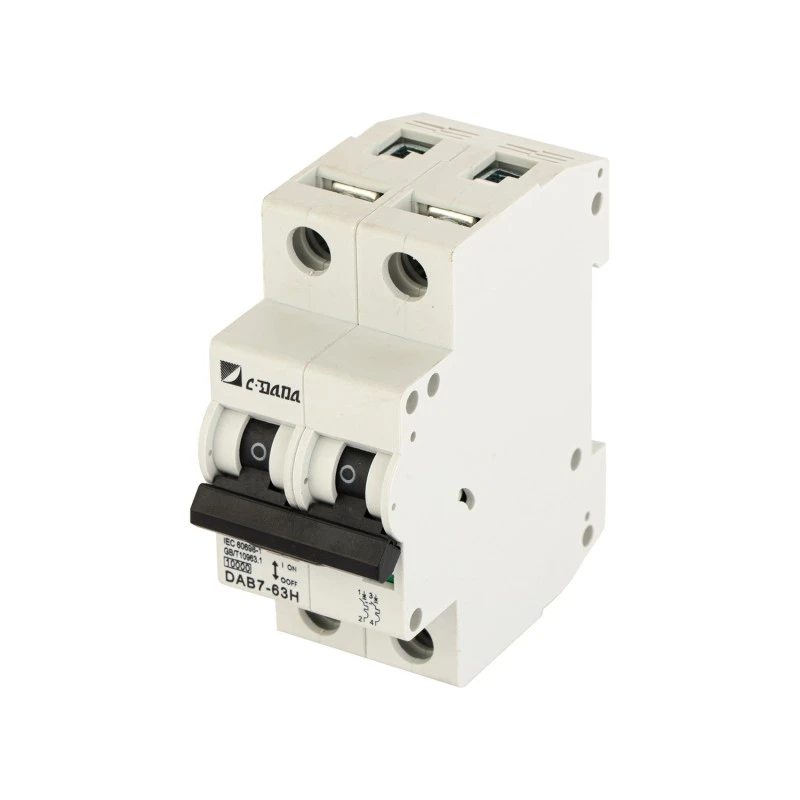

Polovi: 1P, 2P, 3P

Nazivni tok (in): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

Delovna temperatura: –40°C do +50°C

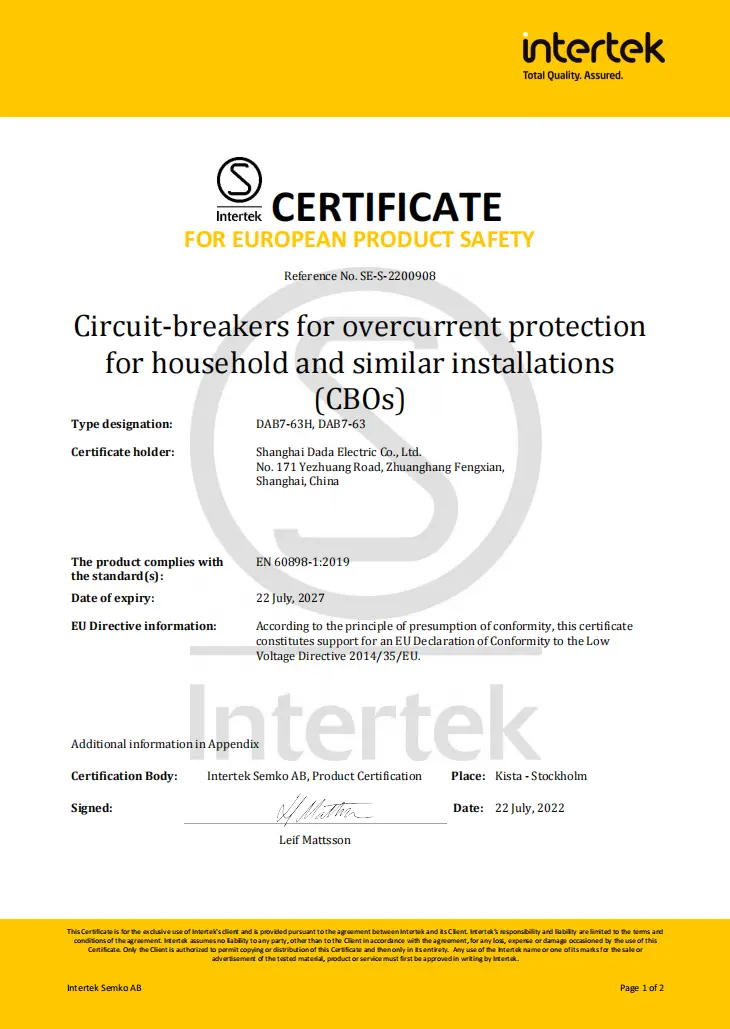

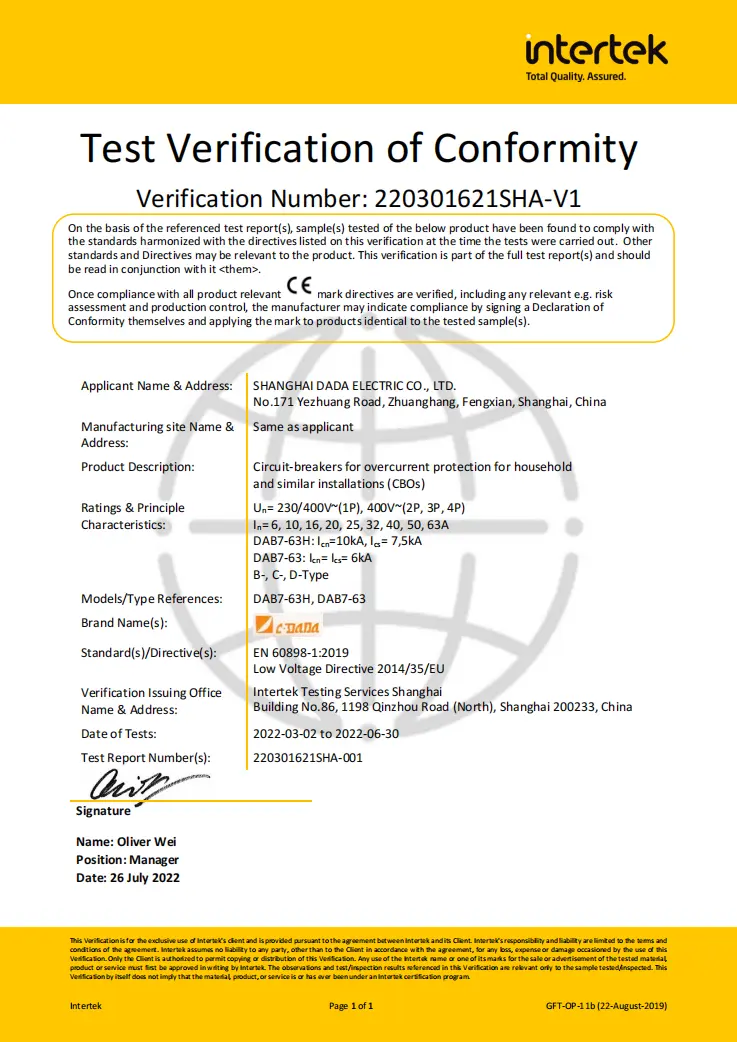

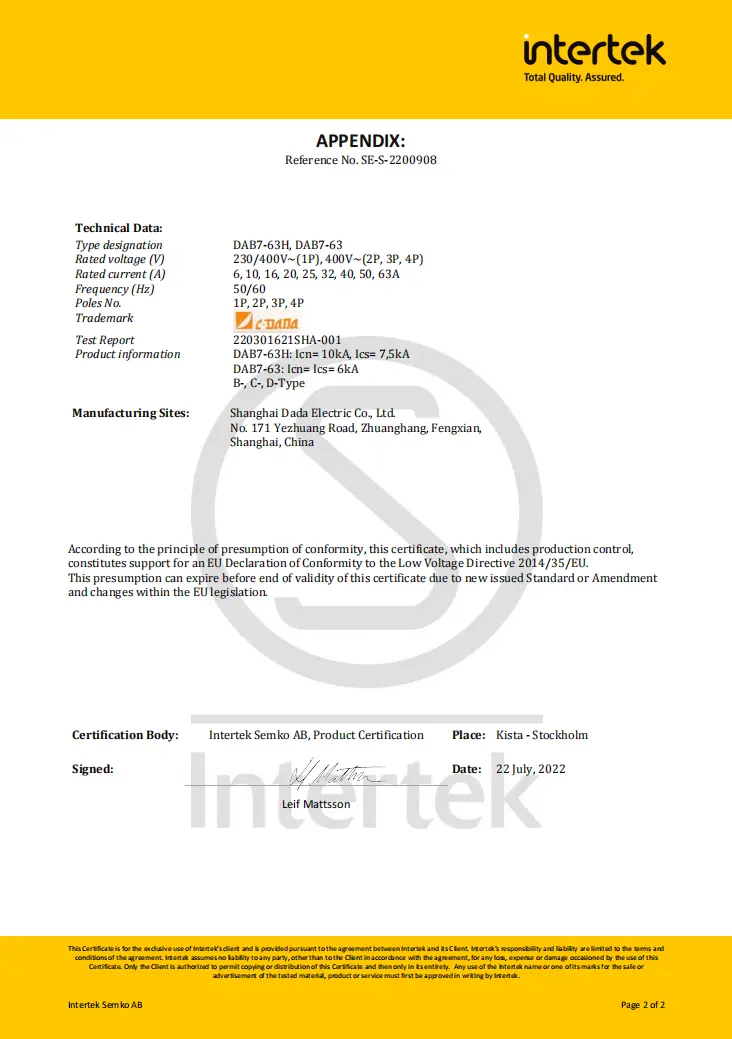

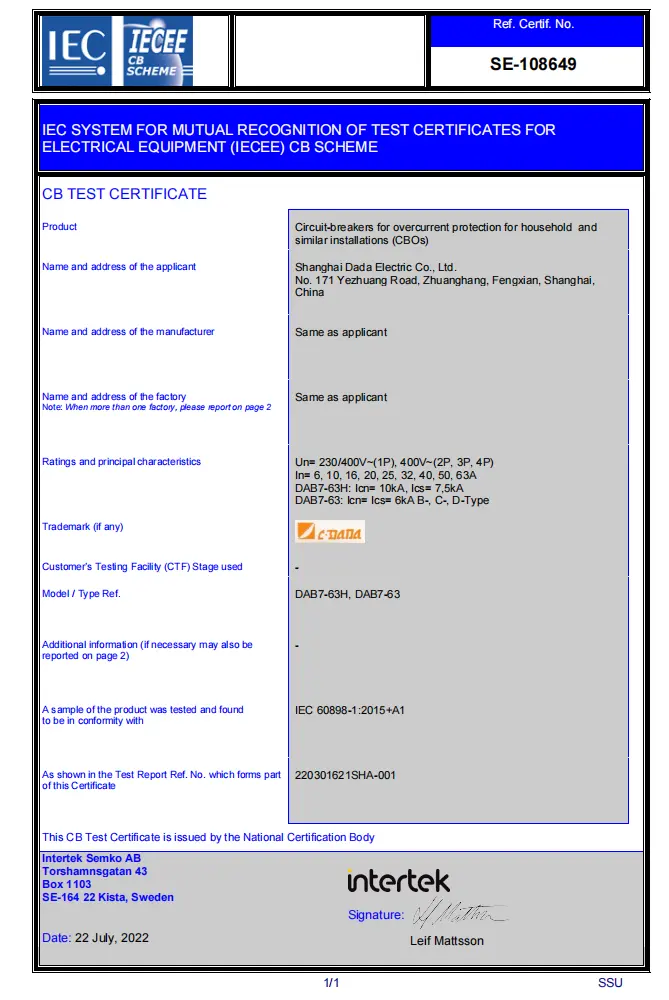

Certifikati: CE, CB, ASTA, SEMKO

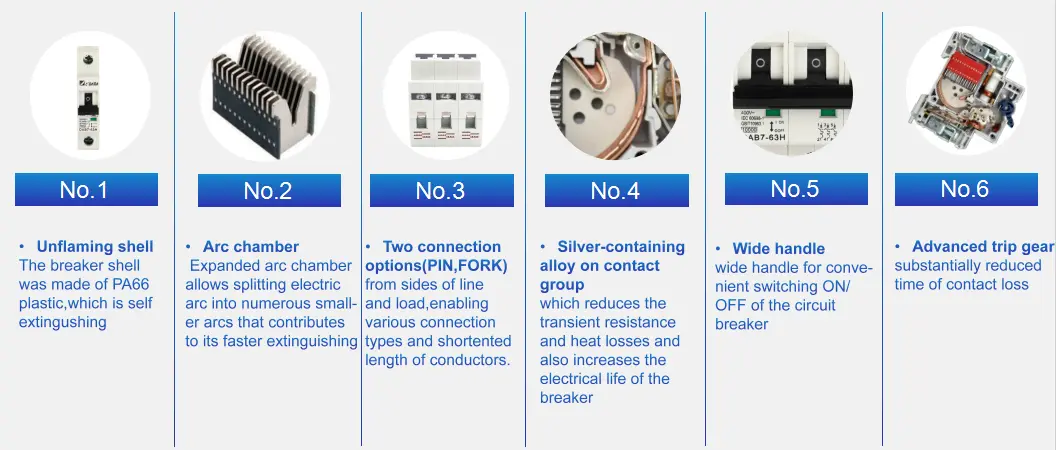

Ključne značilnosti oblikovanja:

Obločna komora s 13 ploščami → ultra hitro cepljenje in gašenje obloka

Kontakti iz srebrne zlitine → manjši upor, daljša življenjska doba

Možnosti dveh terminalov: PIN ali FORK (na strani linije in tovora)

Vizualno okno indikatorja VKLOP/IZKLOP/potovanja

Širok ergonomski ročaj za enostavno upravljanje

Ognjevarno ohišje proti porumenelosti (enakovredno UL94 V-0)

Vijaki s super navorom (testirani na 3 Nm) z navzkrižno delujočimi glavami +/–

Zapah na DIN letev z dvojnim položajem zaklepanja → varna montaža

Tehnični list

Zakaj izbrati CDADA AC MCB 10kA?

★ Zmogljivost industrijskega razreda v miniaturni obliki

Medtem ko standardni avtomatski odklopniki ponujajo 6 kA, je DAB7-63H zaradi ocene 10 kA primeren za lokacije, ki so bližje glavnemu napajanju, kot so kletne razdelilnice, komercialna tla ali delavnice lahke industrije, kjer so predvideni okvarni tokovi višji.

★ Izboljšana varnost in vzdržljivost

● Nevnetljiva lupina je odporna na vžig in razbarvanje

● Dvojna rešetka za gašenje preprečuje izmet vročega plina

● Mehanizem brez spotikanja zagotavlja odklop, tudi če je ročaj ON

★ Nižji življenjski stroški

Kontakti iz srebrove zlitine in optimizirani terminali zmanjšajo toplotne izgube in kontaktno varjenje, kar podaljšuje življenjsko dobo – zlasti pri aplikacijah z visokim ciklom.

★ Globalna sprejemljivost

Z ASTA (Združeno kraljestvo), SEMKO (nordijska), CE (EU) in CB (globalno) so CDADA MCB sprejeti v več kot 70 državah – idealno za izvozno usmerjene graditelje plošč.

★ Namestitvi prijazen dizajn

★ Širši ročaj = lažje upravljanje

★ Navzkrižno delujoči vijaki = brez odpadlih pritrdilnih elementov

★ Počisti statusno okno = takojšnja vizualna diagnostika

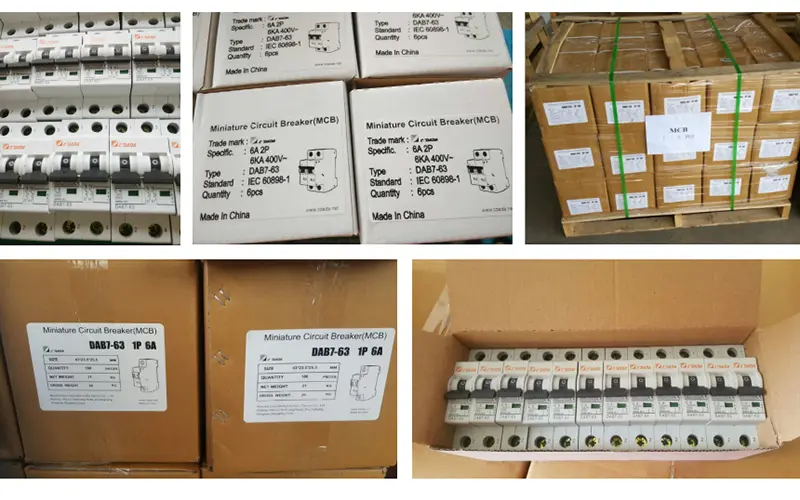

★ Škatle visoke trdnosti, zaščita palete, primerne za izvoz na dolge razdalje

★ Hiter čas dostave za dostojna naročila.

Idealne aplikacije

Komercialne zgradbe: talne razdelilne plošče, strežniške sobe, maloprodajna mesta

Lahka industrija: krmilna vezja strojev, napajalniki majhnih motorjev, vtičnice za delavnice

Javna infrastruktura: šole, bolnišnice, vladni uradi

Stanovanje z visoko gostoto: stanovanjski bloki s centraliziranim merjenjem

Izvozne plošče: Za projekte, ki zahtevajo mednarodno certificiranje

Pogosto zastavljena vprašanja

V1: Kakšna je razlika med 6kA in 10kA MCB?

A1: 10kA MCB lahko varno prekinejo višje napakne tokove – zaradi česar so primerni za namestitve bližje transformatorju ali glavnemu vhodu, kjer ravni kratkega stika presegajo 6kA. Uporabite 10 kA v komercialnih/industrijskih podpanelih; 6 kA običajno zadostuje za končna vezja v domovih.

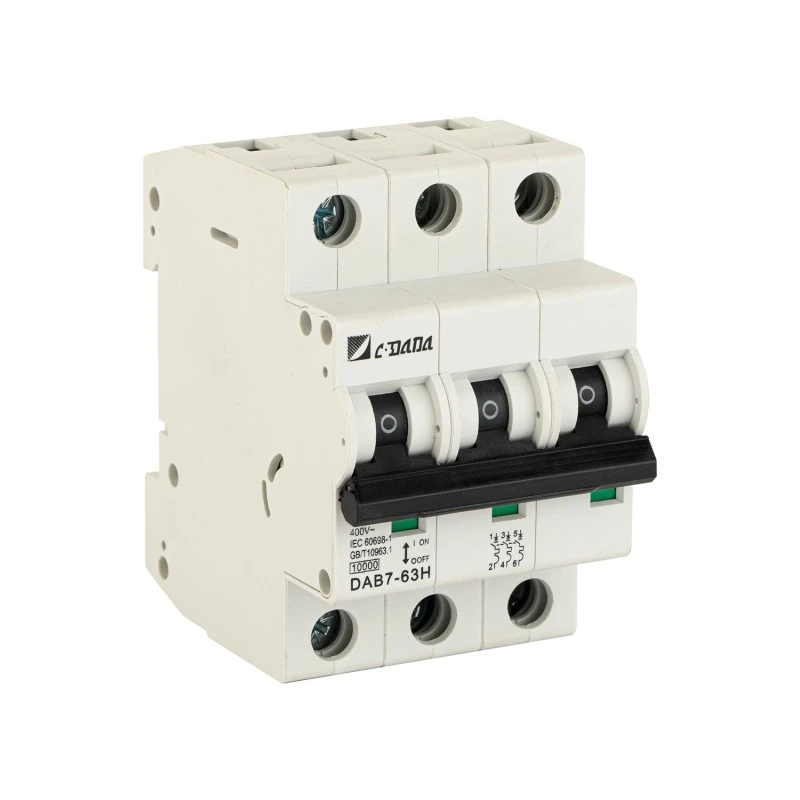

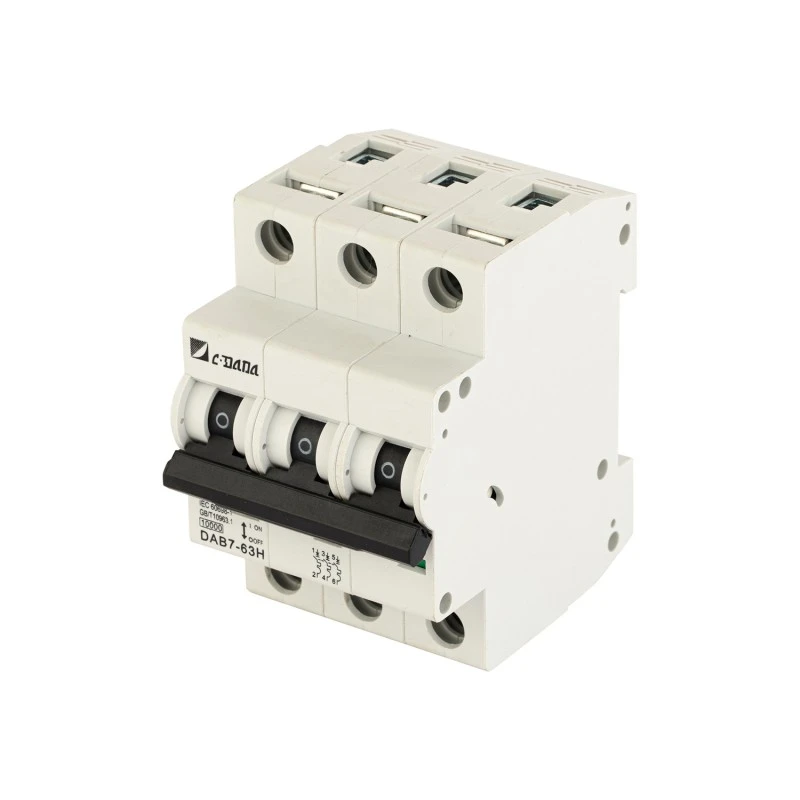

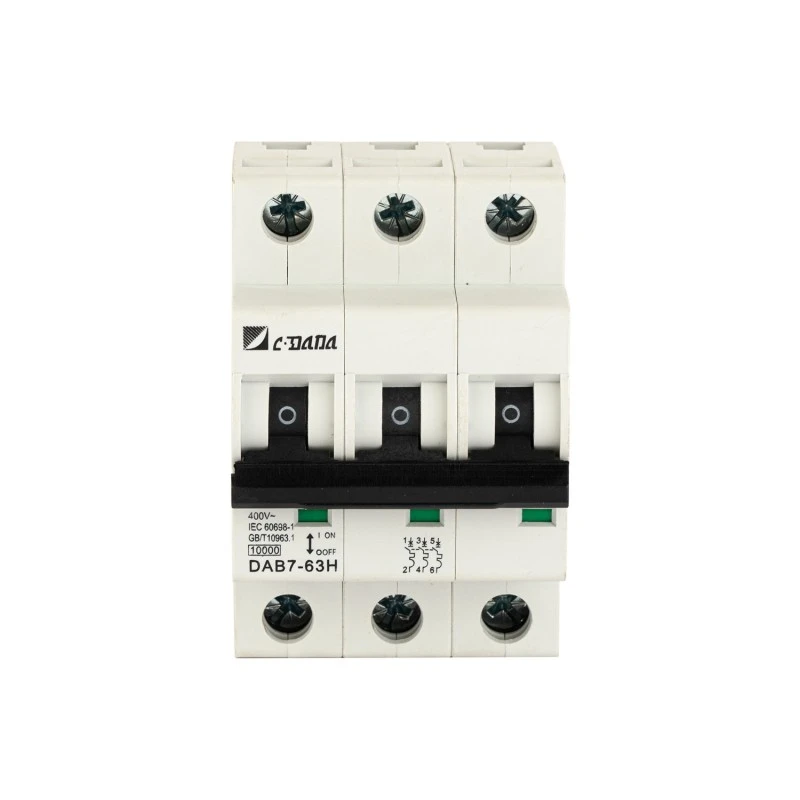

V2: Ali je miniaturni odklopnik 10KA AC na voljo v 3P za trifazne sisteme?

A2: Da! DAB7-63H je na voljo v 1P, 2P in 3P—popoln za trifazno razsvetljavo, HVAC ali strojna vezja.

V3: Kaj pomeni »zlitina, ki vsebuje srebro na kontaktih« za zmogljivost?

A3: Zmanjšuje kontaktni upor, minimizira nastanek obloka med preklapljanjem in podaljšuje električno življenjsko dobo – kar je še posebej pomembno v tokokrogih s pogostim delovanjem ali induktivnimi obremenitvami.

V4: Ali lahko s tem MCB uporabljam viličaste priključke?

A4: Vsekakor! Podpira terminale PIN in FORK na strani linije in bremena—omogoča prilagodljivo ožičenje z nizkim profilom in krajše kable.

V5: Zakaj izbrati CDADA namesto drugih znamk 10kA MCB?

A5: CDADA izstopa, ker:

● Resnična ocena 10 kA s polnimi certifikati (ne samo zahtevana)

● Napredna obločna komora (13 plošč) za vrhunsko prekinitev

● Možnosti dvojnega terminala so v tem razredu redke

● Delovanje od –40°C do +50°C—širše od mnogih konkurentov

● Pripravljeno za OEM: dosledna kakovost, podpora za angleščino, množične cene
