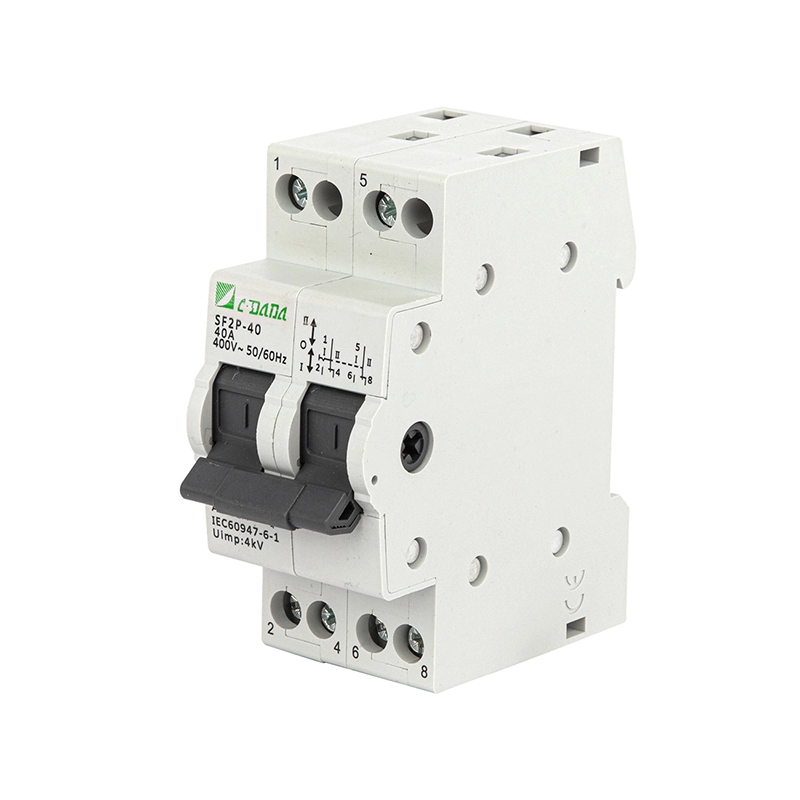

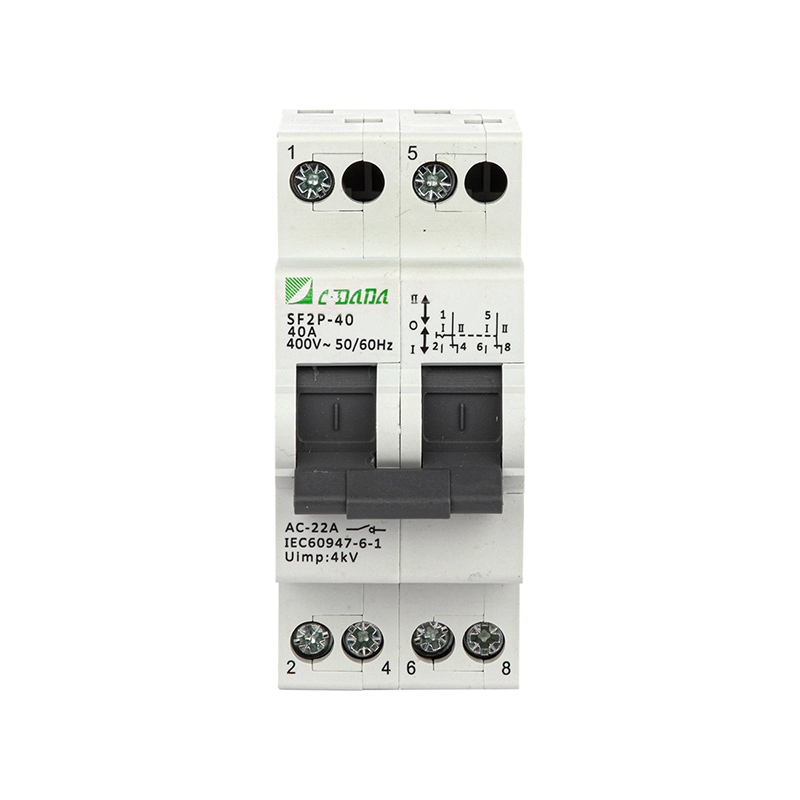

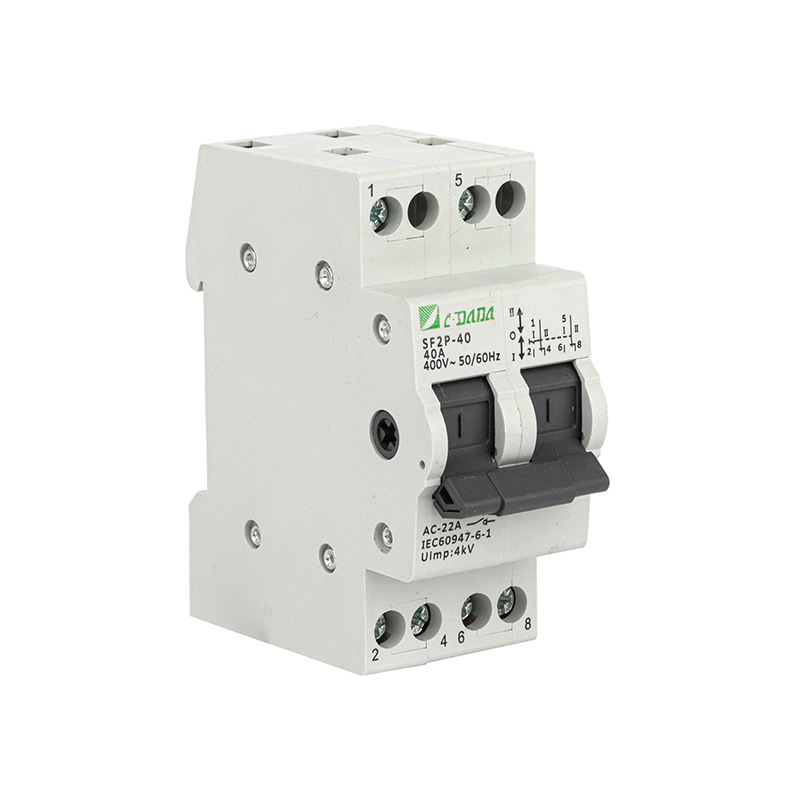

2P preklopno stikalo

Zagotovite varno in zanesljivo preklapljanje vira napajanja z 2P preklopnim stikalom serije CDADA SF, primerno je za kritično pretvorbo tokokrogov v stanovanjskih, komercialnih in lahkih industrijskih aplikacijah. To mikro preklopno stikalo, nameščeno na DIN-letev, podpira dvojne vire napajanja ali obremenitve z jasnim delovanjem v 3 položajih: I -OFF-II, kar omogoča brezhibne prehode med glavnim/omrežnim in rezervnim/generatorskim napajanjem, krmiljenjem motorja naprej/nazaj ali vezji za nadzor faze/napetosti.

Preklopno stikalo CDADA 2P, ocenjeno za AC 50/60 Hz, 230–400 V in tokove od 16 A do 125 A, je v skladu s standardoma IEC 60947-3 in EN 60947-3. Z indikatorji položaja VKLOP/IZKLOP, kontakti z visoko prevodnostjo in vzmetnim mehanizmom za hitro vklop/izklop zagotavlja stabilno delovanje tudi pri pogostem ročnem upravljanju. Zasnovan za modularno namestitev skupaj z avtomatskimi odklopniki in kontaktorji, je idealen za razdelilne plošče v zgradbah, črpalkah, telekomunikacijskih omarah in sistemih zasilne razsvetljave.

Ključne specifikacije

Serija: 2P ročno preklopno stikalo serije SF

Blagovna znamka: CDADA | Proizvajalec: Shanghai DADA Electric CO., LTD

Poli: 2P (dvopolni) — na voljo v različicah od 1P do 4P

Nazivni tok: 16 A – 125 A (zmanjšanje na 80 % nad 40 °C okolja)

Nazivna napetost: 230/400V AC, 50/60Hz

Izolacijska napetost (Ui): 500V

Kategorija uporabe: AC-22A (mešane uporovne in induktivne obremenitve)

Kratkotrajni vzdržni tok (Icw): 12×Ie za 1 s

Izdelovalna zmogljivost: 20×Ie, t=0,1s

Mehanska življenjska doba: 8.500 operacij

Električna življenjska doba: 1500 operacij (pod obremenitvijo)

Stopnja onesnaženosti: II

Montaža: Standardna TH35 DIN letev

Delovanje: Ročni 3-pozicijski ročaj (I – O – II)

Indikatorji: viden položaj VKLOP/IZKLOP s poravnavo ročaja

Priključki: kabelski ali zbiralni priključek

Zatezni moment:

1,2 N·m (16–40 A)

3,5 N·m (63–125 A)

Varnostna opomba: Brez komore za gašenje obloka → uporabiti je treba z varovalkami/MCB pred kratkim stikom za zaščito pred kratkim stikom

Tehnični list

Zakaj izbrati preklopno stikalo CDADA 2P?

★ Varna 3-pozicijska izolacija

Resnični položaj IZKLOP (O) odklopi oba vira – ključnega pomena za vzdrževanje in varnost proti povratnemu podajanju.

★ Modularna zasnova letev DIN

Namestitev v nekaj sekundah skupaj z avtomatskimi odklopniki—prihrani prostor in poenostavi postavitev plošč v pametnih zgradbah ali ohišjih OEM.

★ Visoko zanesljivi kontakti

Optimizirana dinamično-statična kontaktna geometrija zagotavlja nizek upor in dolgotrajno stabilnost.

★ Globalna skladnost

Certificiran po IEC 60947-3, sprejet v Evropi, Aziji, Afriki in Latinski Ameriki.

★ Uporabniško varno delovanje

Mehanizem s pomočjo vzmeti preprečuje delni zaskok; podaljšan ročaj je neobvezen za modele 63A+.

★ Vsestranske aplikacije

Od prenosa generatorja do obračanja smeri motorja - eno stikalo, več funkcij.

Tipične aplikacije

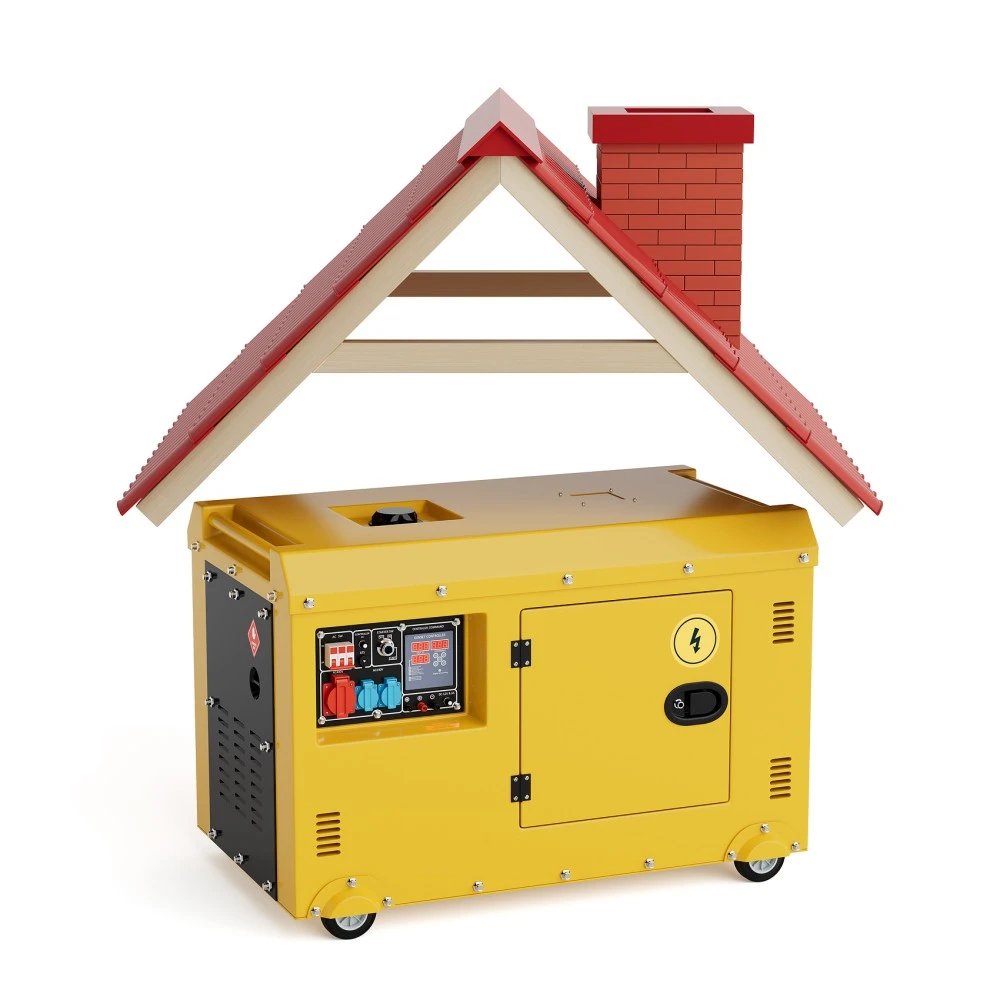

Rezervni napajalni sistemi: preklapljajte med pripomočkom in generatorjem

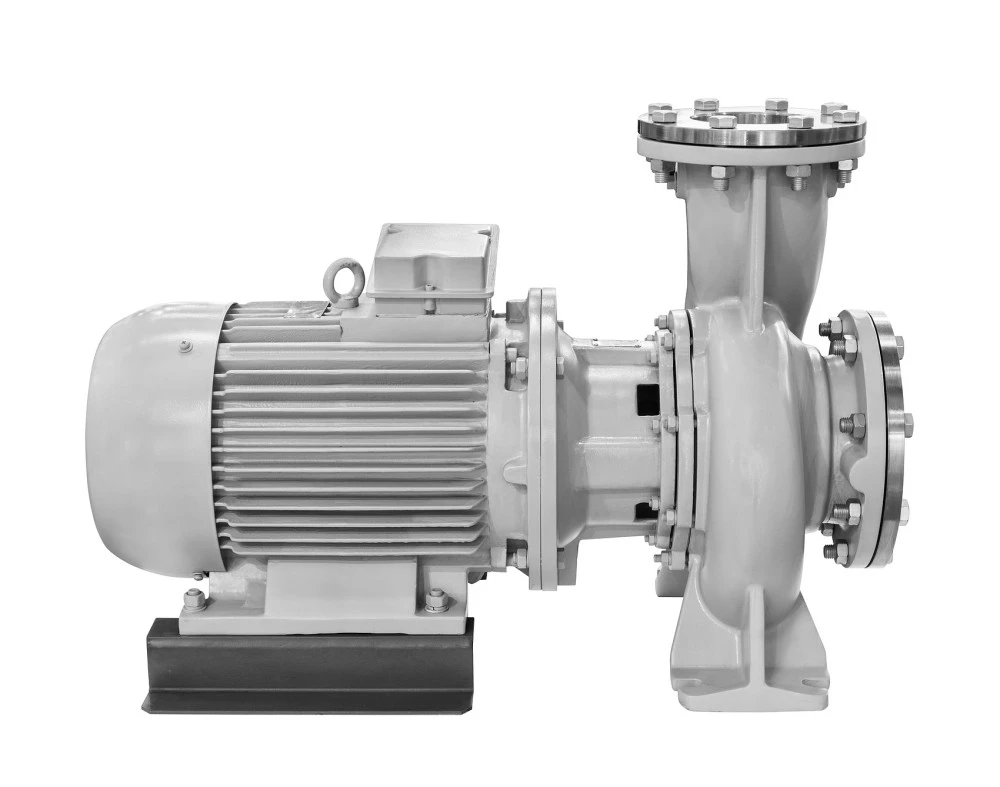

Nadzor motorja: vrtenje naprej/nazaj majhnih črpalk ali ventilatorjev

Merilna vezja: Izbira napetosti/faze v merilnih ploščah

Avtomatizacija zgradbe: dvojno preklapljanje enot HVAC, prenos zasilne razsvetljave

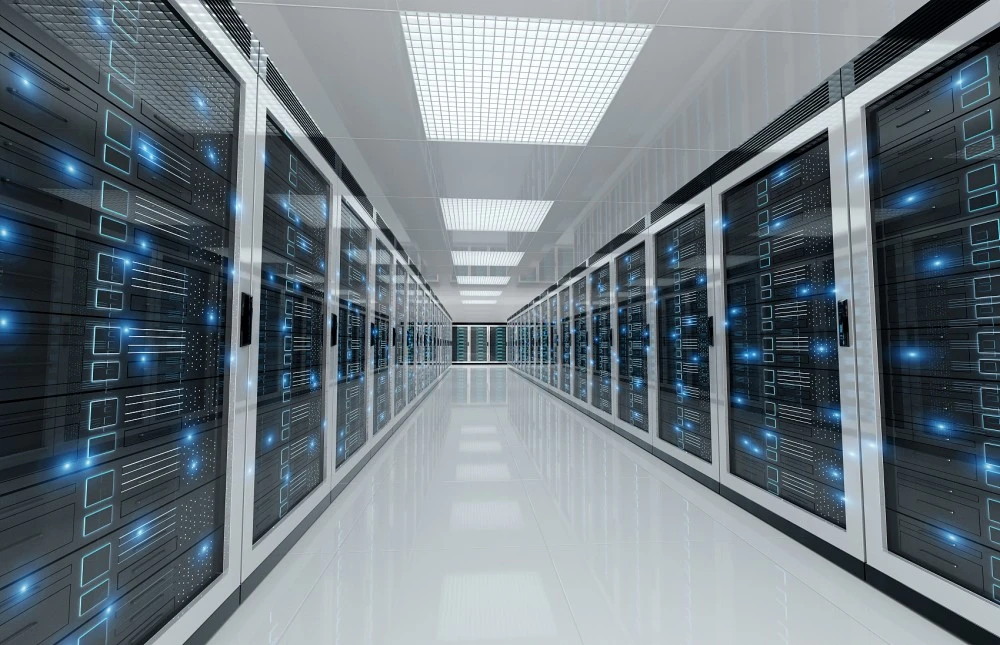

Telekomunikacijski in podatkovni centri: izbira vira redundantnega PSU

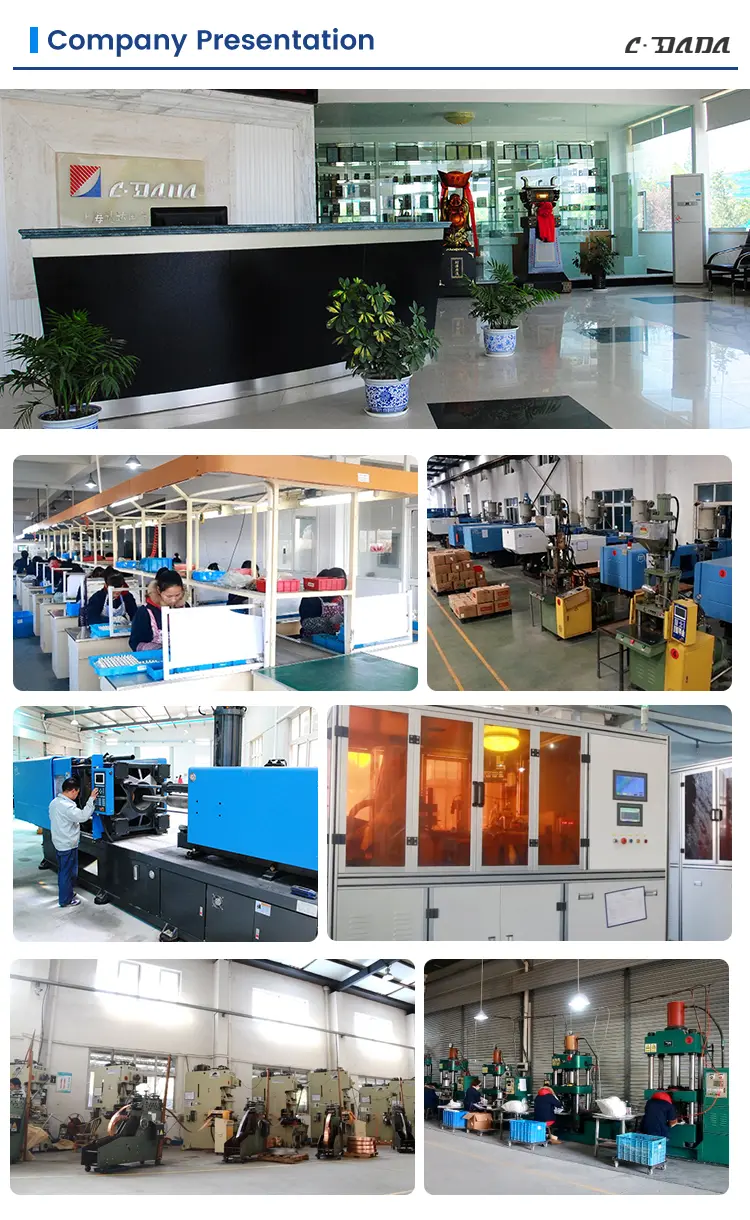

O CDADA

★ Naše ključne prednosti so:

1) Popolna mednarodna potrdila,

2) Močna zmogljivost OEM/ODM,

3) Visoko razmerje med stroški in zmogljivostjo,

4) Zanesljiva obsežna proizvodna zmogljivost,

5) Obsežne izkušnje z izvozom.

★ Naši izdelki se uspešno izvažajo v jugovzhodno Azijo, na Bližnji vzhod, v Južno Ameriko, Afriko, Evropo in države CIS, z močnim poudarkom na trgih Belt and Road.

★ Nenehno vlagamo v raziskave in razvoj, spremljamo svetovne standarde in tržne trende ter sodelujemo s strokovnjaki iz industrije, da nadgradimo naš portfelj izdelkov.

Pogosto zastavljena vprašanja

V1: Ali lahko preklopim pod obremenitvijo?

A1: Ni priporočljivo. 2P preklopno stikalo serije SF nima komore za gašenje obloka. Pred preklopom vedno izklopite tokokrog ali ga uporabite samo za prenos brez obremenitve (npr. funkcija izolatorja). Za preklapljanje pod živo obremenitvijo upoštevajte motorizirane ATS ali ločilne stikale z varovalkami.

V2: Zakaj obstaja položaj "O" (IZKLOP)?

A2: Sredinski položaj IZKLOPLJENO zagotavlja popolno izolacijo od obeh virov energije – bistveno za varnost vzdrževanja in preprečevanje povratnega toka v generatorje ali pretvornike.

V3: Ali potrebujem varovalke s tem stikalom?

A3: Da. Ker ne more prekiniti tokov napake, ga vedno združite z zgornjimi varovalkami ali MCB, ocenjenimi za predvideni tok kratkega stika vašega sistema.

V4: Ali lahko nadzoruje smer motorja?

A4: Da—pri majhnih motorjih lahko stikalo 2P obrne fazno zaporedje, če je pravilno ožičeno. Prepričajte se, da je motor ustavljen in brez napetosti, preden spremenite smer.

V5: Zakaj izbrati CDADA namesto drugih znamk?

A5: CDADA ponuja:

● Prava 3-položajna mehanska zapora (brez plavajočih stanj)

● Združljivost DIN-letev z globalnimi standardi plošč

● Jasna vizualna indikacija položaja stikala

● Robusten vzmetni mehanizem za zanesljiv kontaktni pritisk

● Konkurenčne cene s popolnim certifikatom IEC in tehnično podporo
