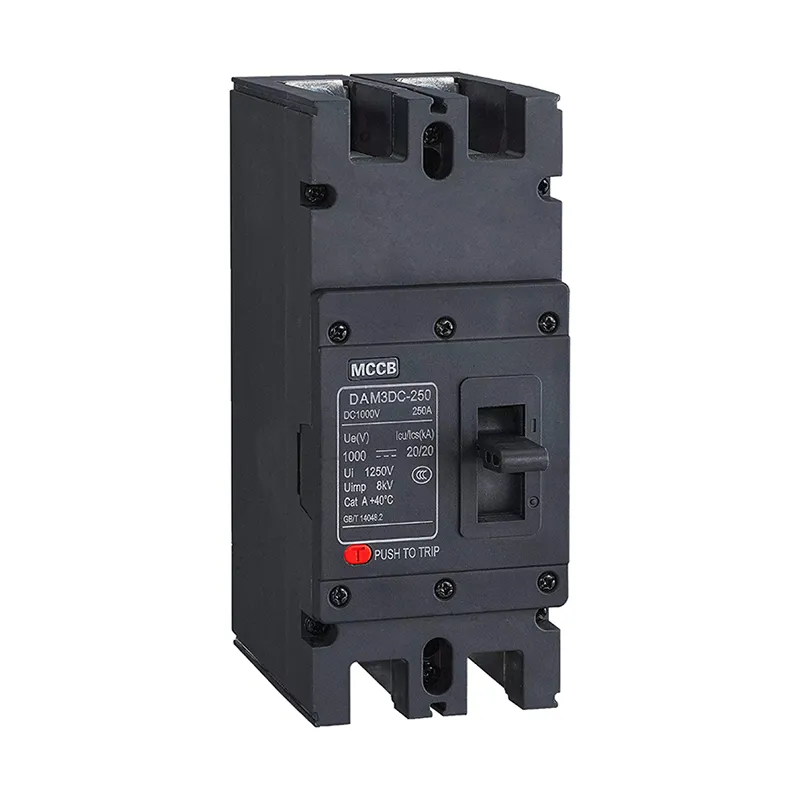

1000 V DC odklopnik v oblikovanem ohišju

Zasnovan za zahtevne potrebe sodobnih sistemov obnovljive energije, CDADA DAM3PV Series 1000V DC odklopnik z oblikovanim ohišjem zagotavlja robustno zaščito pred preobremenitvijo in kratkim stikom v enosmernih električnih omrežjih in fotonapetostnih (PV) napeljavah do DC 1500V in 800A. Shanghai DADA Electric CO., LTD., kot proizvajalec, je naš visokozmogljiv DC MCCB posebej optimiziran za solarne farme, tovarne za shranjevanje baterij, infrastrukturo za polnjenje električnih vozil in industrijska mikroomrežja DC.

Za razliko od odklopnikov AC ima serija DAM3PV poseben sistem za dušenje obloka, ki varno prekine visokoenergijske enosmerne obloke – kar je kritično v sistemih, kjer napetost ostane konstantna in obloki ne ugasnejo sami. Z nazivno delovno napetostjo 1000 V ali 1500 V DC podpira tako stanovanjsko/poslovno (1000 V) kot komunalno (1500 V) solarno arhitekturo.

DAM3PV, ki je na voljo v konfiguracijah 2P, 3P in 4P, ponuja okvirne tokove od 250 A do 800 A in nastavljive nazivne tokove (npr. 100 A–250 A za 250 okvirjev). Zagotavlja končno prekinitveno moč do 40kA (pri nižjih napetostih) in 20kA pri 1000V/1500V DC, kar zagotavlja zanesljivo odpravljanje napak tudi v velikih nizih. Odklopnik vključuje vgrajeno izolacijsko funkcijo, zaščito IP20 in podpira ročno ali električno delovanje ter pomožne kontakte, kontakte za odklop in alarm za daljinsko spremljanje in nadzor.

CDADA DAM3PV, certificiran po mednarodnih standardih in izdelan za težka okolja (stopnja onesnaženosti 3, –5 °C do +40 °C), je varna, razširljiva in na prihodnost pripravljena izbira za zaščito enosmernega napajanja.

Ključne specifikacije

Zakaj izbrati odklopnik tokokroga CDADA 1000 V DC?

★ Tehnologija prekinitve DC obloka

Posebej zasnovana obločna žlebova in magnetni izpihovalni sistem zagotavljata varno prekinitev visokonapetostnih enosmernih napak – ne spremenjen AC odklopnik.

★ Solarno optimizirano za 1000V in 1500V sisteme

Pokriva vse glavne napetosti fotonapetostnega niza, od strešnih do električnih naprav, z jasnim ujemanjem polov/napetosti.

★ Visoka izklopna zmogljivost pri sistemski napetosti

20 kA pri 1000 V DC ustreza zahtevam IEC za velike sončne elektrarne—zagotavlja selektivno koordinacijo z napravami na nižji stopnji.

★ Vgrajena izolacija + dodatki

Deluje kot zaščitna naprava in vzdrževalni izolator; podpira oddaljeni izklop in povratne informacije o stanju prek izbirnih modulov.

★ Robusten za težka okolja

Zaradi stopnje onesnaženosti 3 in širokega temperaturnega razpona je primeren za namestitev v puščavi, ob obali ali na strehah.

★ Globalna skladnost in podpora

Zasnovan po standardih IEC, podprt s tehnično ekipo Shanghai DADA, z dokumentacijo v angleščini za mednarodne projekte.

Tipične aplikacije

Sončne elektrarne v uporabnem obsegu: stranska zaščita enosmernega toka na vhodu kombinatorja ali pretvornika

Komercialni strešni PV: združevanje nizov 1000 V in izolacija napak

Baterijski sistemi za shranjevanje energije (BESS): Zaščita vodila DC

Postaje za hitro polnjenje električnih vozil: močna distribucija enosmernega toka

Železniška in telekomunikacijska enosmerna omrežja: Zanesljiva rezervna zaščita napajalnega tokokroga

Zakaj izbrati CDADA?

★ imamo namensko linijo izdelkov "Solar DC", vključno z odklopniki enosmernega tokokroga, varovalkami, SPD-ji in kombiniralniki, zasnovanimi za edinstvene zahteve fotovoltaičnih sistemov.

★ Storitve OEM (vaša blagovna znamka na naših izdelkih) in ODM (oblikovanje po meri) so naše prednosti. Podpiramo zasebno označevanje in pakiranje po meri.

★ Naše ključne prednosti so:

1) Popolna mednarodna potrdila,

2) Močna zmogljivost OEM/ODM,

3) Visoko razmerje med stroški in zmogljivostjo,

4) Zanesljiva obsežna proizvodna zmogljivost,

5) Obsežne izkušnje z izvozom.

Pogosto zastavljena vprašanja

V1: Ali lahko uporabim AC MCCB za solarne sisteme 1000 V DC?

A1: Absolutno ne. AC odklopniki ne morejo zanesljivo prekiniti DC lokov zaradi pomanjkanja ničelnega prehoda. To tvega katastrofalno okvaro, požar ali poškodbo opreme. Vedno uporabljajte MCCB s certifikatom DC, kot je CDADA DAM3PV.

V2: Kakšna je razlika med DAM3PV-250 in DAM3PV-400HU?

A2: Pripona »HU« označuje višjo zmogljivost – vključno z izboljšanim nadzorom obloka, večjimi terminali in združljivostjo s pokrovi za dušenje obloka. Modeli HU so priporočljivi za kritične sončne aplikacije.

V3: Ali potrebujem pokrov za oblok?

A3: Zelo priporočljivo v zaprtih omarah. »Pokrov brez obloka« vsebuje plazmo med prekinitvijo, kar izboljšuje varnost operaterja in zmanjšuje notranje poškodbe – kar je še posebej pomembno pri 1000 V+.

V4: Ali ga je mogoče uporabiti kot ročno stikalo za izklop?

A4: Da. Vsi modeli DAM3PV imajo izolacijske lastnosti, kar pomeni, da zagotavljajo vidno ločitev kontaktov in izpolnjujejo varnostne standarde za vzdrževalno izolacijo.

V5: Zakaj izbrati CDADA namesto ABB, Schneider ali Eaton za DC MCCB?

A5: CDADA ponuja:

● Stroškovno učinkovita 1000V/1500V DC zaščita brez ogrožanja varnosti

● Celoten ekosistem dodatne opreme (šant, alarm, daljinski upravljalnik)

● Hitrejša dostava in lokalizirana podpora v Aziji, Afriki in LATAM

● Dokazana zanesljivost na terenu pri >10 GW nameščenih solarnih projektov po vsem svetu
