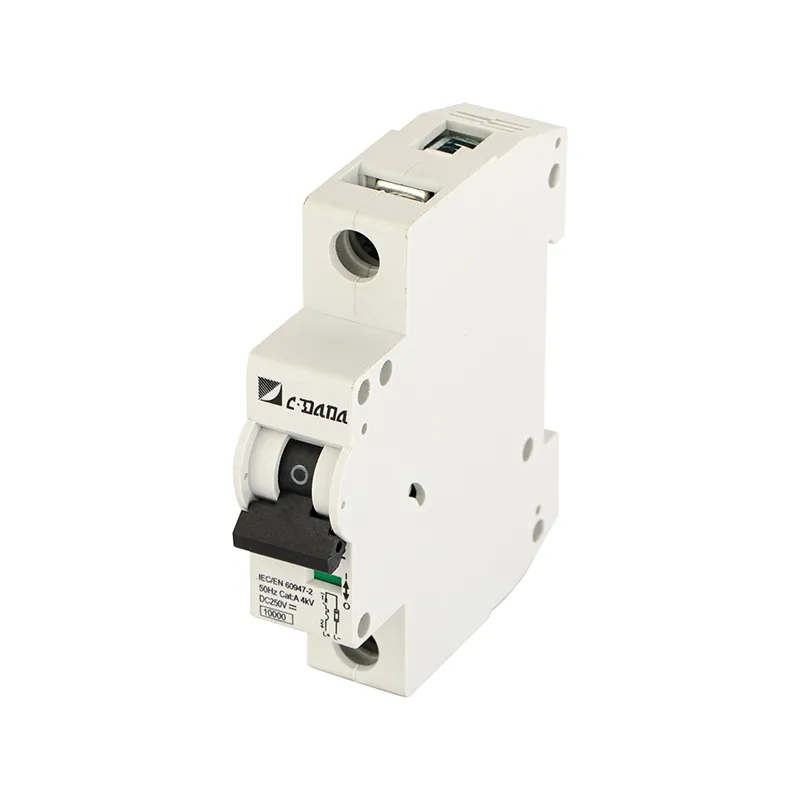

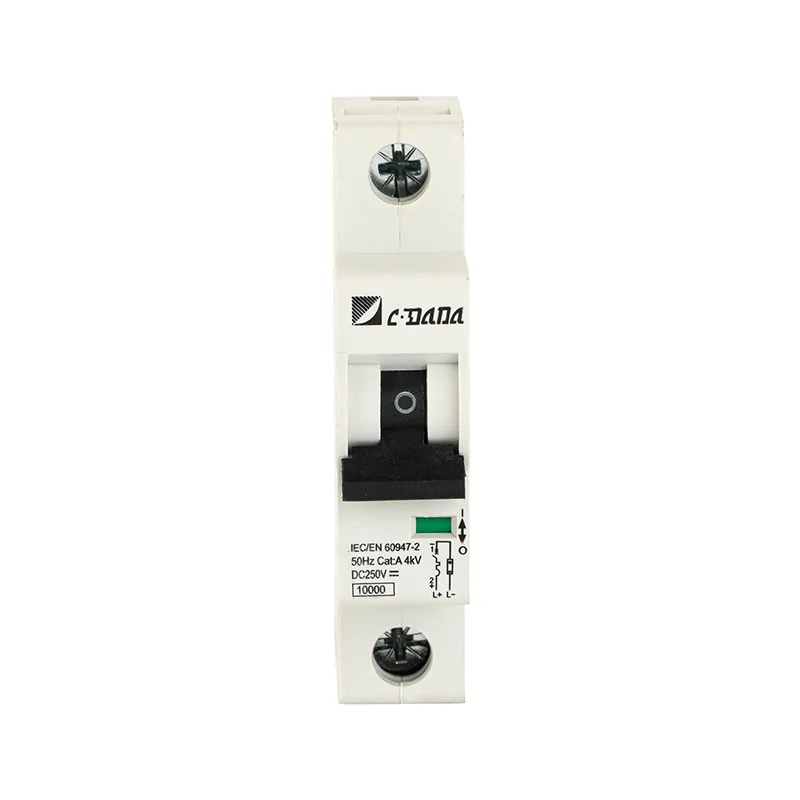

Miniaturni odklopnik 250 V DC

Zaščitite svoja DC tokokroga z miniaturnim odklopnikom (MCB) CDADA DAB7-63 250 V DC – ocenjenim do 250 V DC, ki ga je izdelal Shanghai DADA Electric CO., LTD, zanesljiva tovarna na Kitajskem, za zanesljivo zaščito pred preobremenitvijo in kratkim stikom v sodobnih solarnih fotonapetostnih (PV), telekomunikacijah, shranjevanju baterij in industrijskih DC sistemih.

Za razliko od standardnih izmeničnih odklopnikov je DAB7-63 posebej zasnovan za aplikacije z enosmernim tokom, kjer je gašenje obloka bolj zahtevno zaradi stalne polaritete napetosti. Z visoko izklopno zmogljivostjo 6.000 A pri DC 250 V hitro prekine tokove napake, da prepreči poškodbe zaradi povratnega toka, povratne informacije pretvornika ali napak nizov – zaradi česar je bistvena varnostna komponenta v stanovanjskih in komercialnih solarnih instalacijah.

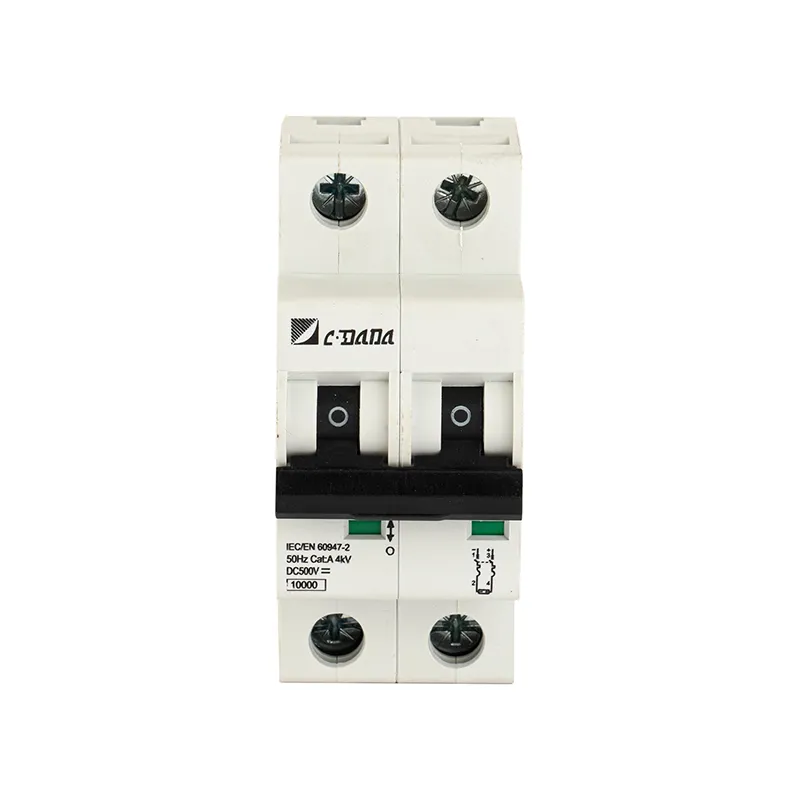

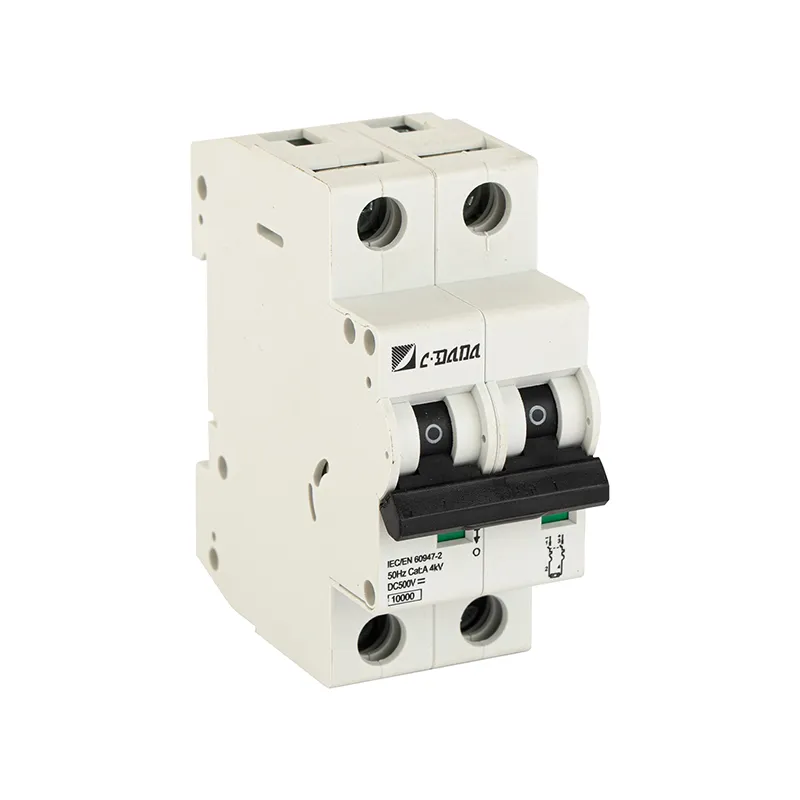

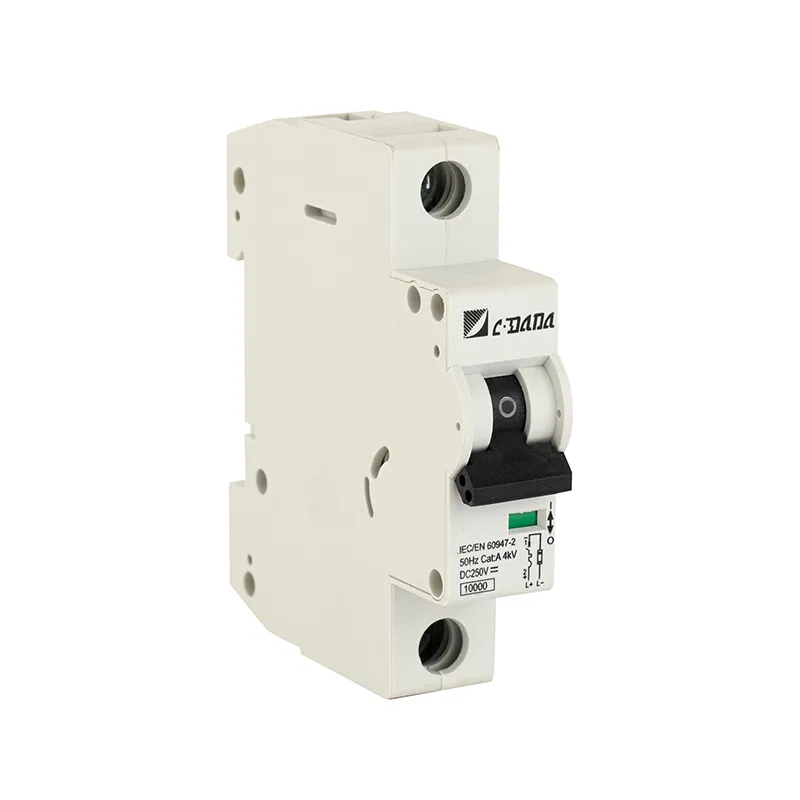

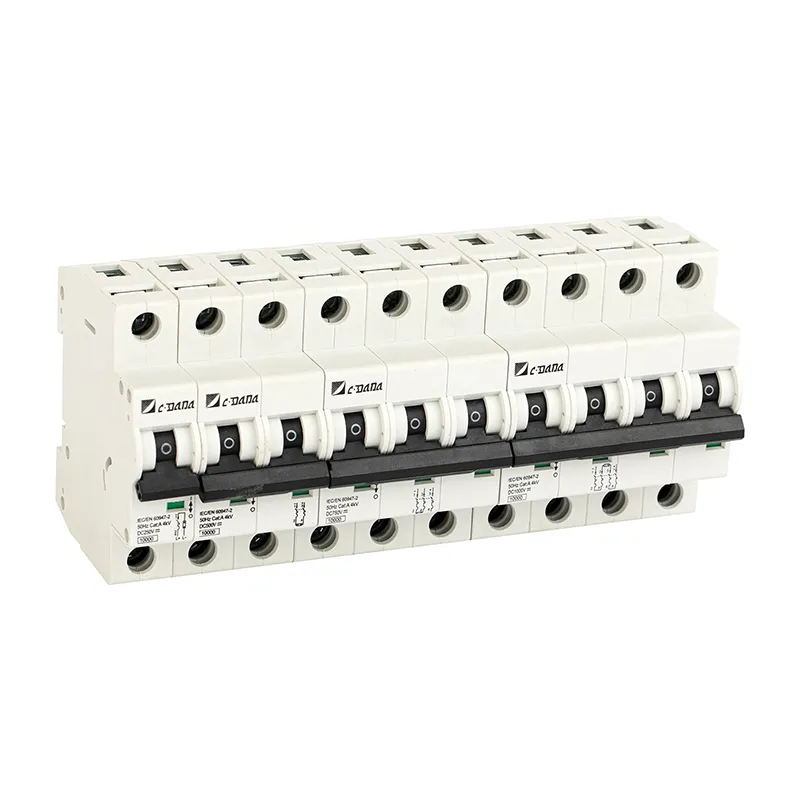

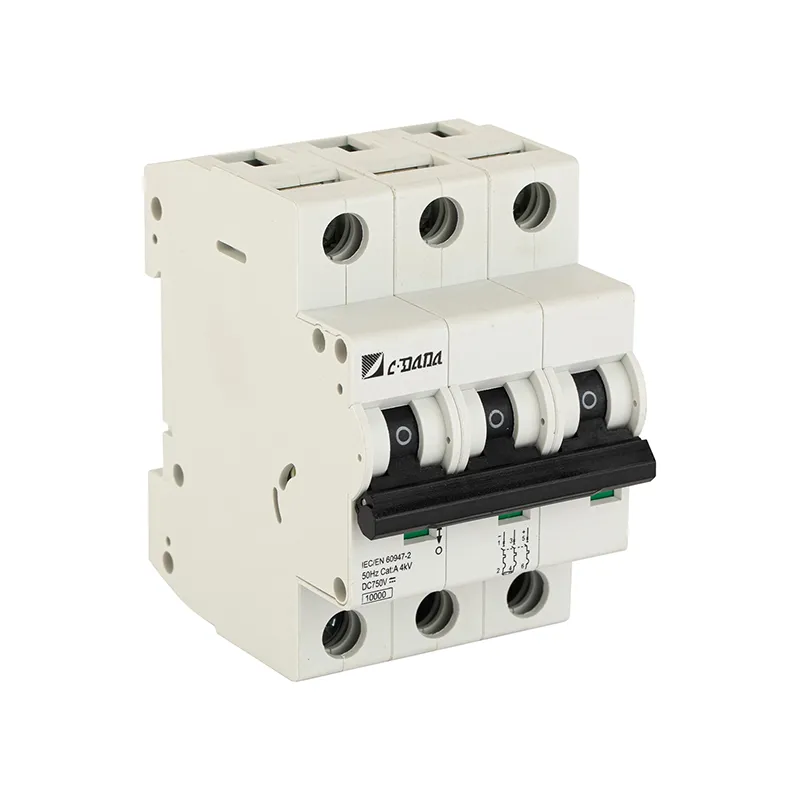

Na voljo v 13 tokovnih ocenah (1A–63A) in 1P konfiguraciji za 250V DC, prav tako se spreminja v 2P (500V), 3P (750V) in 4P (1000V) za visokonapetostne PV nize. Odklopnik ima dvojne možnosti ožičenja (kabel ali zbiralka), jasen prikaz položaja kontakta in mehanizem hitrega vklopa/hitrega prekinitve za izboljšano dušenje obloka. Popolnoma skladen z IEC 60947-2, IEC 60947-8, CCC in EU RoHS, zagotavlja globalne varnostne in okoljske standarde.

Ključne specifikacije

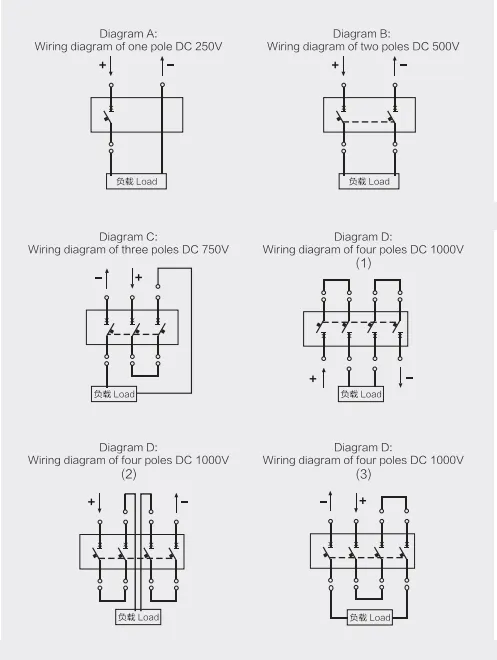

Shema ožičenja

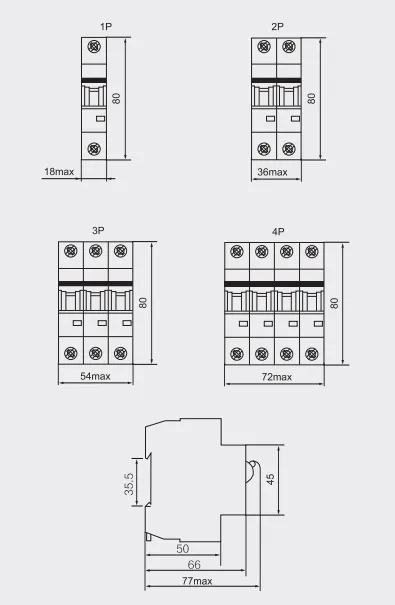

Miniaturni načrt enosmernega odklopnika in dimenzije namestitve

Zakaj izbrati CDADA DC MCB 250V?

★ Namensko zgrajen za sisteme DC

Optimizirana zasnova obločnega žleba zagotavlja varno prekinitev enosmernih okvarnih tokov – za razliko od spremenjenih AC odklopnikov.

★ Pripravljen za sončno fotonapetost

Ključnega pomena za zaščito fotonapetostnih modulov pred povratnim tokom in povratnimi informacijami o okvari pretvornika—izboljša zanesljivost sistema.

★ Visoka prekinitvena zmogljivost

6 kA pri 250 V DC izpolnjuje zahteve za večino stanovanjskih in majhnih komercialnih solarnih naprav.

★ Globalni certifikati

IEC + CCC + RoHS = zaupanja vredna zmogljivost v Aziji, Evropi, Afriki in Latinski Ameriki.

★ Varen dizajn

Jasno okence kontaktnega položaja preprečuje napačno delovanje; dvojno ožičenje poenostavi integracijo plošče.

★ Široko območje delovanja

Zanesljivo deluje od –35 °C (hladno podnebje) do +70 °C (vroče strehe ali ohišja).

Zakaj izbrati CDADA?

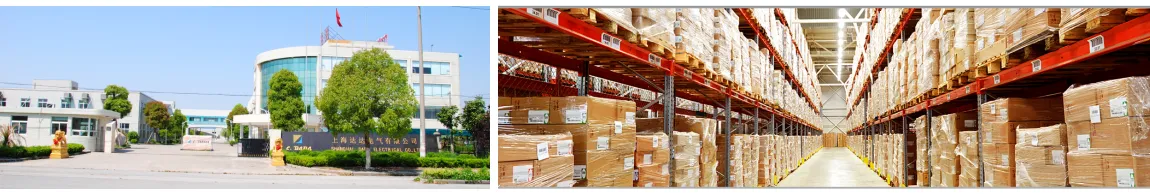

★ Smo proizvajalec že več kot 42 let. Naše podjetje, zgrajeno leta 1983, se je v zadnjih letih zelo hitro razvijalo. Z več kot 1000 artikli načrtujemo in izdelujemo lastne odklopnike, osredotočene na odklopnike in tesnila proizvajalcev originalne opreme. Ustvarimo nov koncept za izdelavo raznolikega moškega odklopnika za podporo potrebam strank.

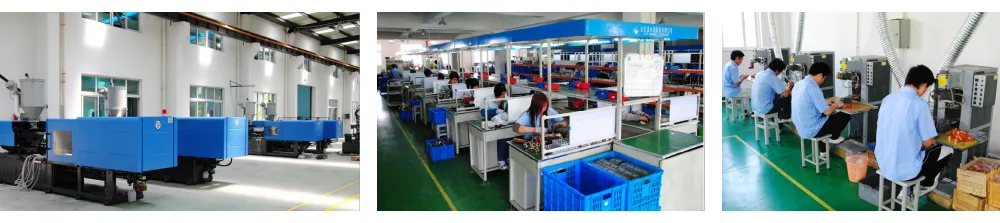

★ Z več kot 42-letnimi izkušnjami imamo lastno opremo za načrtovanje in proizvodnjo za hitro in kakovostno izvedbo.

★ Imamo ekipo za zelo hitre povratne informacije. Odgovor na poizvedbe v 1 delovnem dnevu, 3D odgovor v 1 delovnem dnevu.

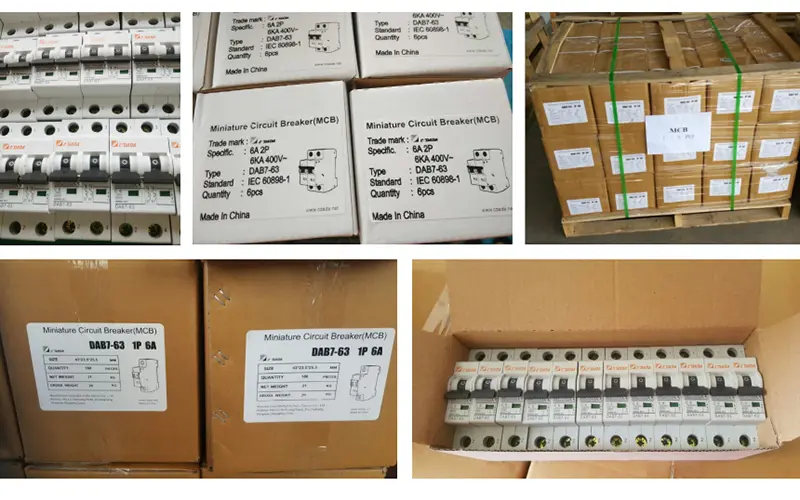

★ Pakiranje

Večina naših strank nam posreduje specifikacije izdelkov ali embalaže neposredno na svojih oblikovalskih odtisih. Z veseljem bomo sodelovali z vami pri izpolnjevanju vaših zahtev.

★ Svetovno znana razstava električne energije Power Gen

Naša razstava pokriva svet, Dubaj, Brazilijo, Rusijo, Hannover, Egipt, Avstrijo, Iran, Mehiko in druge profesionalne razstave moči

Tipične aplikacije

Solarni fotovoltaični sistemi: Zaščita nizov v kombiniranih omaricah

Shranjevanje energije v bateriji: zaščita pred prevelikim tokom na strani DC

Telekomunikacijske napajalne omarice: distribucija –48 V ali +24 V DC

Polnilne postaje za električna vozila: pomožna vezja enosmernega toka

Industrijske nadzorne plošče: PLC, senzorji in aktuatorji za enosmerno napajanje

pogosta vprašanja

V1: Ali lahko uporabim AC MCB za tokokroge DC 250 V?

A1: Ne. AC odklopniki se zanašajo na prečkanje ničle za ugasnitev oblokov – DC nima prečkanja ničle, zato obloki vztrajajo, kar povzroča taljenje, požar ali neuspeh pri sprožitvi. Vedno uporabljajte MCB z oznako DC, kot je CDADA DAB7-63.

V2: Ali je polarnost pomembna?

A2: Da! Miniaturni odklopnik DAB7-63 250 V DC ima definirane vhodne (napajanje +/–) in izhodne (L+/L–) sponke. Obračanje polarnosti zmanjša učinkovitost gašenja obloka in lahko razveljavi varnostno potrdilo.

V3: Kakšna je razlika med 1P, 2P in 4P DC MCB?

A3:

● 1P: Ščiti en prevodnik pri 250 V DC (npr. pozitivni vod v ozemljenem PV sistemu)

● 2P: prekine + in – pri 500 V DC (plavajoči sistemi)

● 4P: Za nize 1000 V DC (velike komercialne PV naprave)

→ Vedno uskladite število polov z vašo sistemsko napetostjo in shemo ozemljitve.

V4: Ali se lahko uporablja za pogosto preklapljanje?

A4: Ne – zasnovan je za redko ročno upravljanje (npr. vzdrževanje). Za dnevno preklapljanje uporabite enosmerni kontaktor ali bremensko stikalo.

V5: Zakaj izbrati CDADA namesto drugih znamk DC MCB?

A5: CDADA ponuja:

● Prava zasnova prekinitve DC obloka (ni prilagojena AC)

● Popoln certifikat IEC + CCC

● Jasen vizualni indikator stanja

● Širok razpon toka (1A–63A) za natančno dimenzioniranje

● Konkurenčne cene s tehnično dokumentacijo v angleškem jeziku
