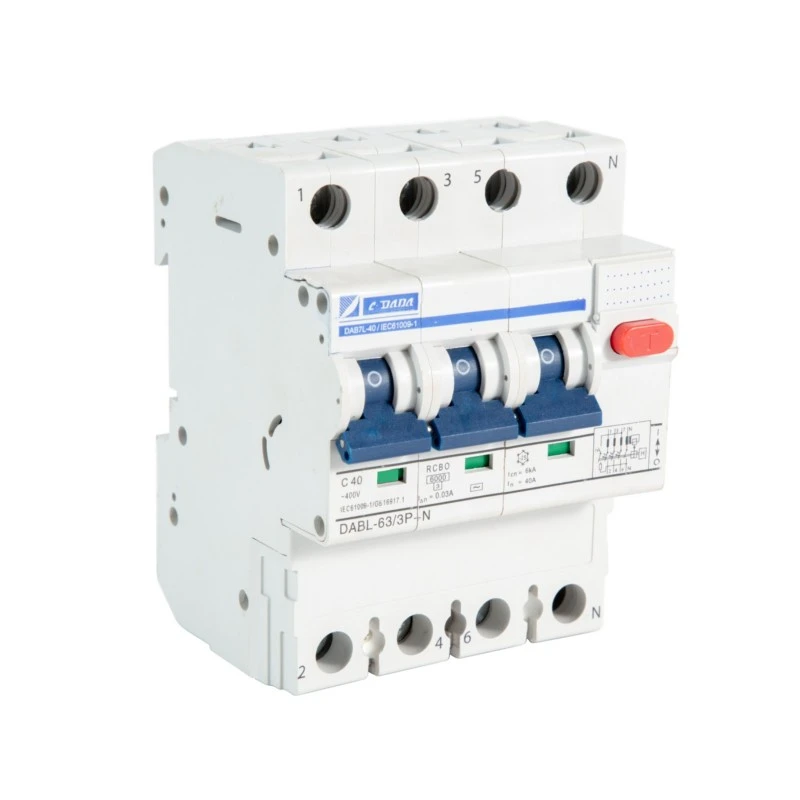

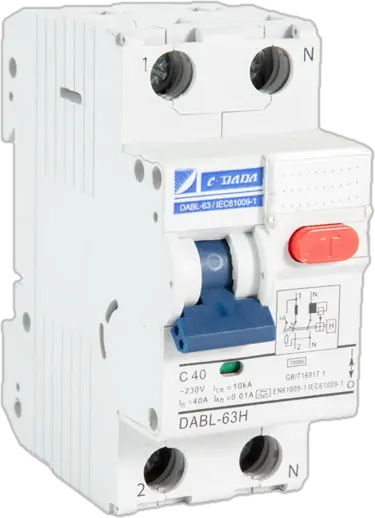

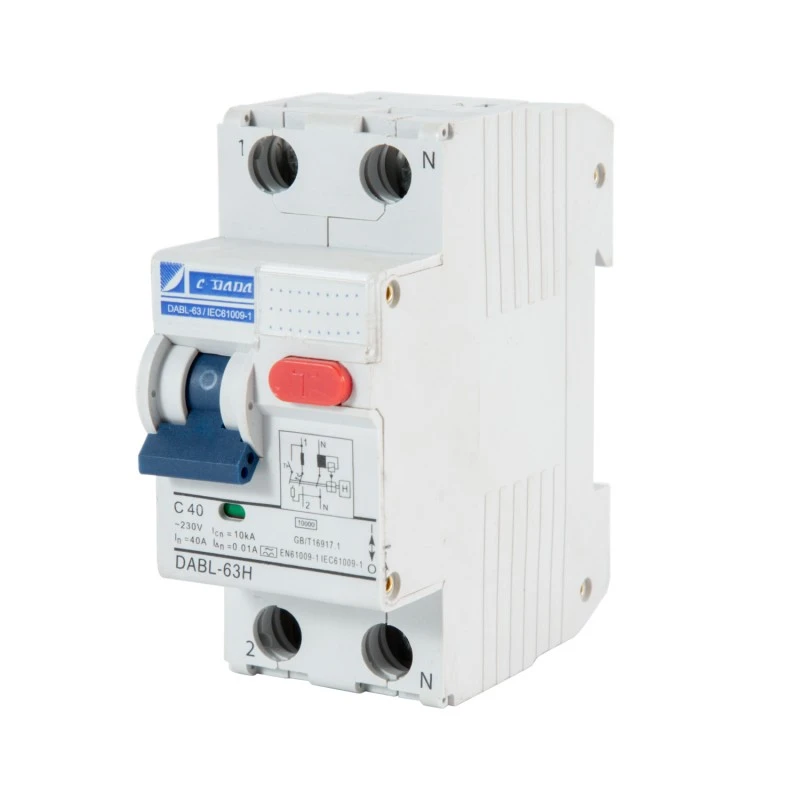

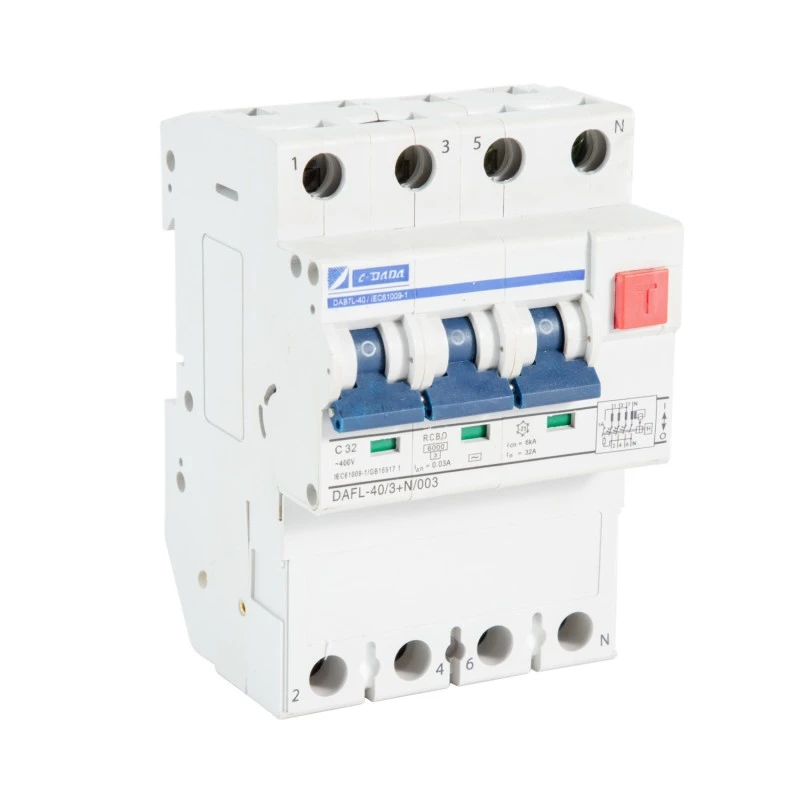

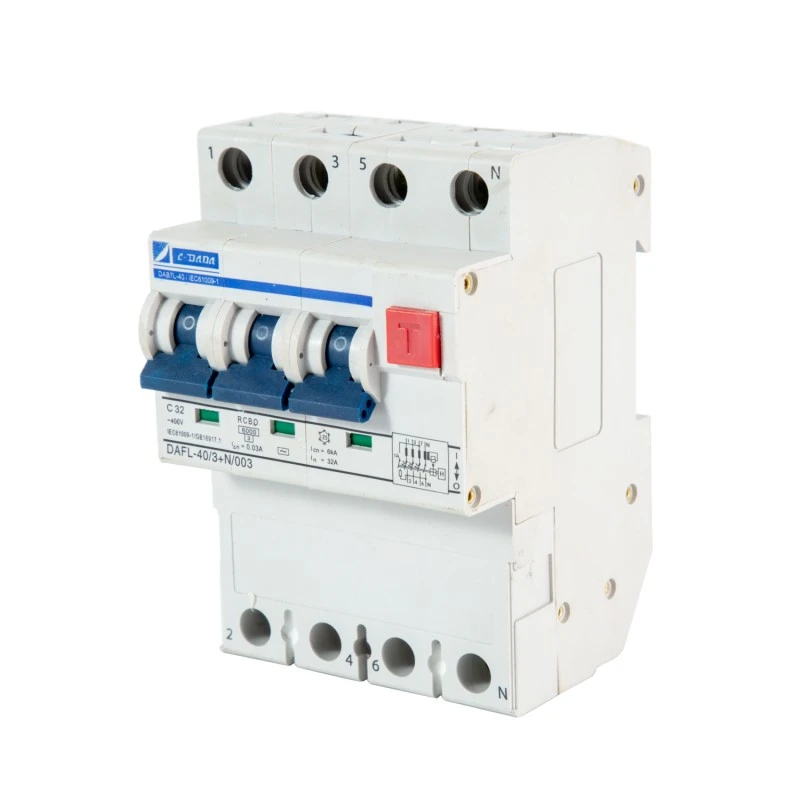

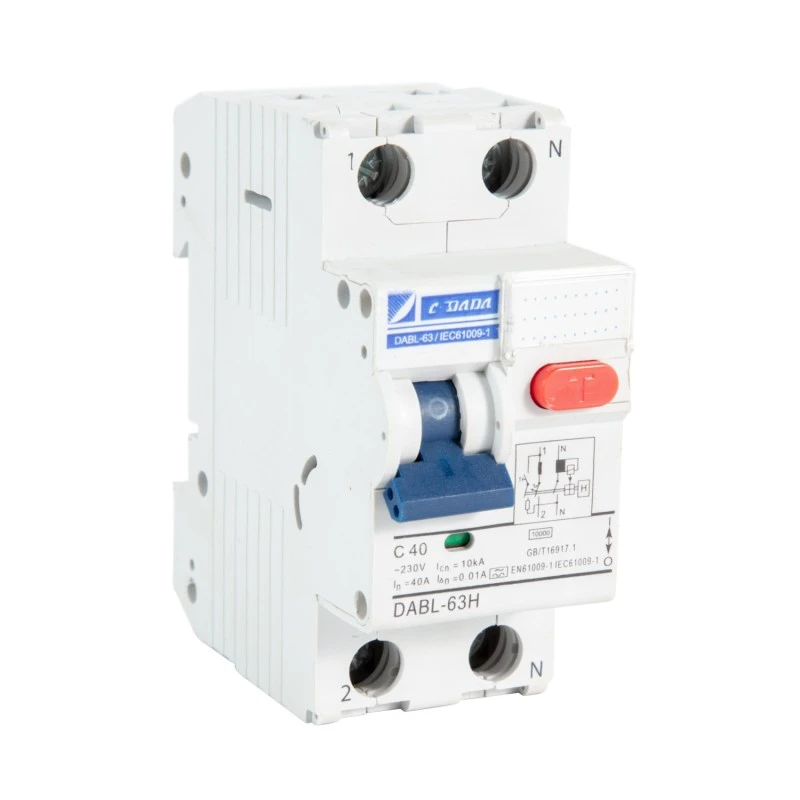

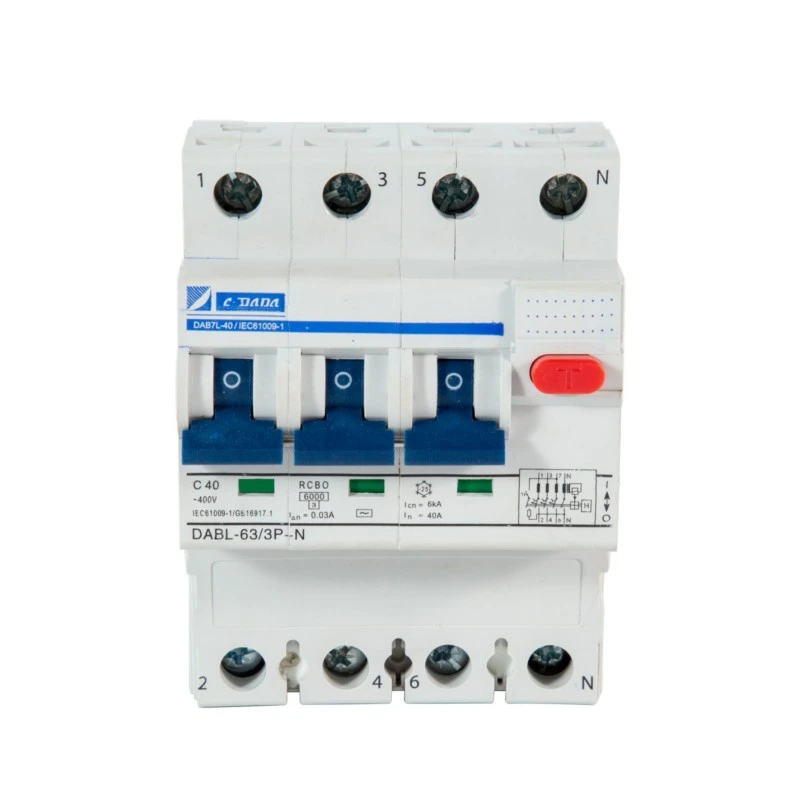

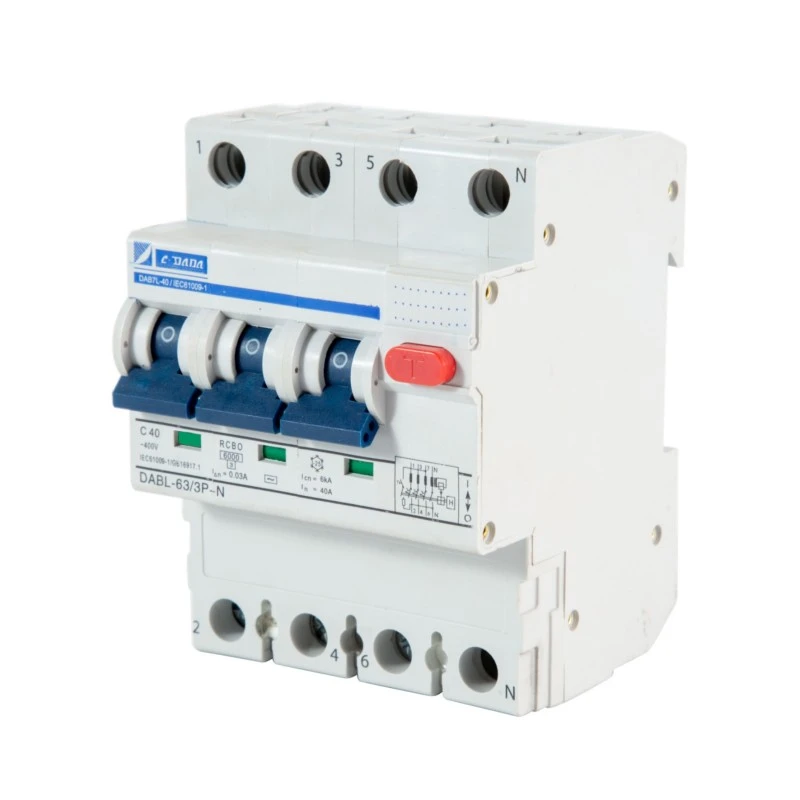

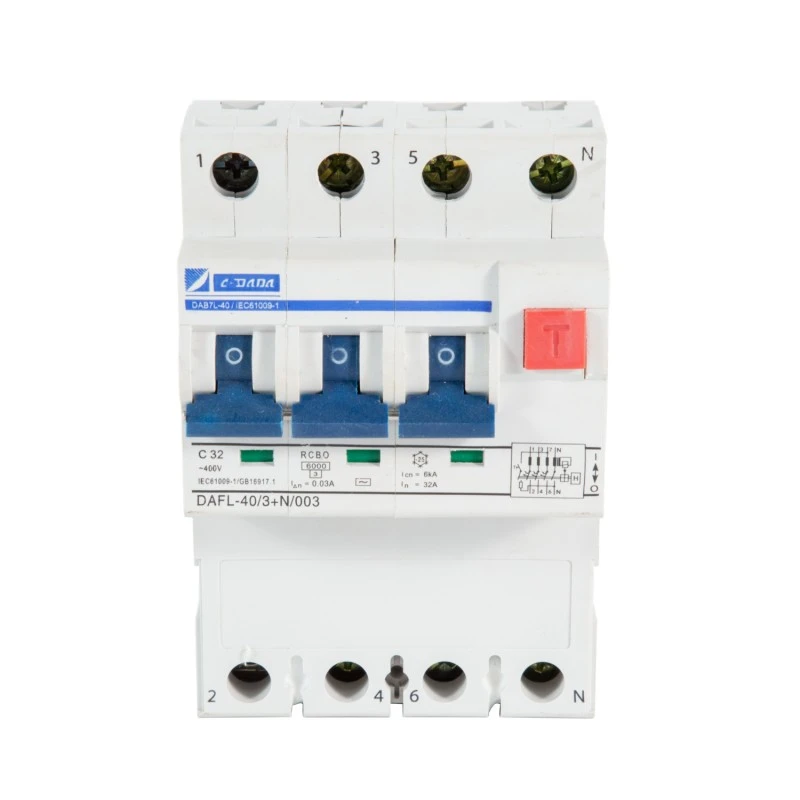

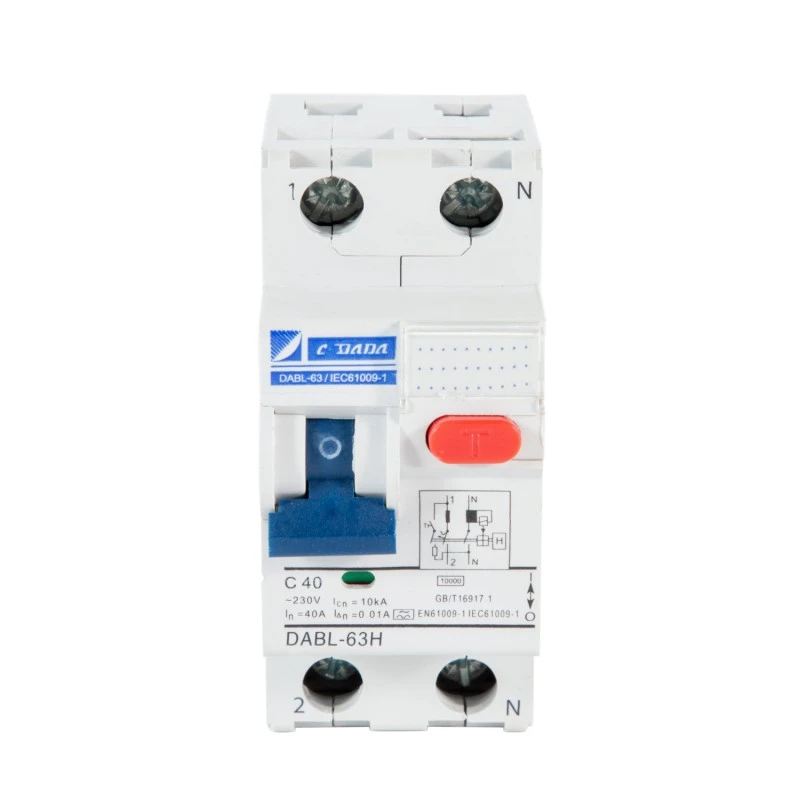

2P 4P elektromagnetni RCBO

Za brezkompromisno varnost v okoljih, kjer je zanesljivost napajanja negotova, Shanghai DADA Electric CO., LTD. predstavlja CDADA DABF-63 2P 4P elektromagnetni RCBO pravi 2P/4P elektromagnetni odklopnik na diferenčni tok s prekotokovno zaščito, ki deluje brez elektronskih komponent ali zunanjega napajanja. Ta RCBO, zasnovan po standardih IEC, zagotavlja tri bistvene zaščite v eni napravi:

★ Preprečevanje električnega udara (z zaznavanjem preostalega toka 30 mA),

★ Zaščita pred preobremenitvijo (toplotni mehanizem),

★ Prekinitev kratkega stika (magnetni sprožilec, 6kA).

Priporočljiv za zunanje vtičnice, garaže, kleti in podeželske instalacije, DABF-63 še naprej deluje, tudi če se nevtralnost izgubi, napetost pade ali med izpadom električne energije - kritična prednost pred elektronskimi alternativami. Z neodvisnim indikatorjem položaja kontakta, delovnim območjem od –25 °C do +40 °C in robustno zasnovo terminala zagotavlja brezhibno delovanje tam, kjer je to najbolj pomembno.

Ključne specifikacije

Model: serija DABF-63

Tip: Elektromagnetni RCBO (brez elektronike, pomožno napajanje ni potrebno)

Poli: 2P (1+N) ali 4P (3+N)

Nazivni tok (In): 6–63 A (tipično območje na podlagi platforme DAB7)

Preostala občutljivost (I△n): 30 mA (standardno za osebno zaščito; 100 mA izbirno)

Neizklopni tok: 0,5 × I△n

Potovalni čas pri I△n: ≤ 0,1 s

Prekinitvena zmogljivost: 6kA

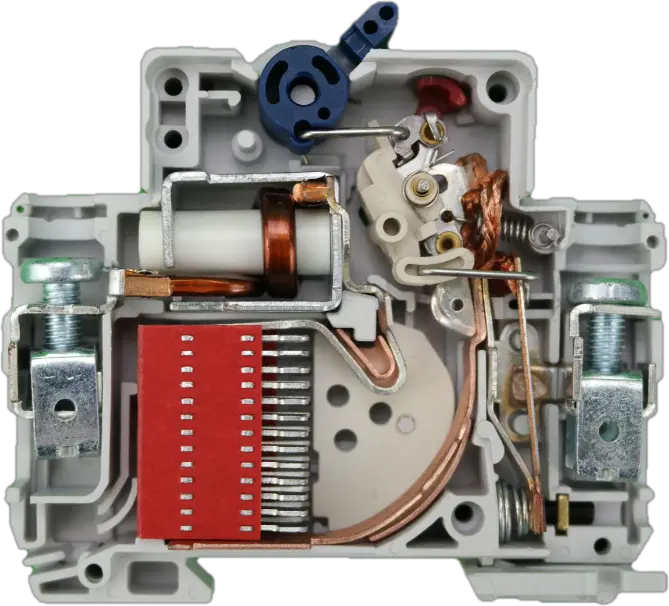

Zaščitne funkcije:

Diferenčni tok (puščanje) – elektromagnetno zaznavanje

★ Preobremenitev – bimetalna toplota

★ Kratek stik – magnetni sprožilec

★ Delovna temperatura: –25°C do +40°C

Montaža: 2-modulna širina na 35 mm DIN letev

Ključne značilnosti:

★ Čisti elektromagnetni diferencialni mehanizem

★ Indikator položaja neodvisnega kontakta (pravi VKLOP/IZKLOP/stanje potovanja)

★ Gumb »TEST« za mesečno preverjanje delovanja

★ Sponke z zarezami → nižje toplotne izgube, močnejši oprijem

★ Srebrni kontakti → visoka vzdržljivost, nizka odpornost

★ Križni vijaki (+/–) → enostavna namestitev

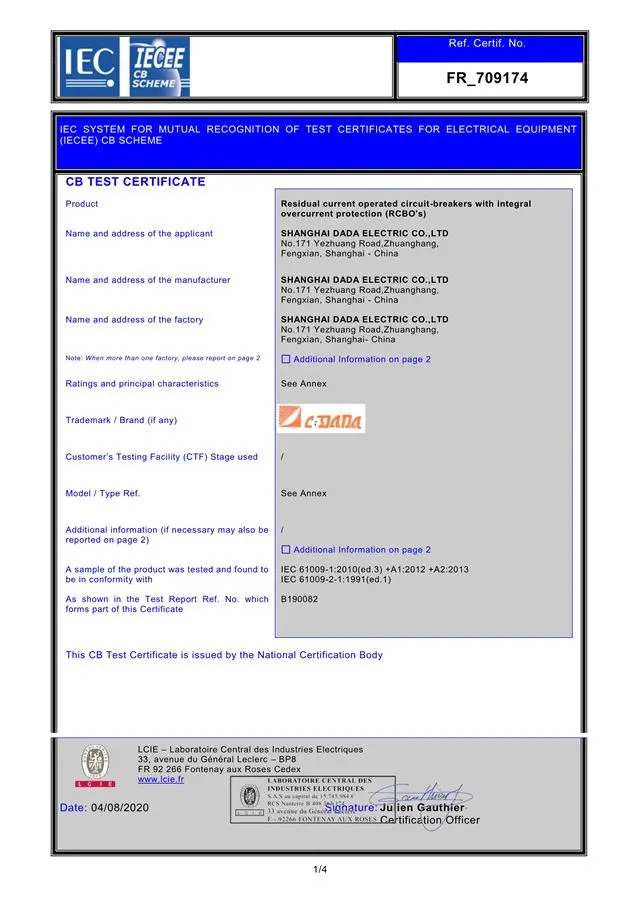

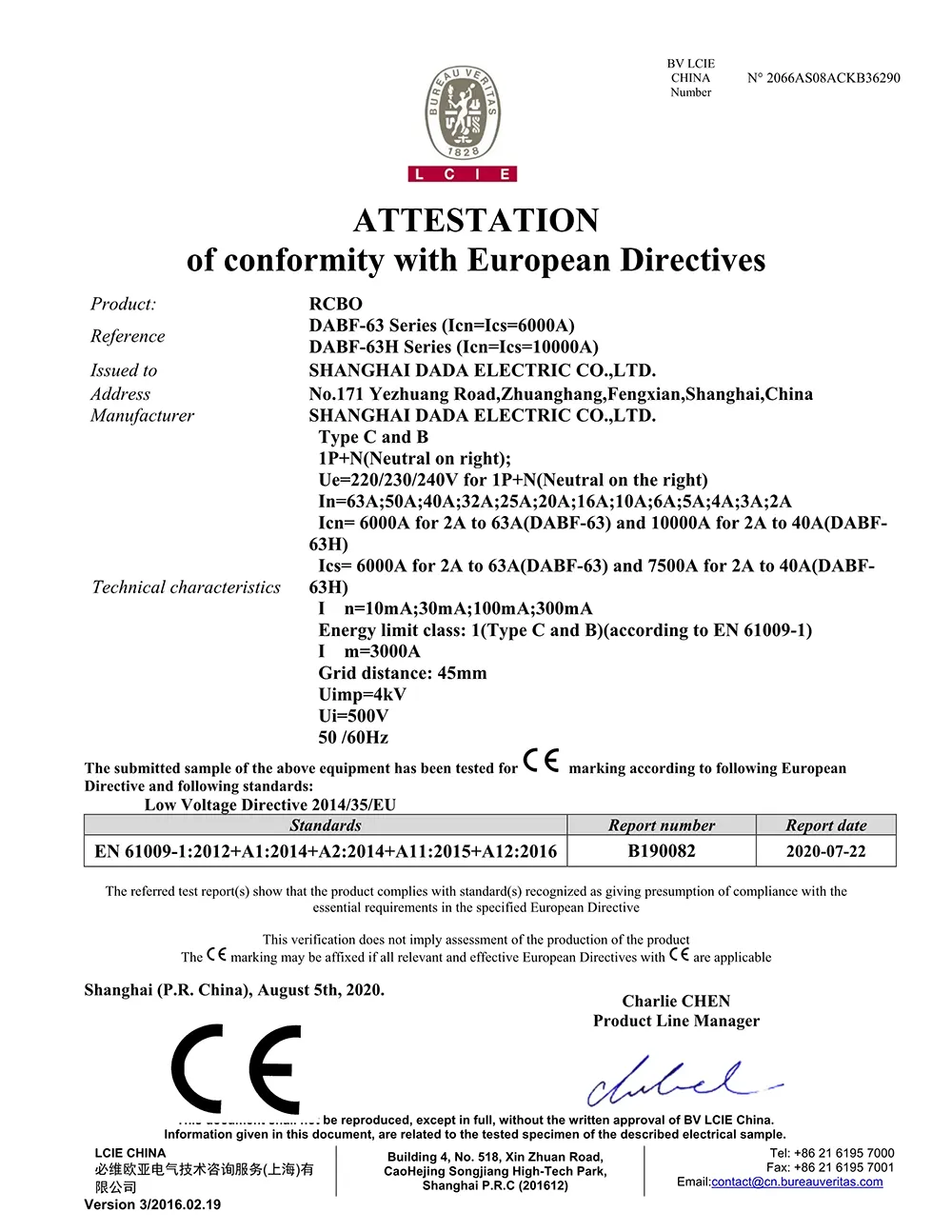

★ Certifikati: CE, CB (materiali, skladni z RoHS)

Zakaj izbrati CDADA Electromagnetic RCBO?

★ Deluje brez napajanja – kdaj

Za razliko od elektronskih RCBO, naš 2P 4P elektromagnetni RCBO ne potrebuje omrežne napetosti za zaznavanje uhajanja – zagotavlja zaščito med nevtralno okvaro, izpadi ali popolnimi izpadi.

★ Idealno za težke ali oddaljene lokacije

Popoln za podeželska območja, gradbišča, kmetije, predore in regije z nestabilnimi omrežji, kjer lahko elektronske naprave ne delujejo pravilno.

★ Inherentno Fail-Safe

Brez polprevodnikov = brez staranja, brez programskih napak, brez EMI občutljivosti. Samo dokazana elektromagnetna fizika.

★ Jasno stanje delovanja

Indikator neodvisnega kontakta prikazuje dejansko stanje kontakta – ključnega pomena za vzdrževanje in varnostne revizije.

★ Kompakten in zanesljiv

2-modulna velikost prihrani prostor na plošči, medtem ko kontakti iz srebrne zlitine in robustni terminali zagotavljajo dolgo življenjsko dobo.

★ Globalna skladnost

Certificiran po standardih IEC, CE in CB – zaupanja vreden za izvozne in mednarodne projekte.

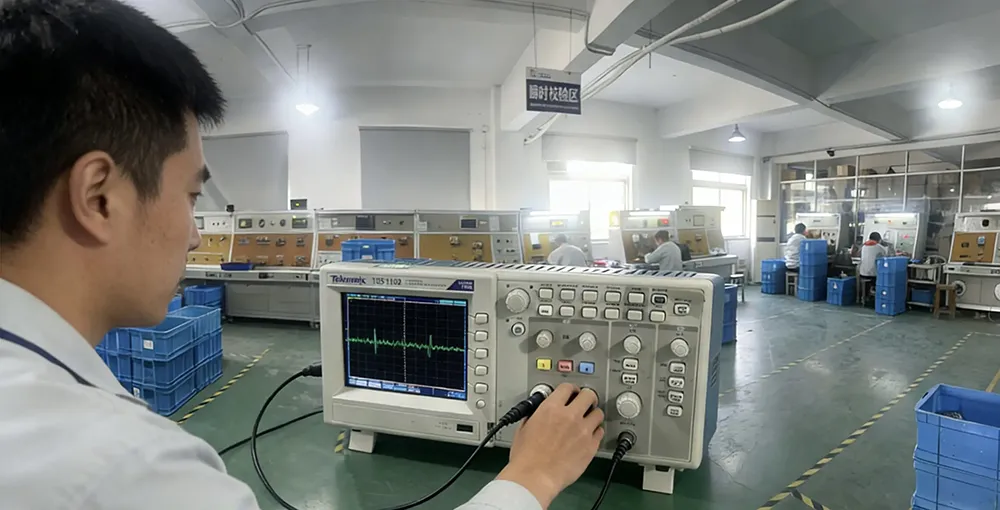

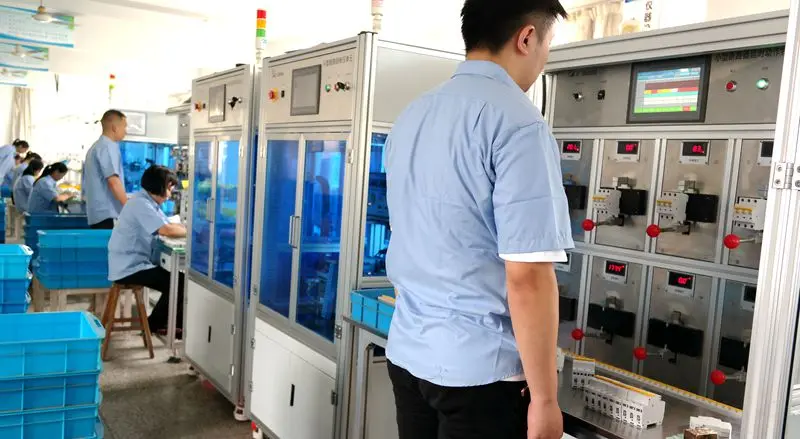

★ Ker je naša politika 100-odstotno pregledati vse izdelke, ki zapustijo naš obrat, lahko z absolutno gotovostjo zagotovimo, da je izdelek funkcionalno 100-odstotno točen, preden zapusti naš obrat.

★ Naše tehnološko strokovno znanje bomo še naprej gradili z vlaganjem v opremo, procese, ljudi in certifikate, kar se bo odražalo v našem izdelku in na koncu v zadovoljstvu naših strank.

Tipične aplikacije

Projekti elektrifikacije podeželja

Zunanje vtičnice in polnilne točke za električna vozila (osnovna plast)

Garaže, kleti in delavnice (vlažna, hladna okolja)

Sistemi ozemljitve TT (kjer je nevtralna celovitost slaba)

Rezervna vezja in plošče za nujne primere

Pogosto zastavljena vprašanja

V1: Kakšna je razlika med elektronskimi in elektromagnetnimi RCBO?

A1:

V2: Ali ta RCBO zagotavlja prenapetostno zaščito?

A2: Ne. Pravi elektromagnetni RCBO ne vključujejo varistorjev ali dušenja prenapetosti – ti zahtevajo elektronske komponente. Če je potrebna prenapetostna zaščita, jo združite z ločenim SPD (naprava za prenapetostno zaščito).

V3: Ali 30 mA zadostuje za osebno zaščito pred udarci?

A3: Da. 30 mA je standardni prag IEC za reševalno zaščito pred neposrednim stikom v stanovanjskih in poslovnih tokokrogih.

V4: Ali se lahko uporablja kot glavna zaščita dohodka?

A4: Da—z izklopno zmogljivostjo 6 kA lahko DABF-63 služi kot vhodna zaščita v majhnih razdelilnih deskah, zlasti v sistemih TT.

V5: Zakaj izbrati CDADA za elektromagnetni RCBO?

A5: CDADA ponuja:

● Pristna elektromagnetna zasnova (brez skrite elektronike)

● Resnična zmogljivost delovanja 0 V

● 2-modulna kompaktna velikost—redko za elektromagnetne vrste

● Neodvisen kontaktni indikator za preverjanje varnosti

● Globalni certifikati (CE/CB) in podpora za OEM
